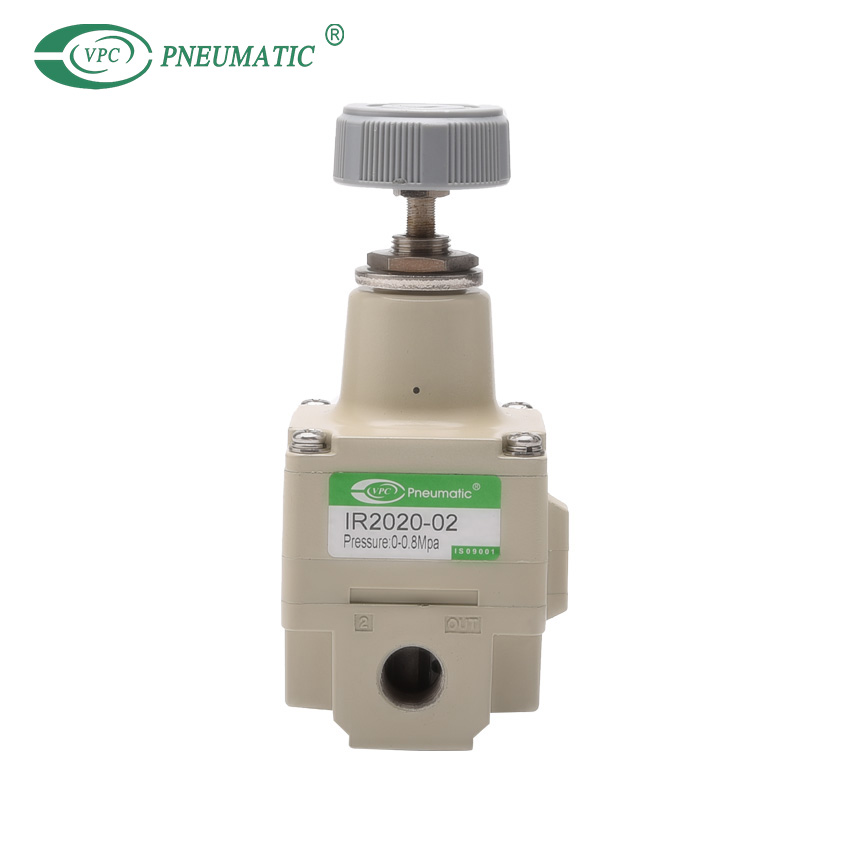

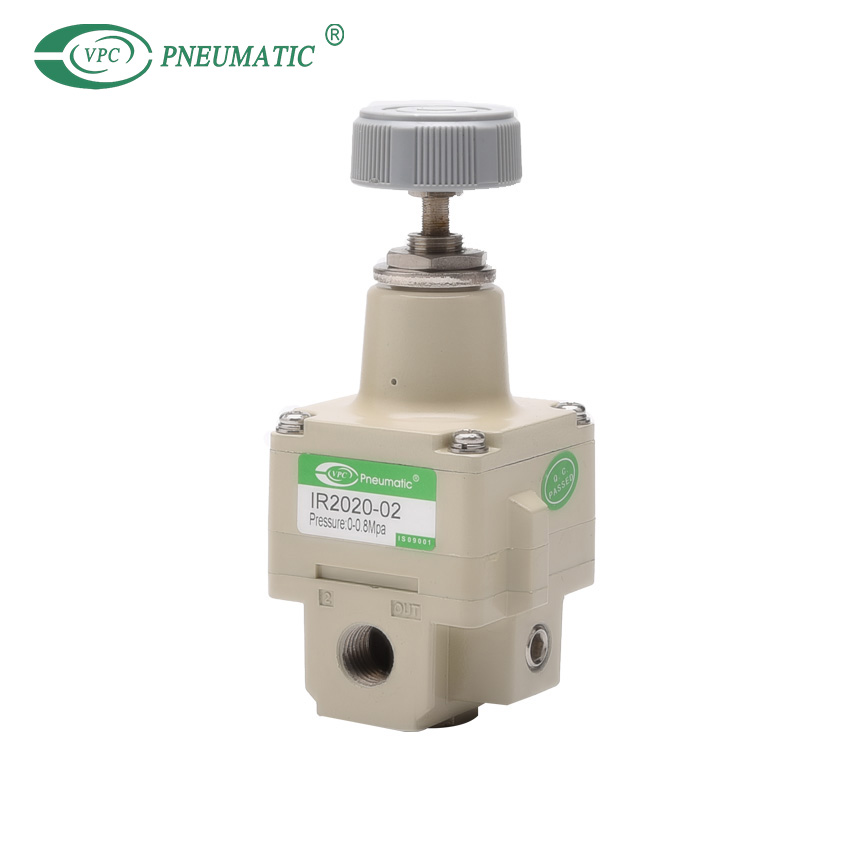

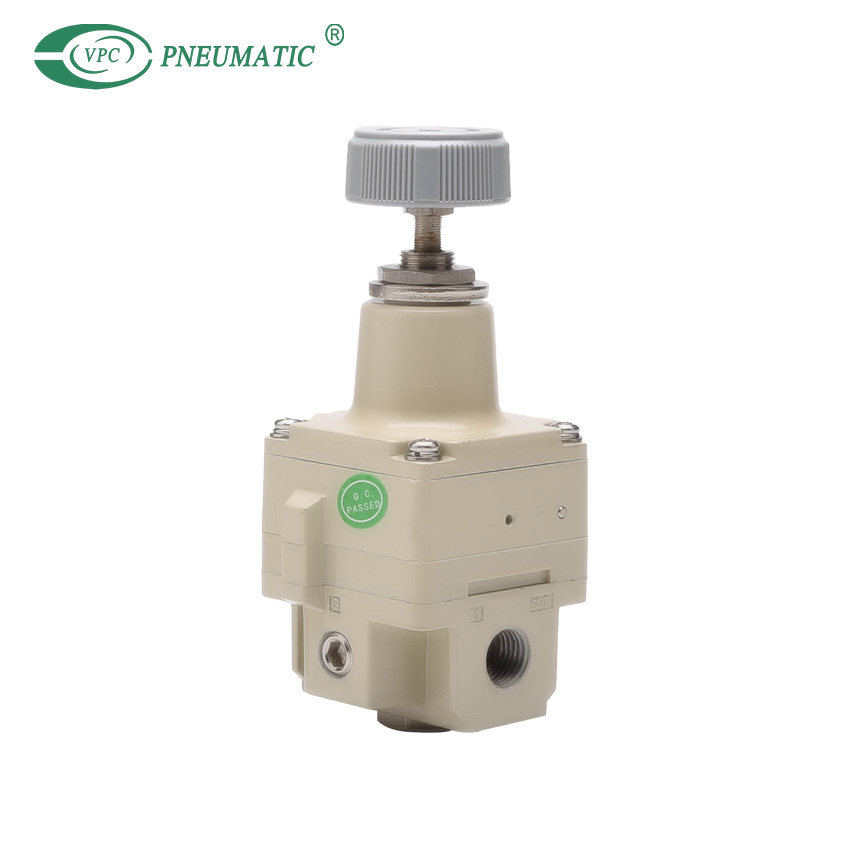

Прецизионный регулятор давления серии IR
1. Прецизионный регулятор давления серии IR диапазон регулирования давления (МПа): от 0,005 до 0,8 в зависимости от модели.
2. Компактный и легкий.
Описание
■ Характеристика
1. Прецизионный регулятор давления серии IR кронштейн и манометр могут монтироваться как спереди, так и сзади;
2. Расход при сбросе увеличен почти в 5 раз.
■ Код заказа
IR – 2 0 0 0 – □ 02 □ – □ – □
| 2 → Размер корпуса | ||||
|---|---|---|---|---|
| 1 | Серия IR1000 | |||
| 2 | Серия IR2000 | |||
| 3 | Серия IR3000 | |||
| 0 → Тип настройки | ||||
| 0 | Базовый тип (ручка) | |||
| 1Примечание 1) | Тип с пневматическим приводом | |||
| 0 → Диапазон заданного давления | ||||
| Для серии IR1000 /2000 | ||||
| 0 | От 0,005 до 0,2 МПа | |||
| 1 | От 0,01 до 0,4 МПа | |||
| 2 | От 0,01 до 0,8 МПа | |||
| Для серии IR3000 | ||||
| 0 | От 0,01 до 0,2 МПа | |||
| 1 | От 0,01 до 0,4 МПа | |||
| 2 | От 0,01 до 0,8 МПа | |||
| □ → Тип резьбы | ||||
| Ноль | Rc | |||
| NПримечание 2) | NPT※ | |||
| F | G※ ※Полустандартный | |||
| 02 → Размер порта | ||||
| Символ | Размер | Применение | ||
| IR1000 | IR2000 | IR3000 | ||
| 1 | 1/8 | ● | ||
| 2 | 1/4 | ● | ● | |
| 3 | 3/8 | ● | ||
| 4 | 1/2 | ● | ||
| □ → Тип резьбы | ||||
| Ноль | Нет | |||
| B | с кронштейном | |||
| GПримечание 3) | с манометром | |||
| □ → Суффикс 1 | ||||
| Ноль | – | |||
| TПримечание 4) | Для высокотемпературных сред (от-5 до 100 ℃) | |||
| LПримечания5),6) | Для низкотемпературных сред (от -30 до 60 ℃) | |||
| □ → Суффикс 2 | ||||
| Ноль | – | |||
| RПримечание 7) | Кронштейн, заводская табличка, крепление с противоположной стороны | |||
| □ → Сделано на заказПримечание 8) | ||||
| Символ | Спецификация | |||
| X1 | Характеристики без смазки | |||
| X170 | Совместим с модульными соединительными кронштейнами (с модульным адаптером) | |||
| X465 | С цифровым реле давления (ISE30A) | |||
Примечание
1) Только для пневматических приводов прецизионный регулятор давления IR2120 и IR3120.
2) Винтовой тип NPT – это продукт только для зарубежных стран в соответствии с новым законом об измерениях. (Для использования в Японии доступен тип с единицами СИ).
3) Для модели с манометром (G) манометрпоставляетсявместе,но нев собранном виде..
4) Макс. 80 °C, для высокотемпературного исполнения T с манометром (G).
5) Дляусловийэксплуатациипри низких температурахLкомбинациис манометром (G)недоступны.
6) Исполнение L для низкотемпературной среды не доступно для прецизионный регулятор давления серии IR1000.
7) Стандартное положение установки заводской таблички – сторона UP слева по направлению к прецизионному блоку управления и сторона OUT справа. Кронштейн устанавливается сзади.
8) Подробную информацию о заказных спецификациях и возможности комбинирования нескольких спецификаций см. на стр. 819-821. Также доступны изделия со следующими характеристиками:
Префикс (10-): Серия Clean
Приставка (25A-): Совместима со вторичной батареей
Приставка (80-): Озоностойкий (спецификация фторопласта)
IRMOO: Технические характеристики коллектора (только для прецизионный регулятор давления серий IR1000 и IR2000.
За исключением пневматического типа и прецизионный регулятор давления серии IR3000)
Спецификации продукта
■ Спецификация
Модель | Базовый тип | Тип с пневматическим приводом | |||
|---|---|---|---|---|---|
IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
Жидкость | Воздушный | ||||
Максимальное давление подачи | Макс.1,0 МПа | ||||
Минимальное давление подачи | Заданное давление + 0,05 МПа | Установить давление+ 0,1 МПа | Установить давление+ 0,05 МПа | Установить давление+ 0,1 МПа | |
Установить диапазон давления | IR1000: От 0,005 до 0,2 МПа | IR2000: От 0,005 до 0,2 МПа | IR3000: От 0,01 до 0,2 МПа | От 0,01 до 0,8 МПа | От 0,01 до 0,8 МПа |
IR1010: От 0,01 до 0,4 МПа | IR2010: От 0,01 до 0,4 МПа | IR3010: От 0,01 до 0,4 МПа | |||
IR1020: От 0,01 до 0,8 МПа | IR2020: От 0,01 до 0,8 МПа | IR3020: От 0,01 до 0,8 МПа | |||
Давление входного сигнала | — | От 0,01 до 0,8 МПа | От 0,01 до 0,8 МПа | ||
Чувствительность | В пределах 0,2% от полного диапазона | ||||
Повторяемость | В пределах ± 0,5% от полного диапазона | ||||
Линейность | — | В пределах ± 1% от полного диапазона | |||
расход воздуха(При давлении подачи 1,0 МПа) | 4,4 Л/мин (ANR)или меньше | 4,4 Л/мин (ANR)или меньше | 11,5 Л/мин (ANR)или меньше | 4,4 Л/мин (ANR)или меньше | 11,5 Л/мин (ANR)или меньше |
Размер порта | Rc1/8 | Rc1/4 | Rc1/4,3/8,1/2 | Rc1/4 | Rc1/4,3/8,1/2 |
Порт манометра | Rc1/8 (2 места) | ||||
Температура окружающей среды и жидкости | От -5 до 60 (Без замерзания) | ||||
*1) При условии отсутствия потока на выходной стороне. Вместе с заданным давлением обязательно поддерживайте минимальное дифференциальное давление 0,05 МПа для прецизионный регулятор давления серий IR1000 и IR2000 и 0,1 МПа для серии IR3000.
*2) Применяется только для типов прецизионный регулятор давления серии IR2120 и IR3120 с воздушным приводом. Базовый тип исключается.
*3) Значения характеристик приведены для условий, в которых не учитываются другие характеристики, такие как изменение режима работы и изменение температуры.
*4) Указывает на линейность выходного давления по отношению к давлению входного сигнала.
*5) Воздух обычно выводится в атмосферу через выпускное отверстие или выхлопной патрубок.
■ Принадлежность (опция)/Парт-номера
Описание | Часть №. | ||||||||
|---|---|---|---|---|---|---|---|---|---|
IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
Кронштейн | P36201023 | P36202028 | P362030-20* | ||||||
Манометр (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
*Кронштейн и два крепежных винта (M5 x 35). Чтобы установить кронштейн, выверните два винта корпуса (M5 x 30) на фирменной табличке с противоположной стороны и установите два винта крепления кронштейна (M5 x 35).

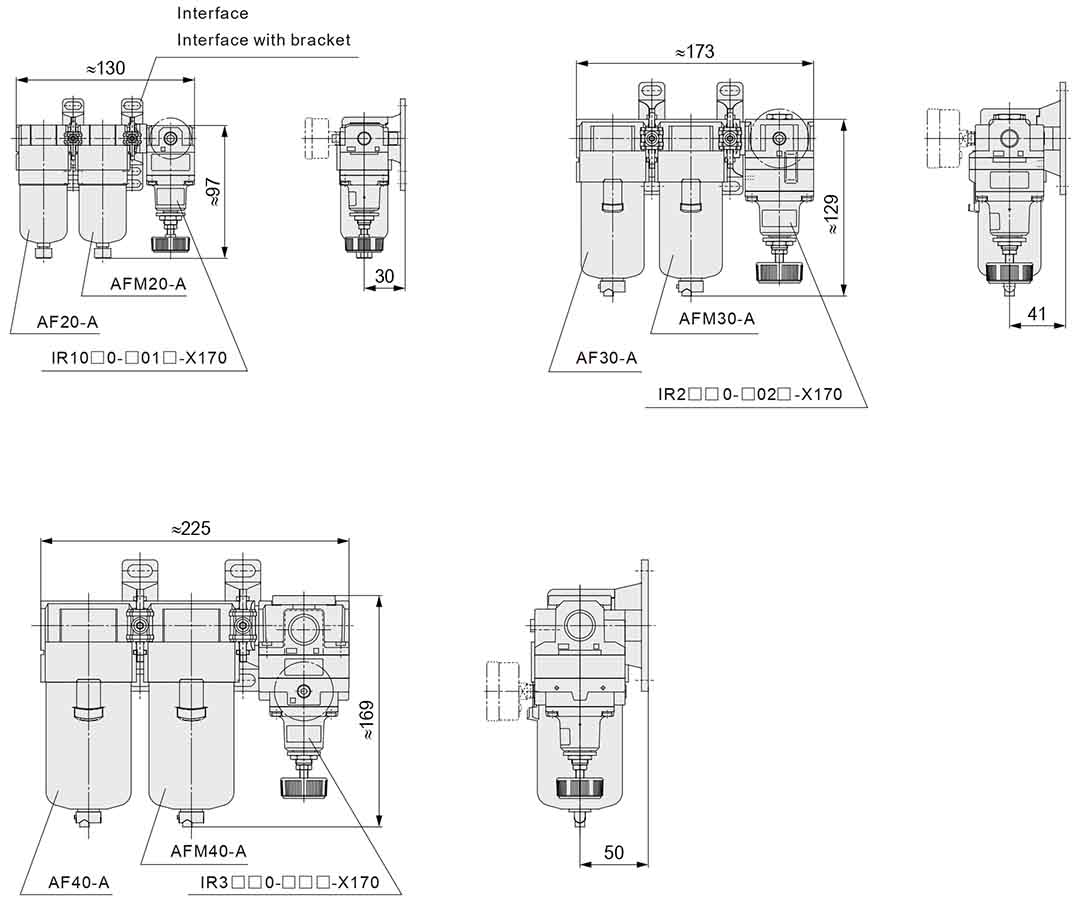

■ Пример модульной комбинации
Описание | Применяемая модель | ||
|---|---|---|---|
IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
① Воздушный фильтр | AF20-A | AF30-A | AF40-A |
② Туманоотделитель | AFM20-A | AFM30-A | AFM40-A |
③Интерфейс | Y200-A | Y300-A | Y400-A |
④Интерфейс с кронштейном | Y200T-A | Y300T-A | Y400T-A |
*Модульный адаптер, прикрепленный к изделию Made-to-Order (Пример модульной комбинации IR□□□□-□□-X170), поставляется вместе, но не в собранном виде.

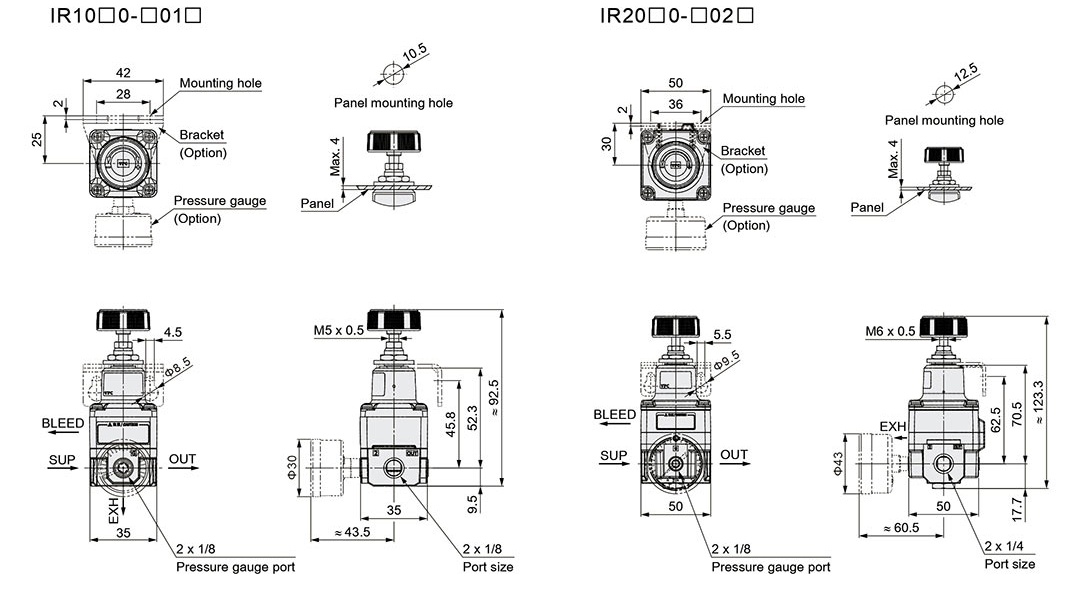

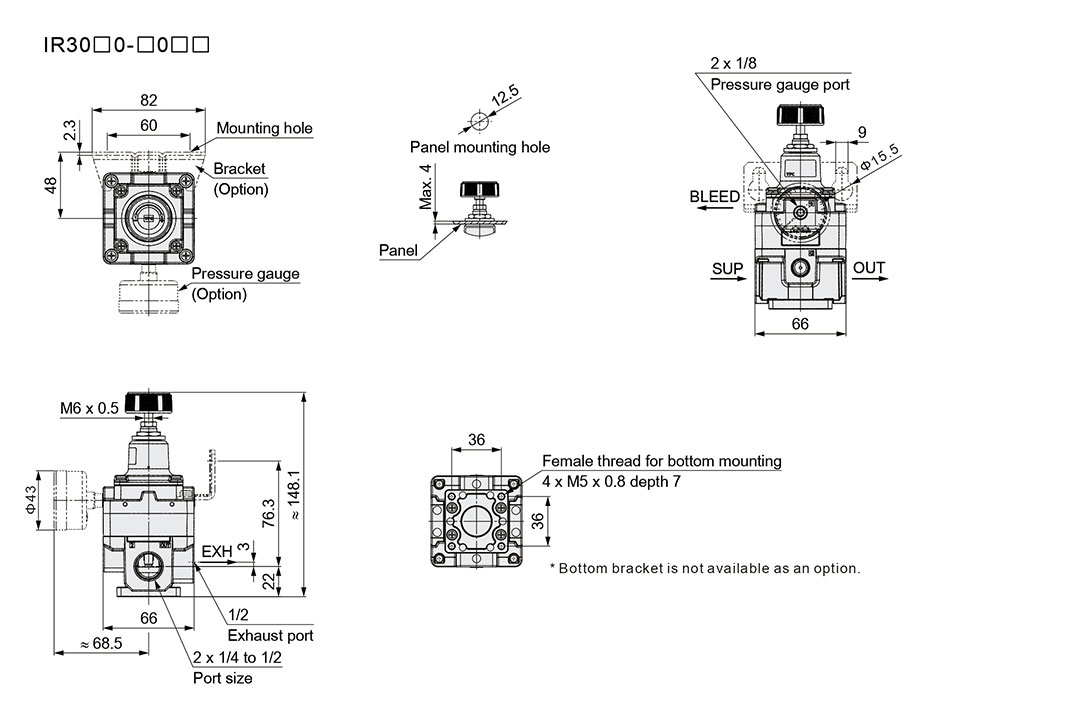

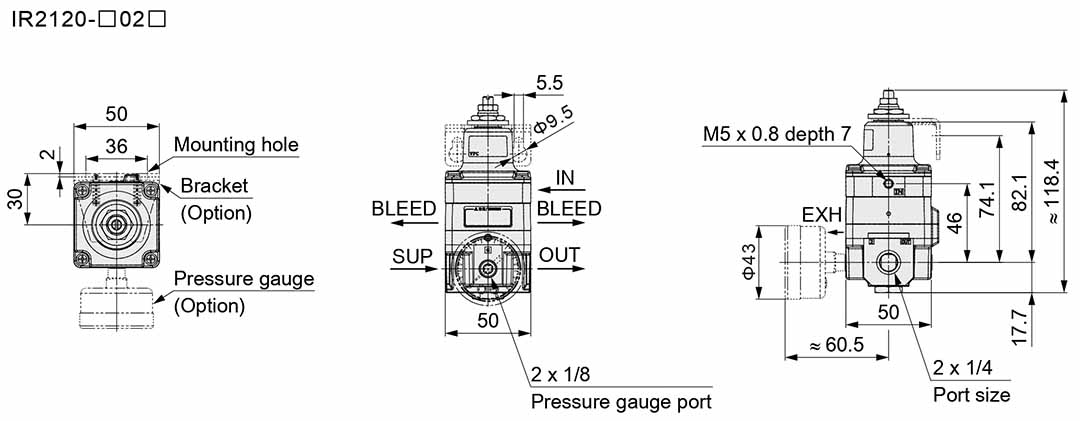

Основные размеры
