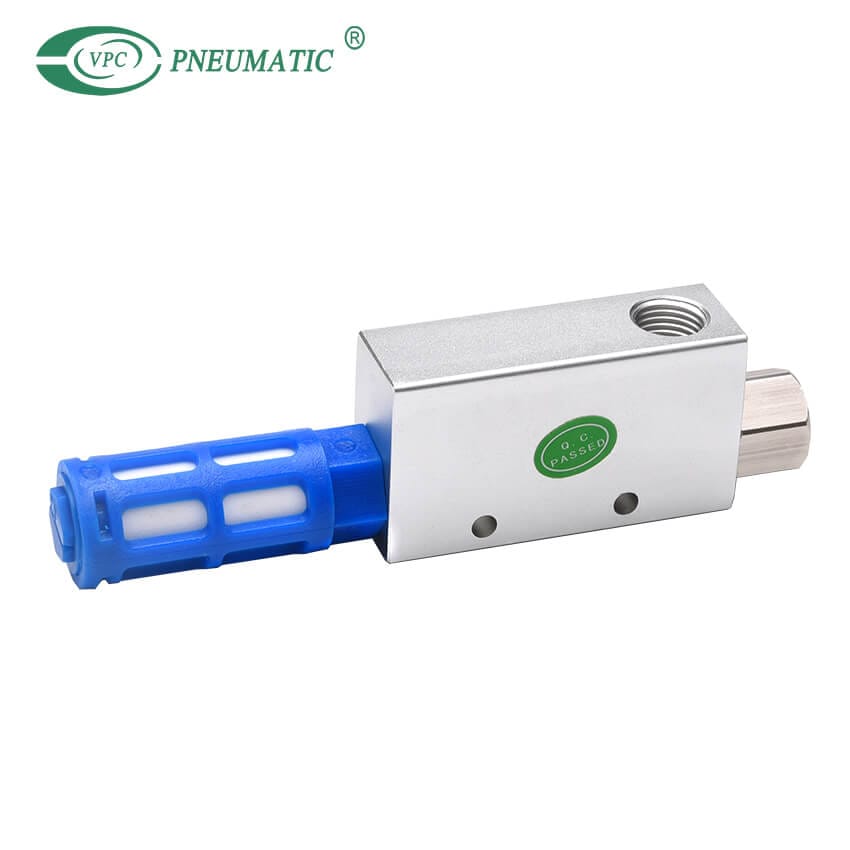

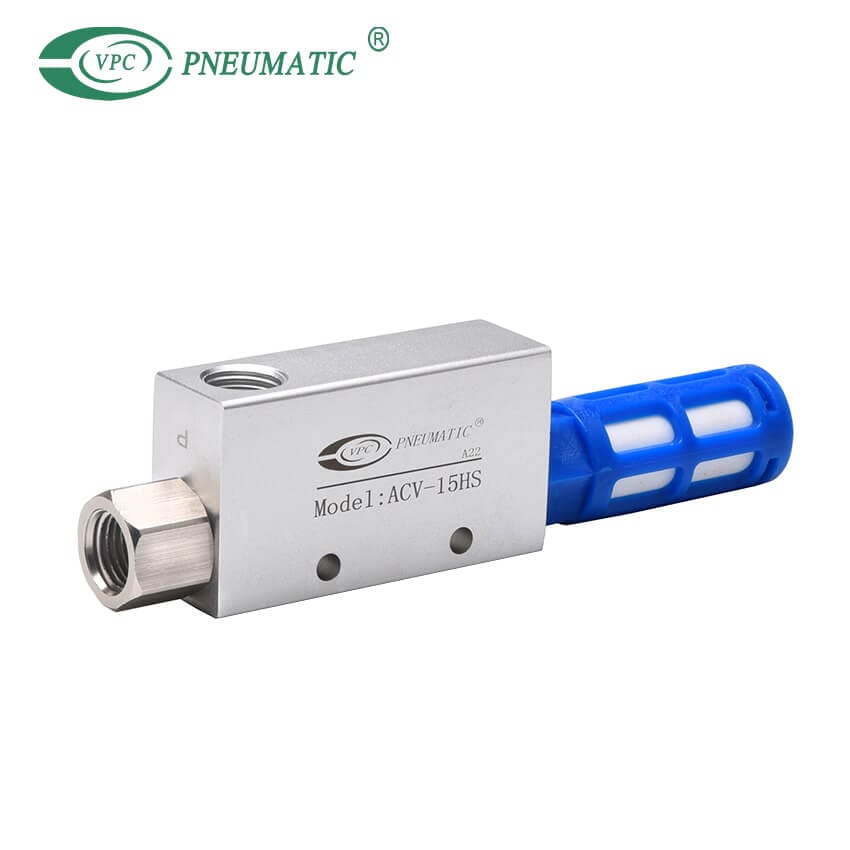

Вакуумный эжектор серии ACV
Алюминиевый вакуумный эжектор/генератор используется вместо вакуумного насоса. Вакуум формируется за счёт эффекта Вентури, когда сжатый воздух проходит через открытое отверстие. Работает в диапазоне средних температур от 0°C до 60°C и эффективное решение для создания вакуума вместо стандартного насоса.
Описание
■ Характеристика
- Отрицательное давление достигается за счет создания давления воздуха.
- Фильтрующий элемент заменяется при засорении пылью.
- Разнообразный выбор спецификаций диаметра сопла.
■ Код заказа
ACV 20 – S
20 → Размер порта | |
|---|---|
Код | Размер порта (мм) |
05 | 0.5 |
10 | 1.0 |
15 | 1.5 |
20 | 2.0 |
25 | 2.5 |
30 | 3.0 |
S → Тип переключения | |
|---|---|
Код | Тип переключения |
Нулевой | Без переключателя |
S | С микропереключателем |
SK | С микропереключателем и регулируемым типом |
Спецификации продукта
■ Спецификация
Модель | ACV05 | ACV10 | ACV15 | ACV20 | ACV25 | ACV30 |
|---|---|---|---|---|---|---|
Рабочая среда | Чистый воздух | |||||
Рабочая температура | от 0 до 60 ℃ | |||||
Смазка | Нет | |||||
Рабочее давление | 0,5 МПа | |||||
Диаметр сопла | 0,5 мм | 0,5 мм | 1,5 мм | 2,0 мм | 2,5 мм | 3,0мм |
Макс. значение вакуума | -91,8 кПа | |||||
■ Устройство конфигурации механического вакуумного сигнала
Модель | S (фиксированный тип) | SK (регулируемый тип) |
|---|---|---|
Диапазон настройки | -39.9кПа (-300 мм рт. ст.) | -20.0 to 53.2 кПа (-150~-400 мм рт. ст.) |
Настройки по умолчанию | -39.9 кПа (-300 мм рт. ст.) | 466 кПа (-350 мм рт. ст.) |
Точность | ±5.3 кПа (±-40 мм рт. ст.) | |
Гистерезис | от мм рт. ст.0 до 13,3 кПа (от 30 до 100 мм рт. ст..) | |
Электрические характеристики | AC125V:5A AC250V:3A | |
Рабочая температура | от 0 до 60 ℃ | |
■ Производительность вакуумных эжекторов
Модель | Диаметр сопла (мм) | Мощность всасывания（L/мин） | Давление вакуума [кПа (мм рт. ст.)] | Потребление воздуха (L/мин) | Рабочее давление [МПа(кПа )] |
|---|---|---|---|---|---|
ACV-05 | 0,5 | 11 | -86,7 (650) | 14 | 0,5 (500) |
ACV-10 | 1,0 | 20 | -91,8 (690) | 55 | 0,5 (500) |
ACV-15 | 1,5 | 53 | -91,8 (690) | 160 | 0,5 (500) |
ACV-20 | 2,0 | 86 | -91,8 (690) | 272 | 0,5 (500) |
ACV-25 | 2,5 | 134 | -91,8 (690) | 424 | 0,5 (500) |
ACV-30 | 3,0 | 209 | -91,8 (690) | 611 | 0,5 (500) |
Основные размеры
Модель | ACV05 | ACV10 | ACV15 | ACV20 | ACV25 | ACV30 |
|---|---|---|---|---|---|---|
A | 8 | 8 | 10 | 13 | 16 | 20 |
B | 32 | 32 | 35 | 40 | 60 | 60 |
C | 16 | 16 | 20 | 27 | 40 | 40 |
D | 10 | 10 | 11 | 15 | 20 | 20 |
E | R1/8 | R1/8 | R1/4 | R1/2 | R3/4 | R3/4 |
F | 14 | 14 | 20 | 28 | 20 | 33 |
G | 20 | 20 | 25 | 32 | 50 | 50 |
H | 4.5 | 4.5 | 5 | 7 | 5.5 | 5.5 |
I | 4.2 | 4.2 | 4.5 | 6 | 6 | 6 |
L | 45 | 45 | 63 | 85 | 100 | 118 |
M | 14 | 14 | 17 | 22 | 26 | 30 |
P | R1/8 | R1/8 | R1/4 | R1/4 | R3/8 | R1/2 |
V | R1/8 | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
Модель глушителя | PSU-6 | PSU-6 | PSU-8 | PSU-15 | PSU-20 | PSU-20 |
Советы: Производительность вакуумного генератора Вентури
- Характеристики выхлопа и расхода
Характеристики выхлопа и расхода связаны с изменением давления в подаче воздуха в вакуумный генератор. Они увеличиваются при увеличении давления питания. Характеристики потока связаны с взаимосвязью давления вакуума и потока всасывания, когда давление питания вакуумного генератора постоянно. Скорость всасывающего потока-это поток воздуха, вдыхаемый через всасывающее отверстие.
- Время всасывания
Время всасывания определяется моментом достижения давлением вакуума в вакуумной присоске необходимого уровня или временем, необходимым для переключения клапана подачи воздуха на вакуумное реле давления. Это связано с объемом адсорбционной камеры (диффузионная камера, объем адсорбционной трубы, объем присоски и т. д.), утечкой адсорбционной поверхности и необходимым вакуумным давлением.
- Расход воздуха
Расход воздуха пневматического вакуум-генератора зависит от диаметра сопла и изменяется при изменении рабочего давления. При одном и том же диаметре сопла расход воздуха возрастает с увеличением рабочего давления. Диаметр сопла играет ключевую роль при выборе вакуумного эжектора. С увеличением диаметра сопла увеличивается поток всасывания и расход воздуха, а также снижается давление вакуума. Уменьшение диаметра сопла приводит к уменьшению расхода всасывания и расхода воздуха, но увеличивает давление вакуума.
- Давление вакуума
Имеется максимальное вакуумное давление, при превышении которого максимальное давление, при увеличении рабочего вакуумного давления не приведет к увеличению вакуумного давления, а наоборот, уменьшиться. Максимальный вакуум, который создаваться генератором вакуума, составляет-88кПа. При фактическом использовании, вакуумное давление установлено на уровне –70KP, а рабочее давление составляет примерно 0.5Mpa
