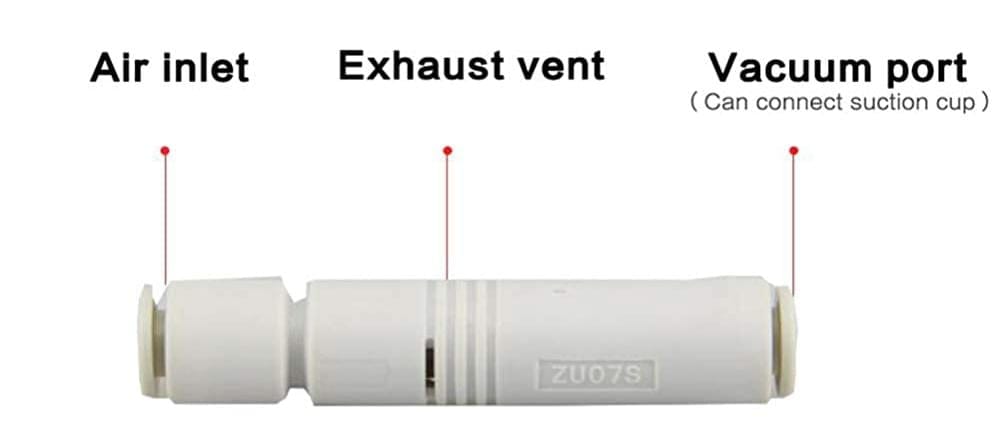

Встроенный вакуумный генератор серии ZU
Вакуумные генераторы серии ZU сочетают в себе простоту конструкции и высокую производительность. Просто подсоедините трубку подачи воздуха с одного конца и создайте вакуум на другом конце. Кроме того, эти генераторы зачастую меньше и легче громоздких вакуумных линий, используемых в центральных вакуумных системах трубка генераторы ZU. Встроенные глушители выхлопных газов минимизируют шум; доступны четыре различных диаметра сопла и несколько размеров портов.
Описание
■ Характеристика
Инновационные вакуумные генераторы серии ZU*A отличаются простотой конструкции и превосходной производительностью. Эти компактные, легкие генераторы представляют собой более эффективную альтернативу громоздким вакуумным системам, используемым в централизованных системах. Более узкие вакуумные генераторы серии ZU*A еще более компактны и идеально подходят для широкого спектра применений.
- Диаметр отверстия 10,4 мм.
- Легкий и компактный Небольшая общая длина Макс.
- Вакуумное давление -90 кПа.
- Возможность монтажа одним касанием или с внутренней резьбой.
- Доступны два размера насадок.
Спецификации продукта
■ Спецификация
Модель | ZU□□ |
Рабочая среда | Воздух |
Макс.рабочее давление | 0.6МПа |
Стандартное давление подачи | 0.45МПа |
Диапазон рабочих температур | от 5 до 60 ℃ |
Применимая трубка O.D | SUP-порт: 6 VAC-порт: 6 |
■ Эжектор Спецификация
Тип | Модель | Диаметр сопла | Макс.давление вакуума | Макс.скорость потока всасывания | Расход воздуха |
(мм) | (кПа) | (L/min(ANR)) | (L/min(ANR)) | ||
высокий вакуум | ZU05S | 0.5 | -84 | 7 | 14 |
ZU07S | 0.7 | -84 | 10 | 29 | |
Тип большого потока | ZU05L | 0.5 | -48 | 12 | 14 |
ZU07L | 0.7 | -48 | 16 | 29 |
*1 Значения, обозначающие характеристики, являются репрезентативными и могут варьироваться в зависимости от модели. атмосферное давление (погода, высота над уровнем моря и т. д.).
*2 Давление питания: 0,45 МПа.

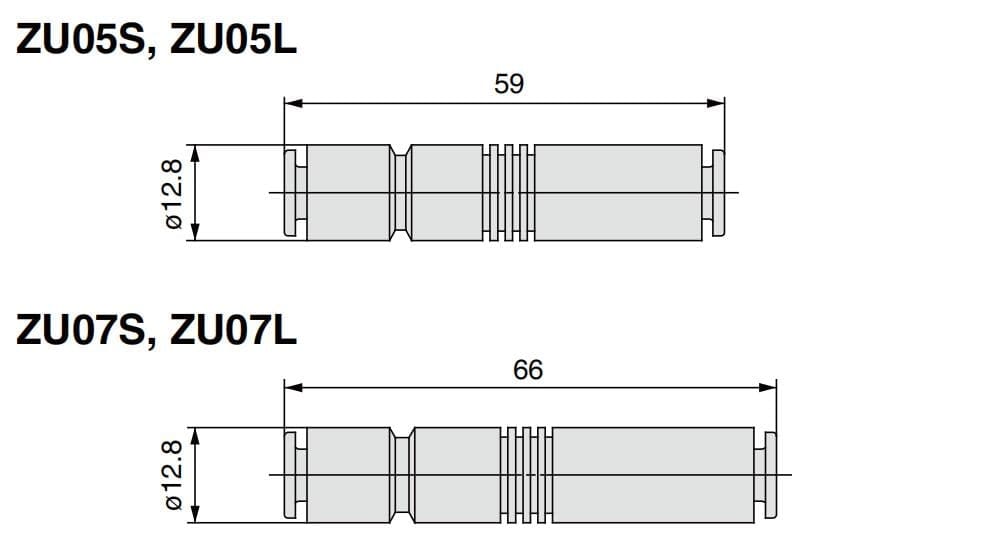

Основные размеры
