Высокий датчик расхода воздуха с цифровой индикацией серии PF2A7H
1. Высокий датчик расхода воздуха с цифровой индикацией серии PF2A7H подходит для применений, требующих дозированного количества воздуха, например, для подтверждения подачи, накопления наполнителя или фиксированного расхода подачи.
2. Дисплей можно поворачивать с шагом в 90 градусов, что обеспечивает лучшую видимость работы.
Описание
■ Характеристика
1. Высокий датчик расхода воздуха с цифровой индикацией серии PF2A7 термодатчик защищен байпасным каналом для уменьшения контакта с влагой и загрязняющими веществами, что позволяет избежать ухудшения точности и повреждений.
2. Высокий датчик расхода воздуха с цифровой индикацией серии PF2A7H имеет степень защиты от проникновения IP65 и соответствует требованиям RoHS и CE.
3. Диапазон высокой скорости потока: от 150 до 12000 л/мин (ANR).
4. Высокий датчик расхода воздуха с цифровой индикацией серии PF2A7 скорость потока может быть установлена и обнаружена.
5. В качестве типа вывода можно выбрать три типа вывода: выход переключения в реальном времени, накопленный выход переключения или накопленный импульсный выход.
6. Можно выбрать цифровое отображение мгновенного расхода и суммарного расхода.
7. 4-канальный монитор расхода: 4 независимых диапазона расхода можно контролировать с помощью одного контроллера.
■ Код заказа PF2A Серия высокий датчик расхода воздуха с цифровой индикацией
Спецификации продукта
■ Спецификация
Модель | PF2А703H | PF2А706H | PF2A712H | |
|---|---|---|---|---|
Рабочая среда | Сухой воздух, азот | |||
Тип обнаружения | Тип обогревателя | |||
Диапазон номинального расхода*1) | от 150 до 3000 л/мин | от 300 до 6000 л/мин | от 600 до 12000 л/мин | |
Минимальная единица измерения*1) | 5 л/мин | 10 л/мин | ||
Единицыотображения*2) | Мгновенный расход | л/мин, куб.фут/мин | ||
Накопленный поток | L, м³, м³×10³, фут³, фут³×10³, фут³×106 | |||
Рабочее давление | от 0,1 до 1,5 МПа | |||
Испытательное давление | 2,25 МПа | |||
Потеря давления | 20 кПа (при максимальном расходе) | |||
Суммарный диапазон расхода*3) | от 0 до 9 999 999 999 л | |||
Точность*5) | ±1,5% полной шкалы (0,7 МПа, при 20 ℃) | |||
Повторяемость | ±1,0% полной шкалы (0,7 МПа, при 20 ℃), ±3,0% полной шкалы в случае аналогового выхода | |||
Давление характеристики | ±1,5 % полной шкалы (от 0,1 до 1,5 МПа, эталонное значение 0,7 МПа) | |||
Температурные характеристики | ±2,0% полной шкалы (от 0 до 50 ℃, эталонная температура 25 ℃) | |||
Выходныехарактеристики | Выход переключения*5) | НПН с открытым коллектором | Макс.ток нагрузки: 80 мА;Макс.приложенное напряжение: 30 В;Внутреннее падение напряжения: 1 В или меньше (при токе нагрузки 80 мА) | |
ПНП с открытым коллектором Макс.ток нагрузки: 80 мА; внутреннее падение напряжения: 1,5 В или менее | ||||
Накопленный импульсный выход*5) | NPN или PNP с открытым коллектором | Расход на импульс: 100 л/импульс, 10,0 фут³/импульсе,Время включения на ширину импульса: 50 мс/импульс | ||
Аналоговый выход*6) | Выходное напряжение: от 1 до 5 В;Мин.сопротивление нагрузки: 100 кОм (выходное сопротивление: 1 кОм) | |||
Выходной ток: от 4 до 20 мА;Макс.импеданс нагрузки: 250 Ом | ||||
Время отклика | 1 сек.или менее | |||
Гистерезис | Режим гистерезиса: переменный (может быть установлен от 0);Режим оконного компаратора: Фиксированный (может быть установлен от 0 до 3% полной шкалы) | |||
Напряжение питания | 24 В постоянного тока ± 10 % | |||
Потребление тока | 450 мА или менее | |||
Среда | Корпус | IP65 | ||
Рабочая температура | от 0 до 50 ℃ (без замерзания и конденсации) | |||
Выдержать напряжение | 1000 В переменного тока в течение 1 минуты между клеммами и корпусом | |||
Изоляционное сопротивление | 50 МОм или более (500 В постоянного тока, измеренное с помощью мегомметра) между клеммами и корпусом | |||
Шумостойкость | 1000 В PP ширина импульса 1 мкс длится 1 нс | |||
Стандарты и правила | СЕ, РоХС | |||
Масса | 1,1 кг (без подводящего провода) | 1 кг (без подводящего провода) | 2 кг (без подводящего провода) | |
Размер порта (Rc, NPT, G) | 1 | 1 1/2 | 2 | |
*1) Высокий датчик расхода воздуха с цифровой индикацией можно переключать между базовыми условиями 0℃, 101,3 кПа и стандартными условиями (ANR) 20℃, 101,3 кПа и относительной влажности 65 %.
*2) Для цифрового реле расхода с функцией переключения единиц измерения.(Фиксированная единица СИ [(л/мин или л, м³ или м³×10³)] будет установлена для типа переключения без функции переключения единиц.)
*3) Суммарный расход сбрасывается при отключении питания. Можно выбрать функцию, которая сохраняет накопленное значение, чтобы оно не сбрасывалось. В этом случае данные записываются в EEPROM (электрически стираемая программируемая память только для чтения) с интервалом примерно в четыре минуты. При использовании следует учитывать, что запись в EEPROM гарантируется до 1 миллиона раз (четыре минуты × 1 миллион = 4 миллиона ≈ 7,9 лет).
*4) Высокий датчик расхода воздуха с цифровой индикацией с высоким расходом совместим с маркировкой CE; однако линейность при приложенном шуме составляет ±5% ф.ст. или менее.
*5) Высокий датчик расхода воздуха с цифровой индикацией серии PF2A7 релейный выход и накопленный импульсный выход можно выбрать во время первоначальной настройки.
*6) Аналоговый выход работает только для мгновенного расхода и не работает для накопленного расхода.
■ Характеристики расхода (потери давления)

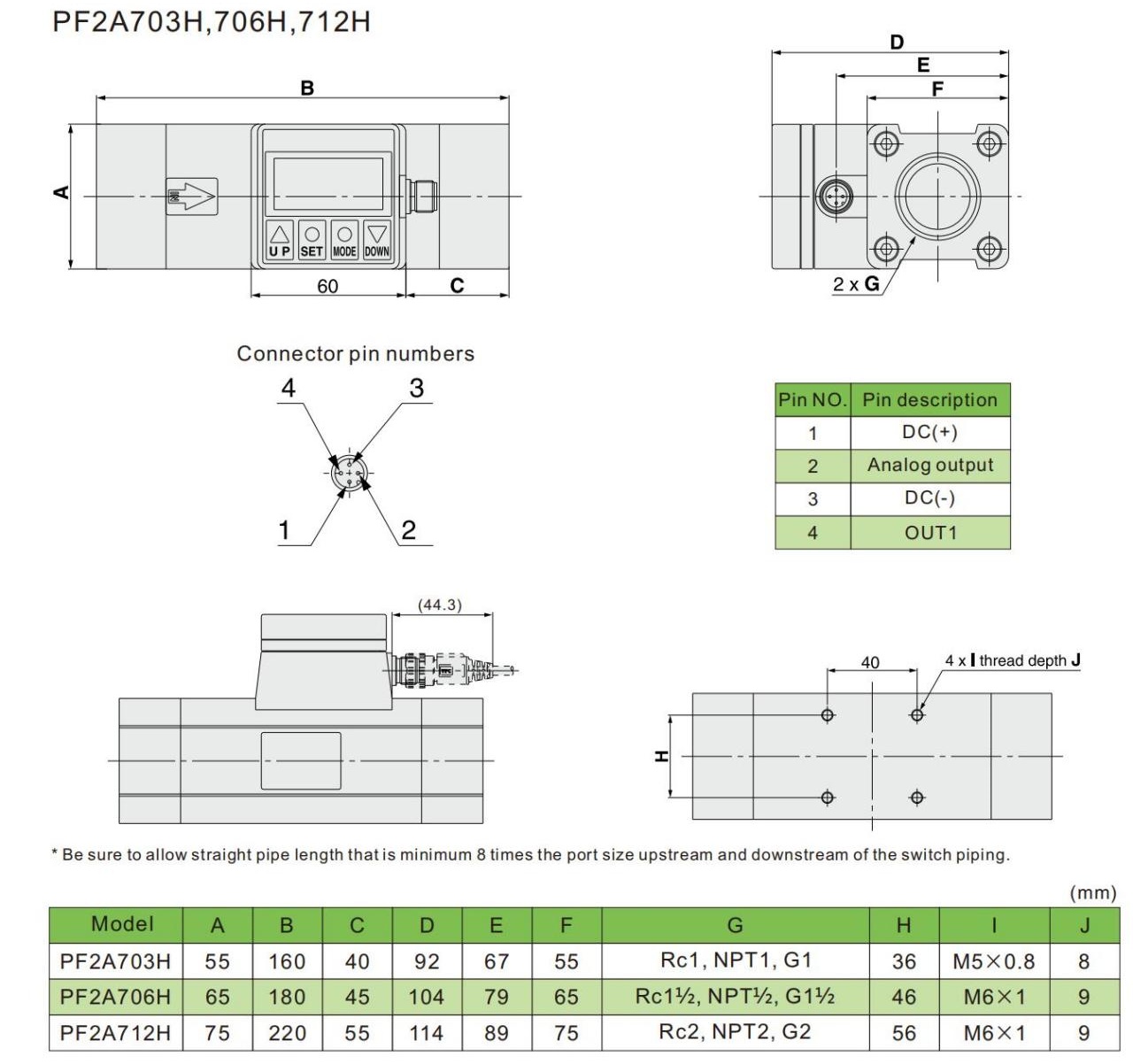

Основные размеры
■ Аналоговый выход
