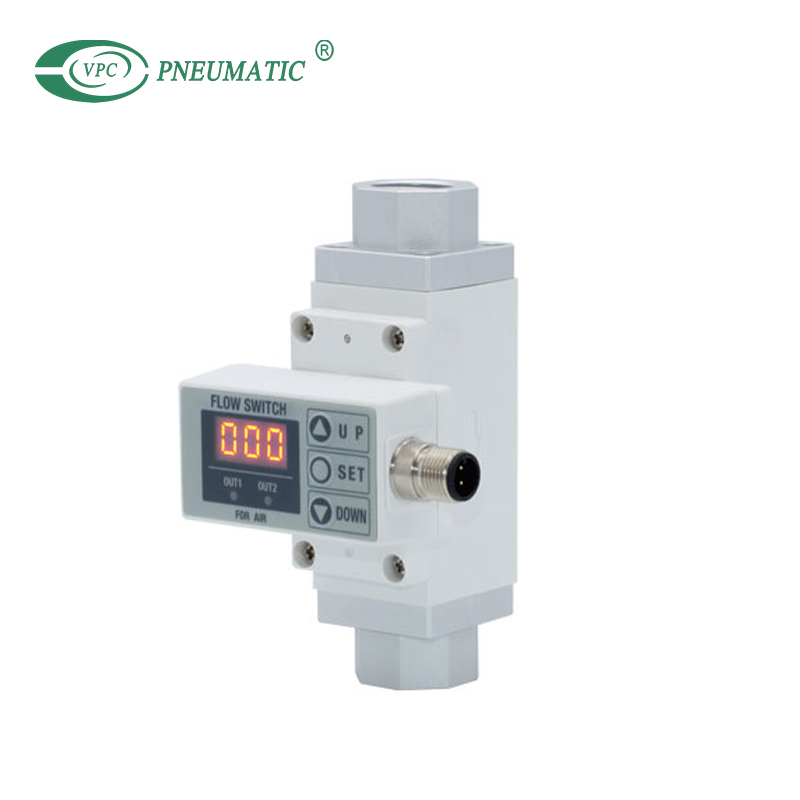

Датчик расхода воздуха с цифровой индикацией серии PF2A7
1. Датчик расхода воздуха с цифровой индикацией серии PF2A подходит для применения в тех случаях, когда требуется дозирование количества воздуха, а также для проверки подачи, заполнения наполнителя и фиксированных объемов подачи.
2. Дисплейповорачиваетсяна90градусовдляулучшения видимости работы.
3. Датчик расхода воздуха с цифровой индикацией серии PF2A имеет степень защиты от проникновения IP65 и соответствует требованиям RoHS и CE.
Описание
■ Характеристика
1. Датчик расхода воздуха с цифровой индикацией серии PF2A7 настройка расхода и мониторинг возможны с помощью цифрового дисплея.
2. Доступны интегрированный тип и отдельные типы мониторов.
3. Три типа выхода: переключатель, накопленный импульс и аналоговый выход.
4. Возможность переключения между кумулятивным и мгновенным потоком.
5. 4-канальный монитор расхода: 4 независимых диапазона расхода можно контролировать с помощью одного контроллера.
6. Датчик и температуры защищены обводными каналами, чтобы уменьшить контакт влагой и загрязнениями и избежать потери точности и повреждений.
■ Код заказа PF2A Серия датчик расхода воздуха с цифровой индикацией
Спецификации продукта
■ Спецификация
Модель | PF2А710 | PF2А750 | PF2А711 | PF2А721 | PF2А751 | |
|---|---|---|---|---|---|---|
Рабочая среда | Сухой воздух, азот | |||||
Диапазон номинального расхода | от 1 до 10 л/мин | от 5 до 50 л/мин | от 10 до 100 л/мин | от 20 до 200 л/мин | от 50 до 500 л/мин | |
Минимальная единица измерения | 0,1 л/мин | 0,5 л/мин | 1л/мин | 2л/мин | 5л/мин | |
Накопленное значение обмена импульсным расходом(плюс ширина: 50 мс) | 0,1 л/импульс | 0,5 л/импульс | 1л/импульс | 2 л/импульс | 5 л/импульс | |
Единицы отображения*¹,²) | Мгновенный расход | л/мин, CFM×10 -2 | л/мин, CFM×10 -1 | |||
Накопленный поток | L, фут³×10 -1 | |||||
Рабочая температура | от 0 до 50 ℃ | |||||
Точность*³) | ±5% полной шкалы | |||||
Повторяемость | ±1%полной шкалы | ±2%полной шкалы | ||||
Температурные характеристики | ± 3% полной шкалы (от 15 до 35 ℃, эталонная температура 25 ℃),± 5 % полной шкалы (от 0 до 50 ℃, эталонная температура 25 ℃) | |||||
Потребление тока | 150 мА или менее | 160 мА или менее | 170 мА или менее | |||
Размер порта (Rc, NPT, G) | 1/8, 1/4 | 3/8 | 1/2 | |||
Тип обнаружения | Тип обогревателя | |||||
Рабочее давление | от -50 кПа до 0,5 МПа | от -50 кПа до 0,75 МПа | ||||
Испытательное давление | 1,0 МПа | |||||
Суммарный диапазон расхода*4) | от 0 до 999999L | |||||

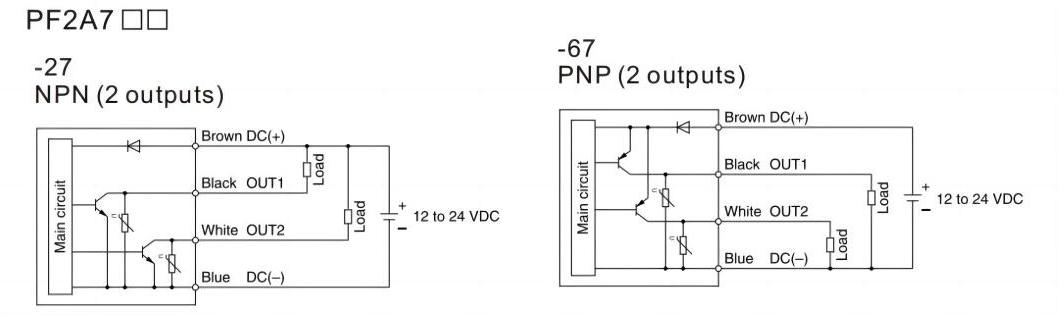

Выходные характеристики*5) | Выход переключения | НПН с открытым коллектором | Макс.ток нагрузки: 80 мА;Внутреннее падение напряжения: 1 В или менееМакс.приложенное напряжение: 30В;2 выхода | |||
ПНП с открытым коллектором | Макс.ток нагрузки: 80 мА;Внутреннее падение напряжения: 1,5 В или менее;2 выхода | |||||
Накопленный импульсный выход | NPN или PNP с открытым коллектором (аналогично релейному выходу) | |||||
Светодиоды состояния | Загорается, когда выход включен OUT1: зеленый;OUT2: красный | |||||
Время отклика | 1 сек.или менее | |||||
Гистерезис | Режим гистерезиса: переменный (может быть установлен от 0),режим двухпорогового компаратора: 3-разрядный фиксированный | |||||
Напряжение питания | от 12 до 24 В постоянного тока ±10 % | |||||
Среда | Корпус | IP65 | ||||
Рабочая температура | Эксплуатация: от 0 до 50 ℃, при хранении: от -25 до 85 ℃ (без замерзания и конденсации) | |||||
Выдержать напряжение | 1000 В переменного тока в течение 1 минуты между клеммами и корпусом | |||||
Изоляционное сопротивление | 50 МОм или более (500 В постоянного тока,измеренное с помощью мегомметра) между клеммами и корпусом | |||||
Шумостойкость | 1000 В PP ширина импульса 1 мкс длится 1 нс | |||||
*1) Для цифрового реле расхода с функцией переключения единиц измерения.(Фиксированная единица СИ [(л/мин или л, м³ или м³×10³)] будет установлена для типа переключения без функции переключения единиц.)
*2) Датчик расхода воздуха с цифровой индикацией серии PF2A7 отображение расхода можно переключать между базовыми условиями 0℃, 101,3 кПа и стандартными условиями (ANR) 20℃, 101,3 кПа и относительной влажности 65 %.
*3) Трубопровод со стороны ВХОДА должен иметь прямой участок трубопровода, длина которого не менее чем в 8 раз превышает диаметр трубопровода.Если прямой участок трубопровода не установлен, точность может варьироваться в пределах ±5% полной шкалы или более.
*4) Датчик расхода воздуха с цифровой индикацией серии PF2A7 суммарный расход сбрасывается при отключении питания.
*5) Релейный выход и накопленный импульсный выход можно выбрать во время первоначальной настройки.
*6) Режим двухпорогового компаратора — поскольку гистерезис достигает 3 цифр, держите P_1 и P_2 или n_1 и n_2 на расстоянии 7 или более цифр.(В случае выхода OUT2, n_1, 2 будет равно n_3, 4, а P_1, 2 будет равно P_3, 4.)
*7) Датчик расхода воздуха с цифровой индикацией серии PF2A7 для получения подробной информации о проводке и типе резьбы свяжитесь с VPC.
*8) Датчик расхода воздуха с цифровой индикацией любые продукты с крошечными царапинами, пятнами или изменением цвета или яркости дисплея, которые не влияют на производительность, проверяются как соответствующие продукты.
■ Аналоговый выход
Деталь № | Мин.значение номинального расхода | Макс.значение номинального расхода |
|---|---|---|
PF2А710 | 1нл/мин | 10нл/мин |
3,5 кубических футов в минуту × 0.01 | 35.0CFM×0.01 | |
PF2А750 | 5нл/мин | 50нл/мин |
18.0CFM×0.01 | 176,0 кубических футов в минуту × 0.01 | |
PF2А711 | 10нл/мин | 100нл/мин |
3,5 кубических футов в минуту × 0.1 | 35,5 кубических футов в минуту × 0.1 | |
PF2А721 | 20нл/мин | 200нл/мин |
7,0 кубических футов в минуту × 0.1 | 71.0CFM×0.1 | |
PF2А751 | 50нл/мин | 500нл/мин |
18.0CFM×0.1 | 176,0 кубических футов в минуту × 0.1 |
* При использовании аналогового выхода в стандартном состоянии преобразуйте его по следующей формуле. Значение расхода в базовом состоянии ÷ 0,927 = значение расхода в стандартном состоянии.
