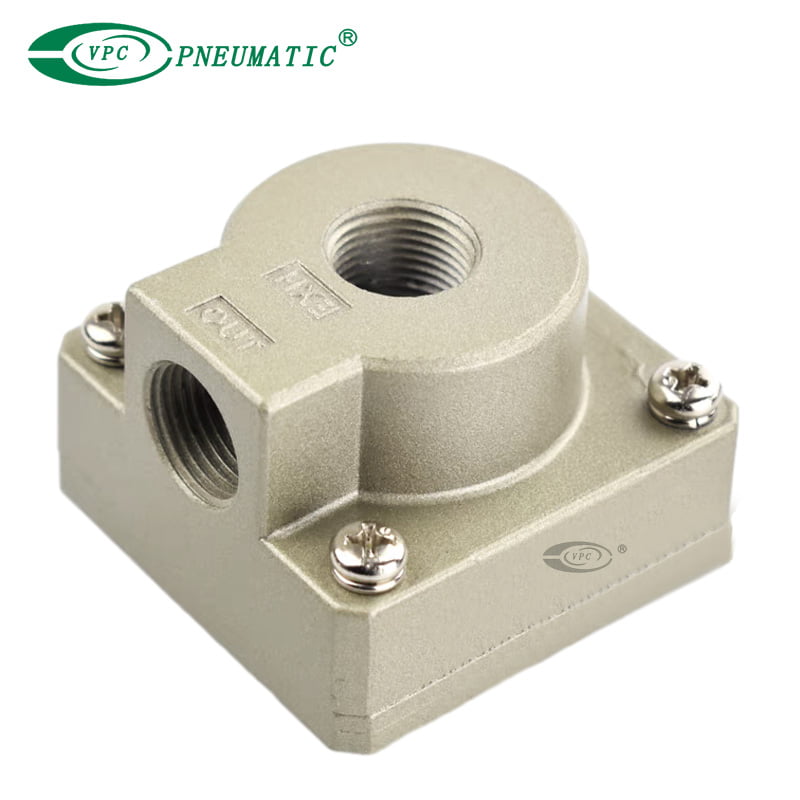

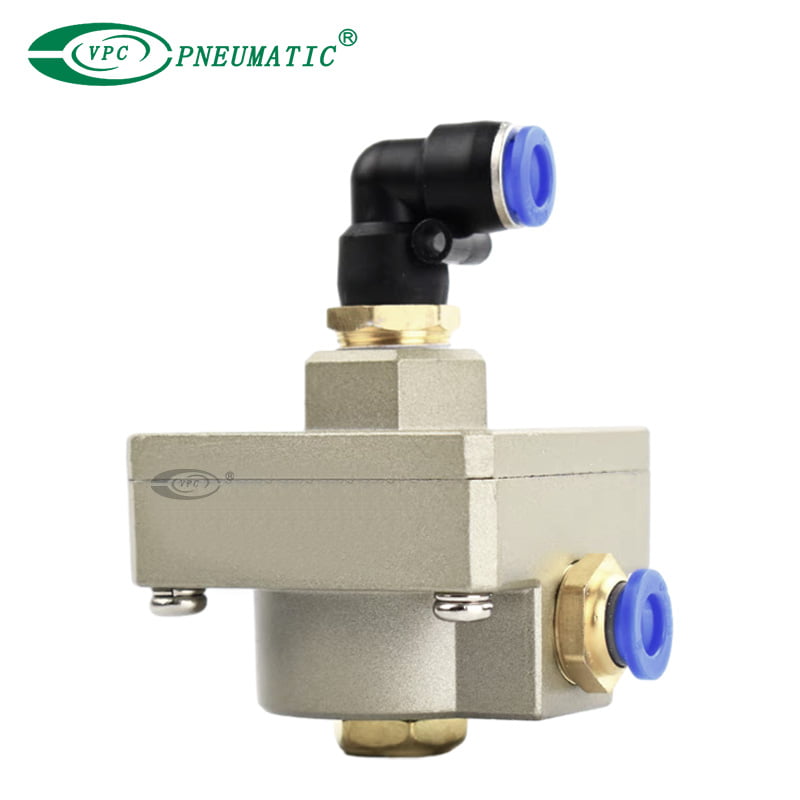

Клапаны быстрого выхлопа серии AQ
1. Клапаны быстрого выхлопа серии AQ обеспечивает высокую пропускную способность в компактной и легкой конструкции.
2. Серия включает в себя проекционные, мембранные и рядные корпуса со встроенными фитингами с функцией “one-touch”, а также AQ с различными размерами отверстий.
Описание
■ Характеристика
1. Клапаны быстрого выхлопа серии AQ выпускается с выступом или мембранного типа.
2. Отличные характеристики выхлопа.
3. Большая пропускная способность и низкий перепад давления.
4. Компактный и легкий корпус клапана.
5. Широкий ассортимент выбор моделей с размерами отверстий от M5 до 3/4.

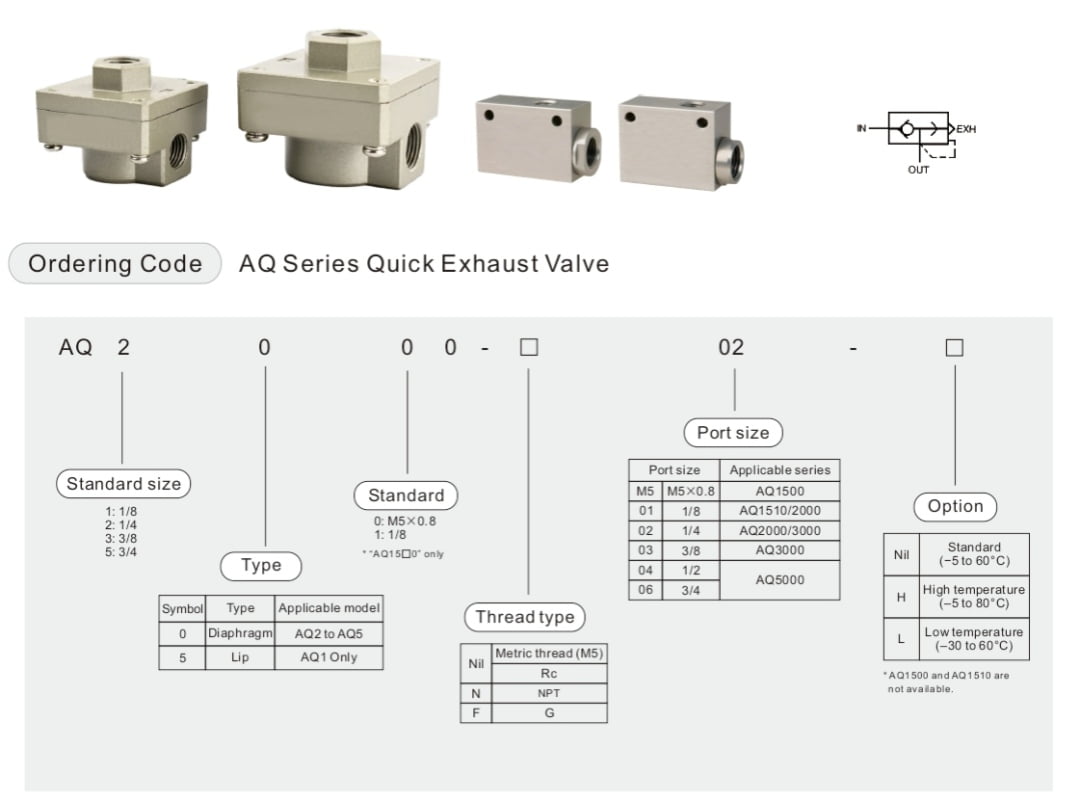

■ Код заказа AQ Серия клапаны быстрого выхлопа
Спецификации продукта
■ Спецификация
Рабочая среда | Воздух | |
|---|---|---|
Защитное давление | 1,5 МПа | |
Макс. рабочее давление | AQ15□0 | 0.7 МПа |
От 2000 до 5000 | 1 МПа | |
Минимальное рабочее давление | AQ15□0 | 0.1 МПа |
От 2000 до 5000 | 0,05 МПа | |
Рабочая температура | От -5 до 60 ℃ (без замерзания) | |
■ Модель
Модель | Размер порта | Звуковая проводимость [дм3 / (s-образный стержень)] | Коэффициент критического давления | ||
|---|---|---|---|---|---|
IN→OUT | OUT→EXH | IN→OUT | OUT→EXH | ||
AQ1500-M5 | M5 x 0.8 | 0,4 | 0,56 | 0,35 | 0,3 |
AQ1510-01 | 1/8 | 0,8 | 1,16 | ||
AQ2000-01 | 1/8 | 5 | 5 | 0,45 | 0,35 |
AQ2000-02 | 1/4 | 7 | 8 | ||
AQ3000-02 | 1/4 | 8 | 8,4 | ||
AQ3000-03 | 3/8 | 12 | 14 | ||
AQ5000-04 | 1/2 | 21 | 23 | ||
AQ5000-06 | 3/4 | 27 | 36 | ||
Основные размеры

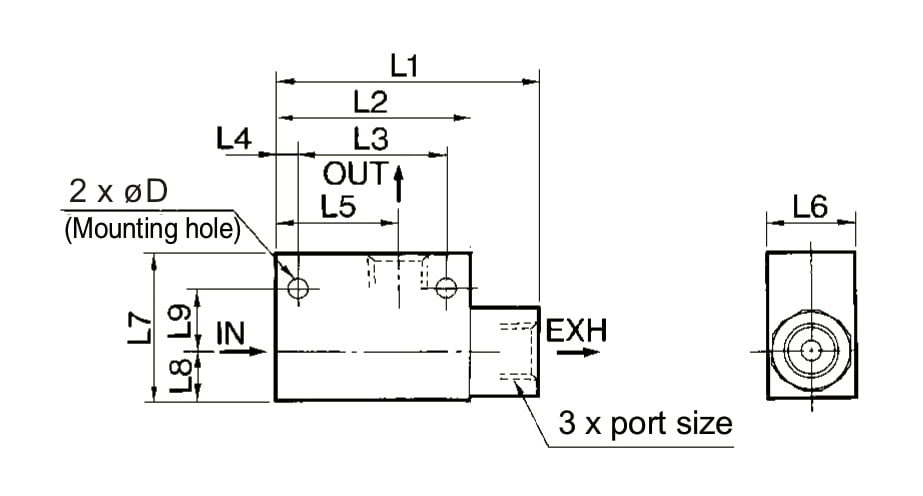

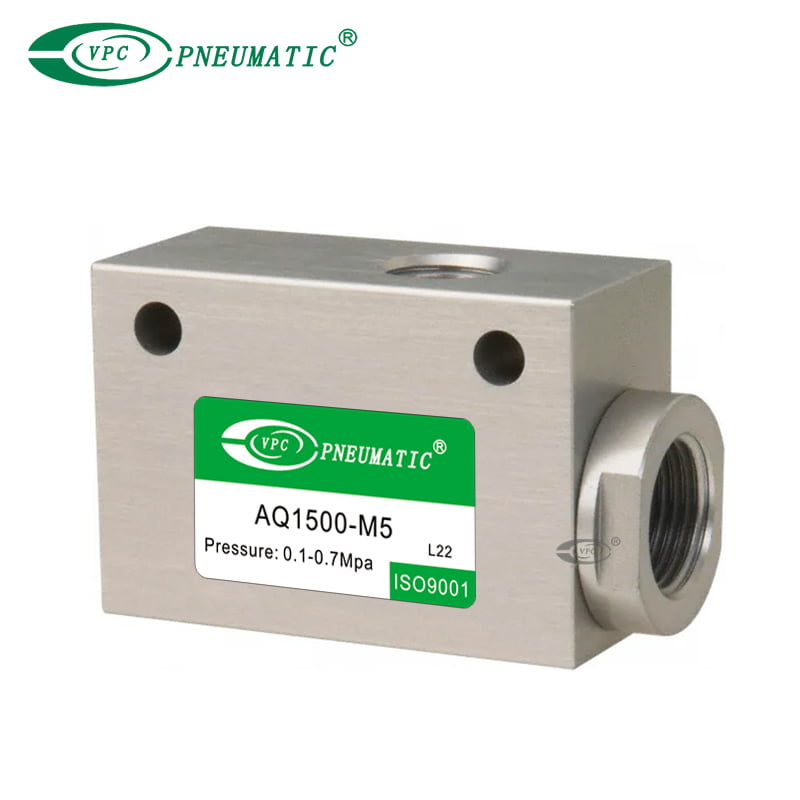

■ AQ1500/1510
Модель | Размер порта | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D |
|---|---|---|---|---|---|---|---|---|---|---|---|
AQ1500 | M5 x 0.8 | 23 | 20 | 14 | 3 | 12.5 | 12 | 15 | 5.5 | 6.5 | 3.1 |
AQ1510 | 1/8 | 45 | 33 | 25 | 4 | 21 | 15 | 25 | 8 | 11 | 4.3 |

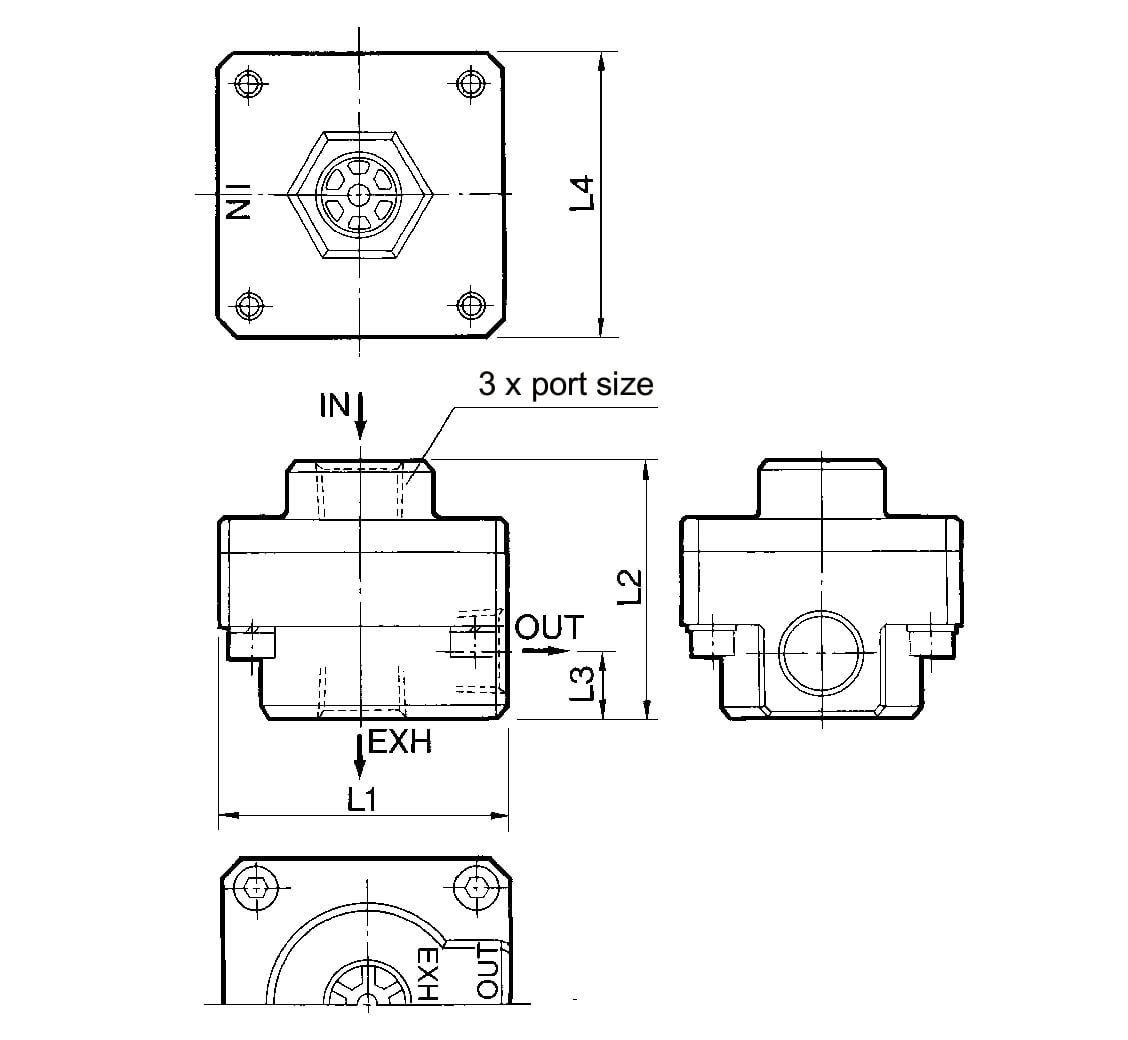

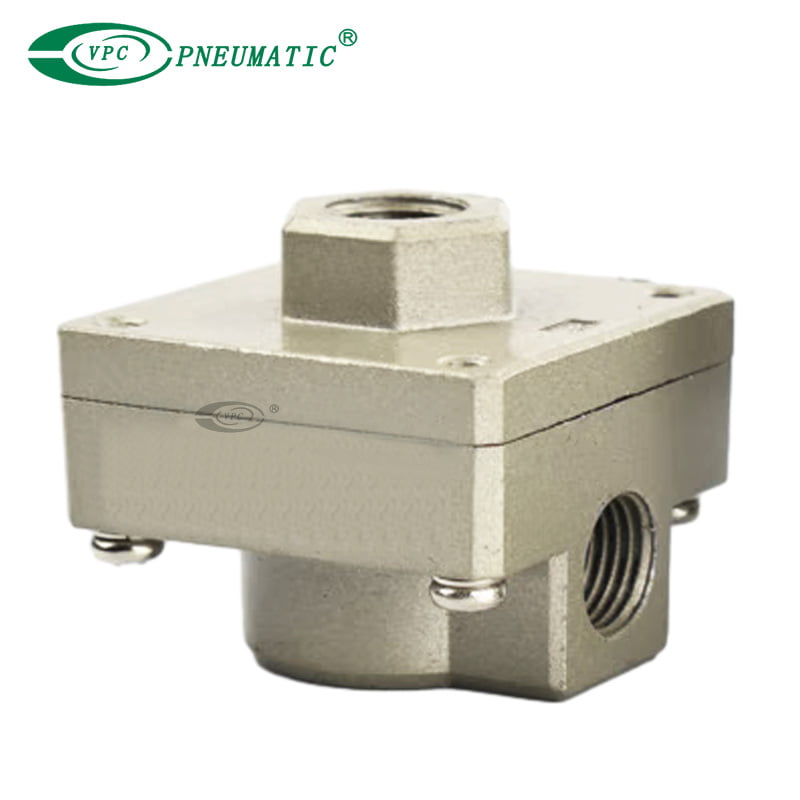

■ AQ2000/3000/5000
Модель | Размер порта | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|
AQ2000 | 1/8,1/4 | 45 | 40 | 10 | 45 |
AQ3000 | 1/4,3/8 | 56 | 50 | 12.5 | 56 |
AQ5000 | 1/2,3/4 | 85 | 75 | 18 | 85 |
