Компактные пневмоцилиндры серии C(D)U
1. Компактные пневмоцилиндры серии C(D)U длина хода до 50 мм.
2. Для монтажа можно использовать любые поверхности.
3. Экономия места.
4. Возможность автоматического переключения.
Описание
■ Характеристика
1. Компактные пневмоцилиндры серии C(D)U, двойного действия доступны размеры отверстий от 6 мм до 32 мм.
2. Одноштоковые цилиндры двойного действия серии CU со свободным монтажом обеспечивают прямой и точный монтаж, занимая при этом меньше места.
3. Они выпускаются с диаметром отверстия от 6 мм до 32 мм и ходом до 50 мм.
4. Опции включают функцию автоматического переключения, варианты свободного монтажа, углубленные пазы для установки переключателей и стандартные резиновые бамперы.

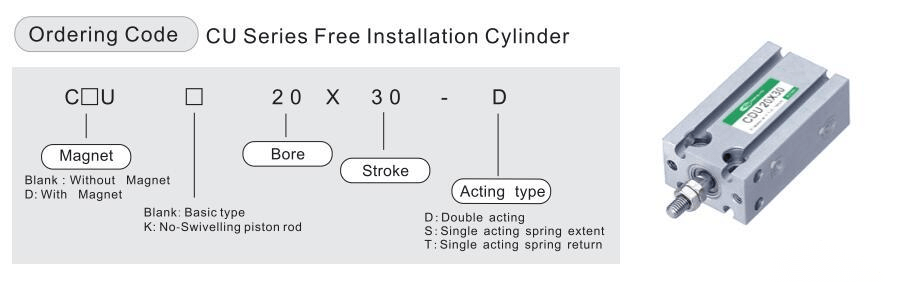

■ Код заказа CU Серия компактные пневмоцилиндры
Спецификации продукта
■ Спецификация
Диаметр (мм) | 6 | 10 | 16 | 20 | 25 | 32 | ||
|---|---|---|---|---|---|---|---|---|
Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||||
Действующий тип | Двойного действия / одинарного действия | |||||||
Минимальное давление(Мпа) | Двойного действия | Однопоршневой шток | 0.12 | 0.06 | 0.05 | |||
Двойной поршневой шток | 0.15 | 0.1 | 0.08 | |||||
Двойной поршневой шток | 0.18 | 0.13 | 0.11 | |||||
Одностороннего действия | Стандарт | 0.2 | 0.15 | 0.13 | ||||
невращающийся | 0.23 | 0.18 | 0.16 | |||||
Максимальное давление | 0,7 Мпа | |||||||
Рабочая температура | 5 ~ 60 ° C | |||||||
Тип подушки | Резиновая подушка | |||||||
Допуск хода (мм) | ±0.1 | |||||||
Смазка | Не требовалось | |||||||
Установка | Бесплатно | |||||||
Точность без вращения | ±0.8° | ±0.5° | ||||||
Размер порта | M5x0.8 | G1/8 | ||||||

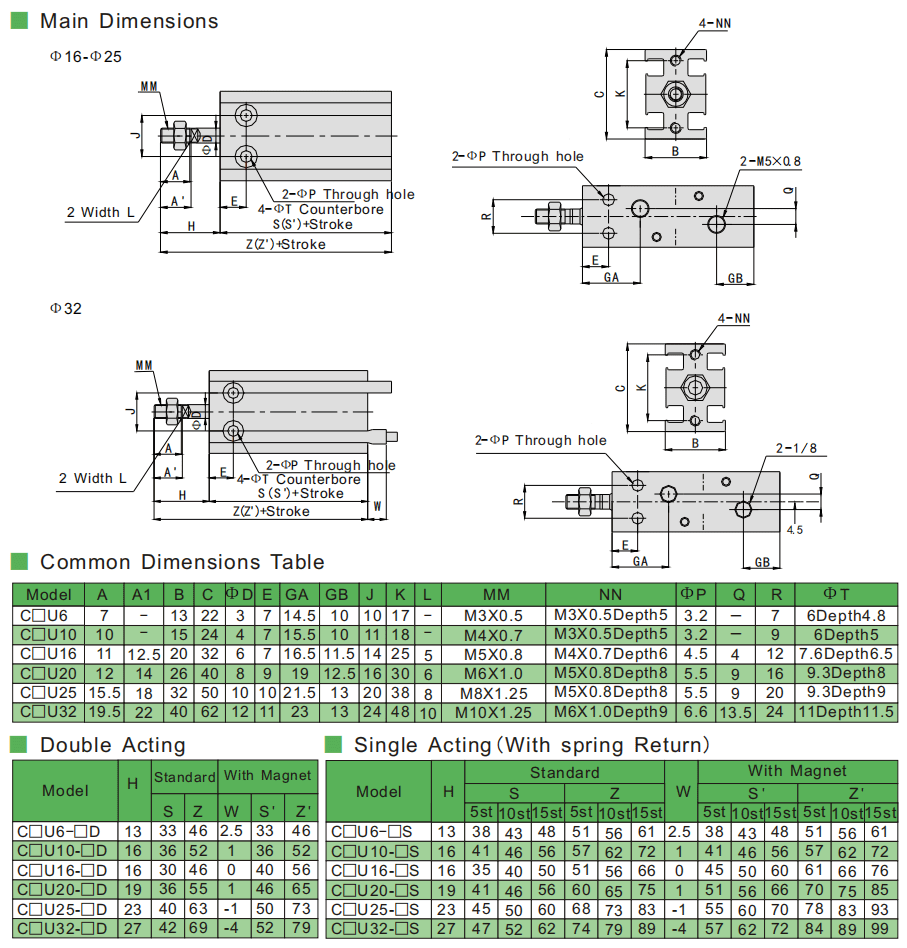

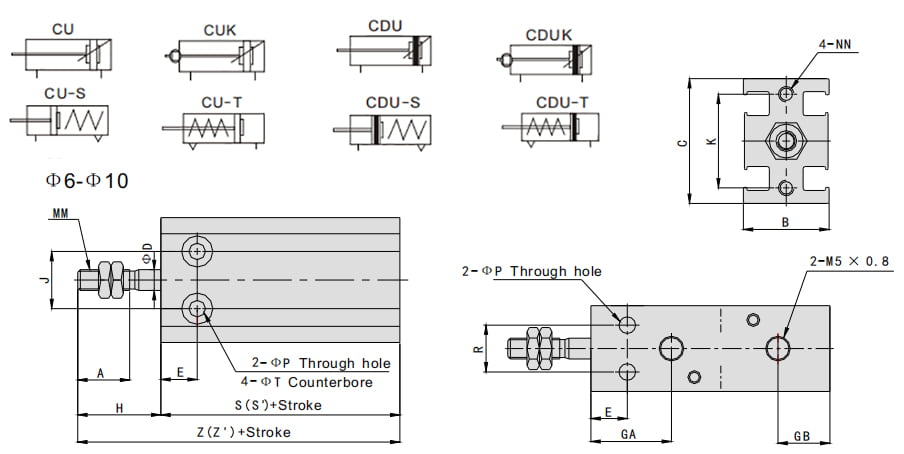

Основные размеры
