Крупногабаритный 3-портовый Электромагнитный Клапан Серии VP3145/3165/3185
1. VP3145/3165/3185 – это 3-портовый электромагнитный клапан большого размера с резиновым уплотнением.
2. Серию можно использовать в вакуумных установках или при низком давлении.
3. Обе серии доступны в нормально закрытом или нормально открытом исполнении.
Описание
■ Характеристика
1. Электромагнитный клапан серии VP3145/3165/3185 возможно использование в вакууме или при низком давлении.
2. Большая пропускная способность, малое сопротивление выхлопу.
3. Простое преобразование в N.C. или N.O.
4. Свободная ориентация монтажа.

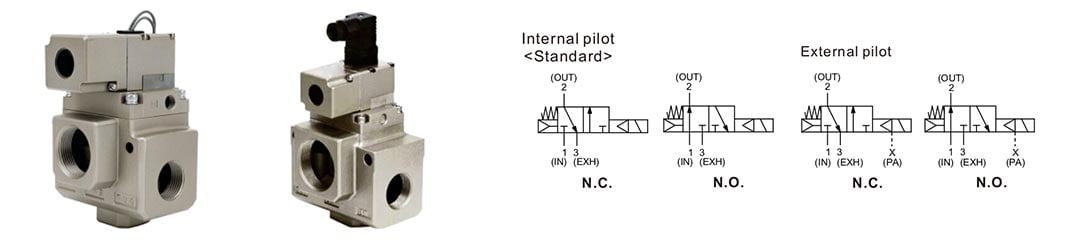

■ Символ

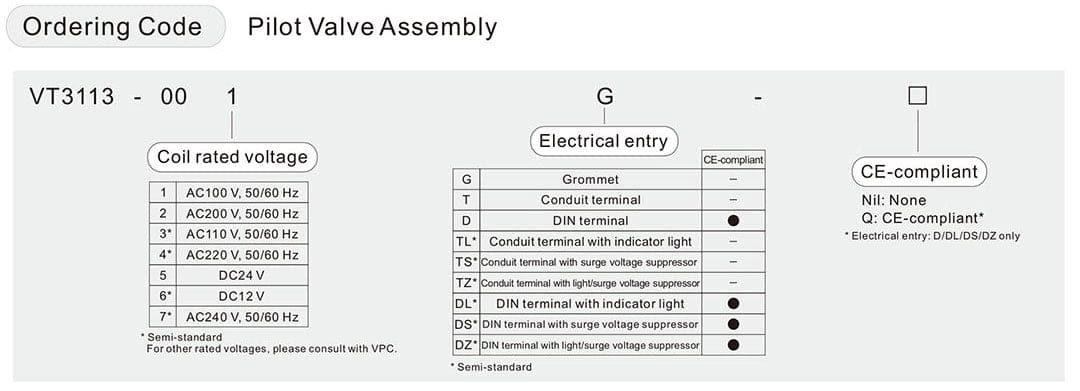

Примечание) Показанный выше узел контрольного клапана включает функциональную пластину и прокладку.
Спецификации продукта
■ Спецификация
Рабочая среда | Воздушный | |||||||
|---|---|---|---|---|---|---|---|---|
Тип приведения в действие | N.C. или N.O. (Трансформируемый) | |||||||
Пилотный тип | Внутренний пилот | Внешний пилот | ||||||
Для общего | Для вакуума/низкого давления | Для общего | ||||||
Рабочее давление | Основное давление | от 0,2 до 0,8 МПа | От -101,2 кПа до 0,8 МПа | от 0,2 до 0,8 МПа | ||||
Контрольное давление | от 0,2 до 0,3 МПа | Смотрите график слева. | ||||||
Рабочая температура | от 0 до 60С (Без замерзания) | |||||||
Время отклика*¹ | НА | AC | 30 мс или меньше | ВЫКЛ | AC | 30 мс или меньше | ||
(при давлении 0,5 МПа) | Постоянный ток | 40 мс или меньше | Постоянный ток | 30 мс или меньше | ||||
Макс. рабочая частота | 3 Гц | |||||||
Смазка*² | Требуется (Эквивалентно турбинному маслу Class1 ISO VG32) | |||||||
Ручное управление | Да (неблокирующийся) | |||||||
Ориентация монтажа | Неограниченный | |||||||
Ударопрочность/виброустойчивость*³ | 150/50 м/с² | |||||||
*1) Электромагнитный клапан серии VP3145/3165/3185 на основе теста динамических характеристик JIS B 8419: 2010. (Температура катушки 20 ° C, при номинальном напряжении, без ограничителя перенапряжения)
*2) Этот электромагнитный клапан требует смазки. Используйте турбинное масло класса 1 (ISO VG32).
*3) Ударопрочность: При проверке с помощью каплеуловителя в осевом направлении и под прямым углом к основному клапану и якорю как при включенном, так и при обесточенном состоянии неисправностей не возникло каждый раз для каждого условия. (Значения на начальном этапе)
Виброустойчивость: При однократном тестировании в диапазоне от 45 до 1000 Гц неисправностей не произошло. Испытание проводилось как при включенном, так и при обесточенном состоянии в осевом направлении и под прямым углом к основному клапану и якорю. (Значения на начальный период)
■ Технические характеристики соленоида
Электрический ввод | Стандарт | Втулка (G), Клемма трубопровода (T), клемма DIN (D) | |
|---|---|---|---|
Опция | Клемма трубопровода с индикаторной лампой (TL),Клемма трубопровода с ограничителем перенапряжения (TS),Клемма трубопровода с подсветкой /ограничителем перенапряжения (TZ),Клемма DIN с ограничителем перенапряжения (DS),Клемма DIN с подсветкой/ограничителем перенапряжения (DZ) | ||
Номинальное напряжение катушки | Переменный ток (50/60 Гц) | 100 В, 200 В, 110 В*¹, 220 В*¹, 240 В*¹ | |
Постоянный ток | 12V*¹, 24V | ||
Допустимые колебания напряжения | от -15 до +10% от номинального напряжения | ||
Кажущаяся мощность*² | AC | Стремительный | 73 ВА (50 Гц), 58 ВА (60 Гц) |
Удержание | 28 ВА (50 Гц), 17 ВА (60 Гц) | ||
Потребляемая мощность*² | Постоянный ток | 12 W | |
*1) Полустандартный
*2) При номинальном напряжении
■ Внешний пилот
Используйте внешнюю пилотную модель в следующих случаях
● Вакуум или низкое давление (0,2 МПа или менее): Тип вакуума/низкого давления
● Использование клапана с внешним дросселем подачи: Общий тип
● Давление воздуха в подающем отверстии низкое: Общий тип
● Сопротивление на выходной стороне невелико при продувке воздухом или заполнении воздушного бака: Общий тип
*1) Поддерживайте внешнее контрольное давление в пределах указанного ниже диапазона давлений.
*2) Преобразование внутреннего управляющего устройства и внешнего управляющего устройства невозможно.
■ Характеристики потока
Модель клапана | Размер порта | Характеристики расхода | ||||||
|---|---|---|---|---|---|---|---|---|
1 →2 (ВХОД →ВЫХОД) | 2→3 (ВЫХОД→ EXH) | |||||||
1 (ВХОД), 2 (ВЫХОД) | 3 (EXH) | C [дм³/(с · бар)] | b | Cv | C [дм³/(с · бар)] | b | Cv | |
VP3145 | 3/8 | 3/4 | 19 | 0.43 | 5.5 | 18 | 0.47 | 5.4 |
1/2 | 23 | 0.32 | 6.2 | 21 | 0.39 | 5.8 | ||
3/4 | 28 | 0.36 | 7.6 | 26 | 0.35 | 7 | ||
Модель клапана | Размер порта | Эффективная площадь (мм²) | ||
|---|---|---|---|---|
1 (ВХОД), 2 (ВЫХОД) | 3 (EXH) | 1 →2 (ВХОД → ВЫХОД) | 2→3 (ВЫХОД→ EXH) | |
VP3165 | 3/4 | 1 1/4 | 230 | 280 |
1 | 280 | 310 | ||
1 1/4 | 310 | 330 | ||
VP3185 | 1 1/4 | 2 | 570 | 650 |
1 1/2 | 650 | 670 | ||
2 | 650 | 670 | ||

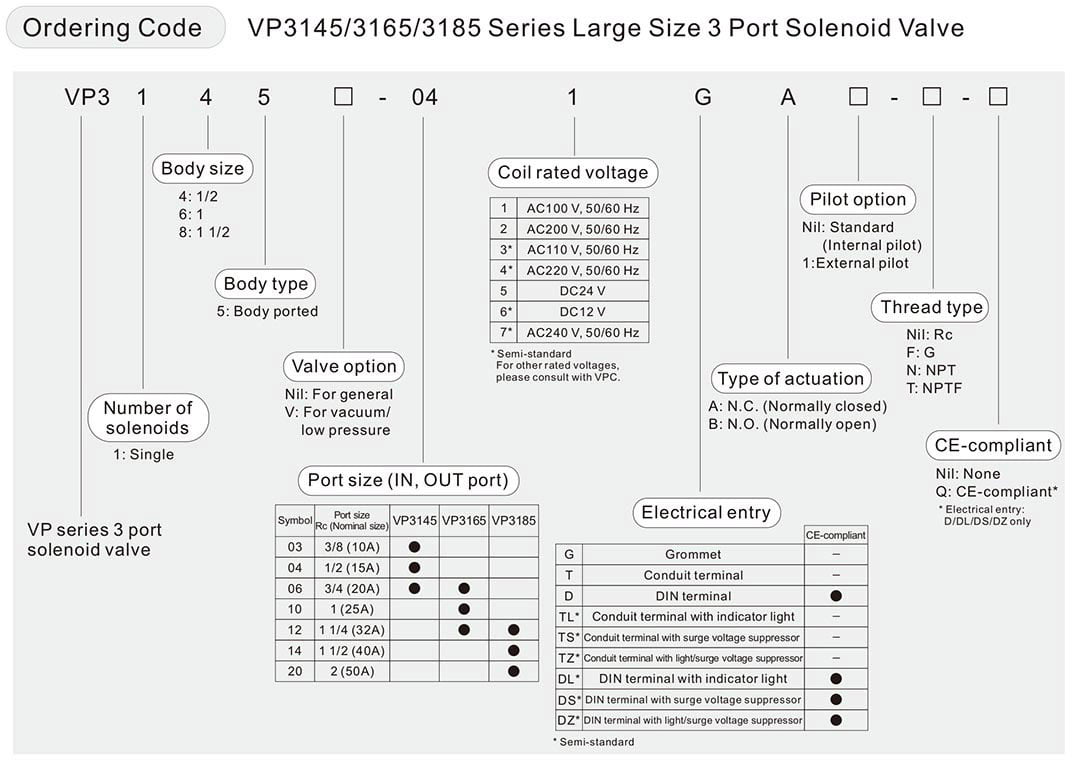

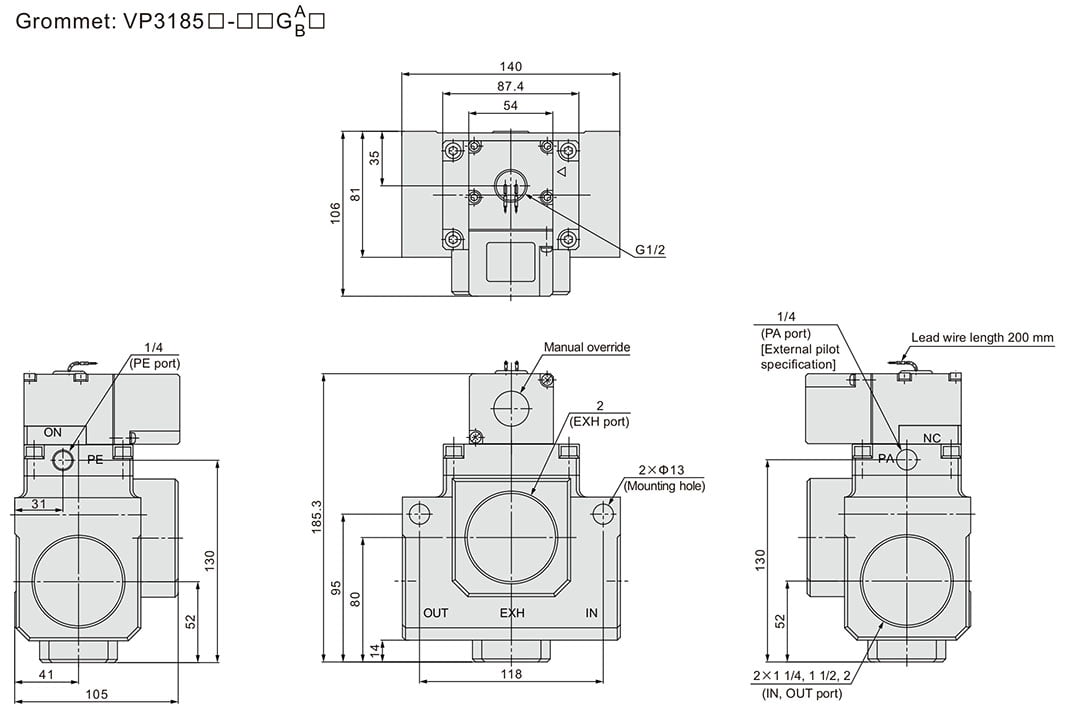

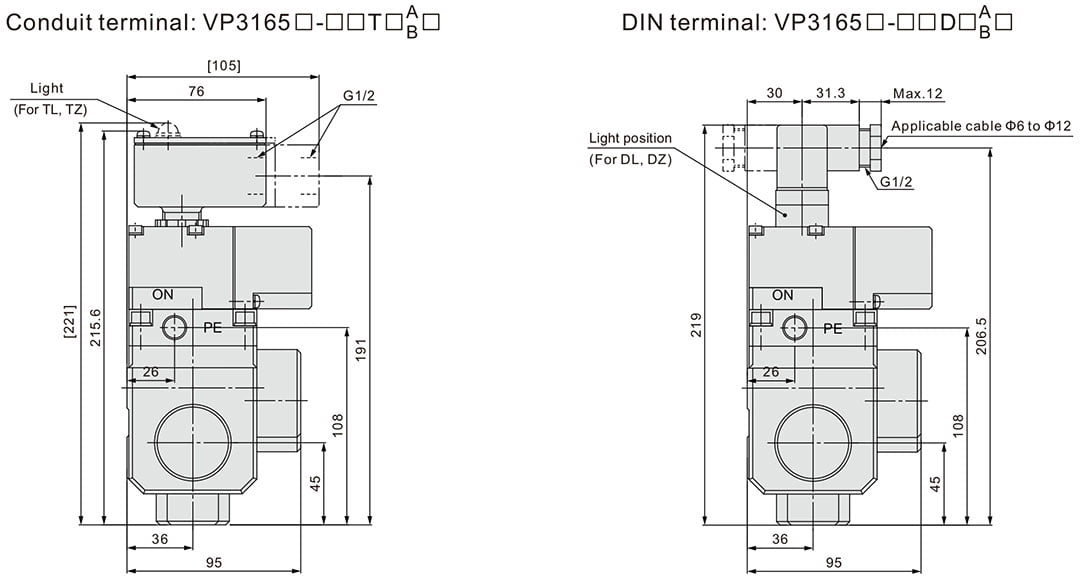

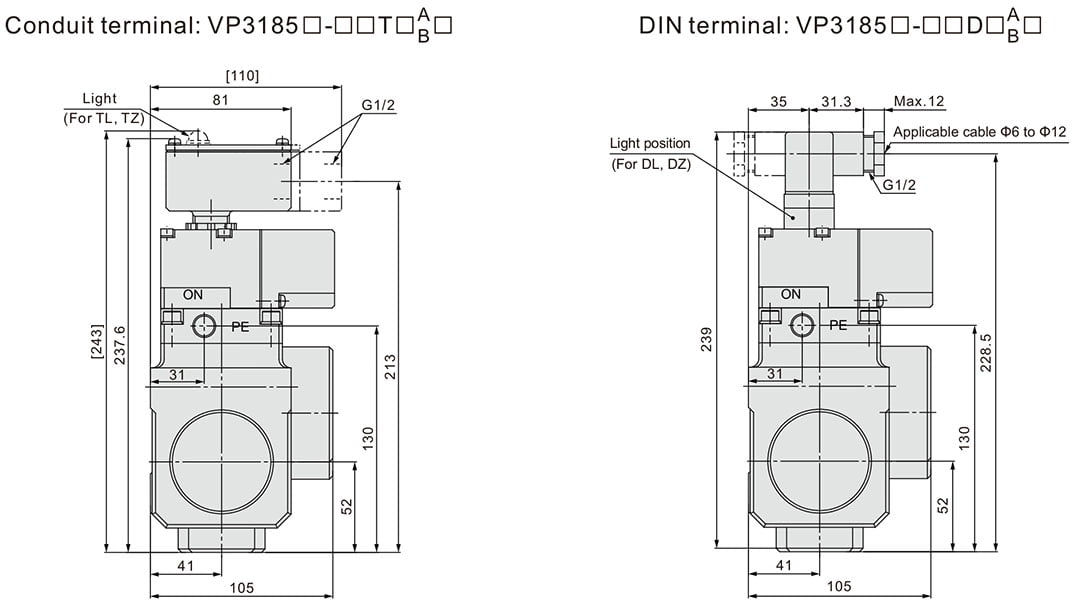

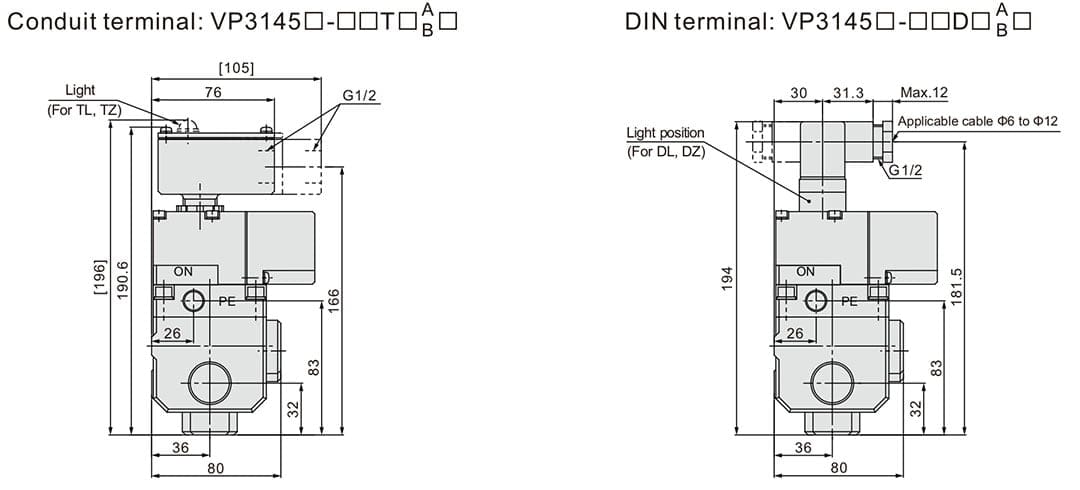

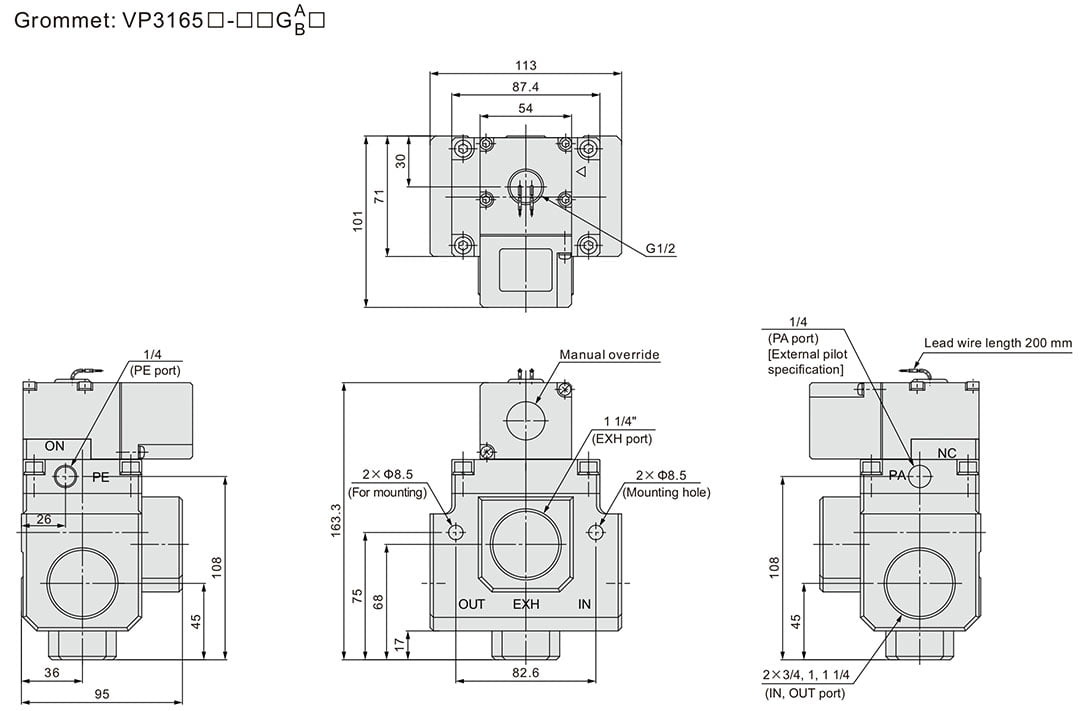

Основные размеры
* Внешний порт пилота (порт РА) 1/4 обрабатывается только для потоков в модели внешнего пилота.
[ ]: С индикатором света (TL, TZ)
