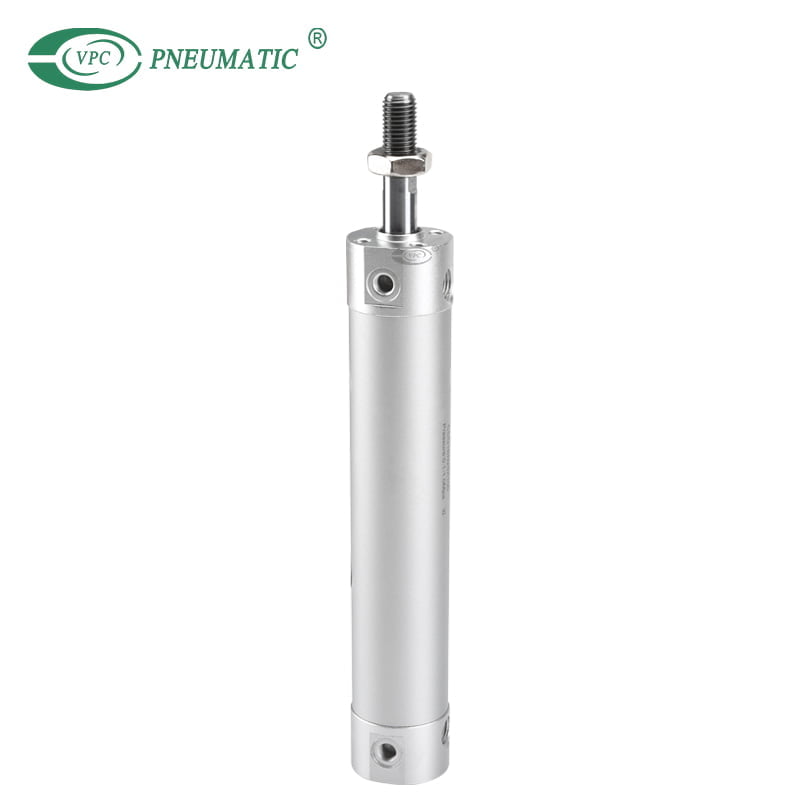

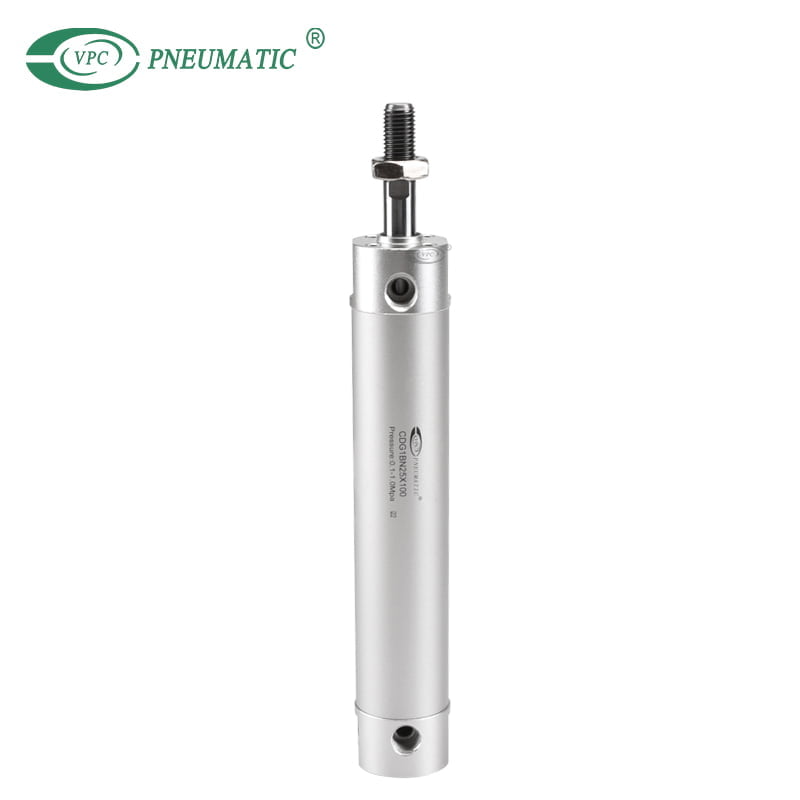

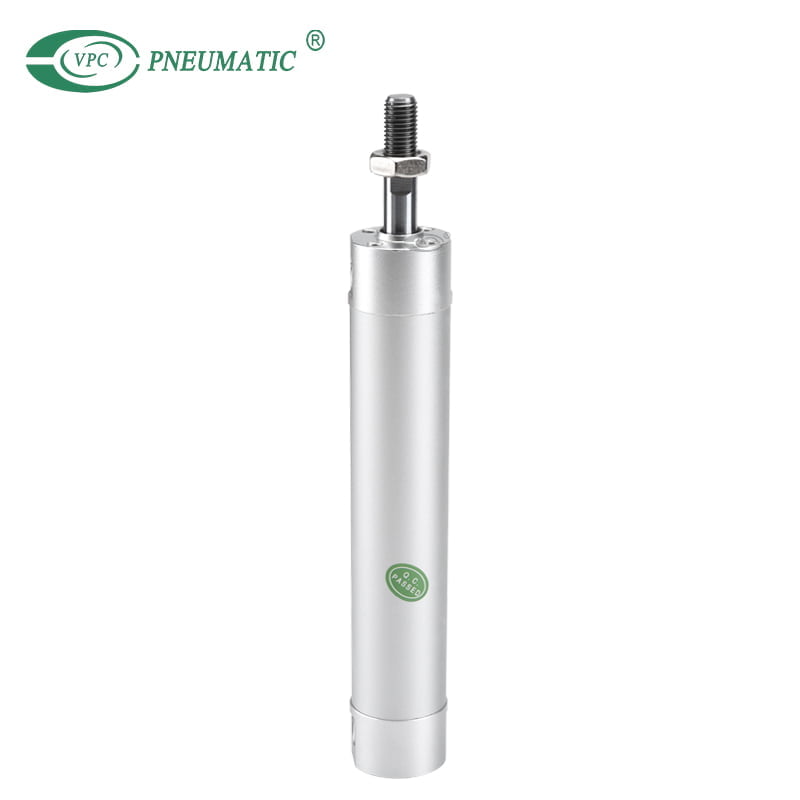

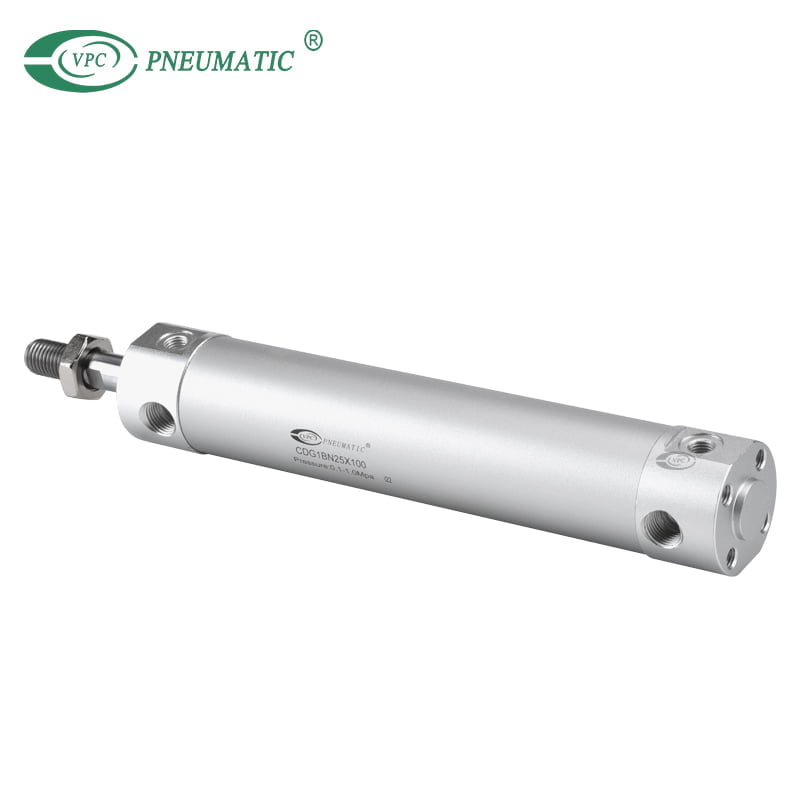

Мини пневмоцилиндр серии CDG1, плоским концом
1. Мини пневмоцилиндр серии CDG1, плоским концом предлагаются различные варианты монтажных кронштейнов.
2. Шток поршня с внутренней резьбой в стандартной комплектации.
3. Функция автоматического переключения.
Описание
■ Характеристика
1. Мини пневмоцилиндр серии CDG1, плоским концом выпускаются с восемью типоразмерами отверстий для удовлетворения потребностей всех областей применения.
2. Трубки изготовлены из ударно-прессованного алюминия, что обеспечивает исключительно гладкую поверхность, низкое давление отбора и плавность хода.
Спецификации продукта
■ Спецификация
Размер отверстия (мм) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
Действующий тип | Двойного действия, одинарный стержень | |||||||
Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||||
Надежное давление | 1.5 МПа | |||||||
Макс. рабочее давление | 1.0 МПа | |||||||
Минимальное рабочеедавление | 0,05 МПа | |||||||
Рабочая температура | без автоматического переключения: от -10 ℃ до 70 ℃ | |||||||
с автоматическим переключением: от -10 ℃ до 60 ℃ (Без замерзания) | ||||||||
Диапазон скоростей | От 50 до 1000 мм/с | От 50 до 700 мм/с | ||||||
Допуск хода | До 1000 +1,4мм, до 1500 +1,8мм | |||||||
Подушка | Резиновый бампер, воздушная подушка | |||||||
Монтаж | Базовый, Basic (без внутренней резьбы для крепления цапфы),Осевая опора, фланец штока, фланец головки, цапфа штока, цапфа головки, зажим | |||||||
