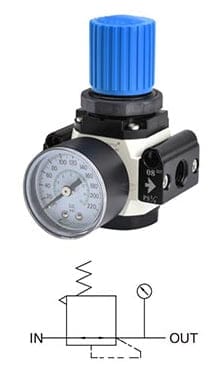

Пневматические Регуляторы Серии VR

Регулятор VR поддерживает постоянное рабочее давление, несмотря на колебания давления в магистрали и расход воздуха.

Описание

Примечание

* Максимальное давление для типа Low-pressure составляет 0,4 МПа.

* Возможны варианты резьбы G, PT и NPT.

* Примечание: манометры выпускаются на 10 или 16 бар, для других диапазонов давления обращайтесь в компанию VPC.

Расшифровка обозначения на примере клапана VR – 200 – 08 – □ – L – □ – □

VR – Регулятор

200 – Размер тела. 200: 200 Ширина корпуса. 300: 300 Ширина корпуса. 400: 400 Ширина корпуса.

08 – Размер присоединения. 01: G1/8″, 02: G1/4″, 03: G3/8″, 04: G1/2″, 06: G3/4″.

□(пустой) – Тип клапана. Пустой: Стандарт. VC: Перелив.

L – Код клапана. Пустой: Стандарт. L: Низкое давление.

□ – Манометром. Пустой: С манометром. O: Без манометра.

□ – Пустой: Манометром. N: Встроенный манометр.

Характеристики		VR200-01	VR200-02	VR200-03	VR300-02	VR300-03	VR300-04	VR400-02	VR400-03	VR400-04	VR400-06
Рабочая среда		сжатый воздух
Размер Присоединения		G 1/8″	G 1/4″	G 3/8″	G 1/4″	G 3/8″	G 1/2″	G 1/4″	G 3/8″	G 1/2″	G 3/4″
Гарантированное давление	0.15…0.8 МПа/0.15…1.2 МПа
Максимальное рабочее давление		1.0 МПа/1.6 МПа
Минимальное Рабочее Давление		0.8 МПа/1.0 МПа
Рабочая температура		+5…60 ℃
Тонкость очистки		20 мкм/5 мкм
