Пневмораспределитель 5/2 Серии 4M210
1. Функция пневмораспределитель NAMUR заключается в регулировании потока рабочей среды.
2. Сам клапан управляется электрическим соленоидом, который открывает и закрывает клапан, регулируя количество воздуха, подаваемого в пневматический привод.
Описание
■ Характеристика
1. Пневматические приводы преобразуют энергию в виде сжатого воздуха в движение.
2. Соленоид и привод работают вместе, регулируя поток, объем и направление.
3. Аналогично, клапан может приводиться в действие как в нормально закрытом, так и в нормально.

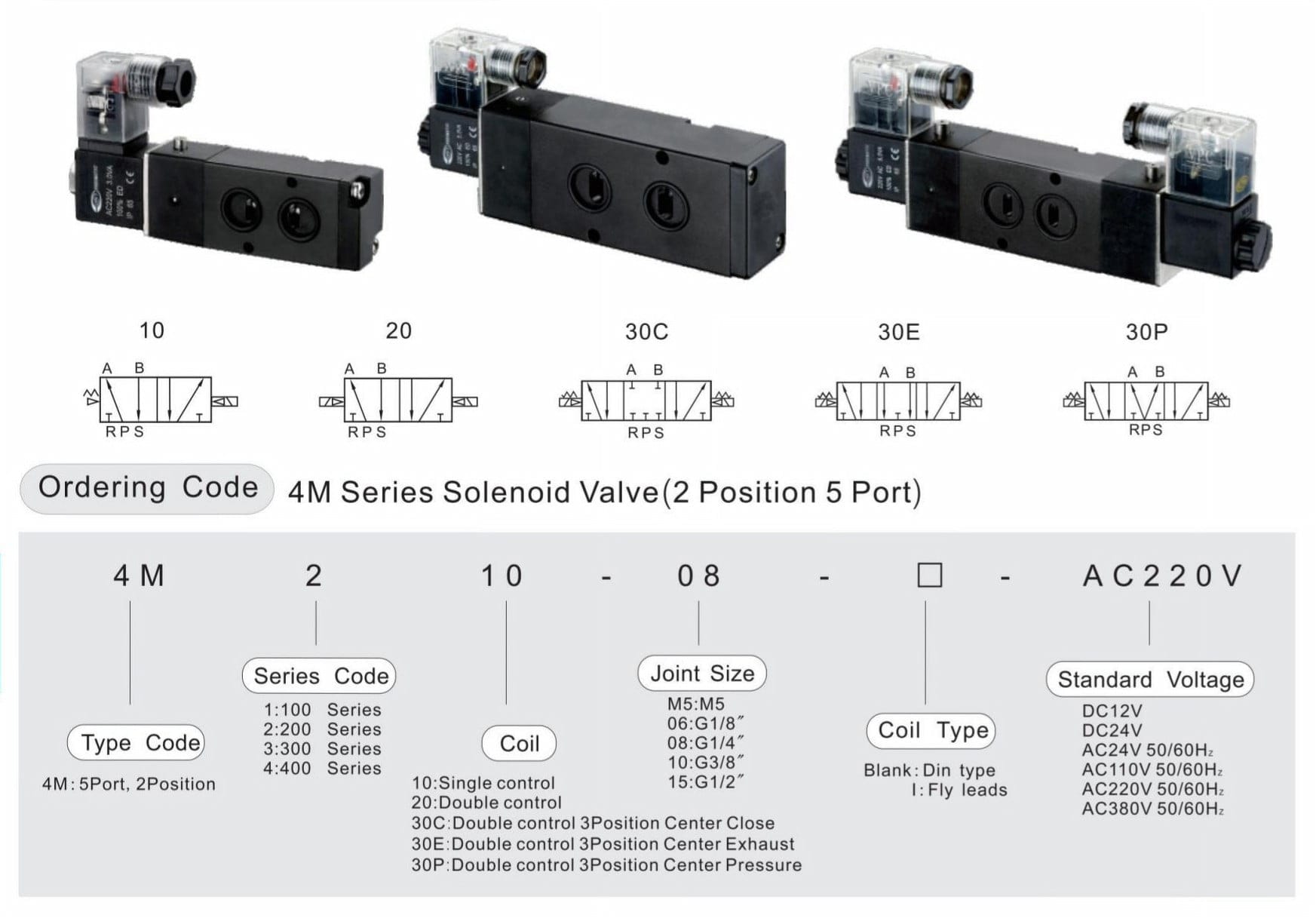

■ Код заказа 4M Серия пневматический клапан
Спецификации продукта
■ Спецификация
Модель | 4M110-M5 | 4M110-06 | 4M210-06 | 4M210-08 | 4M310-08 | 4M310-10 | 4M410-10 | 4M410-15 |
|---|---|---|---|---|---|---|---|---|
4M120-M5 | 4M120-06 | 4M220-06 | 4M220-08 | 4M320-08 | 4M320-10 | 4M420-10 | 4M420-15 | |
рабочая среда | Чистый воздух | |||||||
Тип действия | Внутреннее руководство | |||||||
Размер соединения | Импорт=M5 | Импорт = 1/8 | Импорт = 1/8 | Импорт = 1/4 | Импорт = 1/4 | Импорт = 1/4 | Импорт = 3/8 | Импорт = 1/2 |
Экспорт=M5 | Экспорт =1/8 | Экспорт =1/8 | Экспорт =1/8 | Экспорт = 1/4 | Экспорт =3/8 | Экспорт =3/8 | Экспорт = 1/2 | |
Площадь сечения | 5.5мм²(CV=0.31) | 12мм²(CV=0.67) | 14мм²(CV=0.78) | 16мм²(CV=0.89) | 25мм²(CV=1.4) | 30мм²(CV=1.68) | 30мм²(CV=1.68) | 50мм²(CV=2.79) |
Рабочее давление | От 0,15 до 0,9 Мпа | |||||||
Макс. давление | 1.2Мпа | |||||||
Рабочая температура | От -5 до 60 ℃ | |||||||
Диапазон напряжений | -15% до 10% | |||||||
Класс термостойкости | B | |||||||
Класс защиты | IP65 (DIN40050) | |||||||
Тип катушки | Тип Din, плавающие выводы | |||||||
Макс.Частота срабатывания | 4 раза / с | |||||||

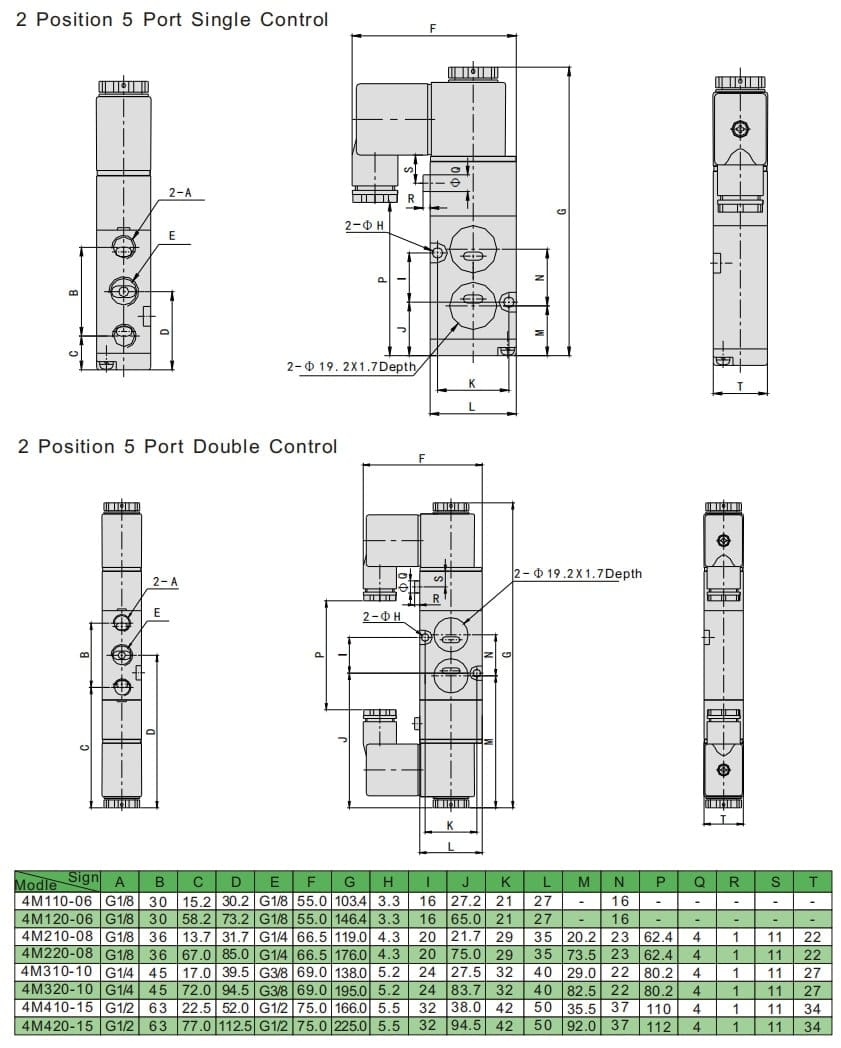

Основные размеры
