Пневмораспределитель 5/2 С Одним Управлением Серии 5V200

  1.  Пневмораспределитель 5V имеет внутреннее отверстие, в котором используется уникальная технология обработки, минимальное трение истирания, срок службы 100 миллионов раз.
  2.  Различные напряжения и рабочие типы доступны.
  3.  Различные виды обработки поверхности.
  4.  Присоединение: G1/8, G1/4.
  5.  Типы резьбы: G, NPT, PT, BSPP, и BSPT доступны.

Описание​

  Характеристика

  1.  Режим, ориентированный на управление: внутренний или внешний пилот.
  2.  Специальные заказные уплотнения Mitsubishi, нулевая утечка и чувствительный отклик.
  3.  Специальная технология обработки обеспечивает низкое трение внутреннего отверстия, срок службы более 15 000 000 циклов.
  4.  Для экономии монтажного пространства возможно формирование групп клапанов, интегрированных в основание.
  5.  Некоторые стандартные классы напряжения являются опциональными.
  6.  Катушки с разъемами DIN и катушки с плавающими выводами являются дополнительными.

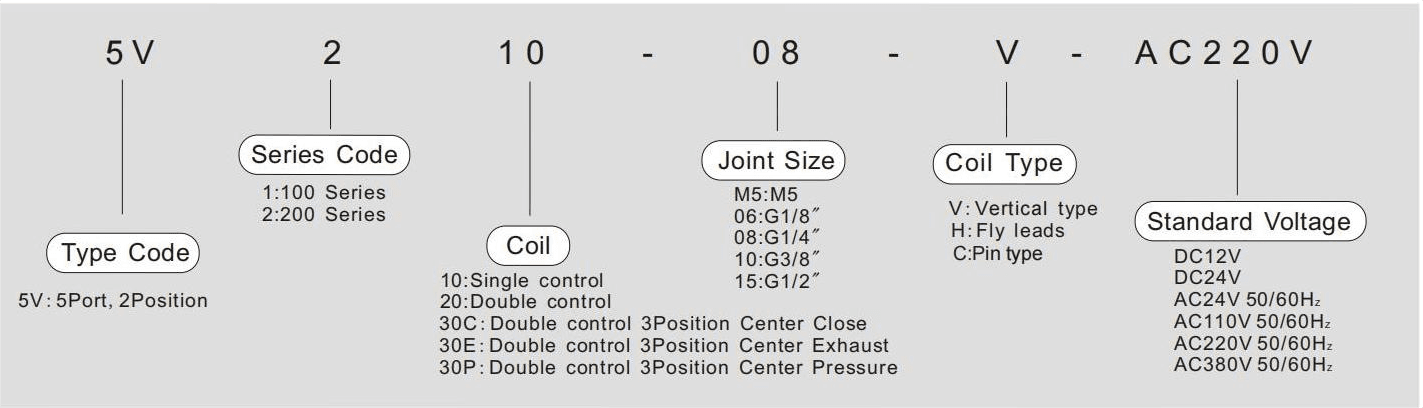

■  Код заказа        5V Серия соленоидный клапан

пневмораспределитель 5 2

Спецификации продукта

■  5V2□0□ Серия

Модель
5V210
5V220
5V230C
5V230E
5V230P
Рабочая среда
Воздух
Тип действия
Внутреннее руководство
Размер порта
G1/4″
Тип клапана
2-позиционный 5-портовый
3-позиционный 5-портовый
Значение CV
0.67
0.58
Максимальная частота срабатывания (Гц)
12
6
Время отклика (мс / 0,5 Мпа)
15
Рабочее давление
От 0,15 до 0,7 Мпа
Рабочая температура
От -10 до 60 ℃
Диапазон напряжений
Переменный ток: ± 15% Постоянный ток: ± 10%
Класс защиты
IP65 (DIN40050)
Класс термостойкости
B

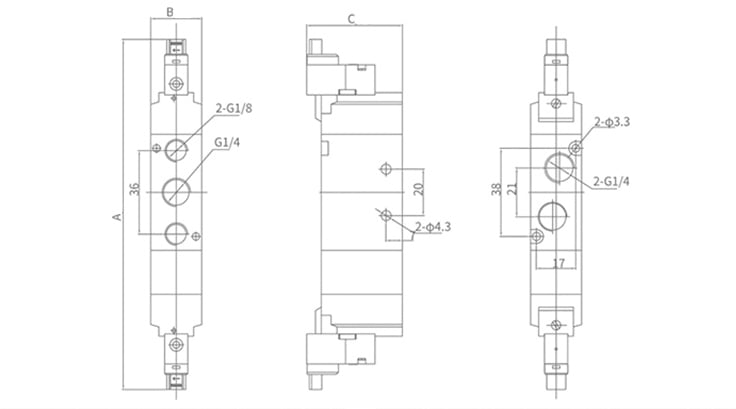

Основные размеры

клапан соленоидный 5v210
Модель
A
B
C
Тип V
Тип H
Тип C
5V110
86.4
87.7
93
18
34.35
5V120
108
110.4
121
18
34.35
5V130C
123
125.4
136
18
34.35
5V130E
123
125.4
136
18
34.35
5V130P
123
125.4
136
18
34.35
