Пневмораспределитель 5/3 Серии 5V

Пневмораспределитель 5V имеет внутреннее отверстие, в котором используется уникальная технология обработки, минимальное трение истирания, срок службы 100 миллионов раз.
Различные напряжения и рабочие типы доступны.
Различные виды обработки поверхности.
Присоединение: G1/8, G1/4.
Типы резьбы: G, NPT, PT, BSPP, и BSPT доступны.

Характеристика

1. Катушка клапана

10: Моностабильные пневмораспределители

20: Бистабильный пневмораспределитель

30С: Бистабильный 5 портов, 3 состояния центр закрыт

30Е: Бистабильный 5 портов, 3 состояния центр выхлоп

30P: Бистабильный 5 портов, 3 состояния центр давления

2. Напряжение питания: DC12в , DC24в, AC24в 50/60гц, AC110в 50/60гц, AC220в 50/60гц

3. Режим ориентированный на пилота: Внутренний пилот или внешний пилот.

4. Катушка пневмоклапана

V: Вертикальный тип; H: Летучий провод; C: Штыревой тип

5. Специальные индивидуальные уплотнения Mitsubishi, нулевая утечка и чувствительная реакция.

6. Для экономии монтажного пространства возможно формирование интегрированной клапанной группы с основанием.

7. Несколько клапанов могут быть интегрированы, что экономит место для установки.

Модель	5V210	5V230C
Рабочая среда	Чистый воздух (40 мкм)
Конструкция	внутренний пилотным
Тип распределителя	5 портов 2 состояния	5 портов 3 состояния
Номинальный Расход	0.67	0.58
Макс. частота действия	12Гц	6Гц
Время отклика	15 мс/0.5 МПа
Размер присоединения	1/4″
Рабочее давление	0.15~0.7МПа
Рабочая температура	-10~+60°С
Напряжение	AC:±15% DC:±10%
Класс изоляции	B
Степень защиты	IP65 (DIN40050)
Катушка	тип Din/тип токоподводящего провода
Уплотнения	NBR
Золотник	анодированный алюминий
Корпус клапана	алюминий

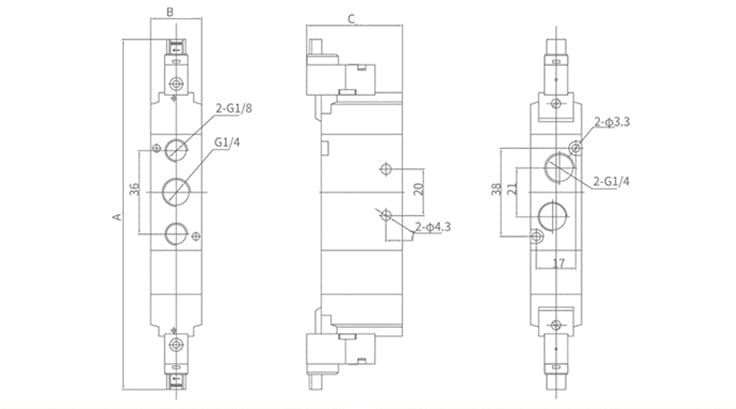

Модель	A(V тип)	A(H тип)	A(C тип)	B	C
5V210	96	97.2	102.5	22	41.3
5V220	119	121.4	132	22	41.3
5V230C	138	140.4	151	22	41.3
5V230E	138	140.4	151	22	41.3
5V230P	138	140.4	151	22	41.3
