Прецизионный датчик давления/вакуума с двухцветной цифровой индикацией серии ZSE40A(F)
1. Серия ZSE40A(F)/ISE40A – высокоточное цифровое реле давления с двухцветным дисплеем, подходящее для сжатого воздуха и неагрессивных жидкостей.
2. Z/ISE40 предназначен для измерения вакуума, положительного и смешанного давления. До 10 переключателей могут дублироваться одновременно, что упрощает настройку и эксплуатацию;4-разрядный дисплей для удобного считывания отображаемых значений.
3. Z/ISE40 соответствует требованиям UL / CSA, CE и RoHS
Описание
■ Характеристика
- двухцветный дисплей.
- энергосбережение.
- функция установки секретного кода, указанного оператором, когда ключ заблокирован.
- функция преобразования разрешения. Устраняет мерцание дисплея.
- вакуум, давление соединения и положительное давление могут отображаться в МПа или кПа.
■ Код заказа ZSE40A(F)/ISE40A Серия цифровых реле давления
Спецификации продукта
■ Спецификация
| Модель | ZSE40A (Вакуумное давление) | ZSE40AF (Сложное давление) | ISE40A (Положительное давление) | |||
|---|---|---|---|---|---|---|
| Диапазон номинального давления | от 0,0 до -101,3 кПа | от -100,0 до 100,0 кПа | от -0,1 до 1,0 МПа | |||
| Отображение/установка диапазона давления | от 10,0 до -105,0 кПа | от -105,0 до 105,0 кПа | от -0,105 до 1,05 МПа | |||
| Выдерживать давление | 500кПа | 500кПа | 1,5 МПа | |||
| Отображение/установка минимальной единицы измерения | 0,1 кПа | 0,1 кПа | 0,001 МПа | |||
| Рабочая среда | Отфильтрованный воздух, неагрессивный газ / негорючий газ | |||||
| Напряжение питания | От 12 до 24 В пост. тока ± 10 %, пульсация (размах) 10 % или менее (с защитой от полярности источника питания) | |||||
| Потребление тока | 45 мА или менее | |||||
| Выход переключения | Стандарт | NPN или PNP с открытым коллектором 1 выход или 2 выхода | ||||
| Макс.ток нагрузки | 80 мА | |||||
| Макс.приложенное напряжение | 28В (на выходе NPN) | |||||
| Остаточное напряжение | 1В или менее | |||||
| Время отклика | 2,5 мс (с функцией защиты от вибрации: 20, 100, 500, 1000, 2000 мс) | |||||
| Защита от короткого замыкания | Да | |||||
| Повторяемость | ±0,2% полной шкалы ±1 цифра | |||||
| Гистерезис | Режим гистерезиса | Переменная (0 или выше) | ||||
| Режим оконного компаратора | ||||||
| Аналоговый выход | Выходное напряжение | Выходное напряжениеe (Номинальное давление) | от 1 до 5 В ±2,5% полной шкалы | от 0,6 до 5 В ±2,5% полной шкалы | ||
| Линейность | ±1% полной шкалы | |||||
| Выходное сопротивление | прибл.1 кОм | |||||
| Текущий выход | Выходное напряжениеe (Номинальное давление) | от 4 до 20 мА ±2,5% полной шкалы | от 2,4 до 20 мА ±2,5% полной шкалы | |||
| Линейность | ±1% полной шкалы | |||||
| Сопротивление нагрузки | Максимальное сопротивление нагрузки: 300 Ом (напряжение питания 12 В) : 600 Ом (напряжение питания 24 В) Минимальное сопротивление нагрузки: 50 Ом | |||||
| Ввод с автоматическим сдвигом | Вход без напряжения (герконовый или полупроводниковый), низкий уровень: 0,4 В или меньше, вход 5 мс или дольше | |||||
| Отображать | 3 1/2-разрядный, 7-сегментный, 2-цветный ЖК-дисплей (красный/зеленый) | |||||
| Точность отображения | ±2% полной шкалы ±1 цифра (температура окружающей среды 25 ±3℃) | |||||
| Индикатор | Загорается, когда релейный выход включен. OUT1, OUT2: Апельсин | |||||
| Среда | Корпус | IP65 | ||||
| Работающий диапазон температур | Эксплуатация: от -5 до 50°C, Хранение: от -10 до 60°С (без конденсата и замерзания) | |||||
| Диапазон влажности окружающей среды | Эксплуатация/хранение: относительная влажность от 35 до 85 % (без конденсации) | |||||
| Выдержать напряжение | переменный ток 1000В в течение 1 минуты между клеммами и корпусом | |||||
| Изоляционное сопротивление | 50 МОм или более (500 В пост. тока измеряется мегомметром) между клеммами и корпусом | |||||
| Температурная характеристика | ± 2% полной шкалы (эталонная температура 25 ℃) | |||||
| Подводящий провод с разъемом | Маслостойкий виниловый кабель для тяжелых условий эксплуатации, 5 жил. Φ3.5, 2м Площадь проводника: 0,15 мм² (AWG26), внешний диаметр изолятора: 0,95 мм | |||||
| Стандарты | CE/RoHS, UL/CSA | |||||
*1)Если применяемое давление колеблется вокруг заданного значения, установите гистерезис выше диапазона колебаний, чтобы предотвратить вибрацию.
*2) Когда выбран аналоговый выход напряжения, аналоговый выход тока нельзя использовать вместе.
*3) Аналоговый выход напряжения невозможно использовать в сочетании с аналоговыми токовыми выходами

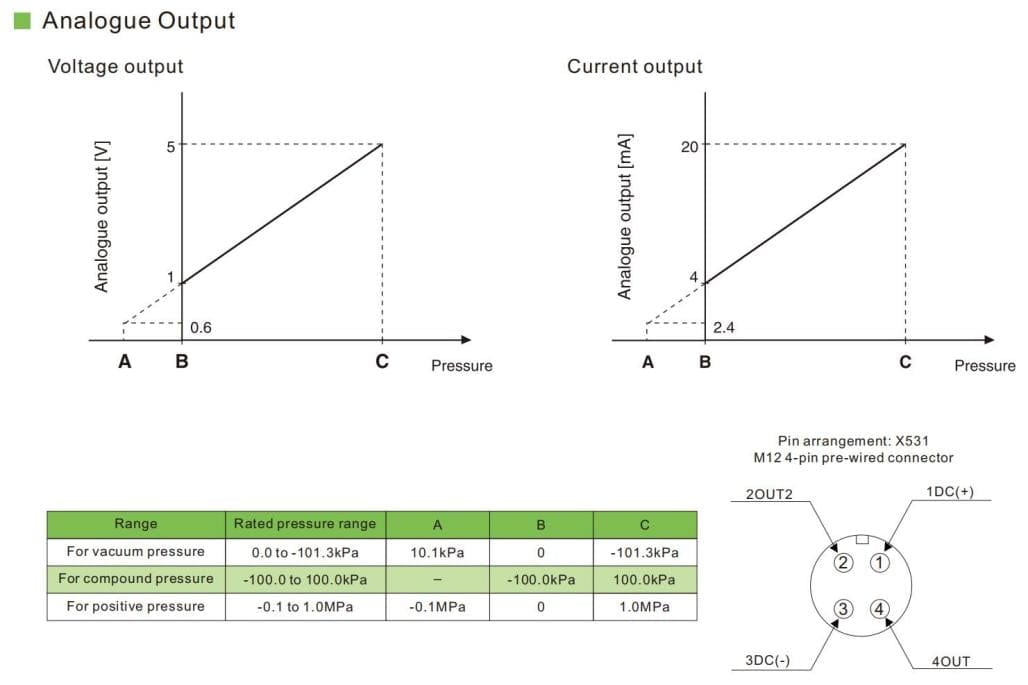

■ Аналоговый выход

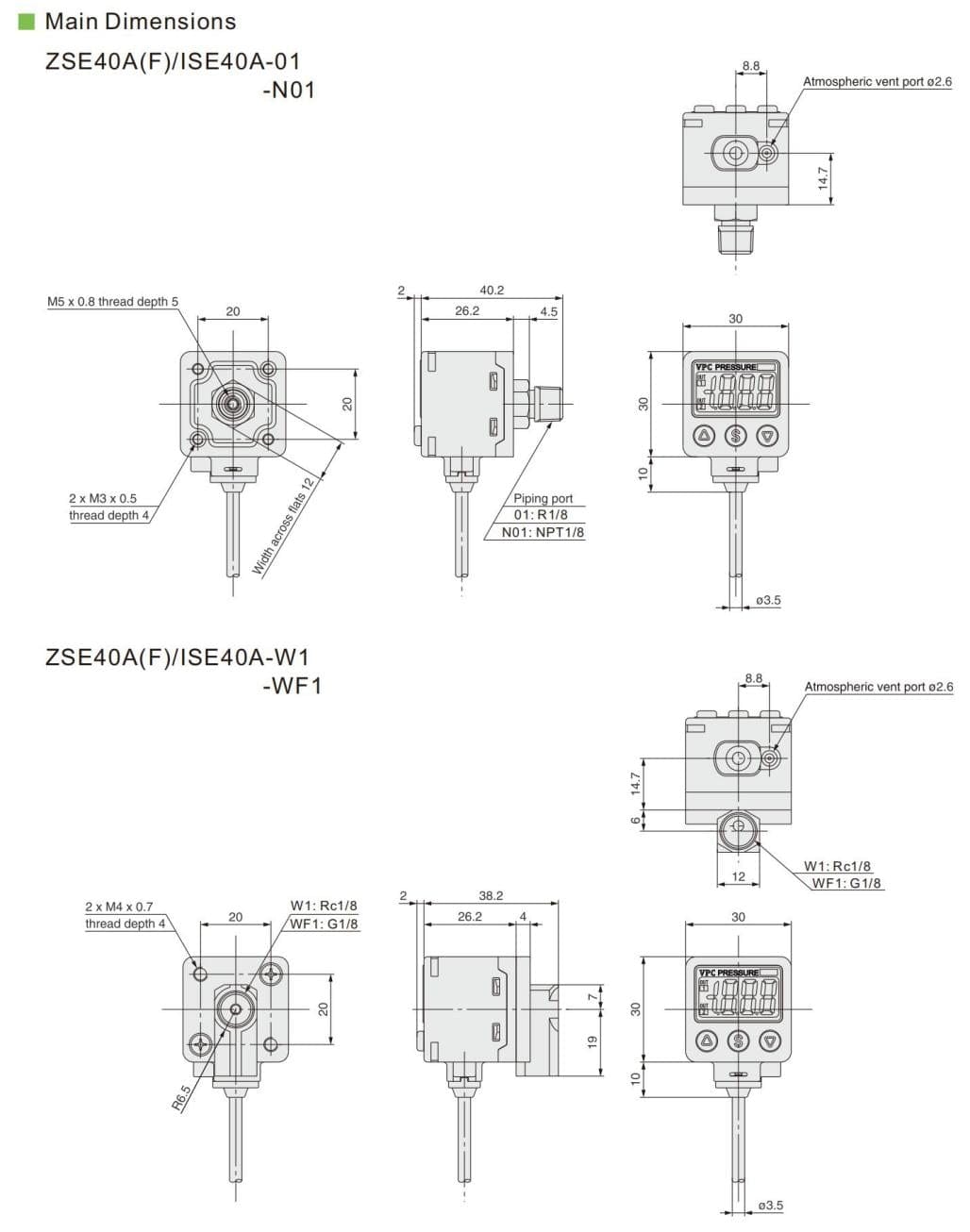

Основные размеры
