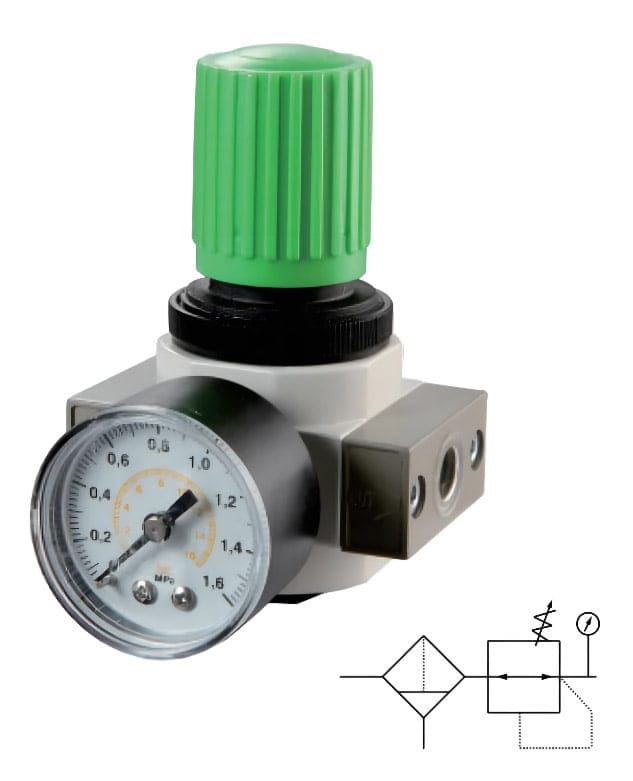

Регуляторы Давления Воздуха Серии OR
Регулятор давления воздуха для интегрированной установки может обеспечивать различные источники газа разного давления, передняя и задняя стороны каждого из них имеют выходное соединение.
Описание
· Характеристика
1. Падение давления на регуляторы было уменьшено для создания более эффективного устройства с максимальным заданным давлением 1,2 МПа.
2. Фиксирующая ручка регулировки предотвращает случайное изменение настроек. Опции включают монтажный кронштейн и установочные гайки для монтажа на панели и манометров.
3. Регуляторы OR выпускается в шести размерах корпуса с трубопроводами от 1/8″ до 1″ с типами резьбы Rc, NPT и G.
· Код заказа
Расшифровка обозначения на примере клапана OR – 1/4 – □ – MINI
OFR – Регулятор
1/4 – Размер присоединения. 1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″.
□ – Манометром. Пустой: 0.5…12 бар. 7: 0.5…7 бар.
MINI – Размер тела. MINI: Ширина корпуса 40 мм. MIDI: Ширина корпуса 55 мм. MAXI: Ширина корпуса 66 мм.
Технические характеристики
Характеристики | MINI | MIDI | MAXI | ||||||
|---|---|---|---|---|---|---|---|---|---|
Рабочая среда | сжатый воздух | ||||||||
Размер Присоединения | G 1/8″ | G 1/4″ | G 3/8″ | G 3/8″ | G 1/2″ | G 3/4″ | G 3/4″ | G 1″ | |
Материал корпуса | Корпус: Цинковое литье под давлением, Чаша фильтра и масло: Поликарбонат, Металлическая защита чаши: Алюминиевый сплав, Уплотнение: NBR, Регулировочная ручка: POM | ||||||||
Монтаж | С монтажной скобой | ||||||||
Положение сборки | Вертикальное положение ±5° | ||||||||
Особенность структуры | Металлокерамический фильтр с водоотделителем, MINI/MIDI: Регулятор мембранного типа,
MAXI: Регулятор поршня, прямой лубрикатор постоянной плотности. | ||||||||
Рабочая температура | от 0 до 60℃ | ||||||||
Положение сборки | Любой | ||||||||
Рабочее давление Диапазон регулировки | от 0.05 до 0.7 МПа | ||||||||
от 0.05 до 1.2 МПа | |||||||||
Давление на входе | 0.1…1.6 МПа | ||||||||
Вес | с манометром | 350g | 720g | 1200g | |||||
без манометра | 300g | 660g | 1100g | ||||||
Номинальный расход воздуха
Присоединение | G 1/8″ | G 1/4″ | G 3/8″ | G 3/8″ | G 1/2″ | G 3/4″ | G 3/4″ | G 1″ | |
|---|---|---|---|---|---|---|---|---|---|
MINI | OR — … (0.5…7бар) | 1000 | 1600 | 1800 | — | — | — | — | — |
OR — … (0.5…12бар) | 800 | 1500 | 1700 | — | — | — | — | — | |
MIDI | OR — … (0.5…7бар) | — | — | — | 3300 | 4000 | 4500 | — | — |
OR — … (0.5…12бар) | — | — | — | 3200 | 3500 | 3500 | — | — | |
MAXI | OFR — … (0.5…7бар) | — | — | — | — | — | — | 12000 | 12500 |
OFR — … (0.5…12бар) | — | — | — | — | — | — | 11000 | 11500 | |

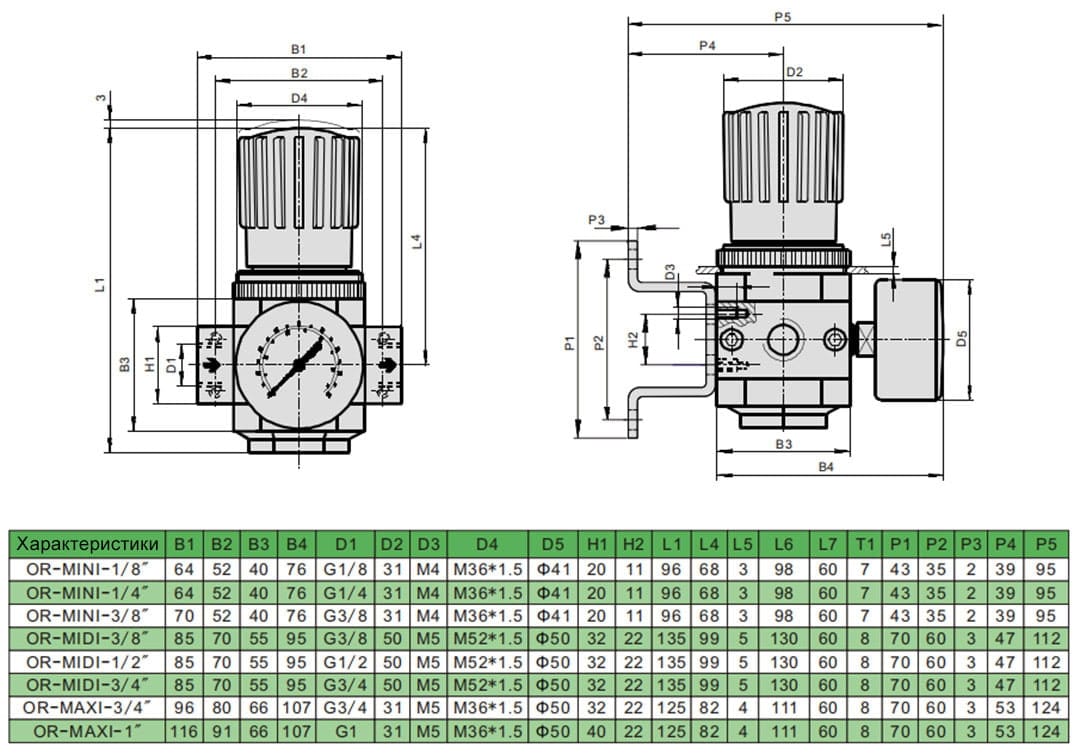

Основные Размеры
