Фильтр Регулятор с Манометром Серии VFR
1. VFR представляет собой фильтр регулятор давления, объединенные в единый блок, и очищает сжатый воздух от жидкого масла, конденсата и частиц грязи. Для специальных применений фильтрующий элемент размером 20 мкм может быть заменен на фильтрующий элемент размером 5 мкм.
2. VR регулятор поддерживает постоянное рабочее давление, несмотря на колебания давления в магистрали и количество потребляемого воздуха.
Описание
· Характеристика
1. VFR представляет собой фильтр и регулятор давления, объединенные в единый блок, и очищает сжатый воздух от жидкого масла, конденсата и частиц грязи. Для специальных применений фильтрующий элемент размером 20 мкм может быть заменен на фильтрующий элемент размером 5 мкм.
2. VR регулятор поддерживает постоянное рабочее давление, несмотря на колебания давления в магистрали и количество потребляемого воздуха.
Примечание
* Максимальное давление для автоматического слива серии V составляет 0,8 МПа.
* Максимальное давление для типа Low-pressure составляет 0,4 МПа.
* Возможны варианты резьбы G, PT и NPT.
· Код заказа
Расшифровка обозначения на примере клапана VFR – 200 – 08 – M – □ – 20 – □
VFR – Фильтр + Регулятор.
200 – Размер тела. 200: 200 Ширина корпуса. 300: 300 Ширина корпуса. 400: 400 Ширина корпуса.
08 – Размер присоединения. 01: G1/8″, 02: G1/4″, 03: G3/8″, 04: G1/2″, 06: G3/4″.
M – Тип дренажа. Пустой: Ручной слив воды. M: Полуавтоматический тип слива воды. AD: Автоматический отвод воды.
□(пустой) – Манометром. Пустой: С манометром. O: Без манометра.
20 – Тонкость очистки. Пустой: 20 мкм. 5: 5 мкм.
□ – Пустой: Манометром. N: Встроенный манометр.
Технические характеристики
Номинальный расход воздуха
Характеристики | VFR200-01 | VFR200-02 | VFR200-03 | VFR300-02 | VFR300-03 | VFR300-04 | VFR400-02 | VFR400-03 | VFR400-04 | VFR400-06 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
Рабочая среда | сжатый воздух | ||||||||||
Размер Присоединения | G 1/8″ | G 1/4″ | G 3/8″ | G 1/4″ | G 3/8″ | G 1/2″ | G 1/4″ | G 3/8″ | G 1/2″ | G 3/4″ | |
Минимальный расход воздуха | 15 cc | 50 cc | 80 cc | ||||||||
Гарантированное давление | 0.15…0.8 МПа/0.15…1.2 МПа | ||||||||||
Максимальное рабочее давление | 1.0 МПа/1.6 МПа | ||||||||||
Минимальное рабочее давление | 0.8 МПа/1.0 МПа | ||||||||||
Рабочая температура | +5…60 ℃ | ||||||||||
Тонкость очистки | 20 мкм/5 мкм | ||||||||||

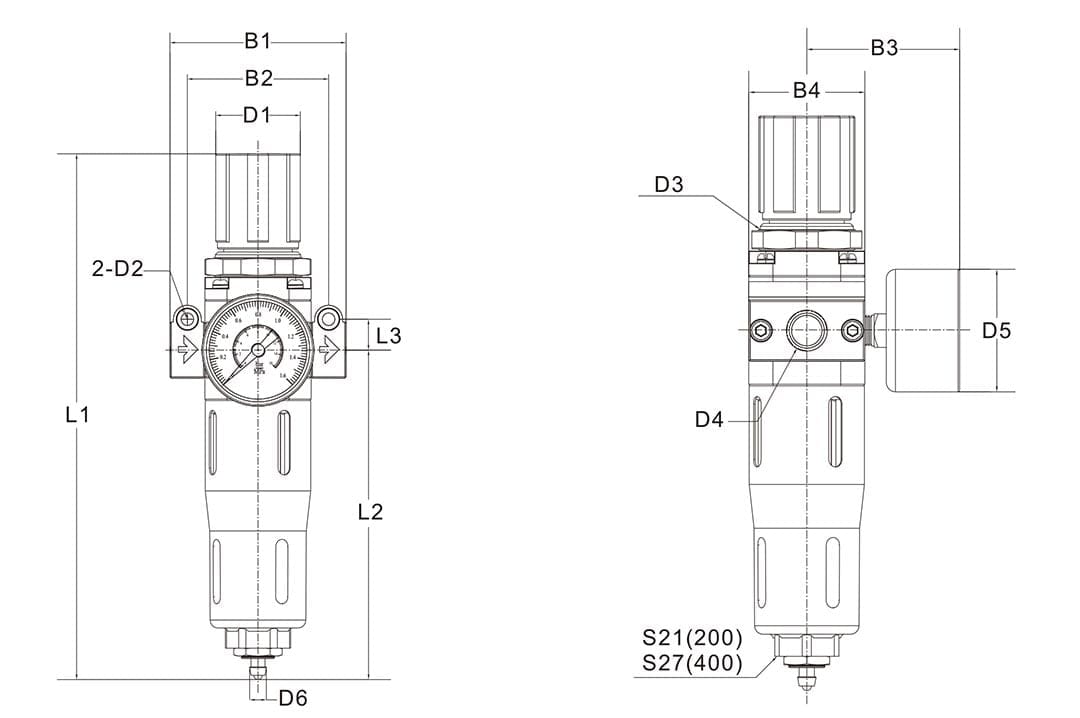

Основные Размеры
