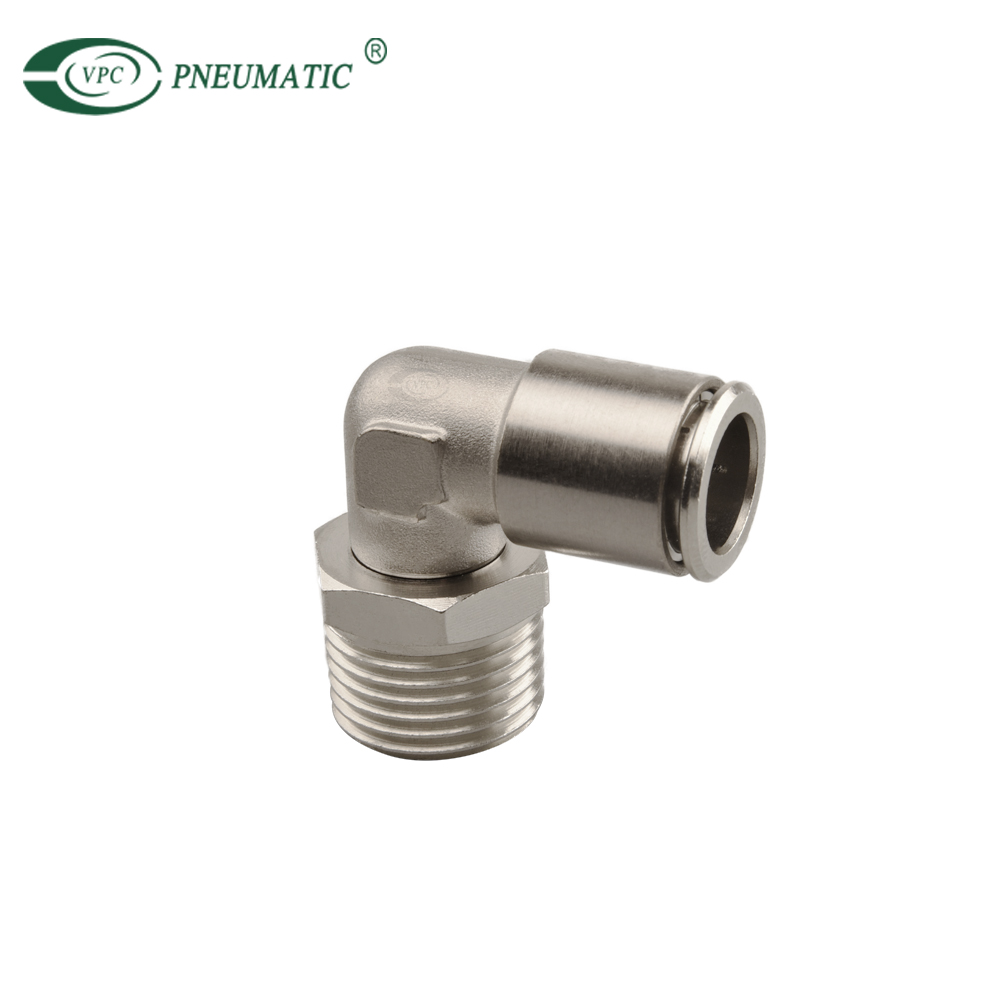

Фитинг Г-угловой с наружной резьбой VMPL
Фитинг Г-угловой с наружной резьбой VMPL в стандартной комплектации имеют компоненты из латуни с электролитическим никелевым покрытием.
Описание
■ Характеристика
1. Фитинг Г-угловой с наружной резьбой VMPL могут использоваться в жидких и температурных средах.
2. Применяемые размеры труб – от 3,2 до 16 и от 1/8″ до 1/2″.
3. Фитинг Г-угловой с наружной резьбой VMPL выпускается с присоединительной резьбой M, R, Rc, UNF, NPT и G.
■ Внутренняя структура
Спецификации продукта
■ Спецификация
Применимый тип жидкости | Воздух, Вода (без питьевой воды), вакуум | |
|---|---|---|
Диапазон рабочего давления | От -14 до 150 фунтов на квадратный дюйм | От -0,99 до 10 бар |
Диапазон рабочих температур | От -4 ℉ до 160℉ | От -15 ℃ до 71 ℃ |
Номинальный уровень вакуума | От 0 до 28 “Рт. ст. | |
Рекомендуемые трубки | PA, PE, PU, FEP, PFA | |
Модель | Размер трубки | Нитки |
|---|---|---|
VMPL4-M5 | 4 | M5 x 8 |
VMPL4-M6 | 4 | M6 x 1.0 |
VMPL4-01 | 4 | R 1/8 |
VMPL4-02 | 4 | R 1/4 |
VMPL6-M5 | 6 | M5 x 8 |
VMPL6-M6 | 6 | M6 x 1.0 |
VMPL6-01 | 6 | R 1/8 |
VMPL6-02 | 6 | R 1/4 |
VMPL6-03 | 6 | R 3/8 |
VMPL6-04 | 6 | R 1/2 |
VMPL8-01 | 8 | R 1/8 |
VMPL8-02 | 8 | R 1/4 |
VMPL8-03 | 8 | R 3/8 |
VMPL8-04 | 8 | R 1/2 |
VMPL10-01 | 10 | R 1/8 |
VMPL10-02 | 10 | R 1/4 |
VMPL10-03 | 10 | R 3/8 |
VMPL10-04 | 10 | R 1/2 |
VMPL12-01 | 12 | R 1/8 |
VMPL12-02 | 12 | R 1/4 |
VMPL12-03 | 12 | R 3/8 |
VMPL12-04 | 12 | R 1/2 |
