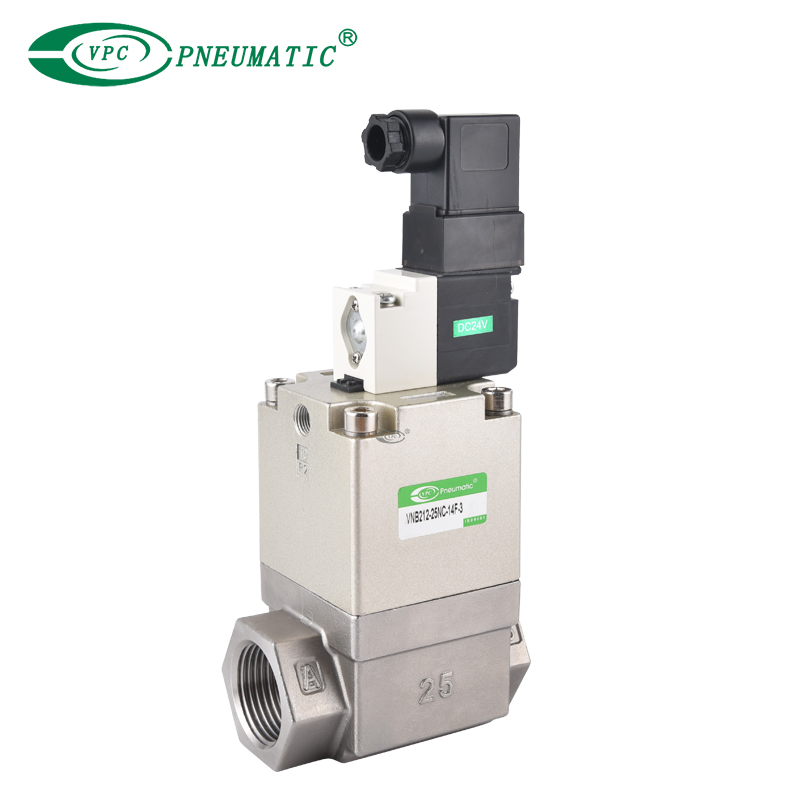

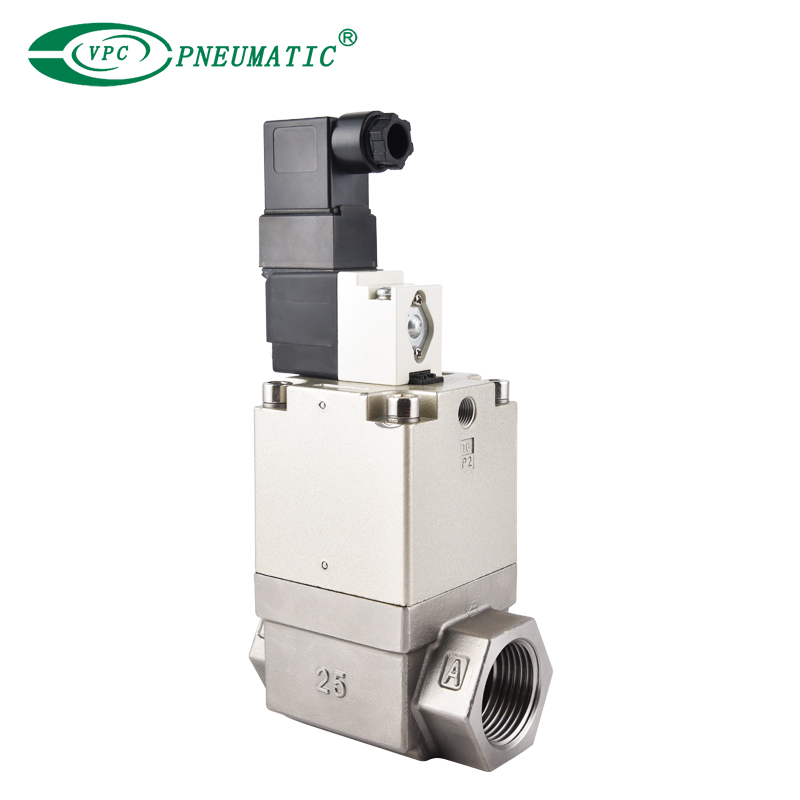

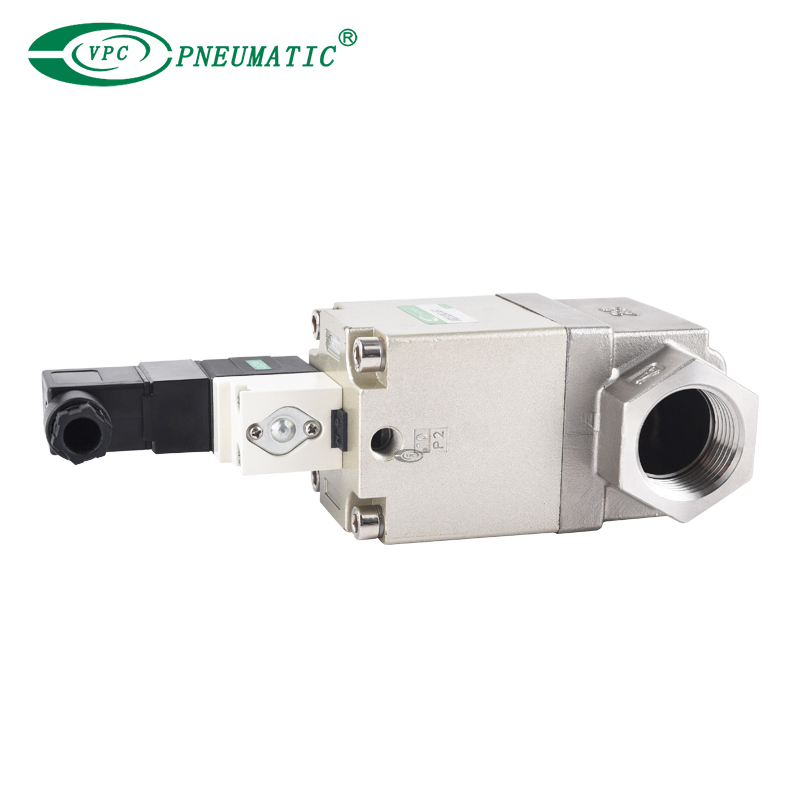

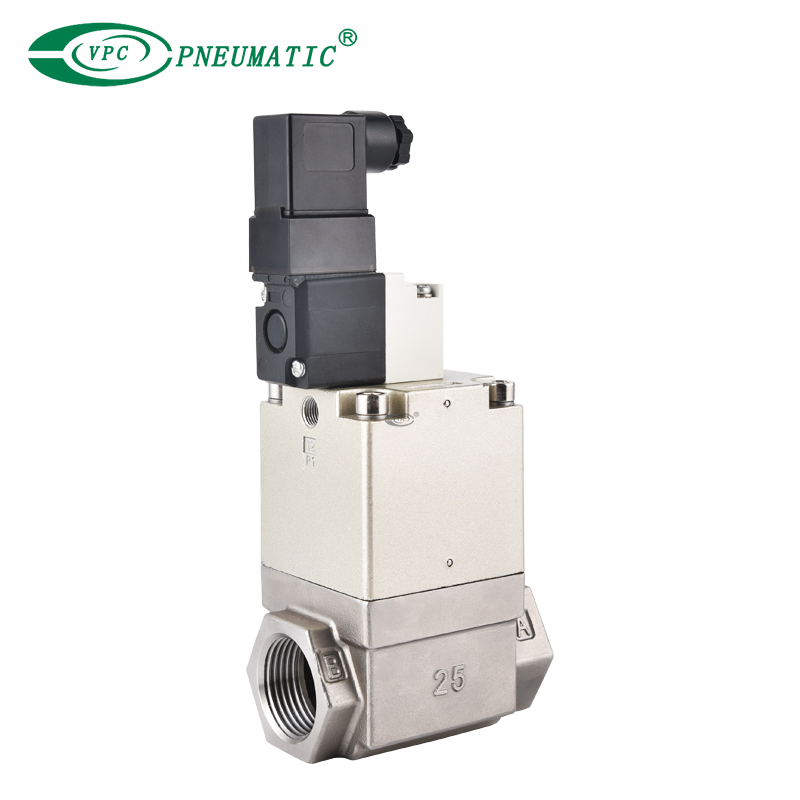

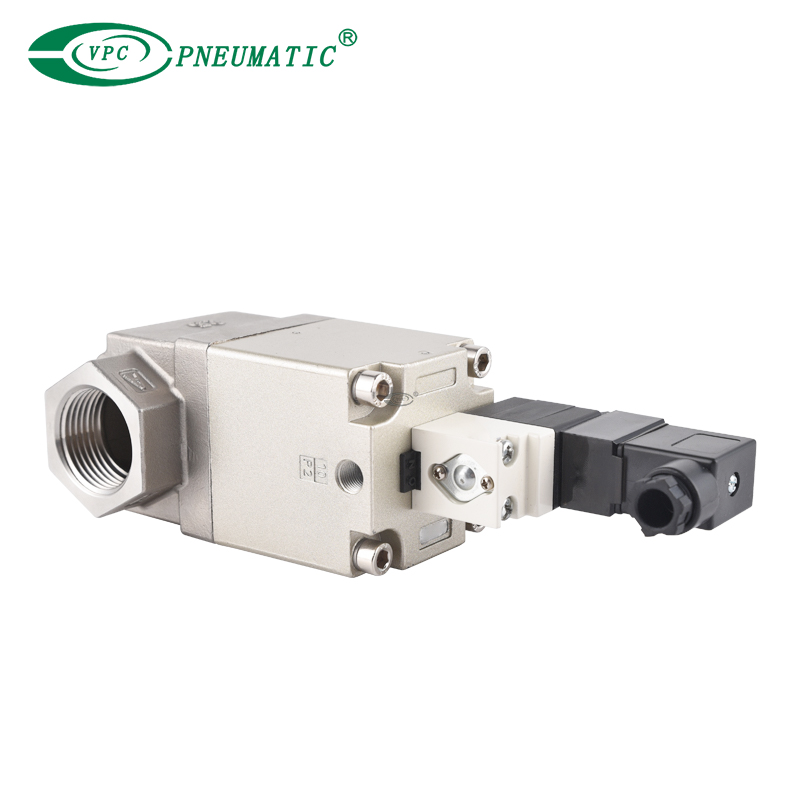

2/2 клапан для управления потоками различных серии VNB
2/2 клапан для управления потоками различных серии VNB предназначены для регулирования потока широкого спектра рабочих сред (включая жидкости, газы и пары) в промышленных приложениях. Их назначение — точное управление потоком среды для обеспечения эффективной работы технологического процесса. Пневматическое управление обеспечивает повышенную надёжность и производительность в сложных условиях эксплуатации.
■ Характеристика
1.Регулирование потока:
– 2/2 клапан серии VNB используются для регулирования и контроля потока различных технологических жидкостей и газов в промышленных системах.
– Обеспечивают точную модуляцию потока и герметичное перекрытие.
2.Автоматизация процессов:
– 2/2 клапан VNB интегрируются в автоматизированные системы управления процессами, что позволяет осуществлять дистанционное управление и мониторинг.
– Обеспечивают точное и надежное управление потоком в сложных промышленных процессах.
3.Универсальность:
– 2/2 клапан VNB выпускается из различных материалов, в разных размерах и с разными типами присоединений, что позволяет подобрать вариант под конкретные требования процесса.
– Подходит для работы с широким спектром сред, включая жидкости, газы и пар, и применяется в таких отраслях, как химическая, нефтехимическая и фармацевтическая промышленность.
4.Надежность и долговечность:
– 2/2 клапан VNB имеют прочную конструкцию и изготавливаются из высококачественных материалов, что обеспечивает долгий срок службы и стабильную работу.
– Разработаны для работы в жестких условиях, характерных для промышленных процессов.

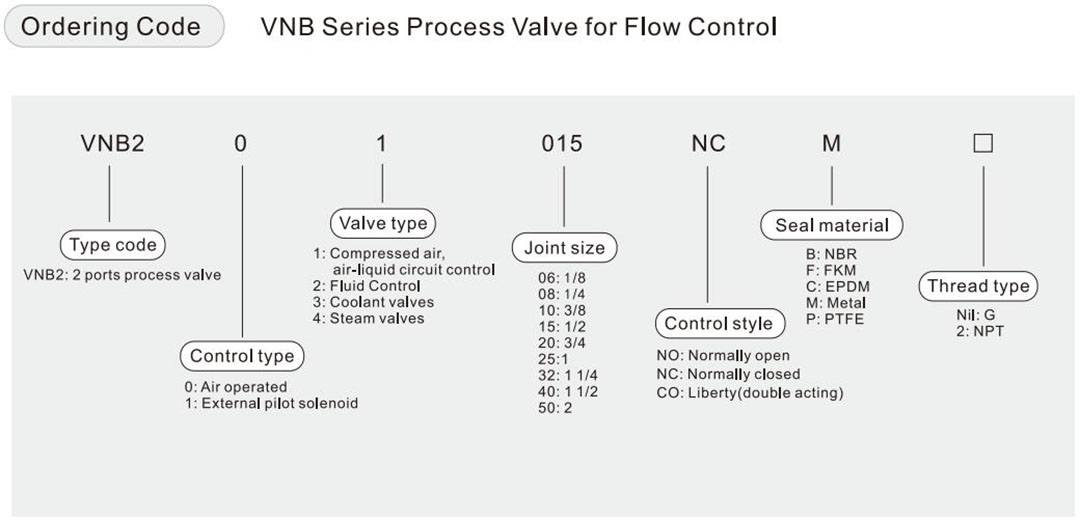

■ Код заказа VNB серии 2/2 клапан для управления потоками различных
■ Список проверяемых применимых сред
Модель | B VNB2□1—F C Материал уплотнения: NBR/FKM/EPDM | B VNB2□2—F C Материал уплотнения: NBR/FKM/EPDM | VNB2□3—M Материал уплотнения: металл | VNB2□4—P Материал уплотнения:PTFE | ||||
---|---|---|---|---|---|---|---|---|
Среда | NBR | FKM | EPDM | NBR | FKM | EPDM | Охлаждающая жидкость (от -5 до 60 °C) (для пневматического типа: от -5 до 99 °C) | Пар (от -5 до 180 °C) |
Воздух (стандартный, сухой): угарный газ (CO₂, не более 0,7 МПа); азот (N₂); турбинное масло; гидравлическое масло (кинематическая вязкость: 40–100 мм²/с) | Аргон, гелий, турбинное масло, гидравлическое масло (кинематическая вязкость: 40–100 мм²/с) | CO₂ (свыше 0,7 МПа) | Вода, масло, воздух, вакуум и др. (от -5 до 60 °C) | Вода, масло и др. (только для пневматического типа) (от -5 до 99 °C) |
■ Спецификация
Модель | B VNB2□1—F C Материал уплотнения: NBR/FKM/EPDM | B VNB2□2—F C Материал уплотнения: NBR/FKM/EPDM | VNB2□3—M Материал уплотнения: металл | VNB2□4—P Материал уплотнения: PTFE | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Корпус клапана | SS304 / алюминиевый сплав | |||||||||
Материал уплотнения | NBR | FKM | EPDM | NBR | FKM | EPDM | NBR | FKM | -5~180℃ | |
Температура среды | -5~60℃ | -5~99℃ | -5~60℃ | -5~99℃ | -5~60℃ | -5~99℃ | ||||
Температура окружающей среды | -5~50℃*1 (пневматический тип: до 60℃) | -5~60℃ | ||||||||
Давление опрессовки | 1,5 МПа | |||||||||
Рабочее давление | 0~1,0МПа | Стандартное присоединение N.O./N.C./C.O.: от низкого вакуума до 0,5 МПа | 0~1,0МПа | 0~0,9МПа | ||||||
N.C. с малым проходным отверстием: от низкого вакуума до 1,0 МПа | ||||||||||
Внешнее пилотное давление воздуха | Давление | 0,2~0,7 МПа | N.C.: 0,25~0,7 МПа N.O./C.O.: 0,1 + 0,25 × (давл.*5) ~ 0,25 × 0,25 × (давл.) МПа*2 | N.C.: 0,25~0,7 МПа N.O.: 0,1 + 0,25 × (давл.) ~ 0,7 МПа | N.C.: 0,3~0,7 МПа N.O.: 0,1 + 0,25 × (давл.) ~ 0,25 + 0,25 × (давл.) МПа | |||||
Смазка | не требуется (при необходимости используйте турбинное масло класса 1 ISO VG32*3) | |||||||||
Температура | -5~50℃ (пневматический тип: до 60℃) | -5~60℃ | ||||||||
Монтажное положение | Свобода*4 |
*1) 2/2 клапан VNB при этом замерзание не допускается.
*2) 2/2 клапан VNB в условиях низкого вакуума рабочее давление должно находиться в пределах 0,125~0,275 МПа.
*3) В случае применения уплотнительных материалов из EPDM подача масла не допускается.
*4) Для электромагнитных клапанов с внешним пневмоуправлением рекомендуется вертикальная установка катушки вверх или горизонтальное расположение.

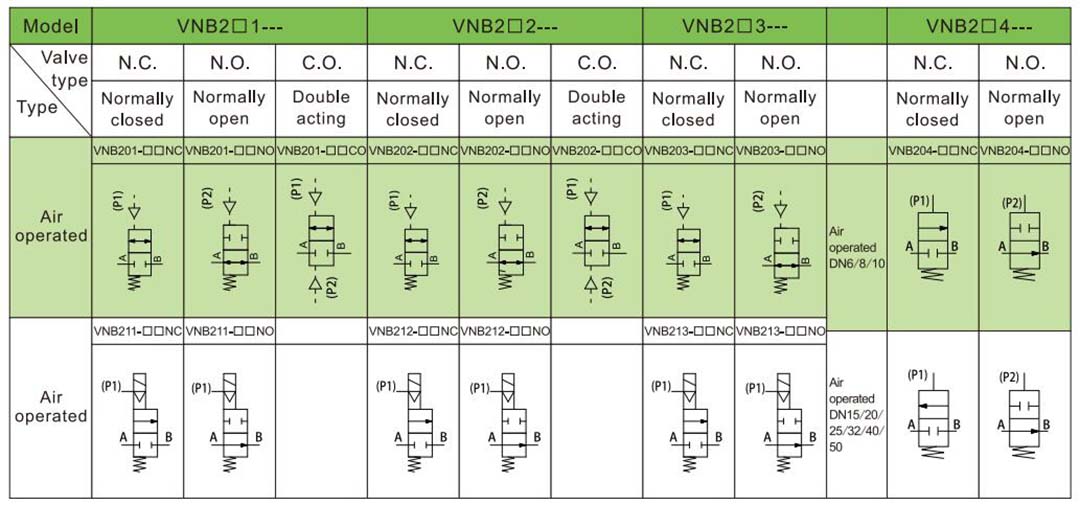

■ Символ

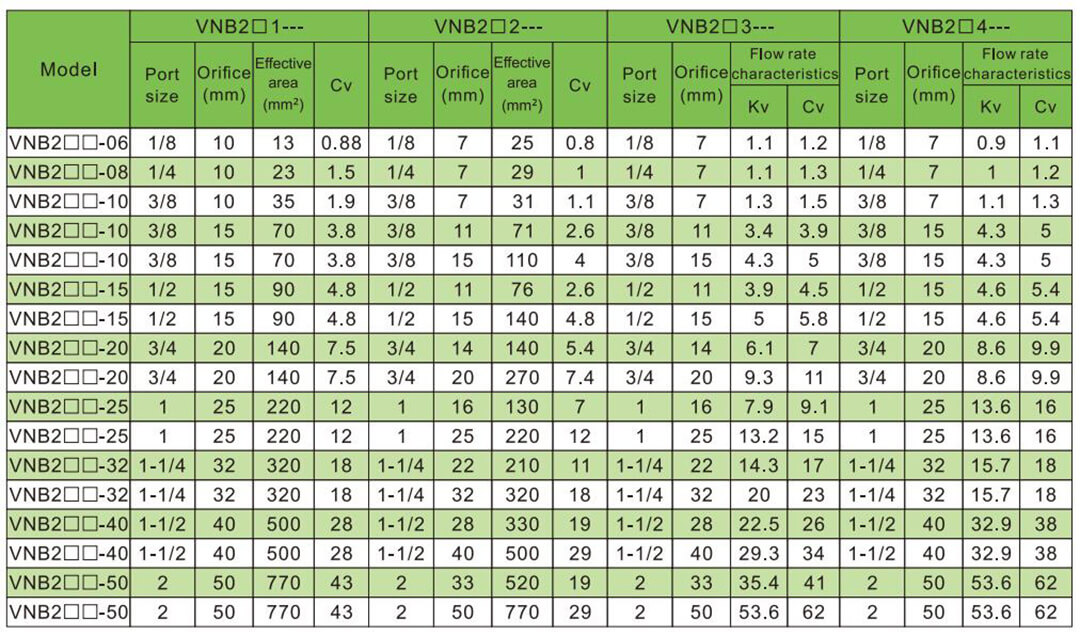

■ Спецификация

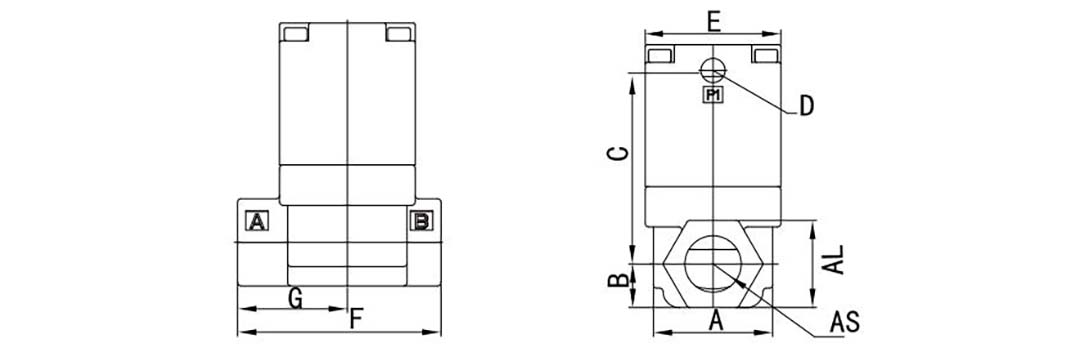

■ Основные размеры
Модель | Размер порта | A | B | C | D | E | F | G | AS | AL |
---|---|---|---|---|---|---|---|---|---|---|
DN 6 | 1/8 | 28 | 12,5 | 39,5 | 1/8 | 27 | 45 | 24 | 1/8 | 23 |
DN 8 | 1/4 | 28 | 12,5 | 39,5 | 1/8 | 27 | 45 | 24 | 1/4 | 23 |
DN 10 | 3/8 | 28 | 12,5 | 39,5 | 1/8 | 27 | 45 | 24 | 3/8 | 23 |
DN 10 | 3/8 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 3/8 | 27 |
DN 15 | 1/2 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 1/2 | 27 |
DN 20 | 3/4 | 46 | 17,5 | 60,5 | 1/8 | 50 | 80 | 43 | 3/4 | 33 |
DN 25 | 1 | 58 | 20 | 73 | 1/8 | 60 | 90 | 49 | 1 | 43 |
DN 32 | 1-1/4 | 68 | 26,5 | 94 | 1/8 | 77 | 105 | 52,5 | 1-1/4 | 48 |
DN 40 | 1-1/2 | 85 | 30 | 107 | 1/4 | 96 | 120 | 60 | 1-1/2 | 55 |
DN 50 | 2 | 100 | 37 | 123 | 1/4 | 113 | 140 | 70 | 2 | 66 |
