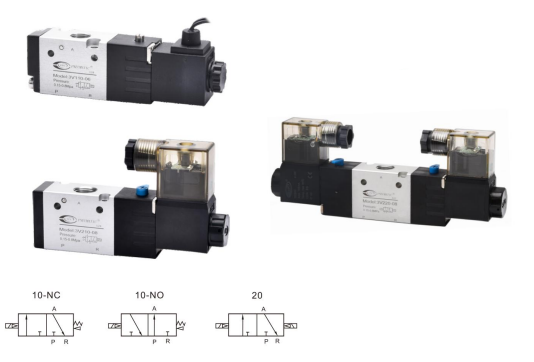

Пневмораспределитель 3/2 одиночный ответ серии 3V
- Пневмораспределител 3V1 имеет стабильный жизненный цикл, гарантированный 100000000 раз.
- Различные напряжения и рабочие типы доступны.
- Различные виды обработки поверхности, типы резьбы.
- Присоединение: M5, G1/8, G1/4, G3/8, G1/2.
- G, NPT, PT, BSPP, и BSPT доступны.
■ Характеристика
1. Тип распределителя: Двухпозиционный трехходовой клапан с одиночным ответом
2. Катушка: тип Din, тип токоподводящего провода
3. Тип управления: Нормально закрытый, нормально открытый
4. Напряжение питания: DC12в, DC24в, АС 24в 50гц, AC110в 50гц, AC220в 50гц, AC380в 50гц
5. Корпус: Алюминиевый сплав
6. Монтаж: в любом положении
7. Нет необходимости добавлять смазку.
8. Несколько клапанов могут быть интегрированы, что экономит место для установки.
9. Оснащен ручным устройством, прост в установке и отладке.
10. Различные стандартные уровни напряжения доступны для выбора.

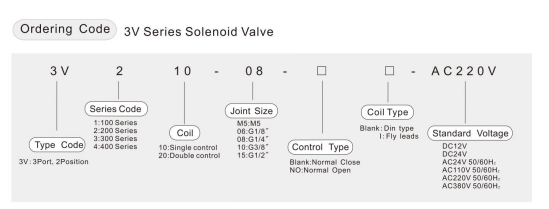

■ Код заказа
■ Спецификация
| Модель | 3V110-M5 | 3V110-06 | 3V210-06 | 3V210-08 | 3V310-08 | 3V310-10 | 3V410-15 |
|---|---|---|---|---|---|---|---|
| Рабочая среда | Чистый воздух | ||||||
| Тип действия | Внутреннее руководство | ||||||
| Размер соединения | Импорт=M5 | Импорт=1/8 | Импорт=1/8 | Импорт=1/4 | Импорт=1/4 | Импорт=3/8 | Импорт=1/2 |
| Экспорт=M5 | Экспорт=1/8 | Экспорт=1/8 | Экспорт=1/4 | Экспорт=1/4 | Экспорт=3/8 | Экспорт=1/2 | |
| Площадь сечения | 5.5mm² (CV=0.31) | 12mm² (CV=0.67) | 14mm² (CV=0.78) | 16mm² (CV=0.89) | 25mm² (CV=1.39) | 30mm² (CV=1.67) | 50mm² (CV=2.79) |
| Рабочее давление | 0,15–0,9 МПа | ||||||
| Максимальное рабочее давление | 1,2 МПа | ||||||
| Рабочая температура | -5–60 °C | ||||||
| Допуск напряжения | -15–10% | ||||||
| Степень термостойкости | B | ||||||
| Класс защиты | IP65 (DIN40050) | ||||||
| Тип катушки | Тип DIN, свободные выводы | ||||||
| Максимальная частота действия | 5 раз/с | 4 раз/с | |||||
■ Основные размеры
