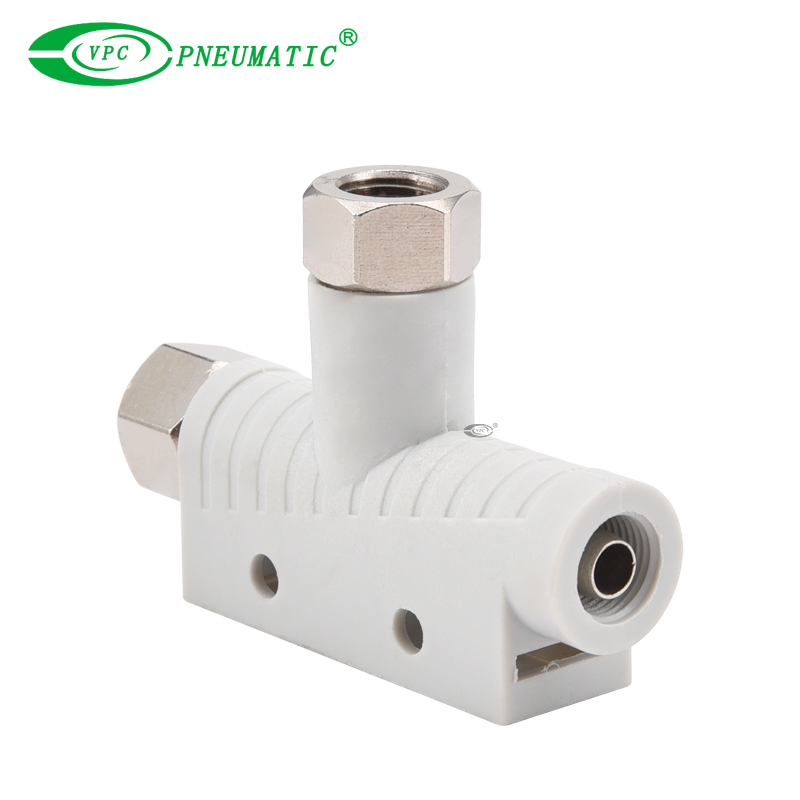

Базовые вакуумные эжекторы серии VBP
Базовые вакуумные эжекторы серии VBP имеет сверхлёгкий пластиковый корпус, что делает его идеальным для динамичных применений, таких как робототехника. Эффективная конструкция обеспечивает низкий расход воздуха и тихую работу благодаря встроенному глушителю. Прямоточная, линейная конструкция позволяет легко устанавливать устройство непосредственно в вакуумную магистраль или монтировать в ряд для многоточечного всасывания. Это простой и надёжный вакуумный эжектор для быстрого перемещения заготовок.
■ Характеристика
1. Интегрированная конструкция «всё в одном»
Объединяет базовые вакуумные эжекторы, управляющие клапаны, фильтр и глушитель в одном компактном корпусе. Это исключает необходимость сложной прокладки труб и проводки, упрощает проектирование системы и сокращает время монтажа.
2. Высокая эффективность
Передовая эжекторная технология обеспечивает высокий расход всасывания и быстрое создание вакуума при минимальном потреблении сжатого воздуха, предлагая эффективную альтернативу традиционному вакуумному насосу.
3. Модульная и масштабируемая конструкция
Базовые вакуумные эжекторы VBP доступен как отдельное устройство или может быть легко установлен на коллекторе централизованной многоточечной вакуумной системы. Обеспечивает максимальную гибкость при проектировании оборудования и для будущего расширения.
4. Интегрированное управление и обратная связь
Встроенные клапаны подачи/сброса обеспечивают точное управление циклами захвата и освобождения. Опциональный цифровой датчик давления даёт возможность получать обратную связь в реальном времени и задавать точные уровни вакуума.
Применение
1. Роботизированная обработка и концевые захваты (EOAT)
Базовые вакуумные эжекторы серии VBP компактная и лёгкая конструкция позволяет монтировать эжектор непосредственно на робо-руку, снижая инерцию и обеспечивая быстрые и точные перемещения.
2. Автоматизированные системы «Pick & Place»
Высокая скорость реакции и большой поток всасывания гарантируют надёжный захват и освобождение деталей на скоростных линиях сборки и упаковки.
3. Транспортировка и зажим материалов
Базовые вакуумные эжекторы VBP подходит для широкого спектра задач, включая работу с листовым металлом, зажим древесины и термоформовку пластмасс, обеспечивая надёжный источник вакуума по требованию.
■ Спецификация
| Модель | Диаметр сопла (мм) | Номинальное давление подачи воздуха (бар) | Максимальный уровень вакуума (-кПа) | Максимальный вакуумный поток (NL/мин) | Потребление воздуха (NL/мин) | Уровень шума [дБ(А)] | Рабочая температура (℃) | Рекомендуемый диаметр шланга (мм) | |
|---|---|---|---|---|---|---|---|---|---|
| Подача воздуха | Вакуум | ||||||||
| VBP10 | 1 | 4,5 | 85 | 38 | 50 | 59 | от 0 до 60 | Ф 6 | Ф 8 |
| VBP15 | 1,5 | 4,5 | 85 | 72 | 110 | 65 | от 0 до 60 | Ф 6 | Ф 8 |
* Максимальное рабочее давление 7 бар, стандартное рабочее давление 4,5 бар.
■ Поток вакуума (NL/мин) при разных уровнях вакуума (-Кпа)
| Модель | Давление подачи воздуха (бар) | Потребление воздуха (NL/мин) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | Максимальный уровень вакуума (-кПа) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VBP10 | 4,5 | 50 | 38 | 30 | 26 | 23 | 18,6 | 16 | 11 | 7 | 1,8 | 85 |
| VBP15 | 4,5 | 110 | 72 | 60 | 52 | 44 | 36 | 30 | 24 | 15,5 | 2,2 | 85 |
■ Evacuation time(s/L) to reach different vacuum levels(-kPa)
| Модель | Давление подачи воздуха (бар) | Расход воздуха (NL/мин) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | Макс. уровень вакуума (-кПа) |
|---|---|---|---|---|---|---|---|---|---|---|
| VBP10 | 4,5 | 50 | 0,13 | 0,33 | 0,6 | 1 | 1,72 | 3 | – | 85 |
| VBP15 | 4,5 | 110 | 0,06 | 0,18 | 0,32 | 0,52 | 0,81 | 1,32 | 2,7 | 85 |
