В пневматических системах символы на пневматических клапанах представляет собой принципиальную схему, используемую для описания его функции, обычно состоящую из прямоугольника, стрелок, буквы “Т” и английских символов.
На схемы пневмораспределителей показана его схема подключения и логика управления в системе. Символ пневмораспределитель на схеме пневматической цепи соответствует стандартам ISO 1219 и ANSI.
1. Позиция VS порта
“Количество положений“: определяет количество рабочих положений золотника электромагнитные пневмораспределители. Квадраты на графическом символе обозначают рабочие положения клапана, а количество квадратов — количество положений.
“Количество портов“: относится к количеству несоединённых портов на корпусе клапана. Определяется путём подсчёта количества точек в квадрате, пересекающих стрелку и линию T. Два конца стрелки соответствуют двум портам, T соответствует одному порту, а количество точек соответствует количеству портов.
2. Схемы пневмораспределителей
① “□” указывает положение золотника клапана, которое обычно состоит из двух или трех квадратов. Количество квадратов соответствует количеству “положений“. Квадрат рядом с катушкой отображает состояние золотника клапана при подаче питания на катушку, а квадрат рядом с пружиной отображает состояние сердечника клапана при отключении питания на катушку и возврате пружины в исходное положение.
② “→” указывает на то, что два порта соединены, но направление стрелки не обязательно указывает фактическое направление воздушного потока (конкретное направление зависит от фактической ситуации).
③ “┻” или “┳” означает, что порт закрыт.
④ Количество интерфейсов, подключенных к внешней стороне корпуса, указывает количество “портов”.
⑤ Рисунок слева представляет собой катушка пневмораспределителя.
⑥ Узор справа представляет собой пружину.
⑦ Английские символы обозначают порты на корпусе клапана: питания, рабочие, выхлопа. Клапаны делятся на трёхходовые, четырёхходовые и пятиходовые.
- Порт питания (P): для подключения к блок подготовки воздуха.
- Рабочие порты (A и B): подключаются к пневматический цилиндр или устройству.
- Выпускной порт (R и S): Подключитесь к глушитель пневматический.
3. Тип схемы пневмораспределителей
центр с открытым сбросом

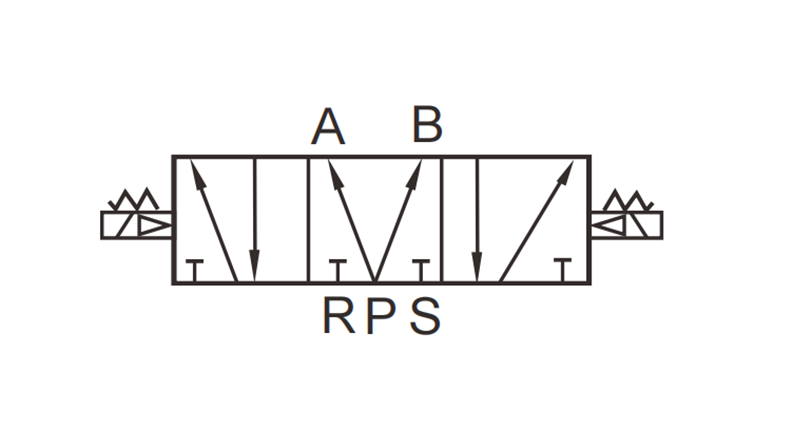

с центром под давлением

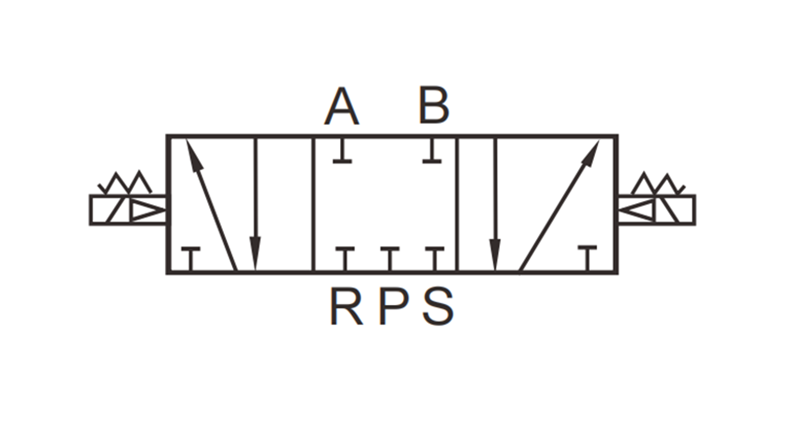

с закрытым центром

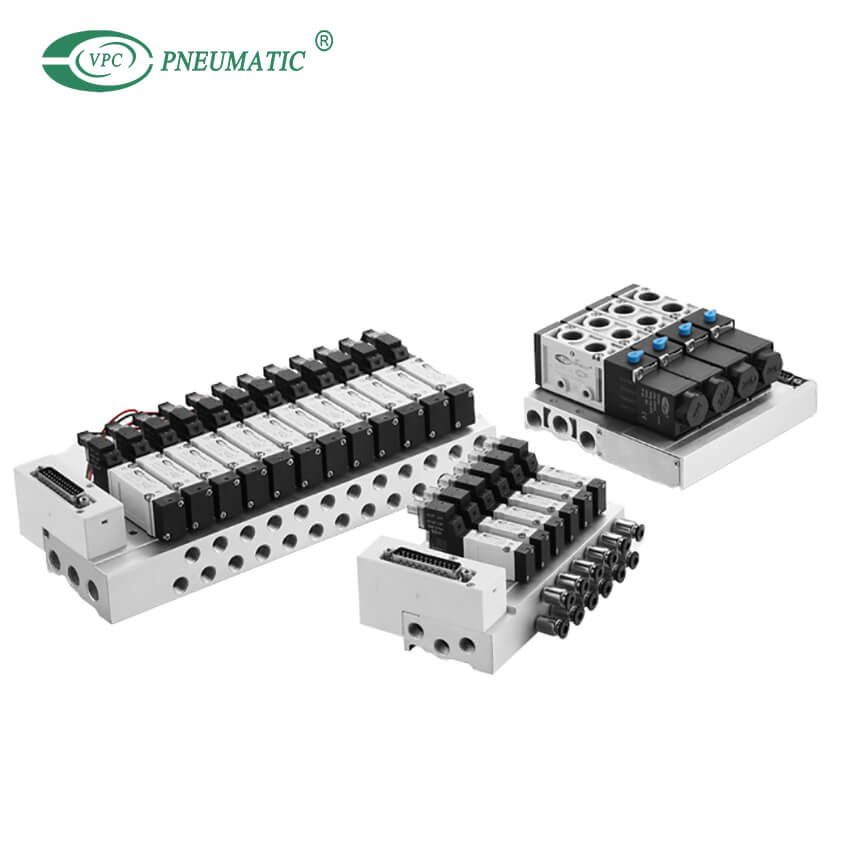

4. Типы электромагнитные пневмораспределители
① В зависимости от метода эксплуатации
Электромагнитный клапан прямого действия: электромагнитная сила непосредственно воздействует на катушку электромагнитного клапана, обеспечивая открытие/закрытие воздушного канала. Работает при низком давлении и малом расходе. Быстрое время отклика.
Пневматический управляющий электромагнитный клапан: под действием электромагнитной силы управляющий клапан открывается, позволяя воздуху поступать в воздушную камеру золотника клапана, а давление воздуха используется для толкания золотника электромагнитного клапана, обеспечивая соединение и разъединение воздушных контуров. Подходит для применений с высоким расходом и давлением.
② На основе конфигурации потока
| Тип клапана | Порты/позиции | Функция | Приложение | ||

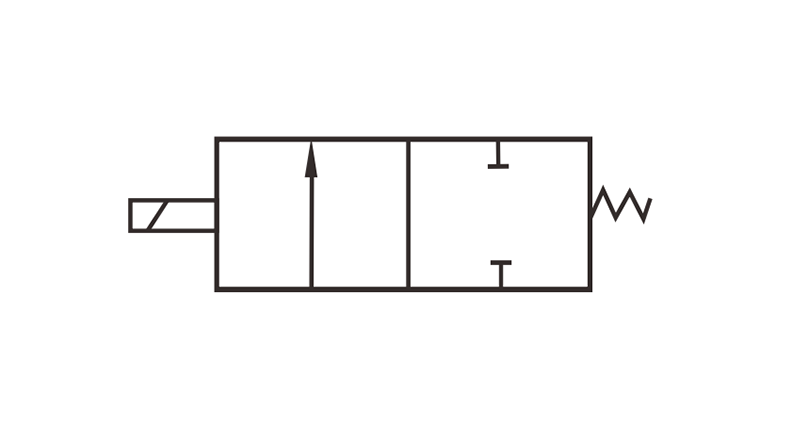

| Пневмораспределитель 2/2 | 2 порта – 2 позиции | Базовый тип. Обычно используется для управления включением и выключением определённой жидкости. | Подходит для таких применений, как перекрытие подачи воздуха и управление жидкостью. | ||

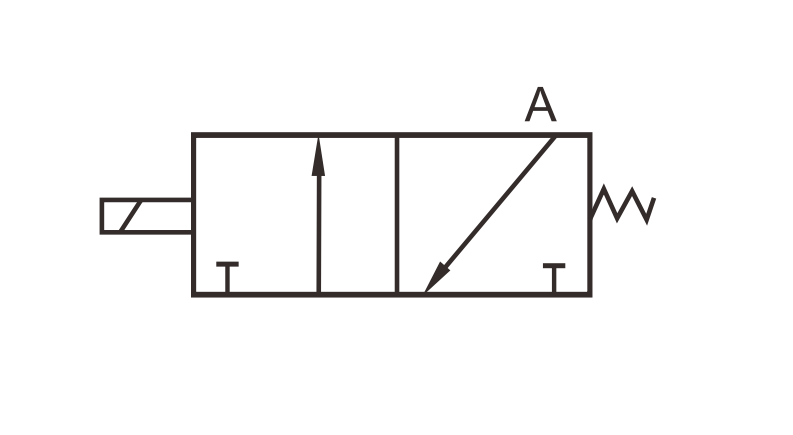

| Пневмораспределитель 3/2 | 3 порта – 2 позиции | Используется для управления пневматическими цилиндрами одностороннего действия или пневматическими пилотными клапанами. | Обычно используется при запуске и остановке пневматических цепей. | ||
| Ручной пневмораспределитель 4/2 | 4 порта – 2 позиции | Управляет направлением потока воздуха в пневматических цилиндрах двухстороннего действия. | Используется в системах автоматизации, требующих двунаправленного управления. | ||

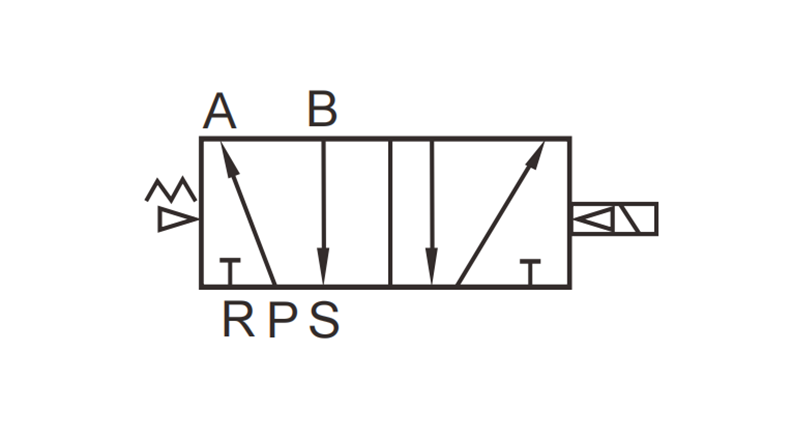

| Пневмораспределитель 5/2 | 5 порта – 2 позиции | Обеспечивает управление направлением для приводов двойного действия. | Обычно используется в промышленных роботах и автоматизированном оборудовании. | ||
| Пневмораспределитель 5/3 | 5 порта – 3 позиции | Обеспечивает промежуточные положения остановки для точного управления. Типы центральных положений: центральное закрытое, центральное выпускное, центральное давление. | Для использования в современных пневматических системах, требующих точного управления потоком воздуха. | ||
Выше приведено объяснение схемы пневмораспределителей. Если у вас есть вопросы по выбору, применению, обслуживанию или техническим параметрам электромагнитных клапанов или других пневматических изделий, пожалуйста, свяжитесь с VPC Pneumatic.
Мы предоставим вам подробные ответы и техническую поддержку, которые помогут оптимизировать производительность и эффективность вашей пневматической системы!
