Электропневматический регулятор – это устройство, предназначенное для управления давлением сжатого воздуха или газа в пневматической системе. Он работает, получая электронный входной сигнал, обычно от программируемого логического контроллера (PLC) или аналогичного устройства, и регулирует пневматический выход, чтобы пропорционально соответствовать входному сигналу. Электропневматический регулятор давления используются там, где требуется непрерывное или бесступенчатое регулирование давления воздуха.

1. Сколько серий электропневматических регуляторов ITV?

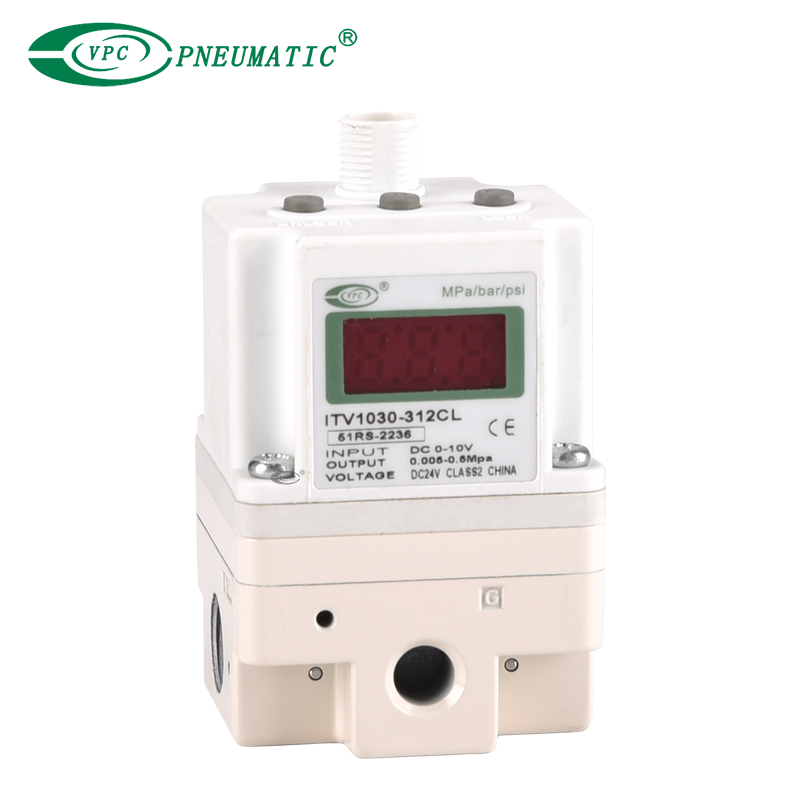

① Электропневматический регулятор серии ITV1000/2000/3000 (нормальный)

• Диапазон рабочего давления: 0,005 до 1,0 МPа

• Обеспечивает хороший расход и время отклика.

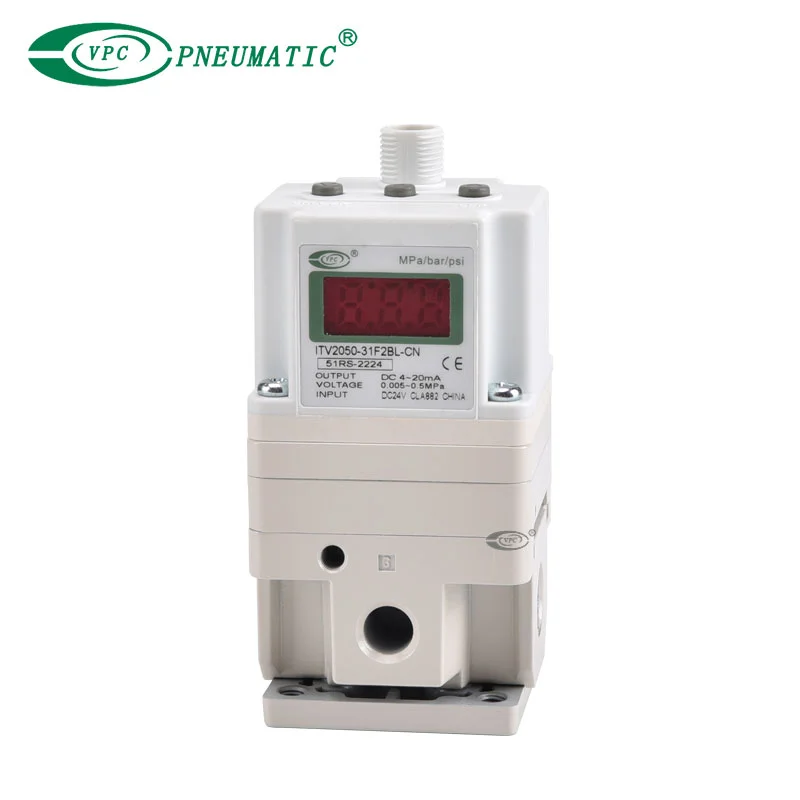

• Серия нормального давления предлагает основные преимущества серии ITV, включая точное пропорциональное управление, быстрый отклик и удобную конфигурацию, оптимизированную для стандартных диапазонов давления, обычно встречающихся в промышленных пневматических приложениях. Пример: ITV1030, ITV1050, ITV2030, ITV2050.

② Электропневматический регулятор высокого давления серии ITVX2000

• Диапазон рабочего давления: 0,1 до 3,0 МPа

• Подходит для сред с высоким давлением и может обеспечивать более высокие скорости потока по сравнению с моделями с нормальным давлением.

• Серия высокого давления обладает преимуществами электрического пропорционального управления, такими как точность, отзывчивость и настраиваемость, а также способна выдерживать более высокие рабочие давления до 3,0 МPа. Пример: ITVX2030.

③ Электронный регулятор вакуума серии ITV2090

• Диапазон рабочего давления: -1,3 до -80 кPа (вакуум)

• Компактная и легкая конструкция, легко интегрируется в вакуумные системы. Они могут обеспечить точное и чувствительное регулирование давления или расхода в вакуумных системах и процессах. Пример: ITV2090, ITV0090 (подходит для компактных систем низкого давления).

2. Как работает электропневматический регулятор?

Когда входной сигнал повышается, электромагнитный клапан подачи воздуха ① включается, а электромагнитный клапан выпуска ② выключается. Таким образом, давление подачи проходит через электромагнитный клапан подачи воздуха ① и подается в пилотную камеру ③. Давление в пилотной камере ③ увеличивается и действует на верхнюю поверхность диафрагмы ④. В результате клапан подачи воздуха ⑤, связанный с диафрагмой ④, открывается, и часть давления подачи становится выходным давлением.

Это выходное давление подается обратно в схему управления ⑧ через датчик давления ⑦. Здесь правильная работа функционирует до тех пор, пока выходное давление не станет пропорциональным входному сигналу, что позволяет всегда получать выходное давление, пропорциональное входному сигналу.

Схема принципа работы

3. Преимущества электронных пневматических регуляторов

Традиционное автоматическое управление давлением — это прерывистое управление, которое требует предварительной ручной настройки для достижения управления одним давлением воздуха, но не может достичь регулировки нескольких выходных сил и выходных скоростей.

Управление электронным пневматическим регулятором относится к непрерывному управлению, которое понимает, что выход изменяется вместе с входом, а выход и вход находятся в определенном пропорциональном отношении. Задавая определенные условия управления, можно регулировать выход нескольких сил и выходную скорость.

Преимущества:

① Он может достигать плавной регулировки давления и скорости, избегая явления удара при переключении нормально открытого переключающего воздушного клапана.

② Он может реализовывать дистанционное управление и программное управление.

③ Высокая точность управления, быстрый отклик и чувствительная реакция.

4. В каких отраслях промышленности используются электропневматический регулятор?

Электрические пропорциональные клапаны серии ITV являются многофункциональными компонентами, которые могут использоваться в сочетании с различными пневматическими компонентами для различного оборудования и отраслей промышленности. Например:

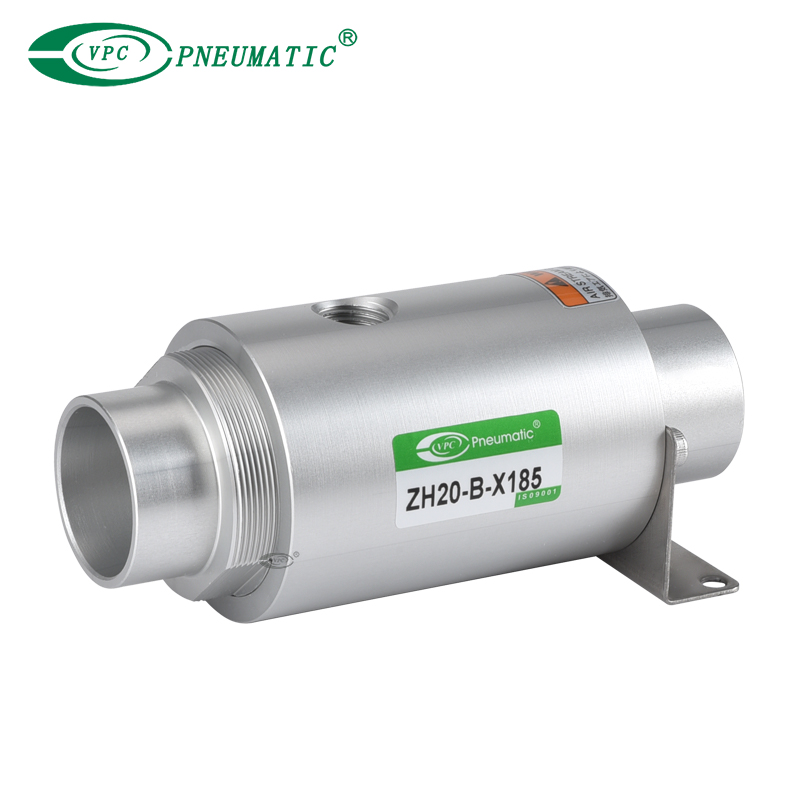

① ITV2090 может использоваться в пищевой упаковочной промышленности промышленности при использовании с 2/2 электромагнитными клапанами, большой расход вакуумный эжектор ZH и Фильтр регулятор AW.

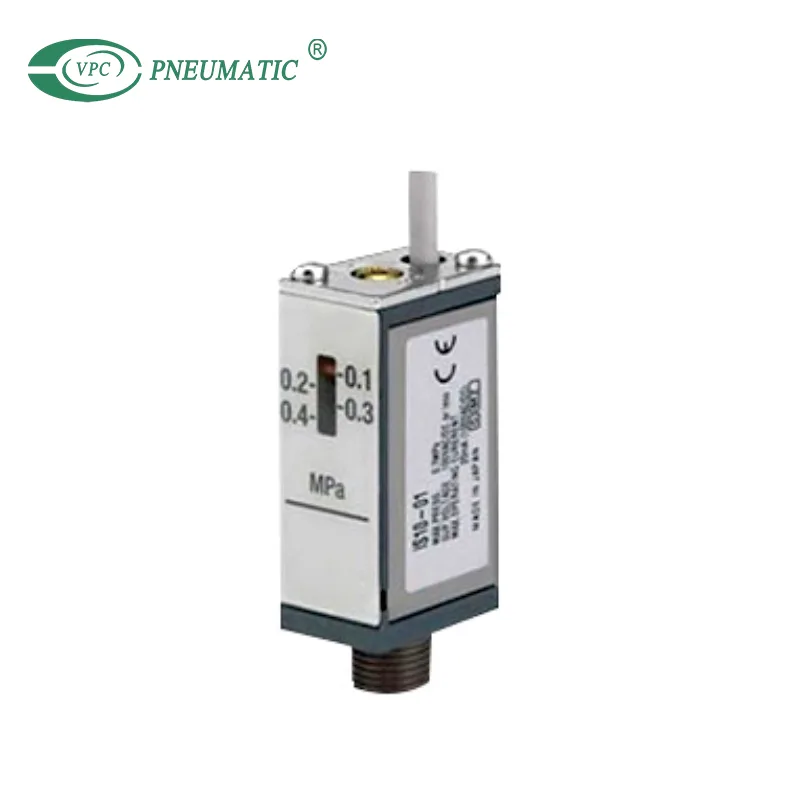

② Электропневматический регулятор ITV может использоваться в полиграфической промышленности при использовании с реле давления IS и клапанными островами.

③ Электропневматический регулятор может имитировать многоуровневое управление, используя его с электромагнитными клапанами, редукционными клапанами, контроллерами и сепараторами масляного тумана.

В дополнение к вышесказанному, электропневматический регулятор ITV может быть установлен модульно с блоками подготовки воздуха серии A.

При использовании с воздушными цилиндрами и электромагнитными клапанами их также можно использовать в оборудовании для электростатического покрытия, оборудовании для резки оптического волокна, оборудовании для выдува бутылок, а также в полупроводниковой промышленности и т. д.

Если у вас есть вопросы об электропневматических регуляторах или других компонентах пневматических систем, свяжитесь с VPC Pneumatic, и мы будем рады предоставить вам дополнительную экспертизу в области пневматики.
