Цилиндр низкого трения серия VQ — это цилиндры нового поколения с металлическим уплотнением и низким коэффициентом трения, которые оснащены системой герметизации зазоров и направляющими втулками на шарикоподшипниках, что позволяет эффективно преодолеть ограничения, присущие традиционным цилиндрам с низким коэффициентом трения. К ним относятся:
- Цилиндр с повышенной устойчивостью к боковой нагрузке серии VQM, низкого трения
- Цилиндр компактный низкого трения серии VQQ
- Цилиндр низкого трения серии VQP, одностороннего действия

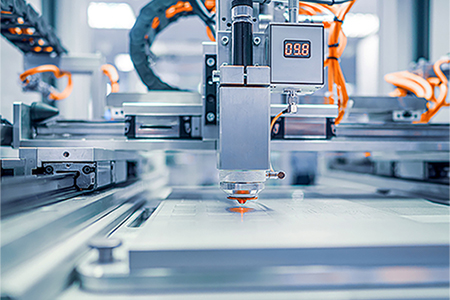

Эти цилиндры с низким коэффициентом трения широко используются в таких отраслях, как производство полупроводников, керамики, обработка стекла, а также обработка и шлифование механических компонентов.

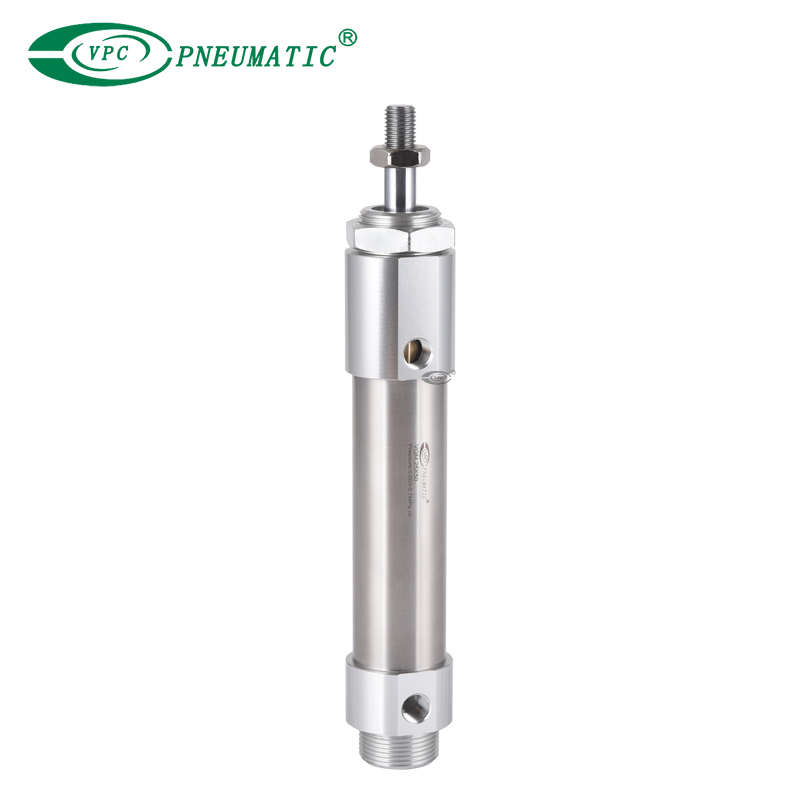

1. Цилиндр низкого трения с повышенной устойчивостью к боковой нагрузке – серии VQM
Предназначен для работы при низком давлении, низкой скорости, постоянной скорости, высоком давлении с низким трением, высокой скорости и высокой частоте.
Принцип работы: В этой серии используется интегрированная конструкция шарикоподшипников и направляющих втулок шарикоподшипников, использующая технологию герметизации зазоров для снижения сопротивления скольжению и повышения боковой грузоподъемности.
Основные характеристики:
- Превосходная устойчивость к боковым нагрузкам: встроенные шарикоподшипники выдерживают высокие боковые нагрузки, что делает их пригодными для неидеальных условий монтажа.
- Сверхнизкое трение: сопротивление скольжению составляет всего 0,005 МПа, что обеспечивает скорость от 0,3 мм/с (сверхнизкая скорость) до 1000 мм/с (высокоскоростное срабатывание).
- Увеличенный срок службы: рассчитан на 10 000 км пробега или 100 миллионов возвратно-поступательных циклов.
- Высокая стабильность: постоянное трение с течением времени, точность регулировки усилия в пределах 0,05 Н.
- Безмасляная конструкция: снижает затраты на техническое обслуживание и соответствует требованиям к чистым помещениям.

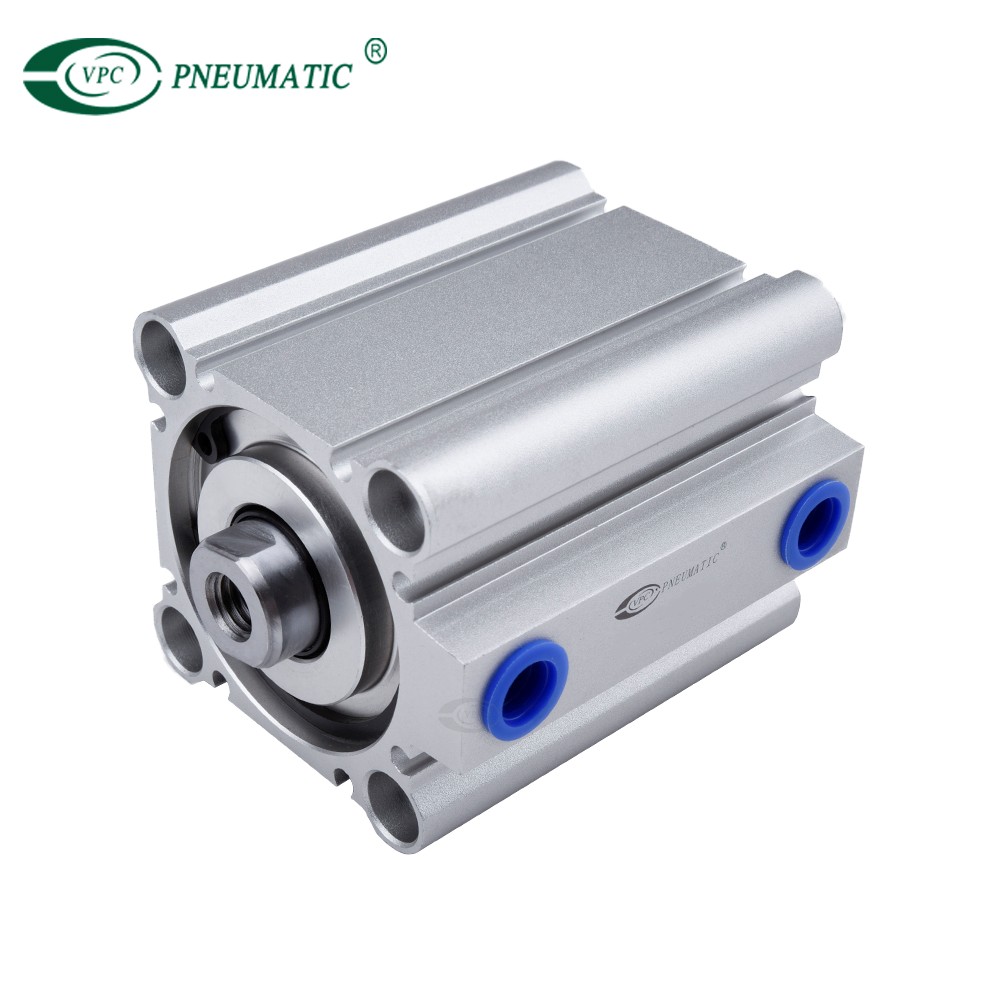

2. Цилиндр компактный низкого трения – серии VQQ
Разработаны для условий низкого давления, низкой скорости, постоянной скорости и минимального трения.
Принцип работы: эта серия оснащена фторполимерным уплотнением в сочетании с герметизирующей конструкцией и направляющими втулками на шарикоподшипниках, что обеспечивает низкое трение (сопротивление скольжения всего 0,05 Н) и компактную конструкцию.
Основные характеристики:
- Ультратонкие и компактные: на 30% тоньше традиционных цилиндров, идеально подходят для работы в ограниченном пространстве.
- Стабильная работа на низких скоростях: отсутствие эффекта прерывистого скольжения при скорости 0,3 мм/с, в то время как высокоскоростные версии поддерживают скорость до 3000 мм/с.
- Точное управление усилием: колебания усилия менее 0,05 Н, подходит для деликатных операций, чувствительных к силе.
- Высокая скорость и высокая частота отклика: до 50 циклов в секунду при работе с коротким ходом.
3. Цилиндр низкого трения одностороннего действия – серии VQP
Идеально подходит для применений с низким трением и контролируемым усилием.
Принцип работы: использует безпоршневую конструкцию (полый шток) и технологию герметизации зазоров, обеспечивая одностороннее сжатие посредством управления внешним усилием. Такая конструкция обеспечивает чрезвычайно низкое и не меняющееся во времени сопротивление скольжению.
Основные характеристики:
- Нулевое прерывистое скольжение – обеспечивает плавность хода даже при микроперемещениях 0,01 мм.
- Беспоршневая конструкция – коаксиальная конструкция поршня и штока минимизирует сопротивление скольжению.
- Стабильная выходная тяга – отклонение радиального давления < 3 мкм, что обеспечивает постоянную тягу даже в многоцилиндровых системах.
- Сверхнизкое трение и мягкий контакт – выходное усилие контролируется с точностью ±0,01 Н, обеспечивая долговременную стабильность.
- Высокоточное линейное управление – обеспечивает высокоточное линейное перемещение.

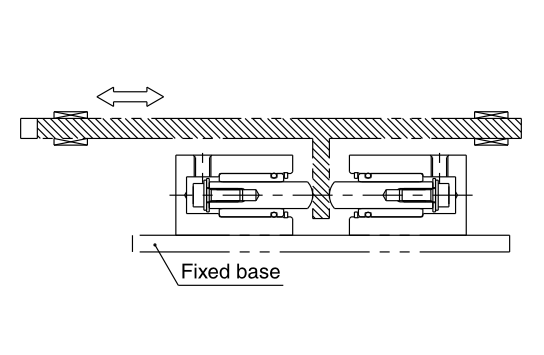

- Двухстороннее применение – два цилиндра VQP можно объединить для повышения точности тяги, поддерживая одинаковое усилие как при выдвижении, так и при втягивании.
4. Как выбрать цилиндр низкого трения?
① Для регулирования давления с помощью точных колебаний

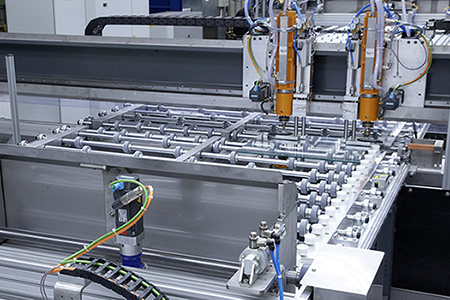

② Для резки стекол и линз, требующих постоянного усилия

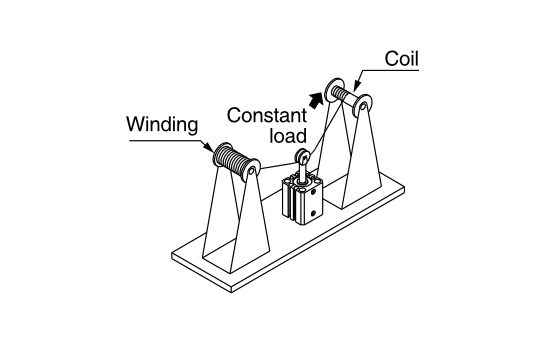

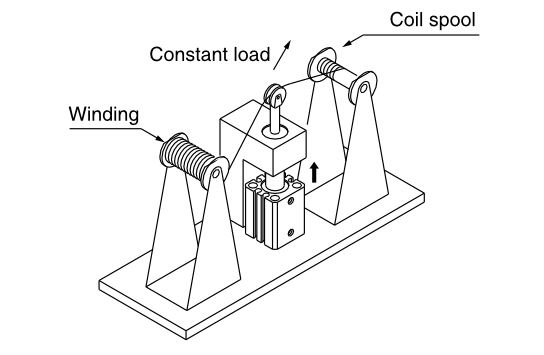

③ Регулирование натяжения, реагирующее на очень низкое давление и мельчайшие колебания давления

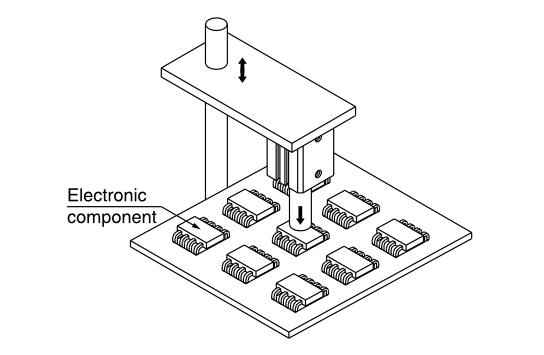

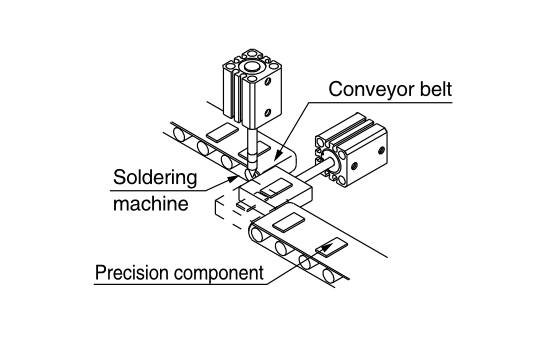

④ Для перемещения прецизионных компонентов и т. д., требующих низкой или равномерной скорости перемещения

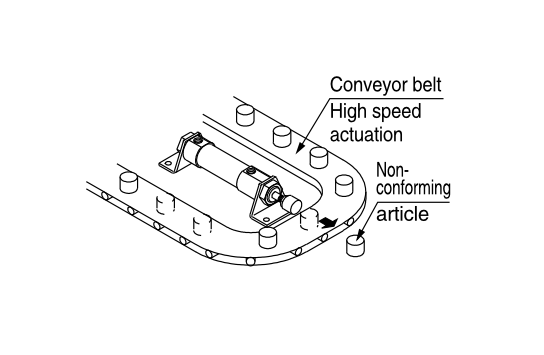

⑤ Для устранения несоответствующих изделий, требующих высокой скорости перемещения

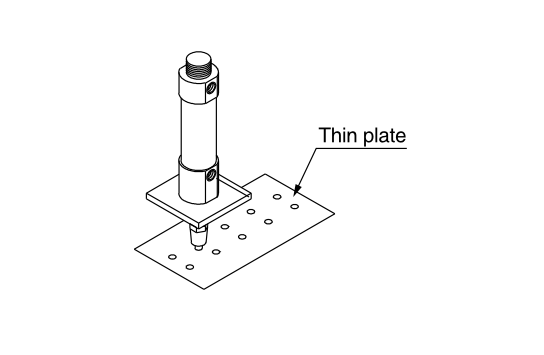

⑥ Для штамповки, требующей высокой частоты перемещения
⑦ Для управления прессом различных шлифовальных устройств

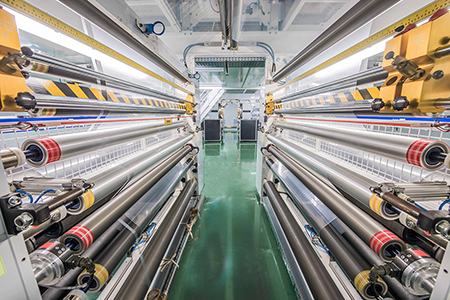

⑧ Для производства тонких плёнок
- Блок управления натяжением для продольно-резательных машин и намотчиков
- Блок управления натяжением для машин глубокой печати
- Блок управления натяжением для различного оборудования для производства тонких плёнок на основе жидких кристаллов
- Блок управления натяжением для различного промышленного оборудования для производства тонких плёнок
Выше описаны принцип работы, характеристики и примеры применения цилиндр низкого трения серии VQ в различных отраслях промышленности. Если вы не знаете, как выбрать подходящий гидроцилиндр с низким коэффициентом трения, обратитесь в компанию VPC Pneumatic. Мы будем рады вам помочь!
