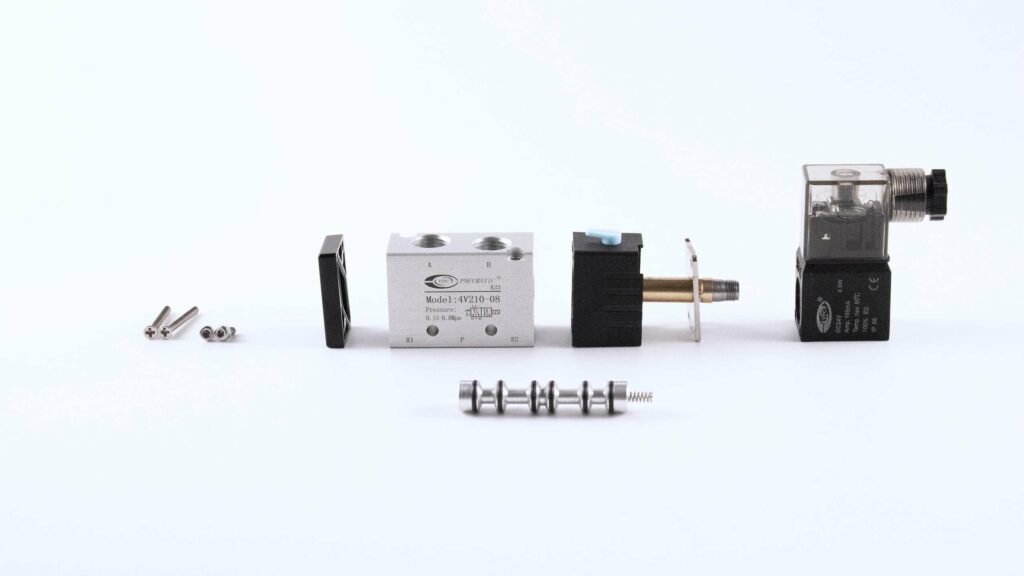

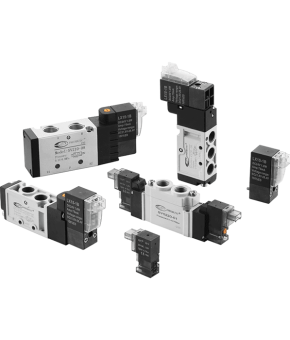

Пневмораспределитель в основном состоит из корпуса клапана, золотника, пружины и электромагнитной катушки.

Пневмораспределитель принцип работы

Когда на катушку соленоида подается электрический ток, она создает магнитное поле. Это поле перемещает плунжер или якорь внутри клапана, изменяя положение клапана и позволяя воздуху или жидкости течь из впускного отверстия в одно из отверстий пневмоцилиндры, в то время как другое отверстие пневмоцилиндры подключено к выхлопу.

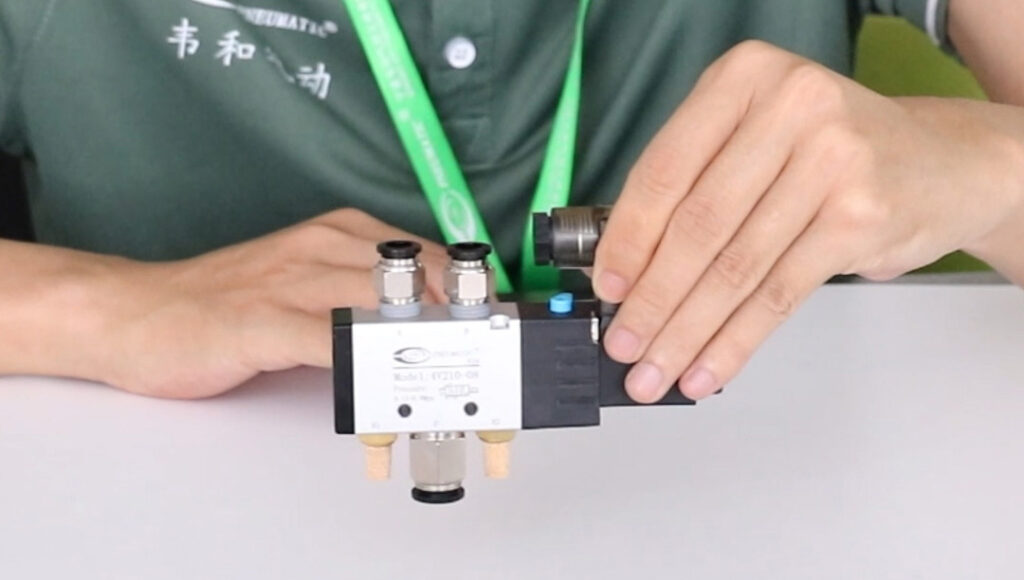

В качестве примера рассмотрим установку пневмораспределитель 5/2 4V210-08. 2 положения соответствуют 2 рабочим состояниям (открыто/закрыто), а 5 ходов соответствует 5 портам корпуса клапана.

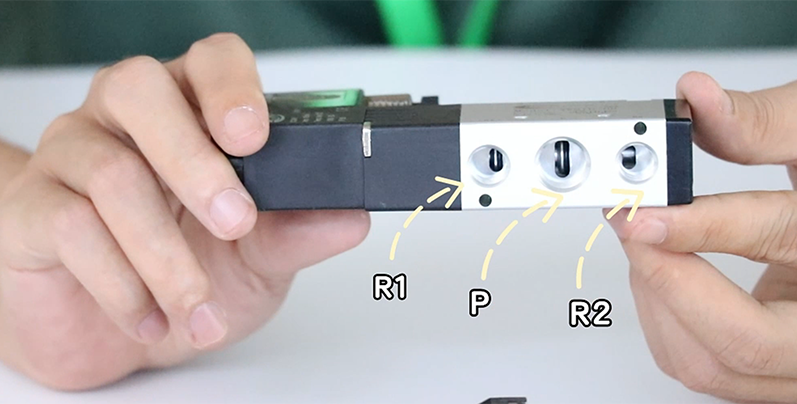

• P – порт питания: подключен к источнику воздуха.

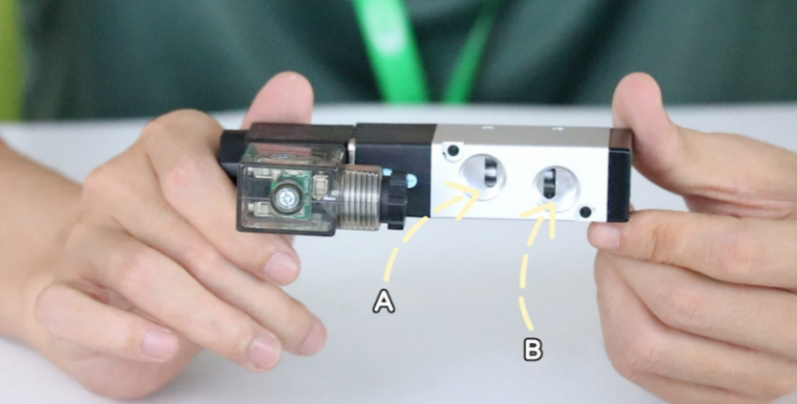

• А / B – рабочий порт: подключены к приводу или оборудованию.

• R1 / R2 – порт выхлопа: подключены к выхлопному устройству.

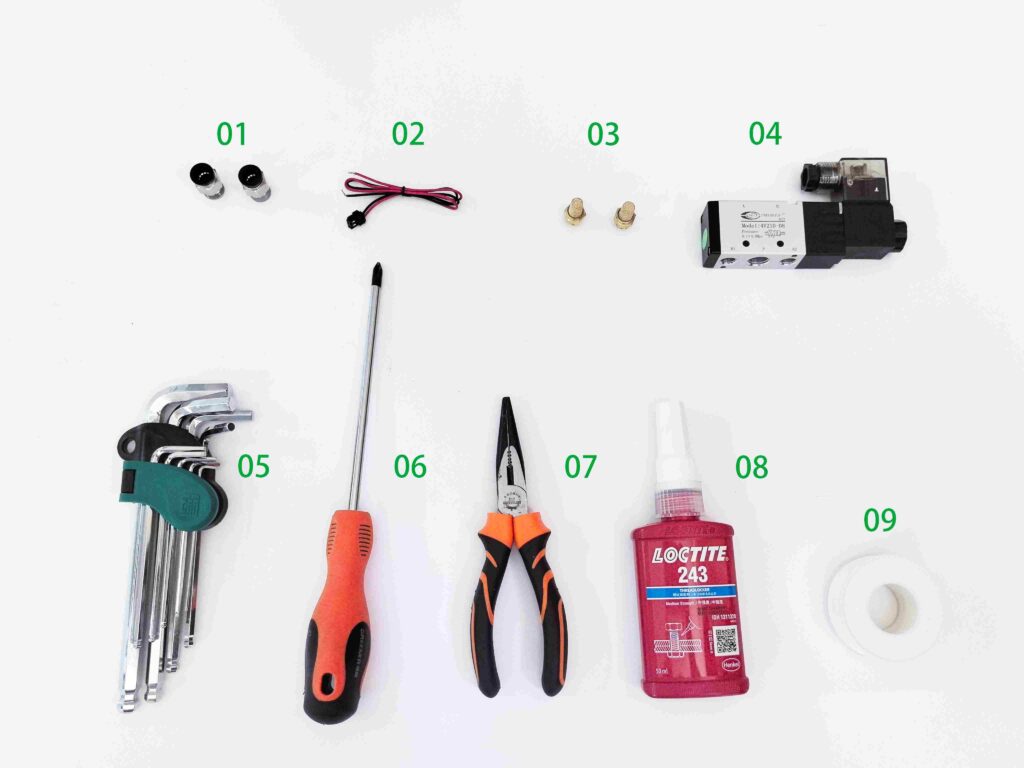

1. Сборочные изделия и инструменты

01 – Пневматические фитинги PC

02 – Проводка

03 – Пневмоглушитель

04 – Пневмораспределитель 5/2 4V210-08

05 – Шестигранный ключ

06 – Крестовая отвертка

07 – Плоскогубцы

08 – Герметики для резьбы

09 – Лента для герметизации резьбы

*Преимущественный размер аксессуаров, устанавливаемых на электромагнитный клапан, имеет значение.

2. Этапы установки

① Установка пневматические фитинги и пневмоглушитель

Обычный пневматический соединитель необходимо герметизировать лентами для резьбового уплотнения или герметиками для резьбы перед установкой, чтобы обеспечить герметизацию электромагнитного клапана во время работы. Пневматические фитинги с уплотнительными кольцами не требуют герметизации и могут быть установлены напрямую.

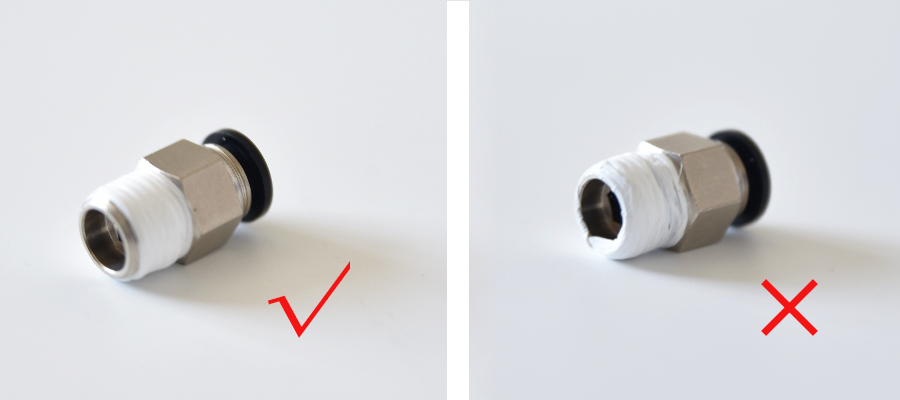

Метод герметизации 1: Ленты для герметизации резьбы

• Отрежьте ленту для герметизации резьбы, которую можно обернуть вокруг воздушных фитингов на 3–4 оборота (конкретную длину можно рассчитать по диаметру резьбы фитинга).

• Ширина лент для уплотнения нити не должна превышать дна нити; если она слишком широкая, ее можно сложить и намотать. Оберните ленты для уплотнения нити вокруг нити против часовой стрелки, без заусенцев, без нитей и с аккуратной поверхностью после намотки.

*Если уплотнительные ленты резьбы выходят за пределы резьбы или намотаны неравномерно, в процессе скручивания в корпус клапана попадет мусор, что приведет к застреванию пневмораспределитель и его отказу.

Метод герметизации 2: Резьбовые герметики

• Выдавите на резьбу трубный герметик размером с соевый боб, не выходите за пределы нижней части резьбы, а затем ввинтите его в порт пневмораспределитель. Нормально, если резьбовые герметики установленных фитинг пневматический выходят за пределы поверхности примерно на 1 мм.

• Вверните герметичный пневматические соединения в порты A, B, P пневмораспределитель, а затем вставьте воздушный шланг для соединения с пневматический цилиндр.

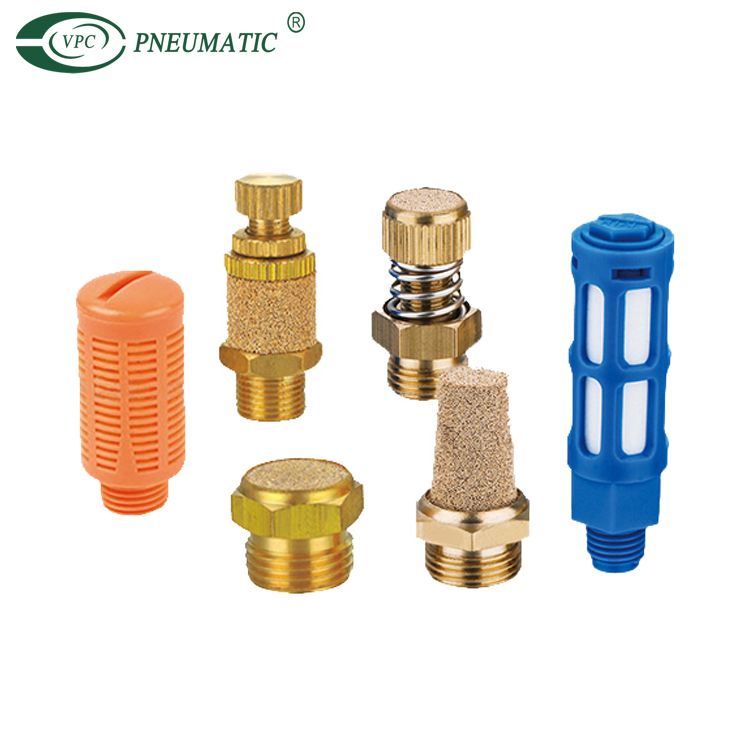

• Пневматические глушители ввинчиваются в порты R1 и R2 пневмораспределитель для снижения шума выхлопа.

② Инструкции по подключению катушки пневмораспределитель

Перед подключением пневмораспределители вы можете вручную снять гайку катушки и разобрать катушку, чтобы облегчить последующую проводку. После того, как катушка разобрана, она делится на катушка электромагнитного клапана, водонепроницаемую прокладку, клемму, крышку и крестообразный винт с круглой головкой.

*Водонепроницаемая прокладка очень важна; не забудьте установить ее на место после снятия.

③ Меры предосторожности

• Перед началом установки убедитесь, что в пневматической системе отсутствует давление.

• Отключите питание, чтобы предотвратить случайный запуск.

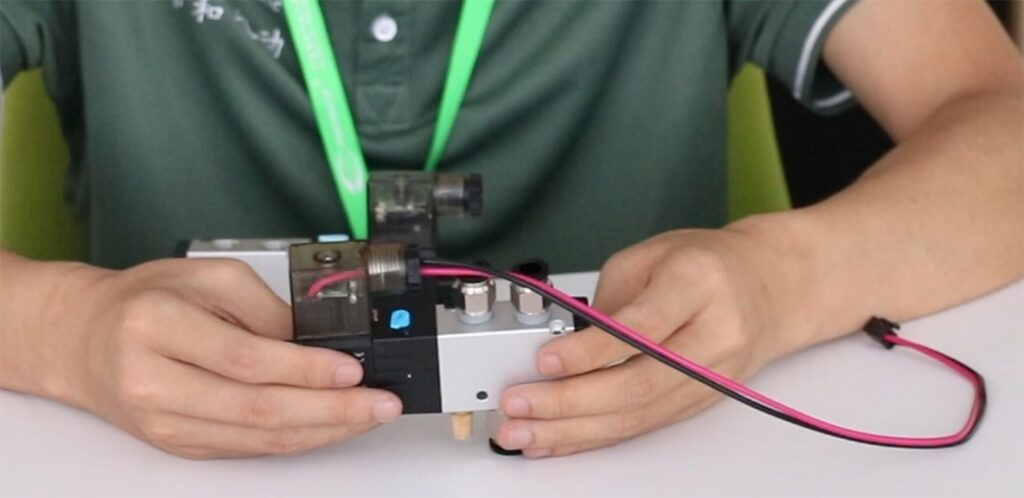

3. Проводка

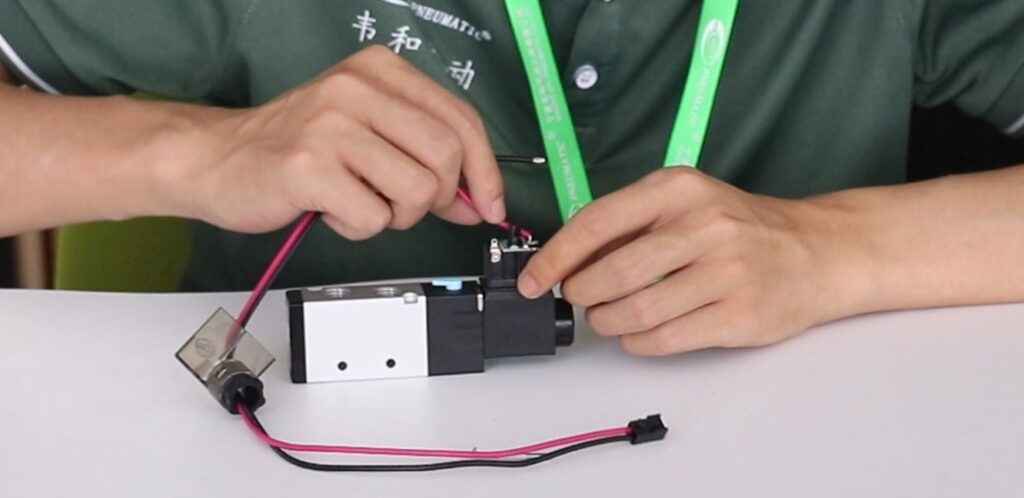

① После снятия соленоидной катушки открутите винты на крышке крестовой отверткой и снимите крышку. При снятии крышки некоторые разъемы будут вытащены вместе. Аккуратно нажмите на винты крышки катушки в сторону монтажной колонны, чтобы вытолкнуть разъем.

② На разъеме есть полюса “+” и “–“, а также метки заземляющего провода. Пожалуйста, подключите провода в соответствии с фактическими потребностями.

③ Расчешите провода перед подключением и используйте стрипперы для снятия изоляции с проводов после их вставки в крышку. Рекомендуется снимать изоляцию длиной 4-5 мм.

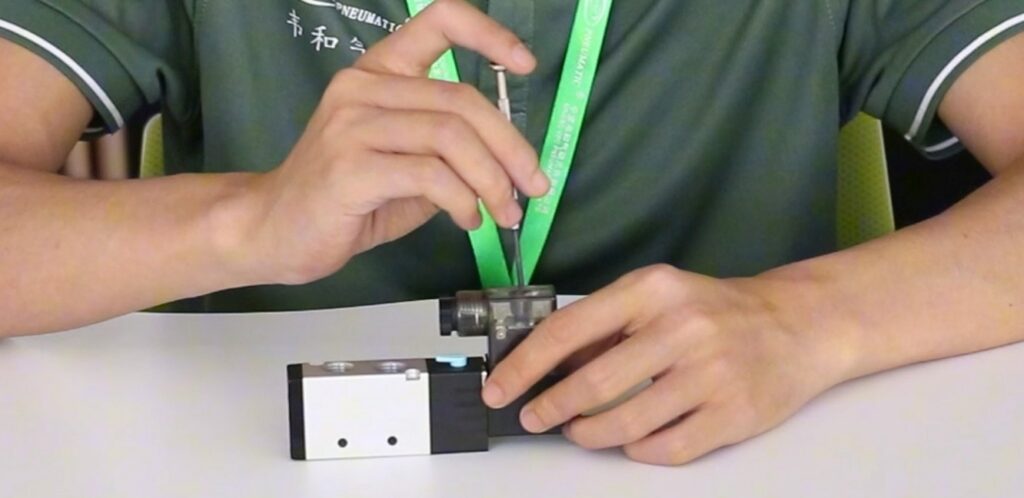

④ С помощью отвертки ослабьте винт, соответствующий положению разъема, и прижимная пластина автоматически ослабнет. (Если прижимная пластина не изменится после ослабления винта, подденьте ее с помощью отвертки.)

⑤ Скрутите зачищенные провода вместе по часовой стрелке, вставьте их в разъемы и затяните винты, проводка должна быть полностью вставлена ​​и затем зафиксирована. (Если слегка потянуть за провод, он не ослабнет, так как фиксатор провода не отсоединится). Повторите ту же операцию, чтобы завершить подключение другого провода.

⑥ После завершения электромонтажа восстановите компоненты катушки, и ее можно использовать.

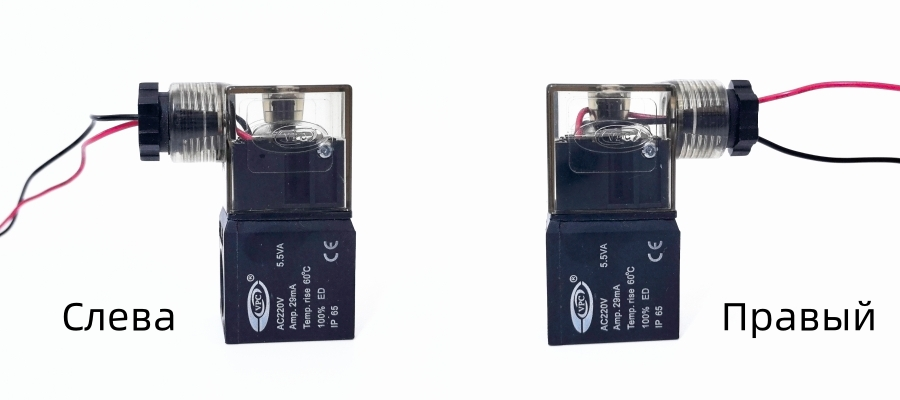

*Направление крышки можно выбрать в соответствии с фактическими потребностями.

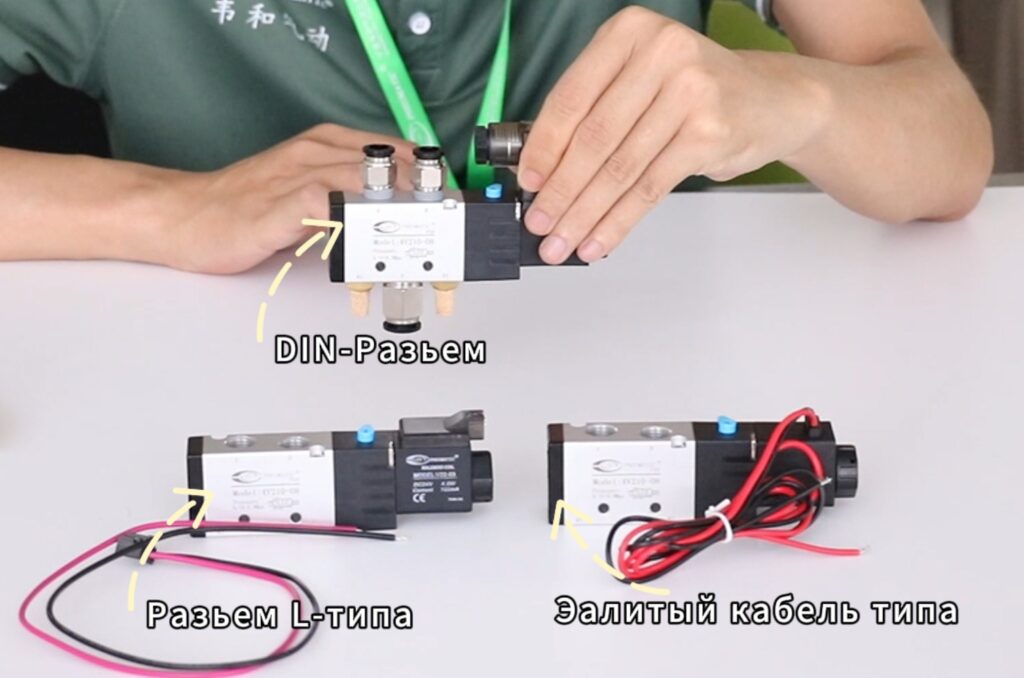

Выше представлен способ подключения электромагнитный пневмораспределитель с разъемами DIN. Пневматический клапан с эалитый кабель уже имеют контактный источник питания, поэтому вам нужно только подключить положительные и отрицательные полюса на обоих концах шнура питания. Для клапан пневматический разьема L-типа необходимо только вставить внешний штекерный провод в интерфейс, а затем подключить источник питания.

4. Электрические соединения

• Проверьте требования к напряжению клапан пневматический (DC 24 В 12 В, AC 120 В 220 В).

• Подключите провода питания электромагнитного клапана к полюсам “+” и “-“ источника питания с помощью соответствующих разъемов.

• Обеспечьте надлежащую изоляцию и надежные соединения, чтобы избежать коротких замыканий или ослабления проводки.

• Заранее ознакомьтесь с ручным управлением электромагнитный пневмораспределитель для тестирования и аварийного использования.

5. Протестируйте установку

• После того, как все соединения выполнены, постепенно нагнетайте давление в воздушной линии, чтобы проверить ее на наличие утечек. При необходимости затяните все соединения.

• Включите электромагнитный клапан для проверки работы. Убедитесь, что коммутация клапана нормальная, нет посторонних шумов, коммутации, утечки воздуха и других проблем.

• Убедитесь, что воздушный цилиндр работает как положено и плавно выдвигается и втягивается.

6. Окончательная настройка и техническое обслуживание

• Регулярно проверяйте надежность и герметичность соединений воздушной системы.

• Проверьте работу пневматического клапана в различных условиях.

• Убедитесь, что пневматический цилиндр работает так, как задумано, плавно выдвигаясь и втягиваясь.

Это шаги по установке и подключению пневматических клапанов. Если у вас есть вопросы по электромагнитным клапанам или другим пневматическим компонентам, пожалуйста, свяжитесь с VPC Pneumatic. Мы будем рады вам помочь.
