Пневматический цилиндр являются важной частью промышленной автоматизации, в основном через движение расширения и сжатия для выполнения требований действия в механическом оборудовании.

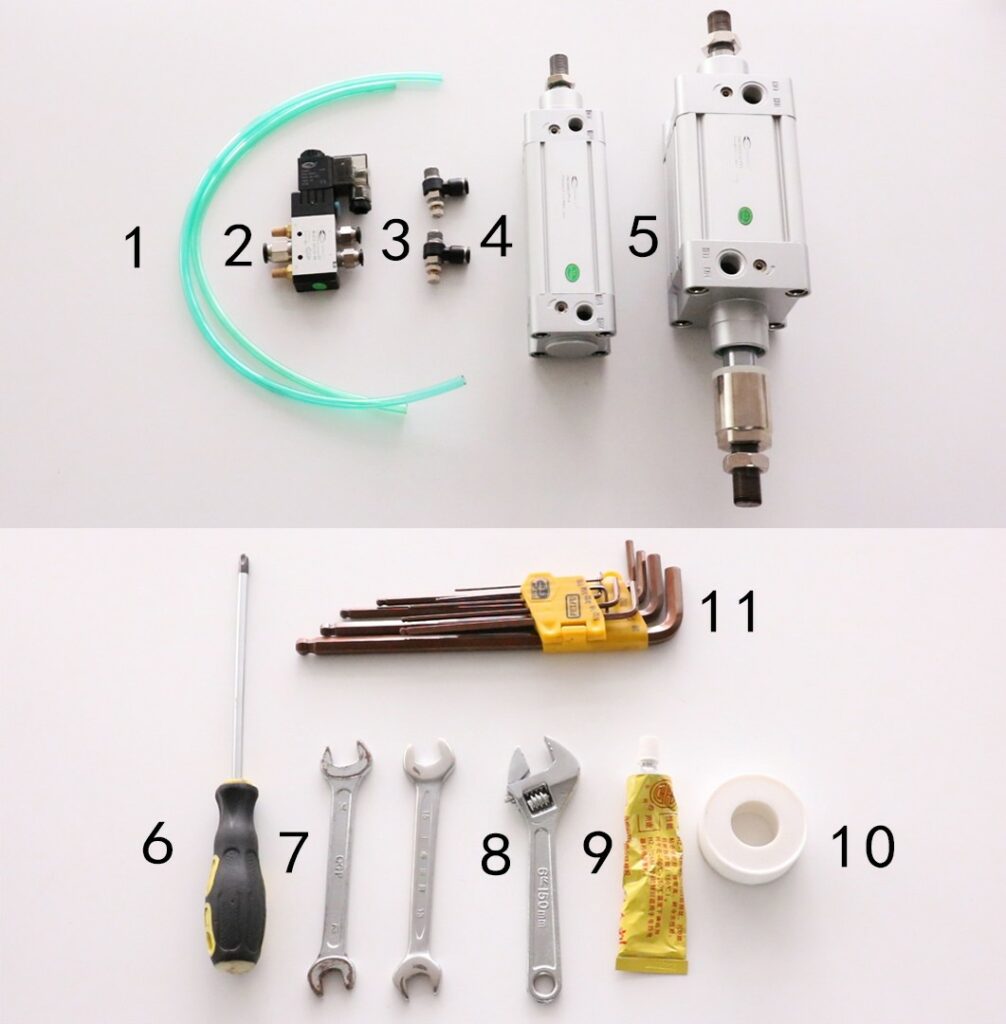

1. Подготовка сборочных изделий и инструментов

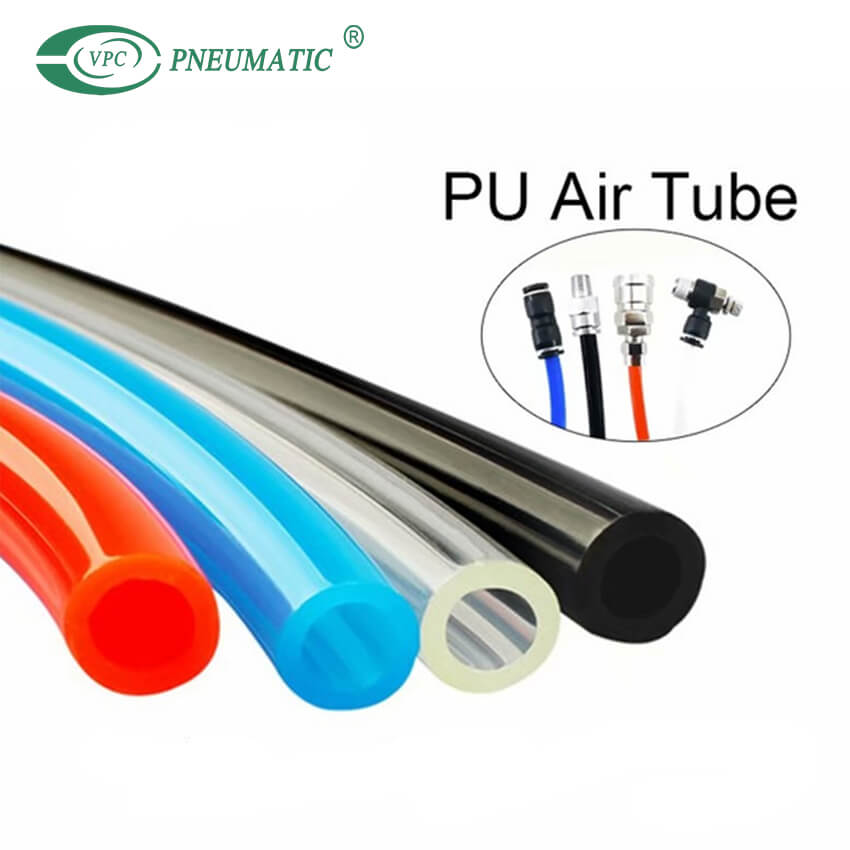

1. Трубка PU
2. Пневмораспределитель 4V210-08
3. Дроссель пневматический VSC
5. Пневмоцилиндр двустороннего действия (двухштоковые) DNC
6. Крестовая отвертка
7. Гаечные ключи с открытым зевом
8. Разводные ключи
9. Герметики для резьбы
10. Лента для герметизации резьбы
11. Шестигранный ключ
* Выберите аккуратную и гладкую поверхность для установки пневмоцилиндра. Убедитесь, что монтажное положение не мешает движению других механических частей.
2. Этапы установки
① Установка дроссель пневматический

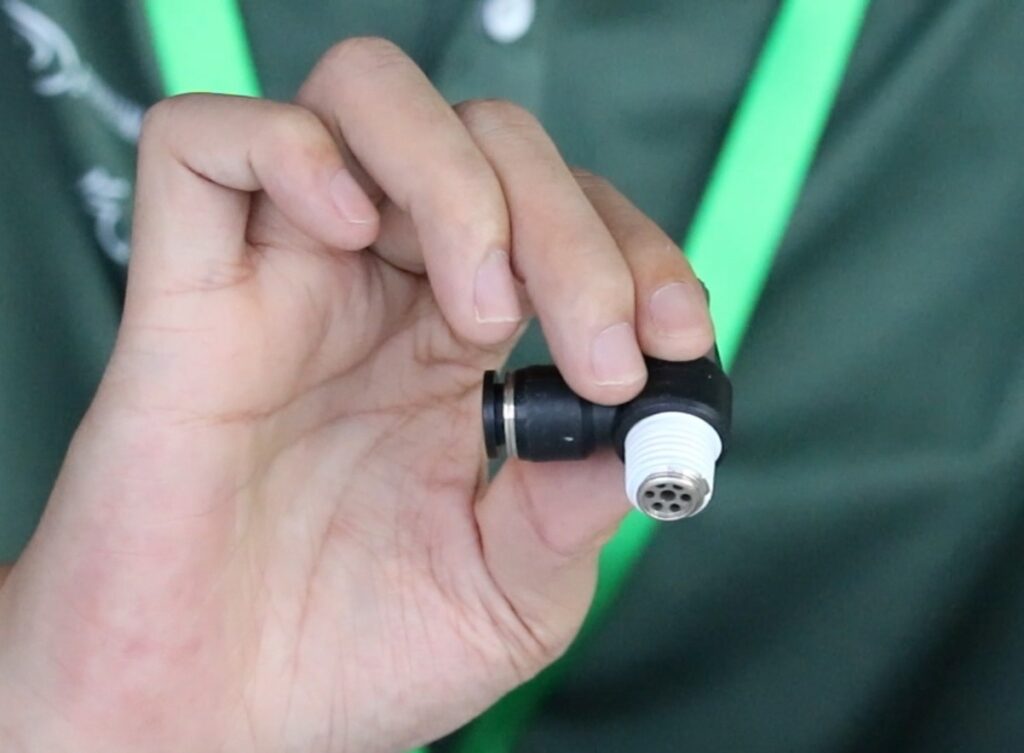

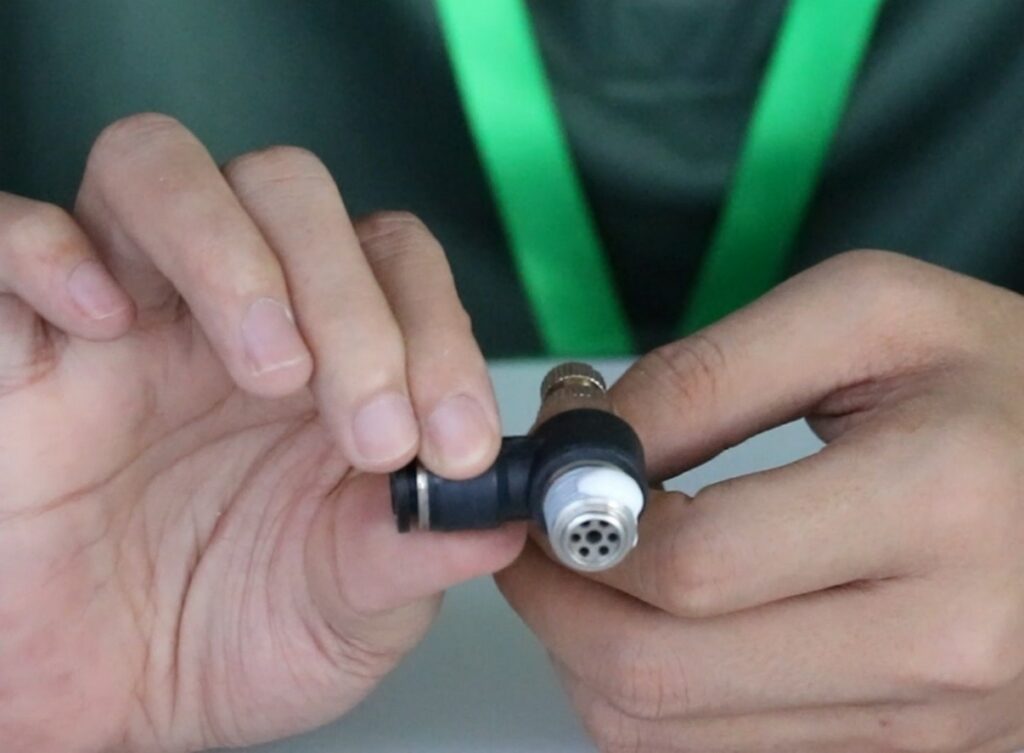

Функция фитинг-дроссель (пневмодроссель) заключается в регулировании расхода и, следовательно, скорости расширения и сжатия штока поршня путем регулирования расхода с помощью ручки. После регулировки он фиксируется стопорной гайкой.

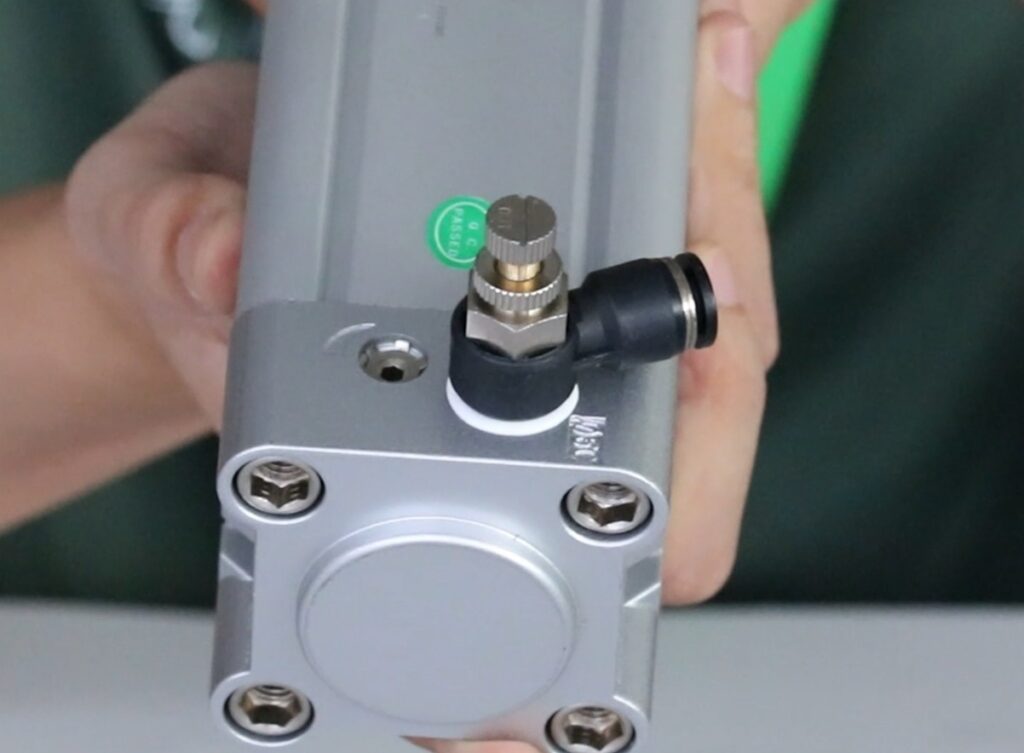

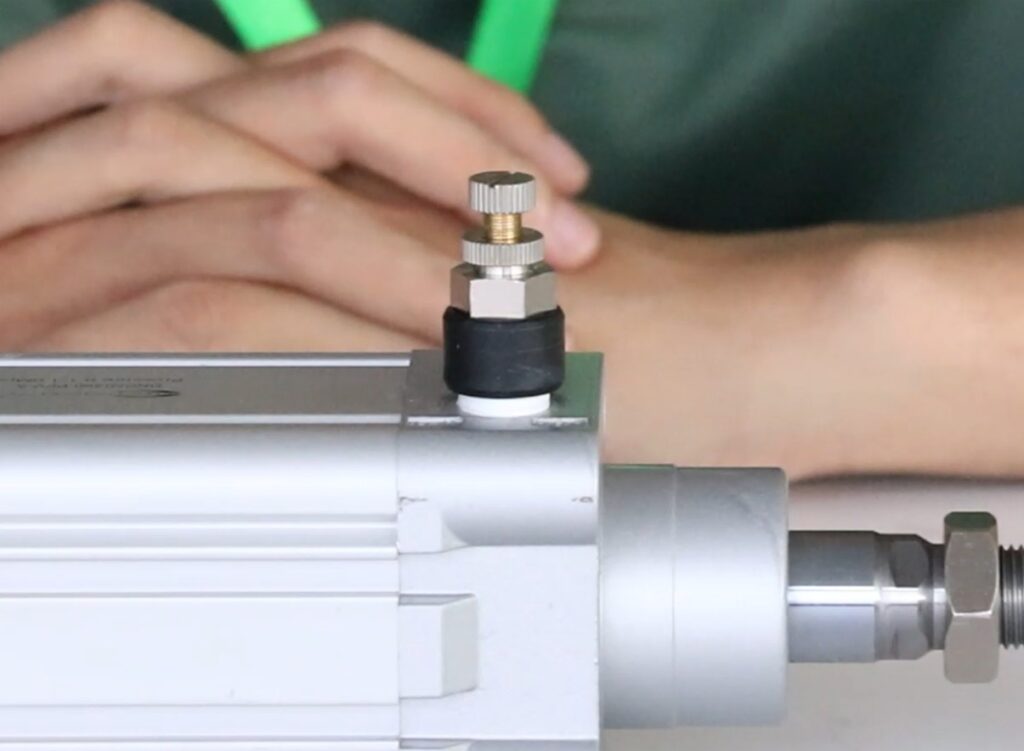

Перед установкой пневматический дроссель необходимо герметизировать с помощью резьбовых герметиков или резьбовой уплотнительной ленты, чтобы обеспечить его герметичность во время работы. Вкрутите клапан управления скоростью в порты впуска и выпуска воздушного цилиндра с помощью рожковых гаечных ключей.
Метод герметизации 1: Ленты для герметизации резьбы
① Отрежьте ленту для герметизации резьбы, которую можно обернуть вокруг соединителей на 3–4 оборота (конкретную длину можно рассчитать по диаметру резьбы фитинга).
② Ширина лент для уплотнения нити не должна превышать дна нити. Если она слишком широкая, ее можно сложить и намотать. Оберните ленты для уплотнения нити вокруг нити против часовой стрелки. Отсутствие заусенцев, отсутствие нитей и аккуратная поверхность после намотки считаются квалифицированными.
* Если лента для герметизации резьбы выходит за пределы резьбы или намотана неравномерно, в процессе скручивания в корпус клапана попадет мусор, что приведет к застреванию пневматического электромагнитного клапана и отказу его работы.
Метод герметизации 2: Резьбовые герметики
* Подробная видеоинструкция по установке: Как подключить и установить пневмораспределитель?
② Установка электромагнитного клапана
Функция установки пневматического электромагнитного клапана заключается в основном в переключении источника воздуха и обеспечении возвратно-поступательного движения штока поршня в пневматический цилиндр.

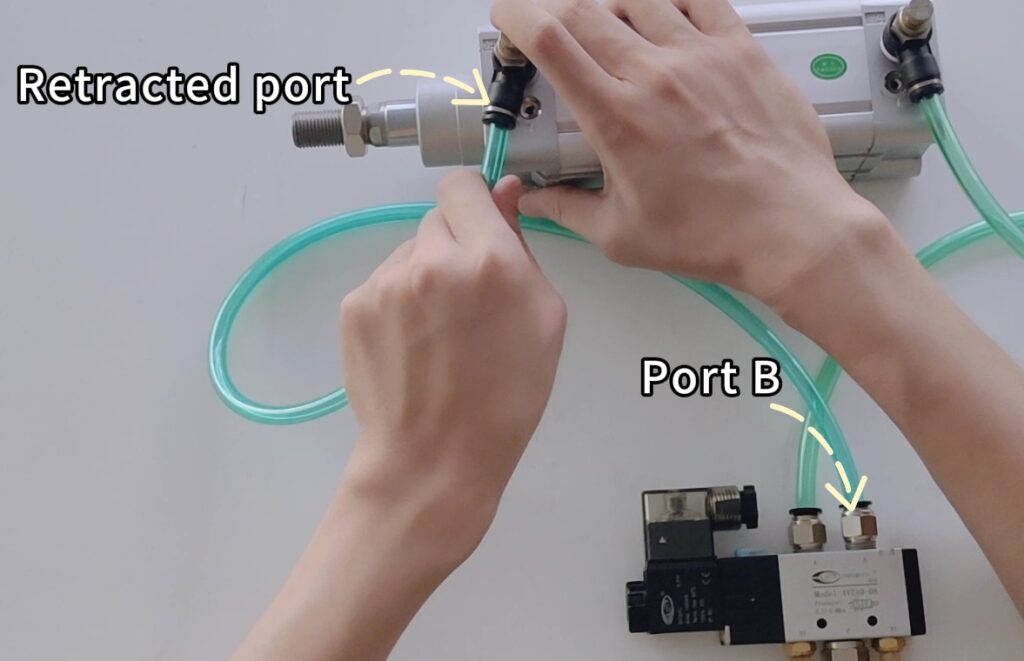

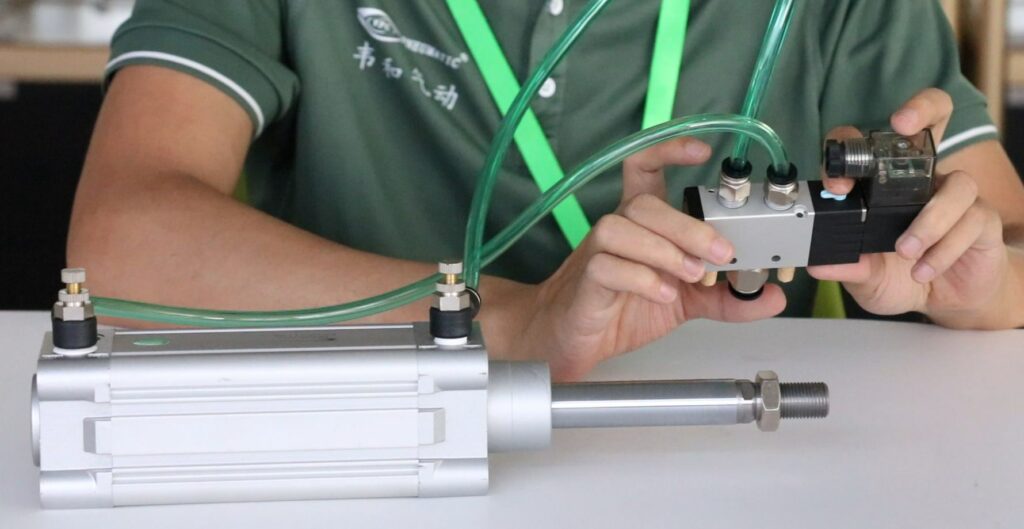

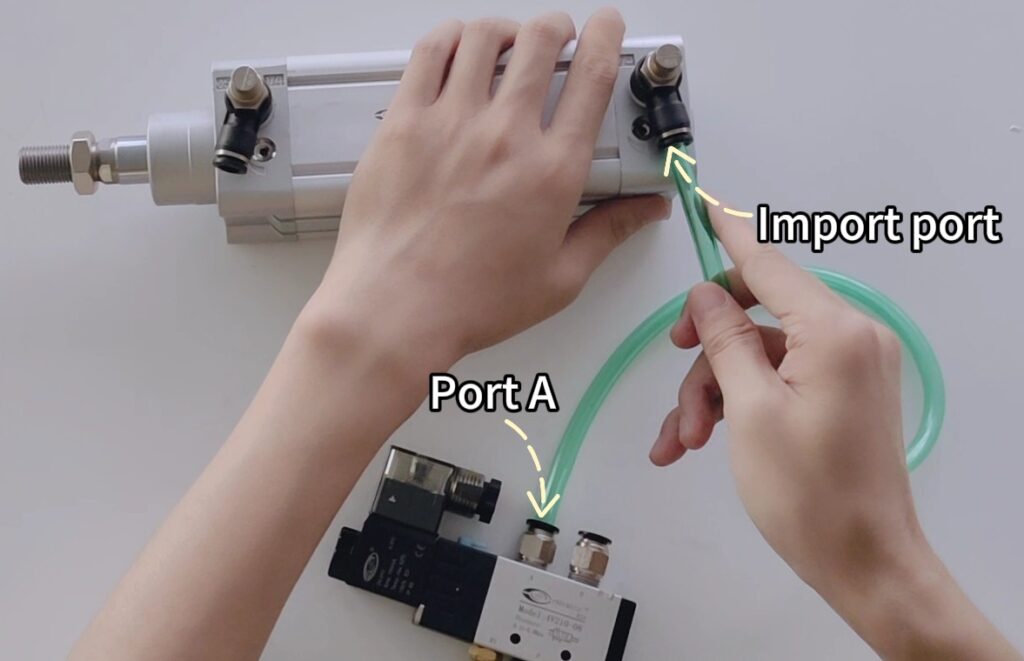

Вставьте воздушный шланг в рабочий порт А пневматического клапана, а другой конец — в импортный порт в нижней части пневматический цилиндр.

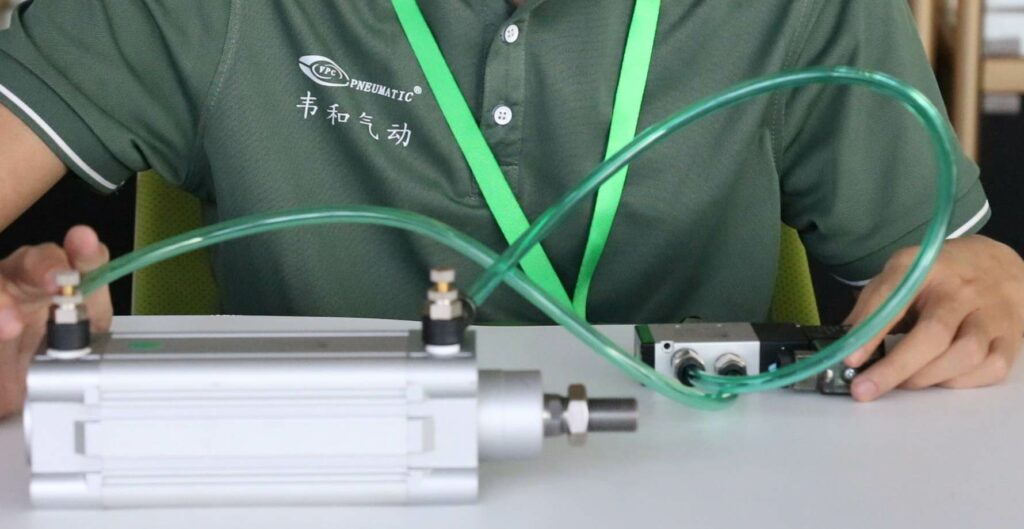

Вставьте пневматическую трубку в рабочий порт B электромагнитного клапана, а другой конец — во втянутый порт в верхней части пневматический цилиндр.
* Воздушную трубку можно снова подсоединить, нажав на пружину соединителя, чтобы разблокировать и вытащить воздушную трубку.
3. Проверка безопасности
① Убедитесь, что все крепления надежно закреплены и не ослабнут.
② Проверьте все точки соединения на предмет утечки воздуха.
③ Убедитесь, что вся система безопасна во время работы.
4. Принцип работы и тестирование
① Принцип работы
Включите источник воздуха, воздух поступает в рабочий порт A из впускного порта P, порт A вентилируется, чтобы достичь порта расширения воздушного цилиндра, и шток поршня цилиндра начинает выполнять действие расширения. Воздух поступает в порт B из втягивающего порта и выходит в порт R2.
При отсутствии питания реверс можно отрегулировать ручным переключателем. При нажатии переключателя воздух поступает из впускного отверстия P в рабочее отверстие B, которое выпускается, достигая втягивающего отверстия, где шток поршня пневматического цилиндра втягивается. Воздух поступает в порт электромагнитного клапана A из впускного отверстия и выходит в отверстие R1.
Пневматическая регулировка подушки
Воздушная подушка регулируется до необходимого размера воздушной подушки путем поворота амортизации шестигранным ключом, тем самым защищая уплотнения подушки во время работы пневматический цилиндр и увеличивая срок службы пневматического цилиндра.
② Тестирование
- Включите источник воздуха и отрегулируйте регулятор давления воздуха серии AR на правильное рабочее давление.
- Проверьте работу несколько раз, чтобы убедиться в плавности движения пневматический цилиндр и отсутствии утечки или застоя воздуха.
- Отрегулируйте пневматический дроссельный клапан воздушного цилиндра, чтобы получить идеальную скорость движения.
После завершения установки и испытаний пневматический цилиндр регулярно обслуживается и ремонтируется для обеспечения его надлежащей работы.
Выше описана установка пневматический цилиндр и аксессуаров, если у вас есть вопросы по пневмоцилиндрам или другим пневматическим компонентам, свяжитесь с VPC Pneumatic. Мы будем рады вам помочь.
