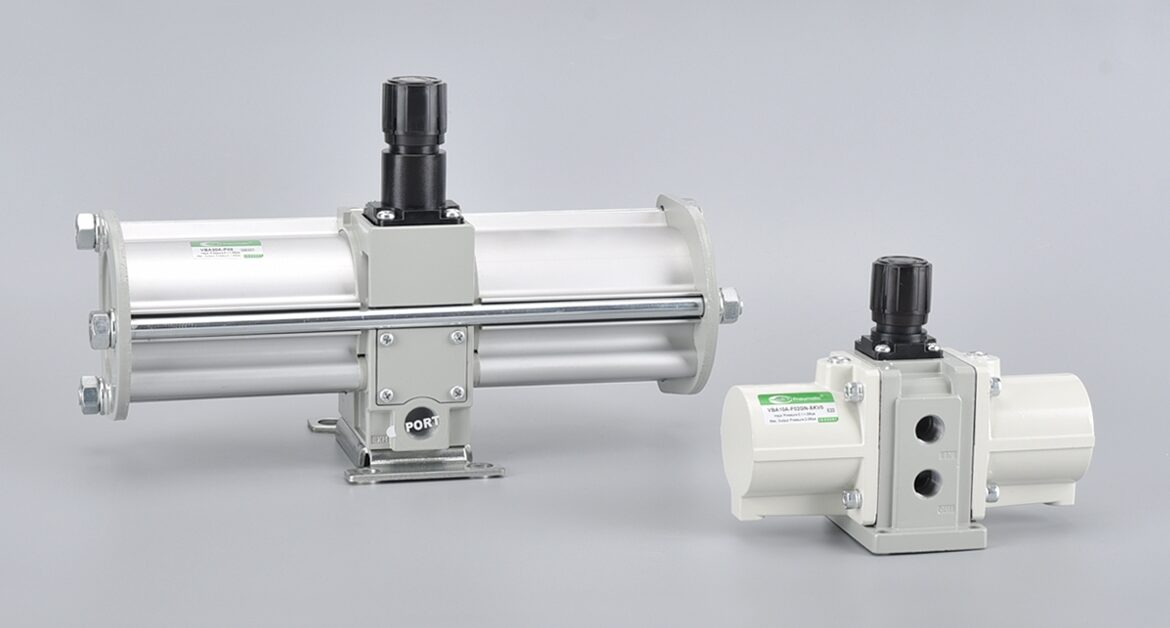

Что такое усилитель давления?
Основная функция усилителя давления воздуха VBA — перемещение воздуха в системе из области низкого давления в область высокого давления для сжатия и нагнетания давления, тем самым увеличивая давление в системе.
Широко применяется в пневматических системах и оборудовании, требующем подачи высокого давления.

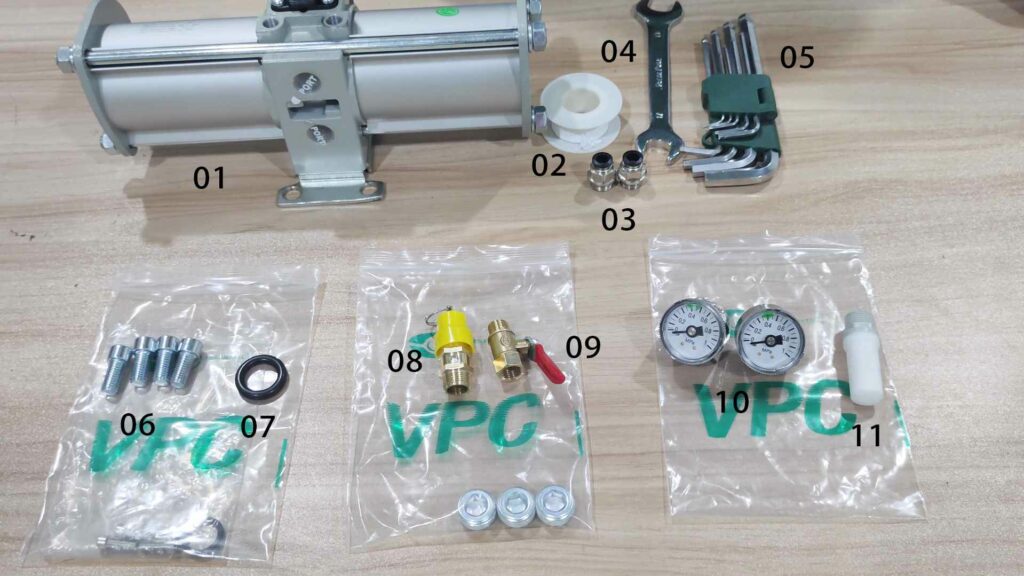

1. Сборочные изделия и инструменты
01 Усилитель давления воздуха VBA
02 Лента для уплотнения резьбы
03 Пневматический фитинг PC
04 Гаечный ключ с открытым зевом
05 Шестигранный ключ/шестигранный ключ
06 Винт
07 Уплотнительное кольцо
08 Предохранительный клапан
09 Сливной клапан
10 Манометр
11 Глушитель
* Обертывание резьбовой уплотнительной лентой: сливные клапаны, предохранительные клапаны и манометры должны быть обернуты резьбовой уплотнительной лентой для обеспечения их герметизации. Пожалуйста, обратитесь к статье для получения информации о способе обертывания: Как подключить и установить пневмораспределитель?

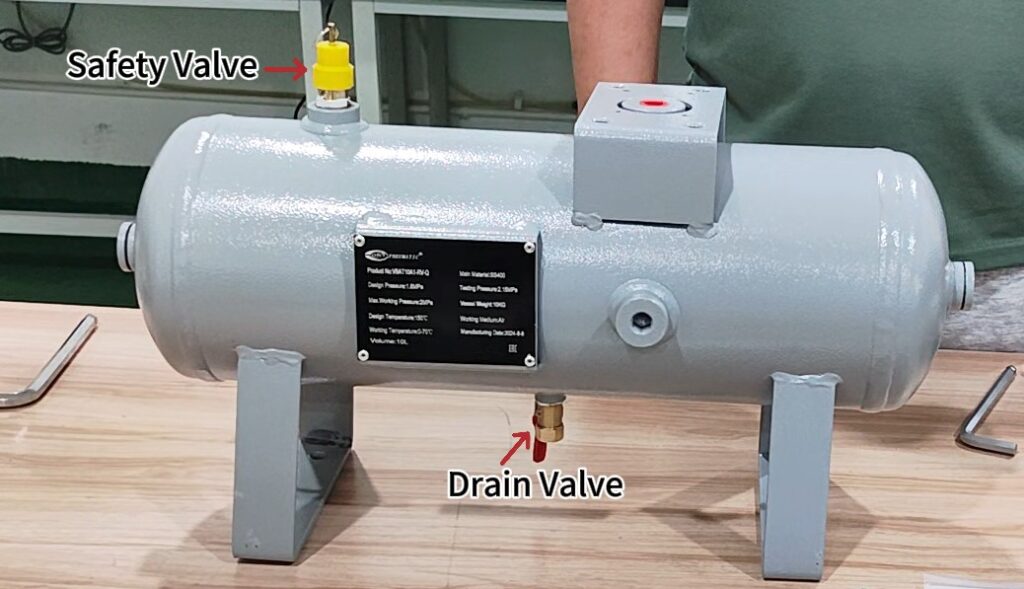

2. Установка сливного клапана и предохранительного клапана
① Установите сливной клапан: затяните сливной клапан на сливном отверстии в нижней части воздушного резервуара. Убедитесь, что соединение герметично, чтобы избежать утечек воздуха.
② Установите предохранительный клапан: Используйте шестигранный ключ, чтобы открыть крышку установки предохранительного клапана на воздушном резервуаре VBAT. Вверните предохранительный клапан в воздушный резервуар и затяните его, чтобы предотвратить ослабление.

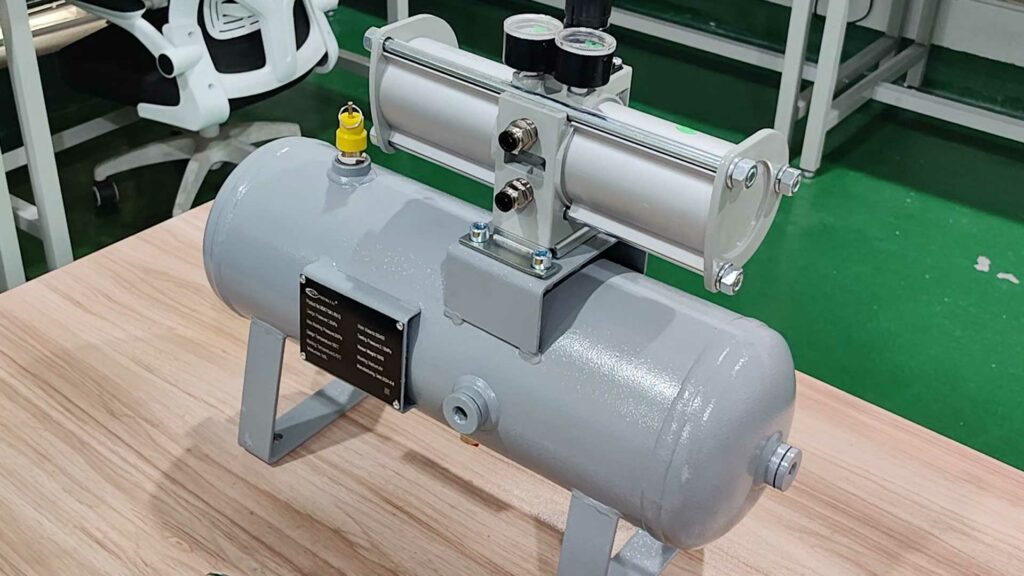

3. Установка усилитель давления воздуха
① Установка уплотнения: С помощью шестигранного ключа открутите резьбовое отверстие в нижней части регулятора пневматического усилителя. Установите уплотнение в резьбовое отверстие в нижней части регулятора усилителя, убедившись, что уплотнение не повреждено и правильно подключено.
② Подключите регулятор наддува к воздушному резервуару: Откройте защитную крышку на воздушном резервуаре, надежно установите регулятор наддува на воздушный резервуар и убедитесь, что четыре отверстия для винтов регулятора наддува совпадают с соединительными отверстиями воздушного резервуара. Вставьте винты в соединительные отверстия и затяните их шестигранным ключом.
4. Установка манометра, пневматических фитингов и глушителя
① Установка манометра: Поочередно вверните манометр, обернутый герметизирующей лентой, в порты IN и OUT воздуха регулятора давления.
② Установка воздушного фитинга: снимите защитную пломбу, поочередно вверните воздушный фитинг в порты IN и OUT регулятора давления и затяните фитинг разводным ключом.
③ Установка глушителя: Оторвите пломбу и вкрутите глушитель в выпускное отверстие пневматический усилитель давления.
FAQ
1. Как работает усилитель давления воздуха?

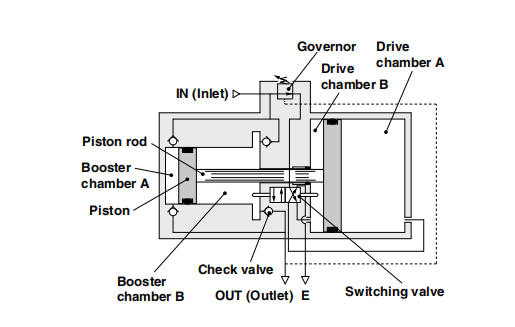

Воздух IN проходит через обратный клапан в камеры усилителя A и B. Тем временем воздух подается в камеру привода B через регулятор и переключающий клапан.
Затем давление воздуха из камеры привода B и камеры усилителя A подается на поршень, усиливая воздух в камере усилителя B. По мере перемещения поршня усиленный воздух проталкивается через обратный клапан на сторону OUT. Когда поршень достигает конца, поршень заставляет переключающий клапан переключиться, так что камера привода B находится в состоянии выпуска, а камера привода A — в состоянии подачи соответственно.
Затем поршень меняет свое движение на обратное, на этот раз давление из камеры усилителя B и камеры привода A усиливает воздух в камере усилителя A и отправляет его на сторону OUT.
Описанный выше процесс повторяется для непрерывной подачи воздуха под высоким давлением со стороны IN на сторону OUT.
2. Когда следует использовать усилитель давления сжатого воздуха?
① Некоторым устройствам в пневматическом контуре необходимо использовать более высокое давление воздуха, чем давление в основной магистрали.
② Пространство небольшое, и невозможно установить пневматический цилиндр большого диаметра, но выходное усилие должно быть гарантировано.
③ Пневматическое дистанционное управление требует создания давления для компенсации потери давления.
④ Необходимо увеличить давление жидкости в газожидкостном баллоне.
⑤ Когда вы хотите сократить время наполнения бензобака до определенного давления.
3. Каковы компоненты контроля давления?
- Усилитель давления обеспечивает необходимое высокое давление.
- Регулятор давления снижает высокое давление жидкости до безопасного диапазона.
- Пропорциональный регулятор воздуха обеспечивает точную регулировку выходного давления.
- Электропневматический регулятор обеспечивает интеллектуальное регулирование давления в режиме реального времени (может достигать плавного регулирования давления).
Выше представлен процесс установки регулятора наддува и воздушного резервуара. Если у вас возникнут вопросы в процессе установки, свяжитесь с VPC Pneumatic, и мы с радостью ответим на ваши вопросы.
