Основная функция датчик положения пневмоцилиндра — проверка работы поршня цилиндра, чтобы шток поршня мог быть зафиксирован и остановлен в определенном положении. Обычно он используется вместе с электромагнитным клапаном для определения положения цилиндра и завершения движения цилиндра. Он имеет следующие характеристики:
- Высокая универсальность, подходит для различных типов пневматических цилиндров.
- Высокая чувствительность, небольшой размер, быстрый отклик, длительный срок службы.
- Простота установки, бесшумность, оснащен светодиодным индикатором.
1. Принцип работы
Когда магнитное кольцо цилиндра приближается к геркону, магнитный язычок магнитного переключателя срабатывает, вызывая замыкание электрического разряда и генерацию электрического сигнала.
Когда магнитное кольцо покидает зону индукционного выключателя, магнитный геркон теряет свой индуцированный магнетизм, что приводит к отключению электрического разряда и исчезновению электрического сигнала.
Таким образом, можно контролировать перемещение поршня цилиндра, тем самым управляя соответствующим действием электромагнитного клапана.
2. Типы датчик положения пневмоцилиндра
| Тип | Контактный датчик положения пневмоцилиндра | Бесконтактный электронный переключатель |
| Принцип работы | Металлические язычки намагничиваются и притягиваются друг к другу под действием магнитного поля, тем самым проводя цепь и посылая сигнал. Например, геркон или датчики герконовые. | Основан на электронных компонентах для восприятия магнитного поля и выходных сигналов. Механический контакт отсутствует, а коммутационное действие достигается с помощью электрических сигналов. Например, датчик магнитный датчик Холла или магниторезистивный датчик. |
| Диапазон напряжения | 5V-240V DC/AC | 5V-30V DC |
| Выходной сигнал | Выходной сигнал представляет собой простой сигнал включения/выключения, подходящий для простого управления цепями. | Выходной сигнал доступен в различных формах (например, PNP/NPN, аналоговые сигналы и т. д.), что совместимо с современными системами автоматизации. |
| Приложение | Подходит для низкочастотных, некритических случаев управления, таких как простое определение положения. | Подходит для случаев, где предъявляются высокие требования к частоте, точности и помехоустойчивости, например, для промышленной автоматизации и высокоскоростного управления цилиндрами. |

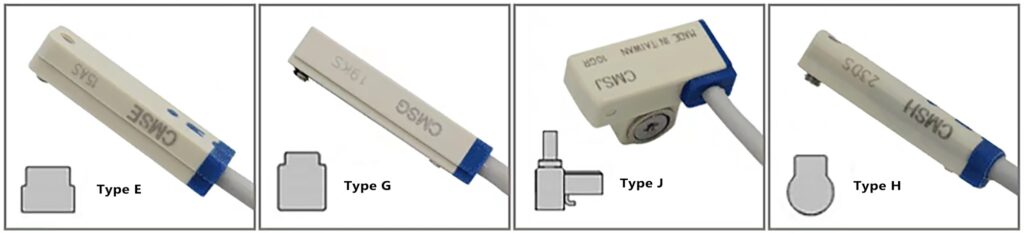

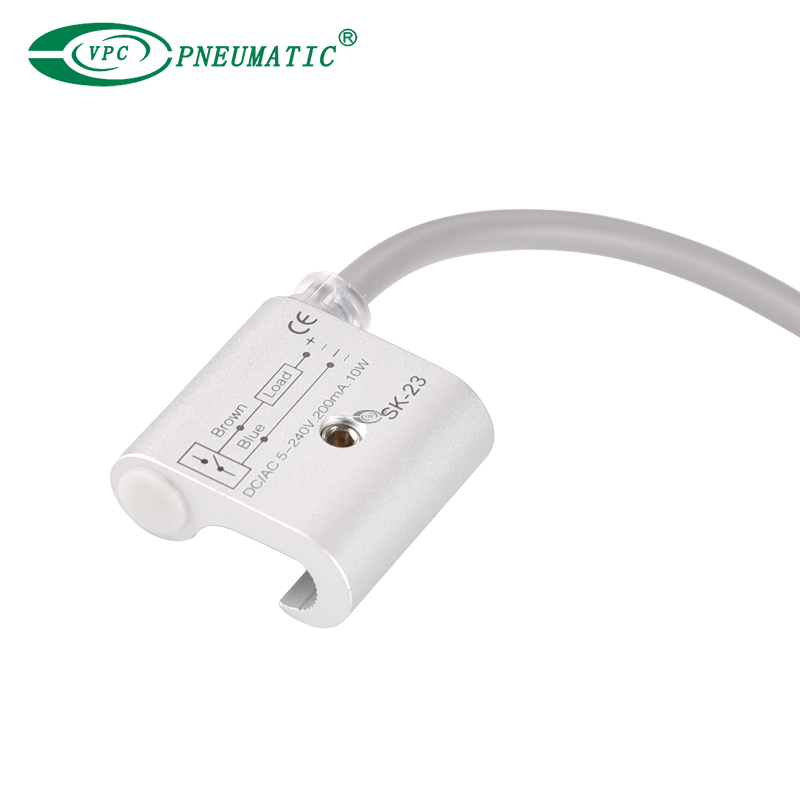

Контактный герконовые датчики пневмоцилиндра

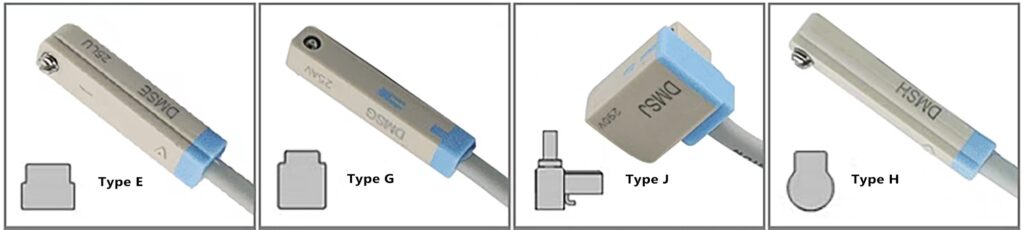

Бесконтактный электронный переключатель
3. Факторы, которые следует учитывать при датчики герконовые
| ① Тип пневмоцилиндра | Различные типы поршневых цилиндров имеют различные методы установки и соответствующие модели магнитных переключателей. Также следует учитывать ход цилиндра и среду использования. |
| ② Напряжение нагрузки | – Контактные герконовые датчики подходят для широкого диапазона напряжений, включая переменный и постоянный ток. |
| – Бесконтактные типы обычно подходят для напряжений ниже 30 В. | |
| ③ Используйте проводную систему | – Большинство магнитных переключателей с контактами являются двухпроводными. Сердечник геркона не имеет полярности, но поскольку магнитные переключатели обычно имеют индикаторные лампы, если их подключить наоборот, переключатель будет работать, но индикаторная лампа не загорится, или индикаторная лампа будет повреждена, и переключатель не будет работать. |
| – Бесконтактный тип использует полупроводниковые компоненты, которые обычно являются 3-проводными, делятся на тип NPN и тип PNP (в основном NPN используется в Азиатско-Тихоокеанском регионе и Японии, а PNP обычно используется в Европе). Независимо от того, является ли бесконтактный тип 3-проводным или 2-проводным, его нельзя поменять местами, поскольку используемые им компоненты имеют полярность. | |
| ④ Подходящая нагрузка | Например, реле, программные контроллеры, интегральные схемы, электромагнитные клапаны и т. д. |

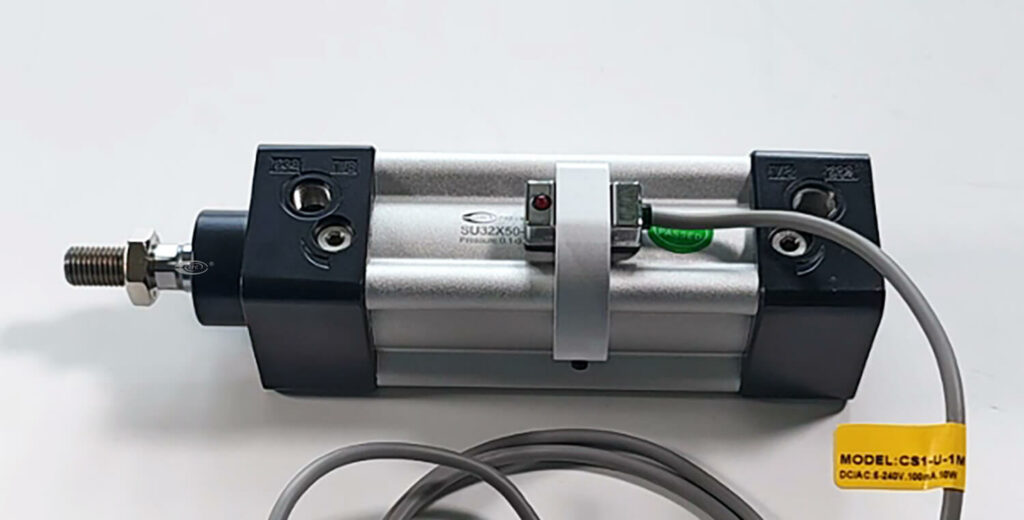

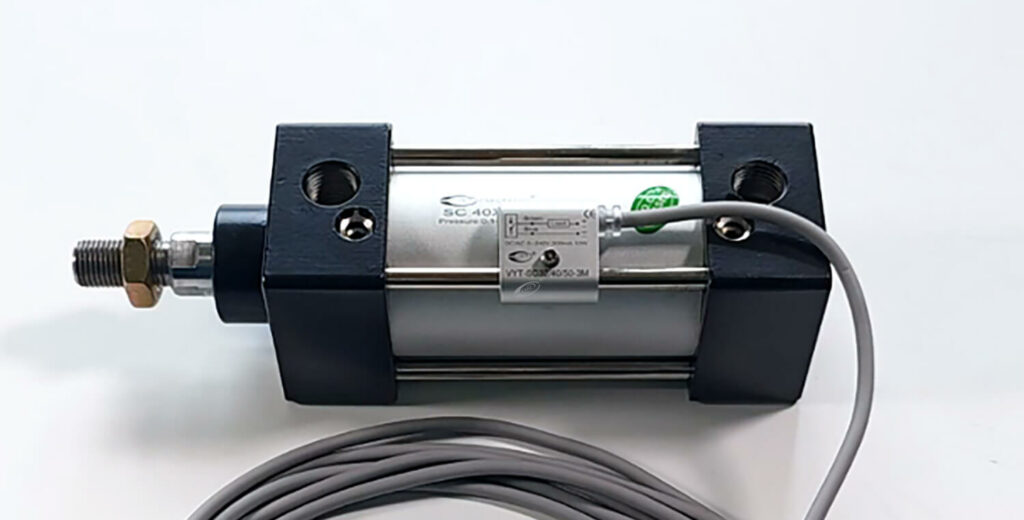

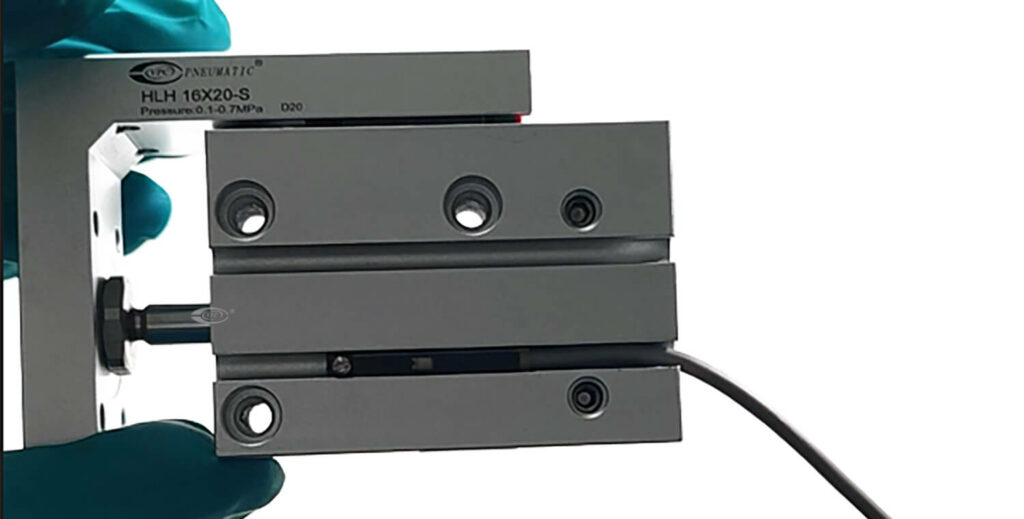

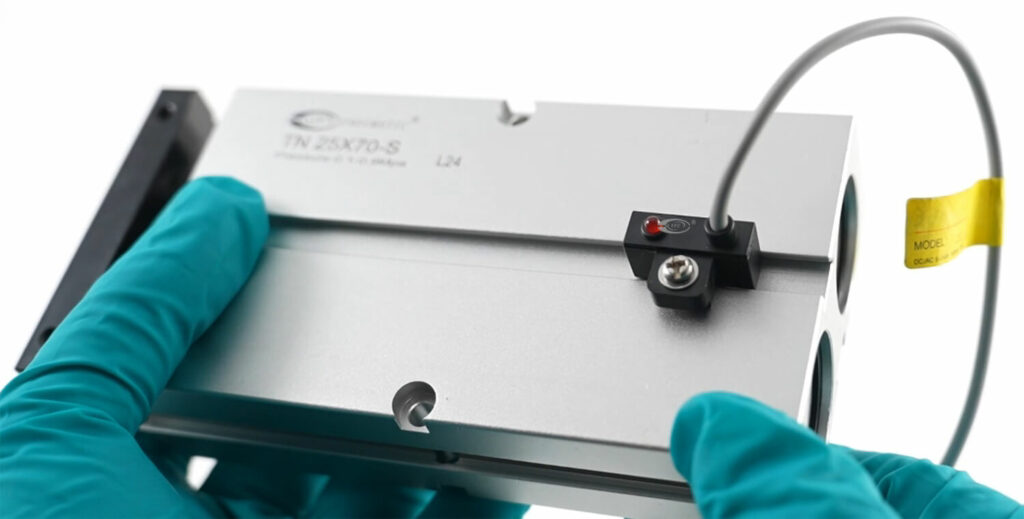

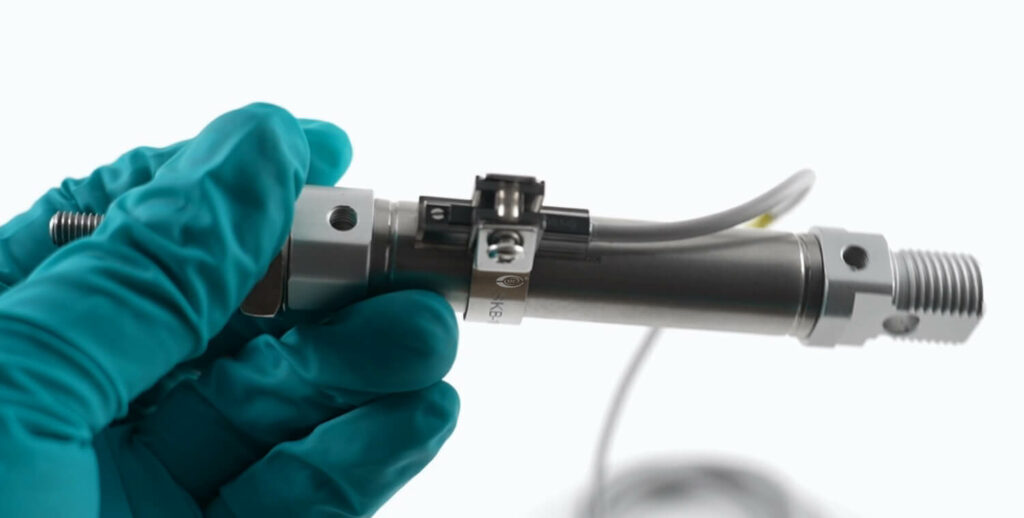

| ⑤ Способ крепления | Существует четыре способа монтажа: прямой, с помощью кронштейна, ленты, с помощью стяжек и т. д. |
* Использование магнитного переключателя обусловлено тем, что он должен использоваться с магнитным цилиндром, то есть поршень должен иметь магнитное кольцо.
4. Проверка безопасности
① Поскольку датчики герконовые часто находятся в рабочем состоянии, необходимо регулярно проводить техническое обслуживание и осмотр, чтобы предотвратить неисправность переключателя.
② Проверьте рабочую среду датчиков герконовые и поддерживайте ее сухой и при нормальной температуре.
③ Проверьте, не поврежден ли провод. Повреждение провода приведет к ухудшению изоляции или обрыву провода. Если провод поврежден, следует заменить выключатель или отремонтировать провод.
④ Затяните небольшие винты индукционного переключателя, чтобы предотвратить его ослабление или смещение; если он сместился, его следует отрегулировать в правильное положение, а затем затянуть.
Конечно, помимо использования с герконовым датчиком наблюдения, воздушный цилиндр также может быть соединен с множеством других аксессуаров для достижения различных функций и повышения производительности, таких как крепежные элементы для пневмоцилиндров, электромагнитные клапаны, пневматические дроссели, пневматические фитинги и т. д.

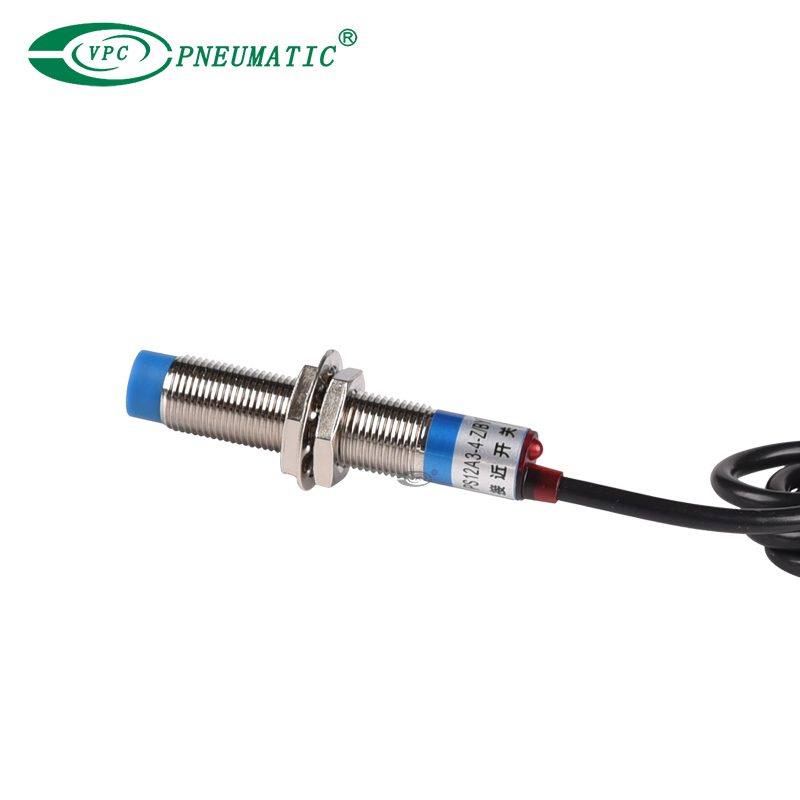

5. Датчик положения пневмоцилиндра VS Магнитный датчик положения
| Тип | Датчик положения пневмоцилиндра | Магнитный датчик положения |
| Принцип работы | Обнаружение осуществляется путем обнаружения изменений в магнитном поле (например, магнита или магнитного кольца внутри поршня цилиндра). | Обнаружение посредством электромагнитного поля чувствительного объекта, металлического предмета или изменения среды. |
| Объект обнаружения | Магнитные предметы или магнитные компоненты (например, поршни цилиндров) | – Металл (индуктивный) – Металл и неметалл (емкостный) |
| Установка | Обычно устанавливается рядом с цилиндром или другими магнитными компонентами. | Для автономной установки или тестирования немагнитного оборудования. |
| Среда использования | Небольшая, узкая, компактная среда установки. | Сильное магнитное поле или среда магнитных помех. |
| Приложение | – Определение положения поршня цилиндра – Обратная связь по сигналу пневматической системы – Многоточечное определение положения – Применение в пыльной, вибрирующей или суровой среде | – Обнаружение металлических или неметаллических объектов – Автоматизированное обнаружение оборудования (например, контроль пределов, подсчет или мониторинг потока) – Высокоскоростное обнаружение объектов – Применение в немагнитной среде |
Вышеизложенное касается выбора герконового датчика и разницы между магнитным датчиком и датчиком приближения. Если у вас есть другие вопросы, свяжитесь с VPC Pneumatic. Мы будем рады оказать вам более профессиональную помощь в области пневматики.
