электромагнитный клапан — это промышленное оборудование, управляемое электромагнитами, которое регулирует направление, расход, скорость и другие параметры среды в промышленных системах управления.
Как правильно выбрать электромагнитный клапан? Необходимо всесторонне учесть трубопровод, рабочую среду, давление, электрические параметры, тип действия и особые требования.
1. Параметры трубопровода
- Размер порта: Определите диаметр (DN) в соответствии с внутренним диаметром трубопровода на месте или требованиями к расходу.
- Размер соединения: Как правило, для диаметров >DN50 следует выбирать фланцевое соединение, а для диаметров ≤DN50 его можно выбрать произвольно в соответствии с потребностями пользователя.
2. Параметры жидкости

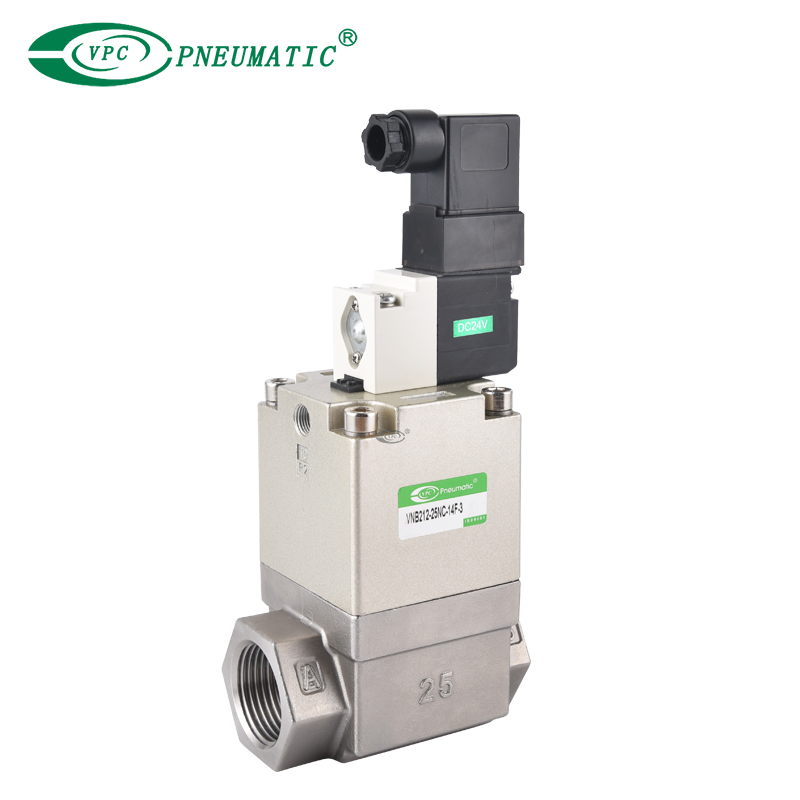

- Агрессивные жидкости: подходят коррозионно-стойкие электромагнитные клапаны, такие как VNB, и полностью нержавеющие электромагнитные клапаны; пищевые ультрачистые жидкости: подходят пищевые электромагнитные клапаны из нержавеющей стали.
- Высокотемпературные жидкости: следует выбирать электромагнитные клапаны из термостойких электротехнических материалов и уплотнительных материалов, а также поршневые конструкции, например, высокотемпературные соленоидный клапан SLH/VPCT.

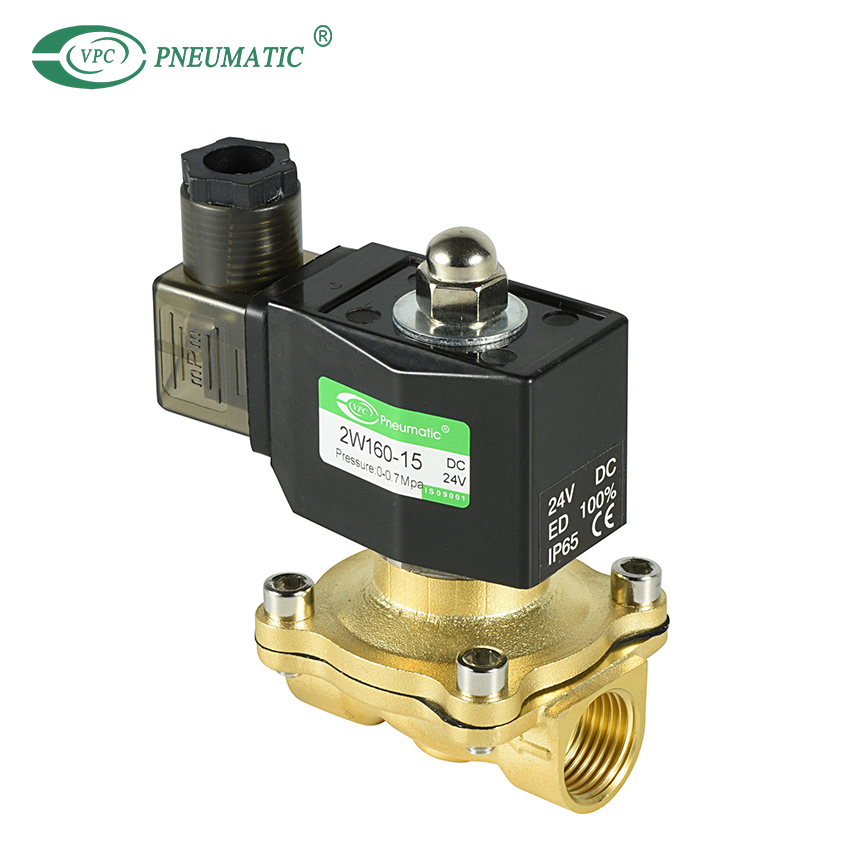

- Агрегатное состояние жидкости: газообразное, жидкое или смешанное, особенно при диаметре более DN25, необходимо различать. Например, соленоидный клапан прямого действия 2W.
- Вязкость жидкости: обычно ниже 50 сСт, может быть выбрана произвольно. Если вязкость превышает это значение при диаметре более 15 мм, используйте многофункциональный электромагнитный клапан, например, VNB. если диаметр меньше 15 мм, используйте соленоидный клапан высокой вязкости.
3. Параметры давления
- Номинальное давление: Этот параметр имеет то же значение, что и для других клапанов общего назначения, и определяется в соответствии с номинальным давлением трубопровода.
- Рабочее давление: При низком рабочем давлении следует использовать принцип прямого или ступенчатого прямого действия; при минимальной разнице рабочего давления более 0,04 МПа можно использовать электромагнитные клапаны прямого действия, ступенчатого прямого действия и пилотные соленоидный клапан.
4. Выбор электропитания
Предпочтительно выбирать напряжение переменного тока 220 В и постоянного тока 24 В, что более удобно.
5. Время непрерывной работы

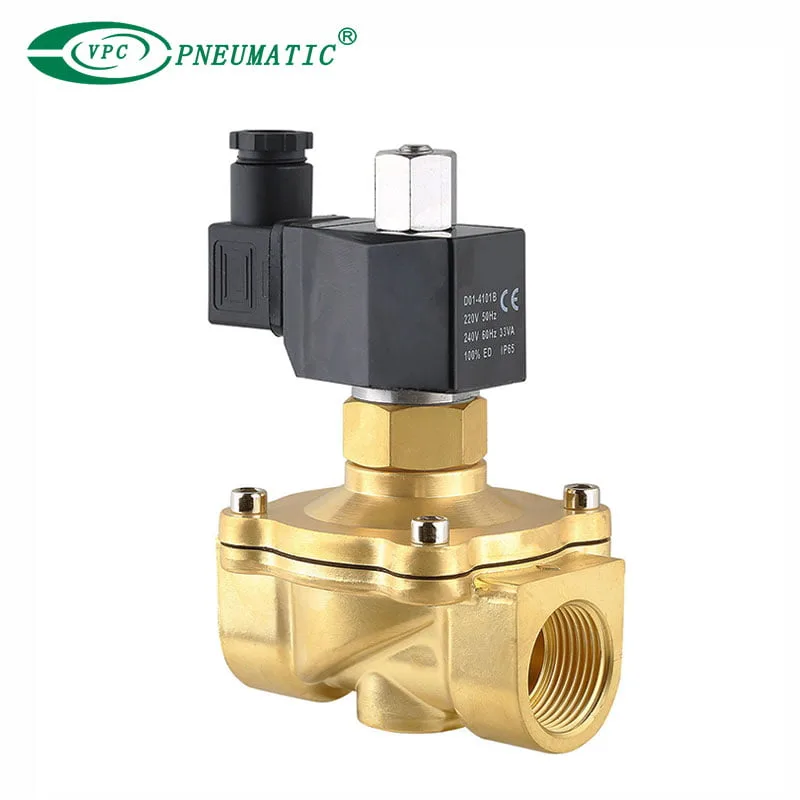

- Если электромагнитный клапан должен быть открыт в течение длительного времени, превышающего время закрытия, следует выбрать нормально открытый соленоидный клапан.
- Если время открытия короткое или время открытия и закрытия небольшое, следует выбрать нормально закрытый соленоидный клапан.
- Для некоторых рабочих условий, используемых для обеспечения безопасности, таких как контроль пламени в печи или обжиговой печи, нормально открытые электромагнитные клапаны не подходят, и следует выбирать соленоидный клапан с длительным временем подачи питания.
6. Выберите вспомогательные функции в соответствии с требованиями к окружающей среде

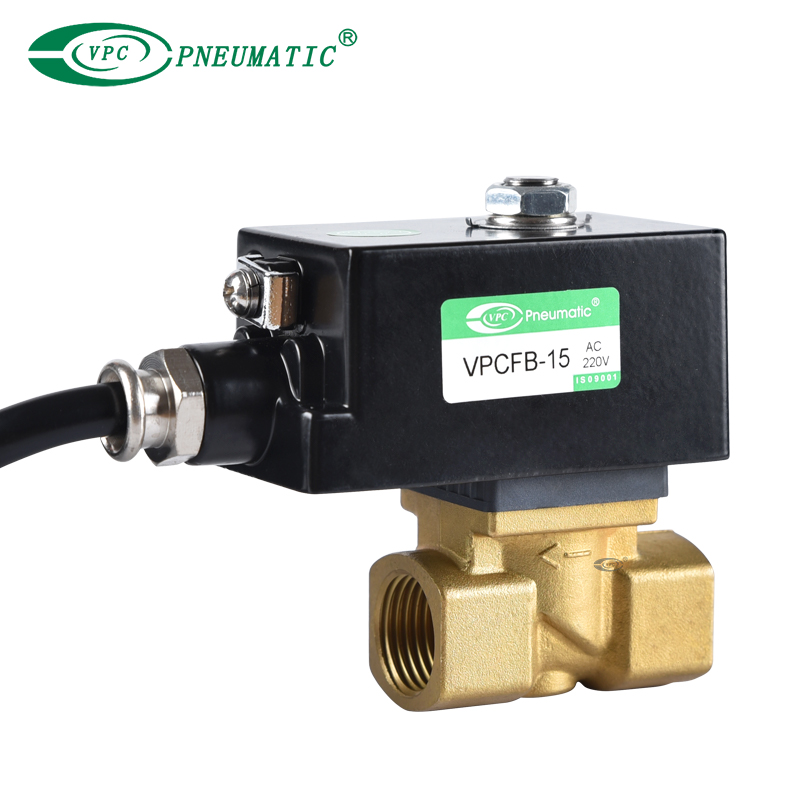

- Взрывоопасная среда: необходимо выбирать электромагнитные клапаны с соответствующей степенью взрывозащиты, например, соленоидный клапан из нержавеющей стали 2S.
- При наличии обратного потока жидкости в трубопроводе можно выбрать электромагнитный клапан с функцией обратного потока.
- При необходимости ручного управления электромагнитным клапаном на месте можно выбрать электромагнитный клапан с ручным управлением, например, предохранительный клапан.
- Для наружной установки или работы в условиях запыленности следует выбирать водонепроницаемые и пылезащищенные варианты (степень защиты выше IP54), например, импульсные клапаны VPCYF.

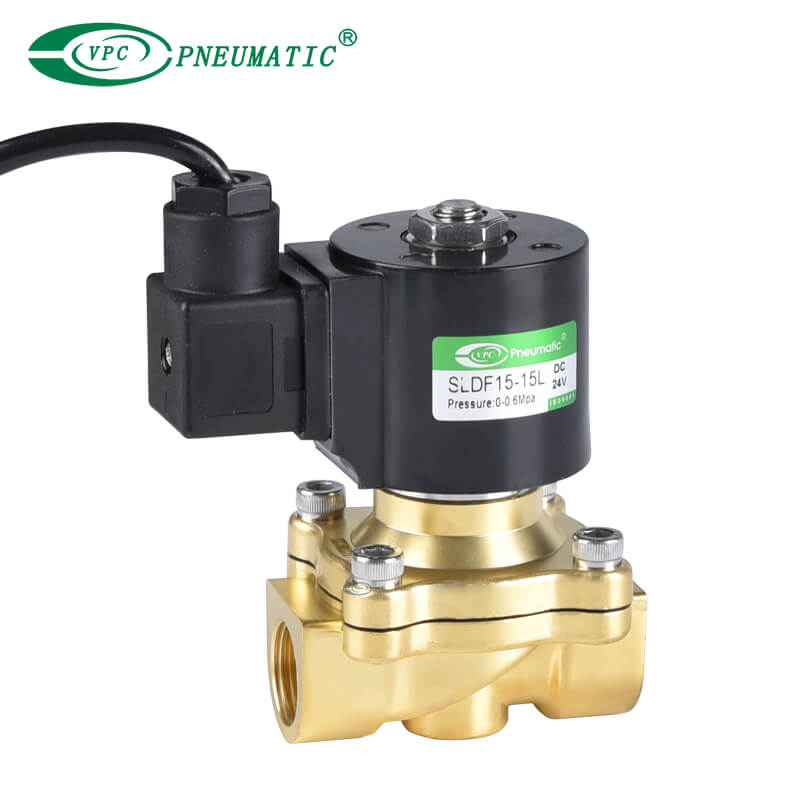

- Для фонтанов следует использовать погружные электромагнитные клапаны (степень защиты выше IP68), например, водяные соленоидный клапан SLDF.

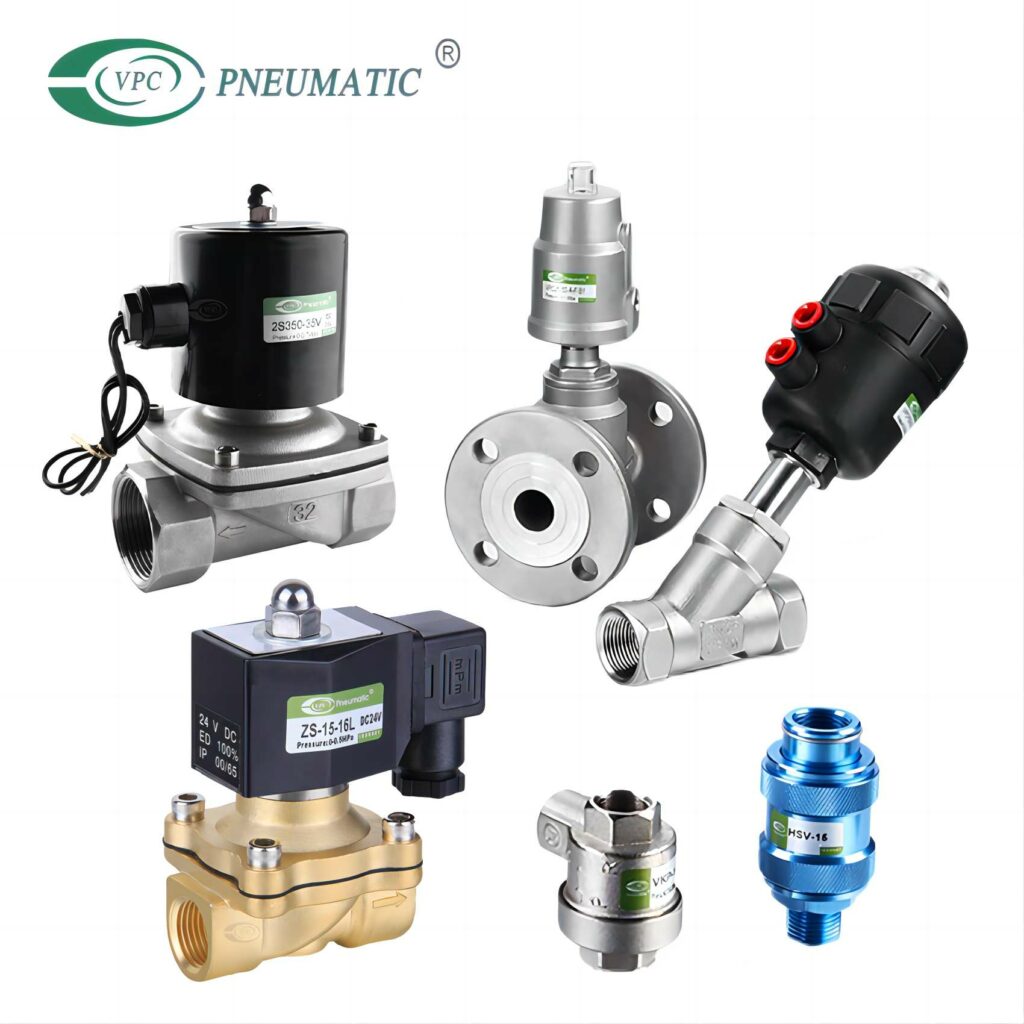

7. Типы электромагнитных клапанов
| Тип клапана | Функции | Приложения |

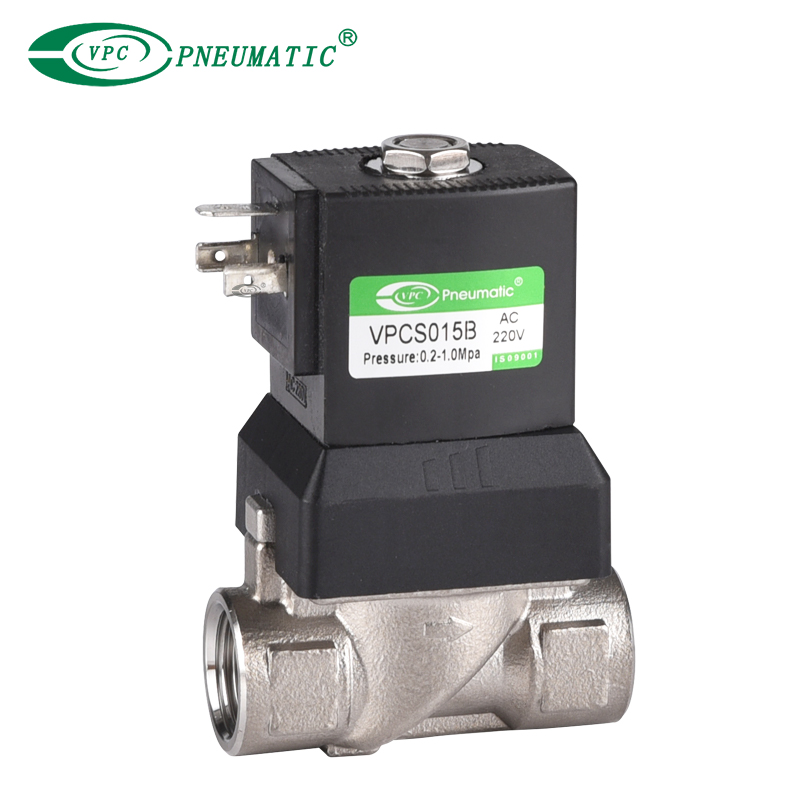

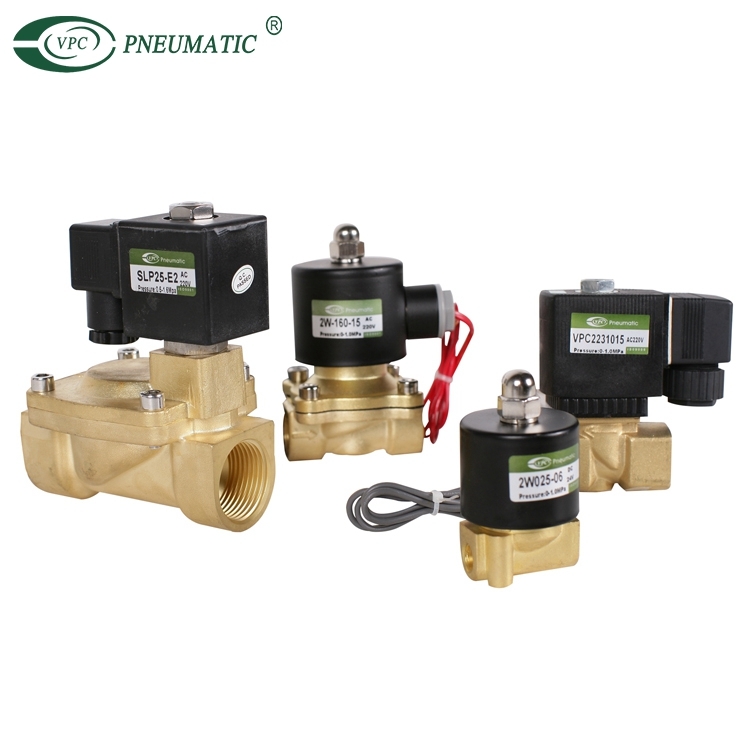

| Клапан общего назначения | Нормально закрытый (НЗ) или нормально открытый (НО), доступны из латуни или нержавеющей стали. Подходит для использования с воздухом, водой, маслом и инертными газами. | Промышленная автоматизация, системы отопления, вентиляции и кондиционирования воздуха, водоподготовка и сельское хозяйство. |

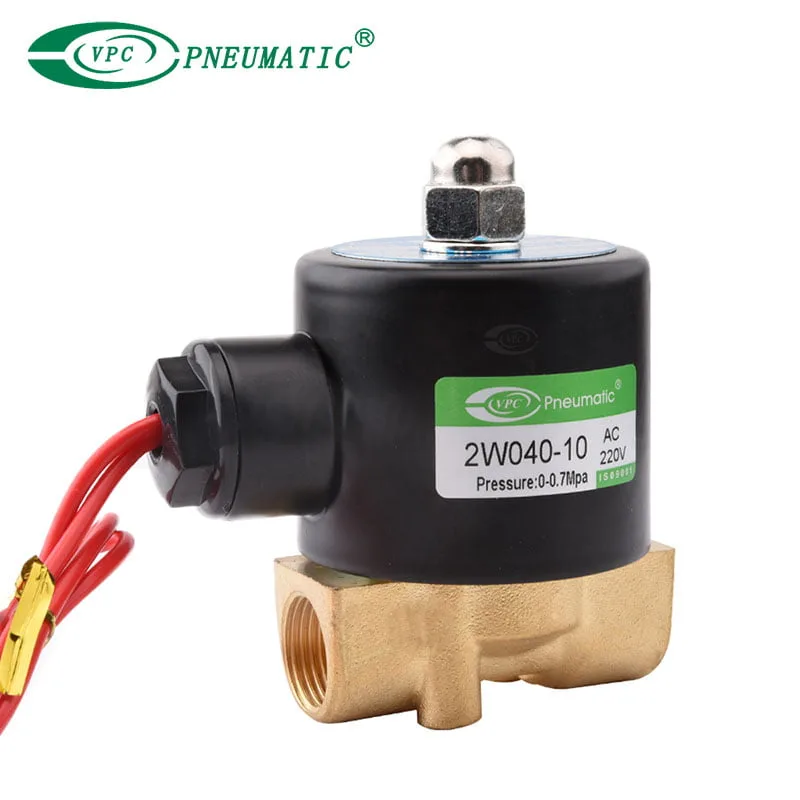

| Электромагнитный клапан прямого действия | Компактный, быстродействующий, срабатывает напрямую без пилотного давления. Небольшая пропускная способность. | Медицинское оборудование, пневматические системы и точные приборы. |

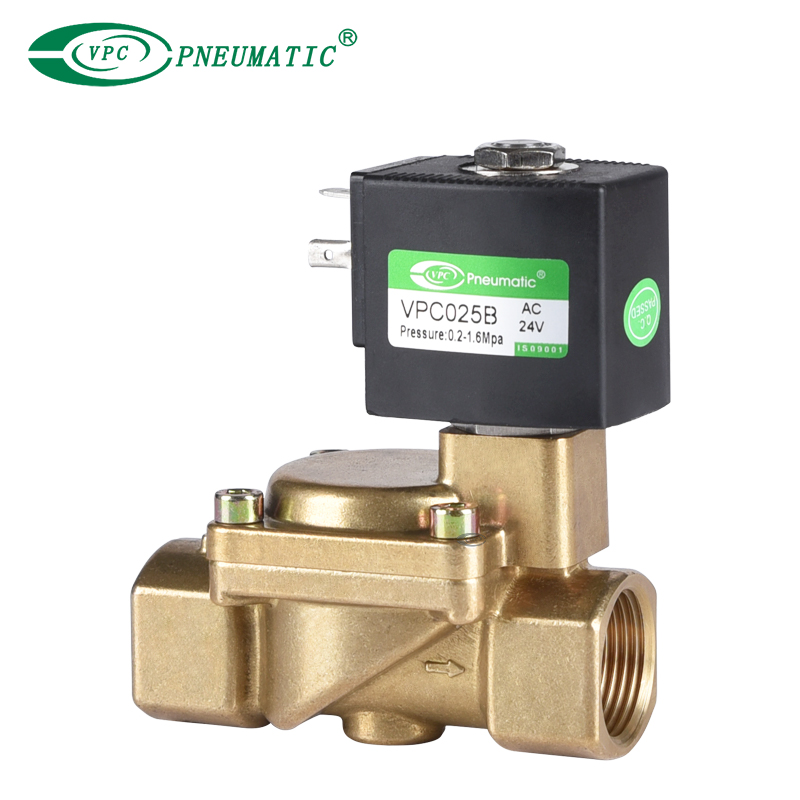

| Пилотно-мембранный электромагнитный клапан | Требует минимального перепада давления и имеет более высокий расход, чем клапаны прямого действия. | Ирригационные системы, водоподготовка и промышленная автоматизация. |
| Клапаны электромагнитные высокого давления | Прочный корпус клапана с усиленными уплотнениями способен выдерживать давление до нескольких сотен бар. | Нефтегазовая, аэрокосмическая и гидравлические системы. |

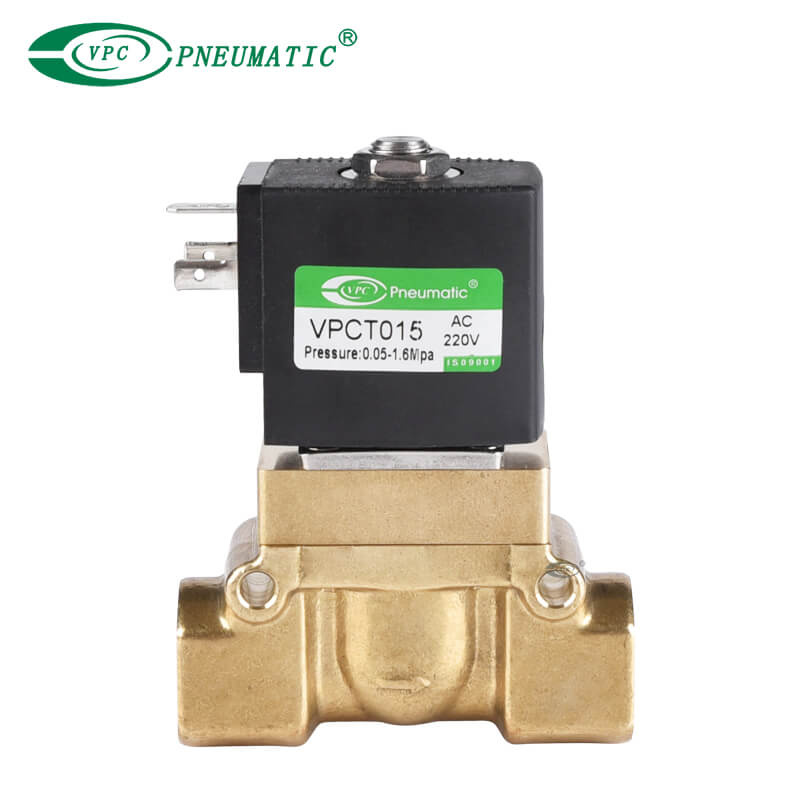

| Клапаны электромагнитные высокотемпературные | Термостойкие материалы, специальные уплотнители и изоляция, выдерживающие высокие температуры (до 200–300 °C). | Промышленные котлы, стерилизационное оборудование и системы химической переработки. |

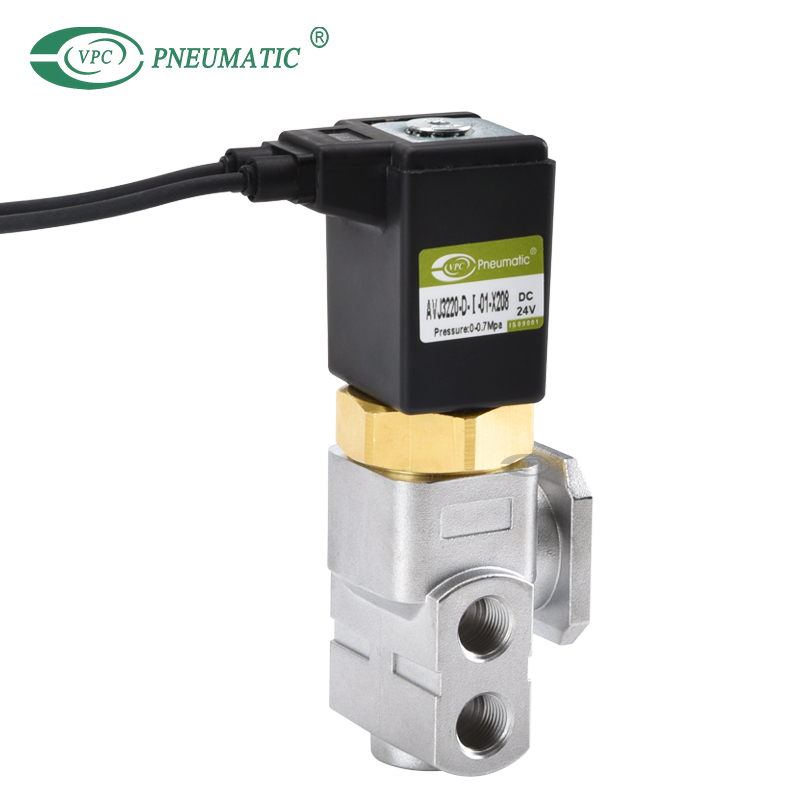

| Высокочастотный электромагнитный клапан | Быстрое переключение, прочная конструкция катушки, низкое внутреннее трение. | Упаковочное оборудование, текстильное оборудование и автоматизированные производственные линии. |

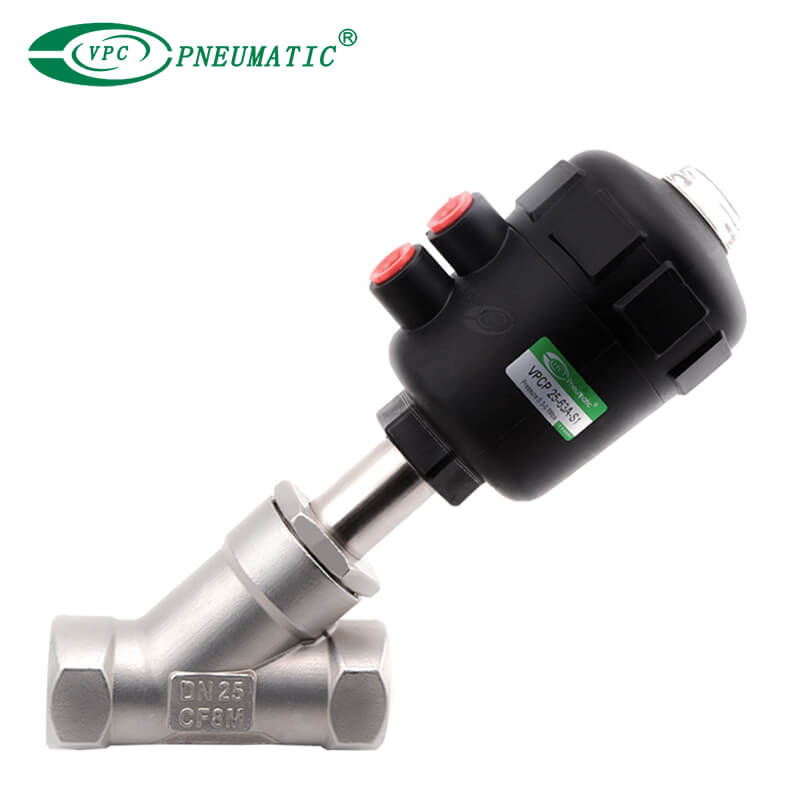

| Угловой седельный клапан | Он оснащен электромагнитным управляющим клапаном пневматического действия с большим расходом и самоочищающимся седлом клапана. | Системы очистки для пищевой, фармацевтической и промышленной промышленности. |

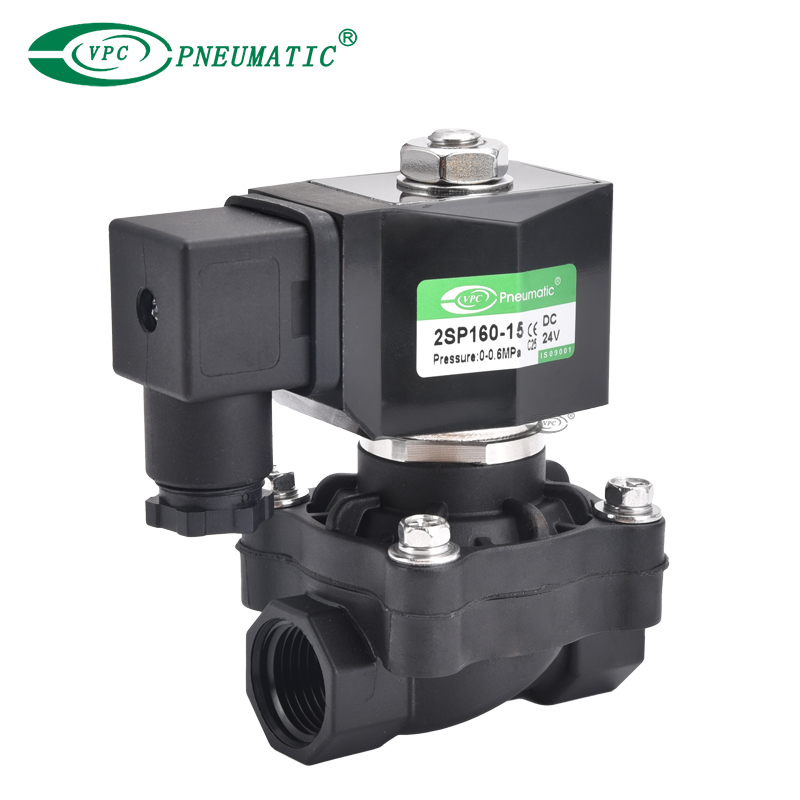

| Соленоидный клапан для воды | Водонепроницаемая конструкция, нержавеющая сталь и другие коррозионно-стойкие материалы. | Водоподготовка, аквакультура и подводное оборудование. |
| Пневмоклапан импульсный | Ударопрочная мембрана для быстрого срабатывания и длительного срока службы. | Цементные заводы, сталелитейные заводы и промышленные вентиляционные системы. |
Выше представлено руководство по выбору электромагнитных клапанов. Если у вас есть вопросы по выбору, установке, обслуживанию и т.д. электромагнитных клапанов, пожалуйста, свяжитесь с VPC Pneumatic.
Помимо различных типов электромагнитных клапанов, упомянутых выше, VPC также может изготовить электромагнитные клапаны по индивидуальному заказу в соответствии с потребностями заказчика.
