Пневмоцилиндр являются важной частью промышленной автоматизации, в основном выполняя требования к движению механического оборудования посредством телескопического движения. Мы поговорим о том, как выбрать пневматический цилиндр по 5 аспектам.
- Тип пневмоцилиндра
- Диаметр пневмоцилиндра
- Ход пневматического цилиндра
- Тип действия пневматического цилиндра
- Элементы крепления пневмоцилиндров

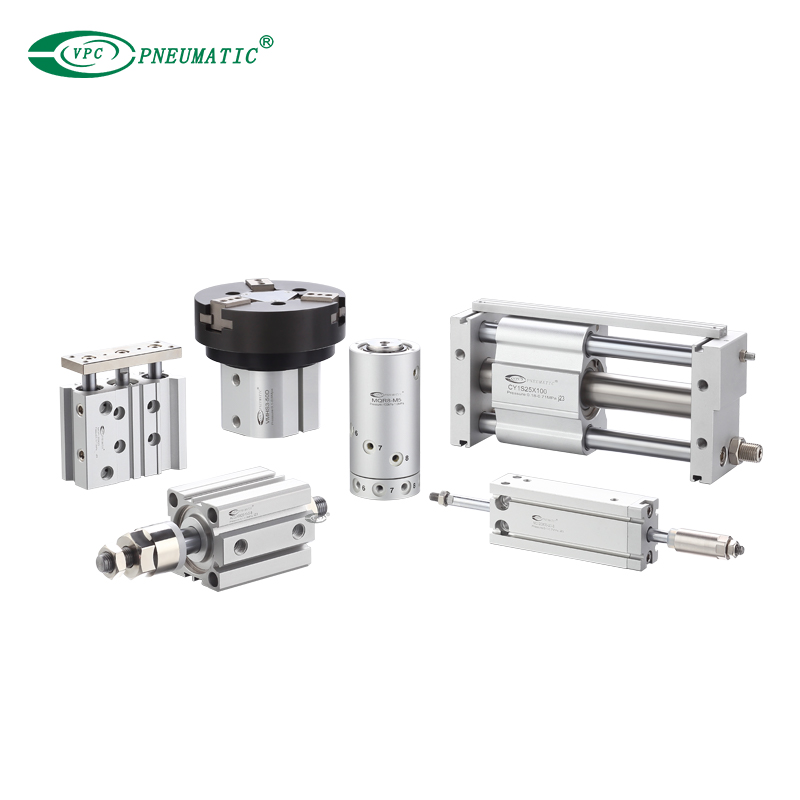

1. Какие бывают виды пневмоцилиндров?
| Компактный цилиндры | Компактная конструкция и малый вес. Не требуются никакие монтажные принадлежности, и его можно устанавливать непосредственно на приспособления и оборудование. |

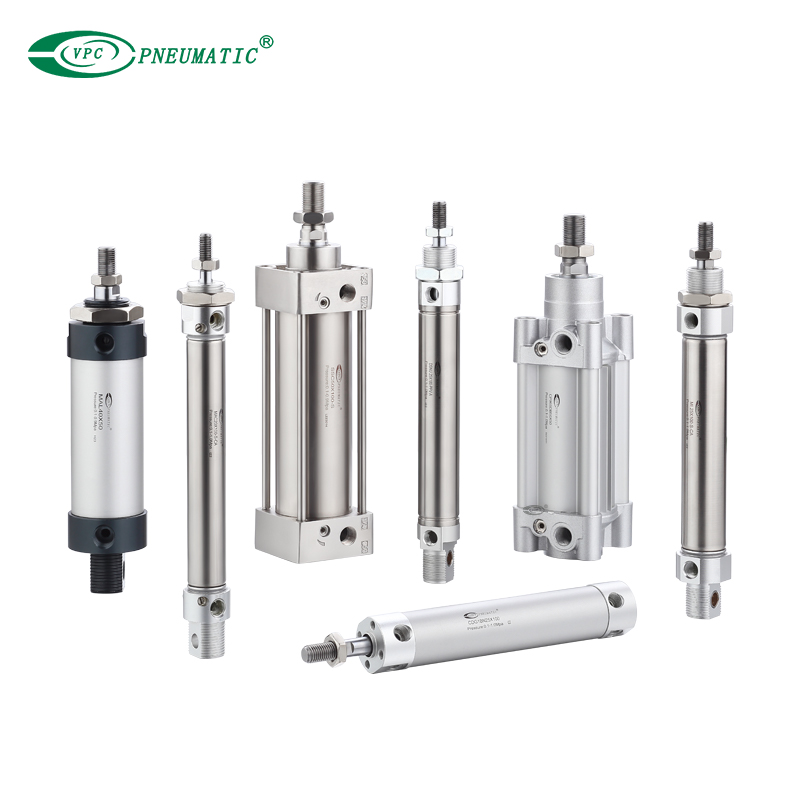

| Стандартные цилиндры | Пневматический поршень может выдавать усилие (тягу или тягу) при движении вперед или назад. Конструкция проста. Ход можно выбирать в соответствии с потребностями. |
| Двухштоковый пневмоцилиндр | Он обладает направляющими, противоизгибными и противоскручивающими свойствами и может выдерживать определенные боковые нагрузки. |
| Компактная пневмокаретка | Низкое трение, обеспечивает плавное движение без люфта. Высокая точность направления, может противостоять крутящему моменту и имеет большую грузоподъемность. |
| Пневматический захват | Он может реализовывать различные функции захвата и является ключевым компонентом пневматического манипулятора автоматизированного оборудования. |

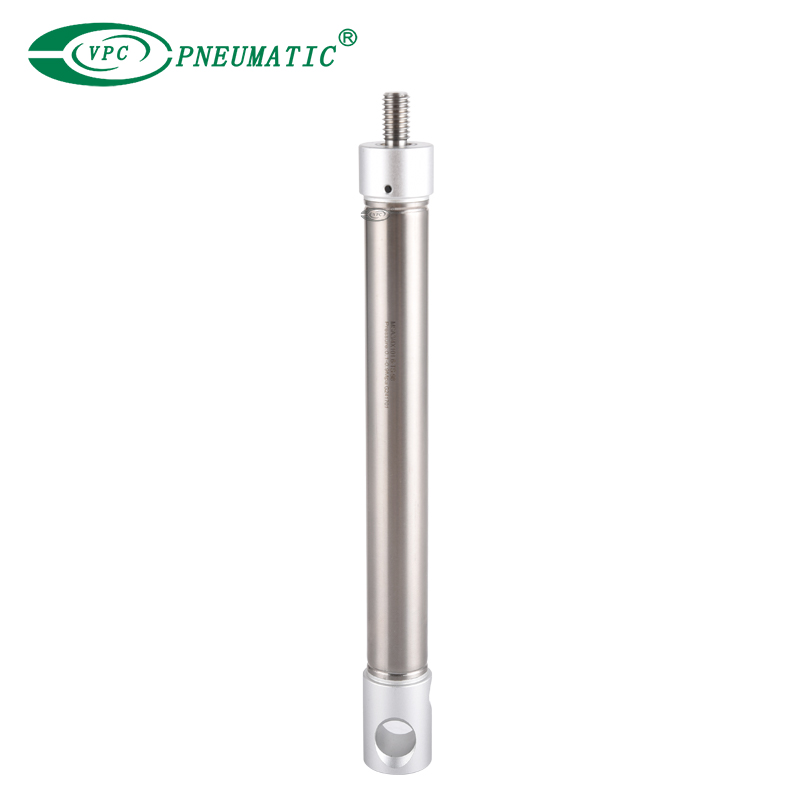

| Пневмоцилиндр мини | Цена низкая, и это может эффективно сэкономить место для установки. Подходит для высокочастотных требований использования. |
| Бесштоковые приводы | Без поршневого штока он особенно подходит для цилиндров малого диаметра и длинного хода. |
2. Диаметр пневмоцилиндра

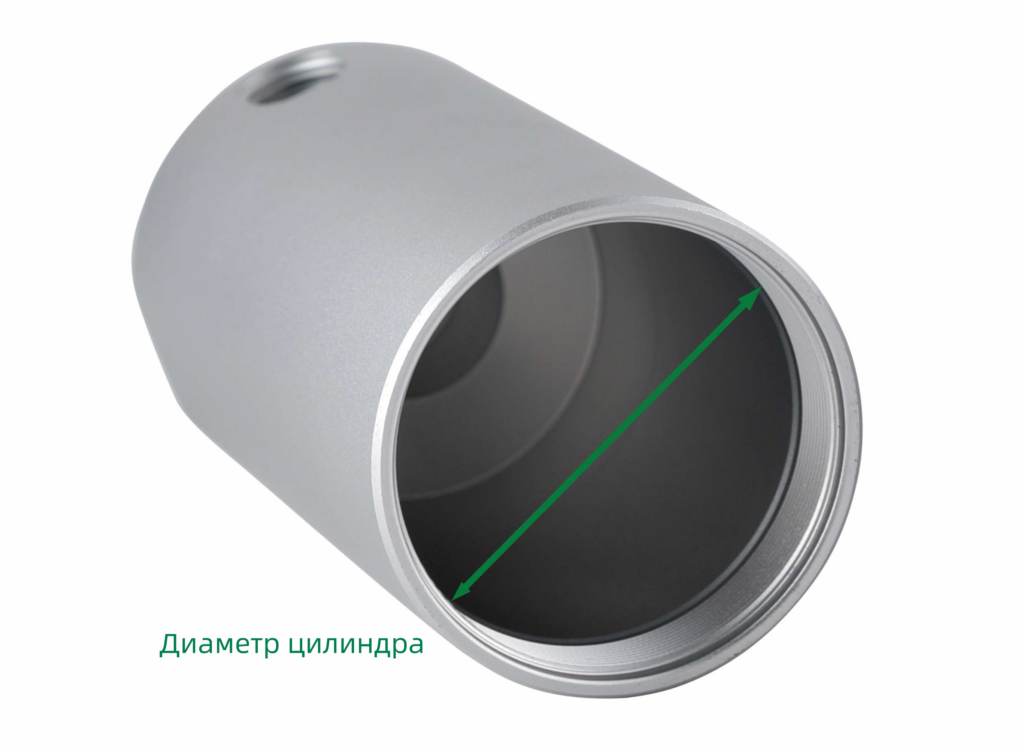

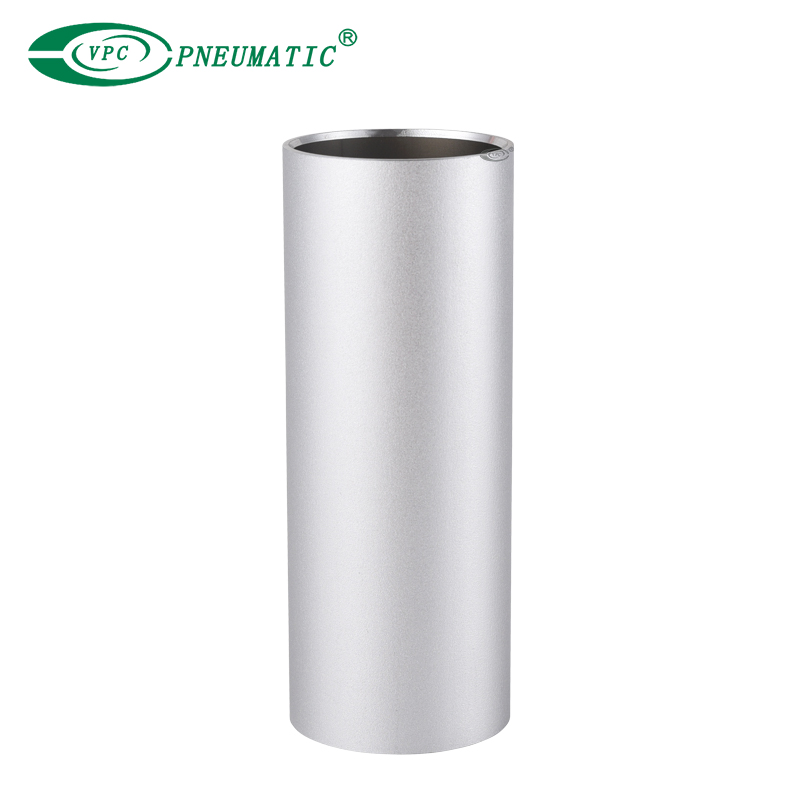

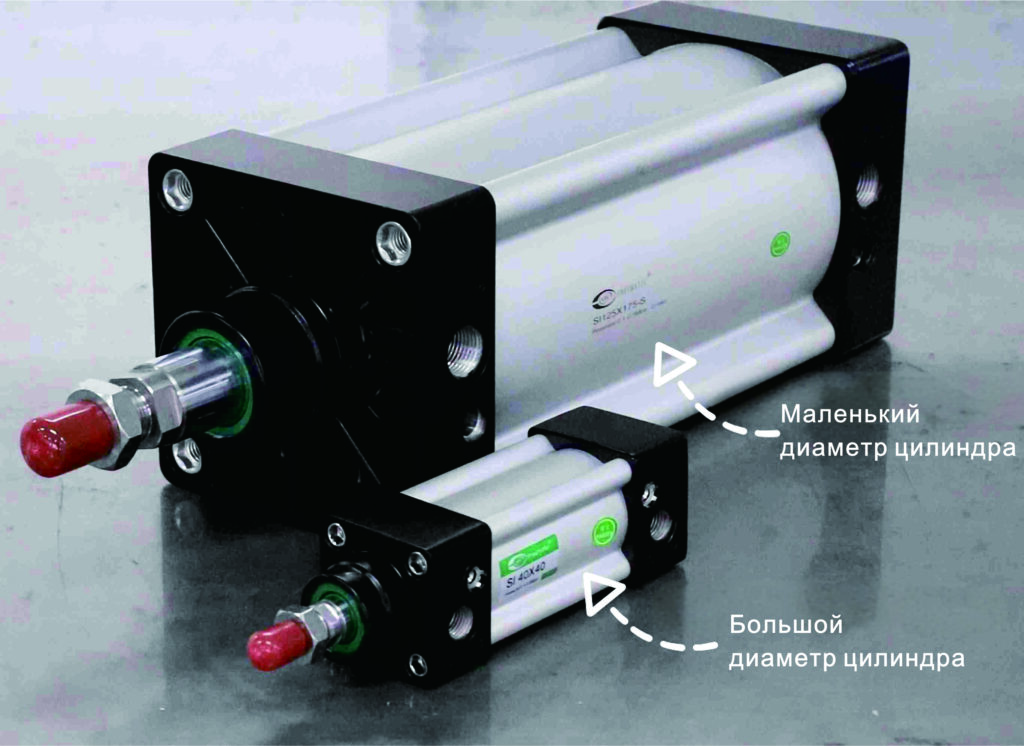

Диаметр пневмоцилиндра: относится к диаметру внутренней стенки трубки цилиндра, который является ключевым фактором при измерении выходного усилия.
Обычно размеры следующие: (Единица: мм)
⌀2.5, ⌀4, ⌀6, ⌀10, ⌀15, ⌀16, ⌀20, ⌀25, ⌀32, ⌀40, ⌀50, ⌀63, ⌀80, ⌀100, ⌀125, ⌀140, ⌀160, ⌀180, ⌀200, ⌀250, ⌀300 и т. д.

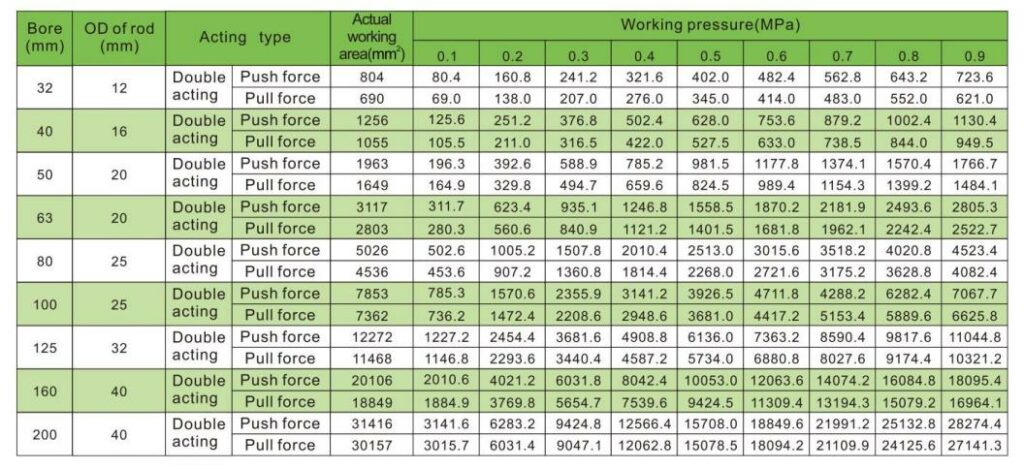

Выходная сила относится к тяге или усилию, создаваемому давлением сжатого воздуха, действующим на эффективную площадь поршня во время рабочего процесса пневматического цилиндра.
При определении размера отверстия цилиндра следует учитывать два фактора: выходное усилие и нагрузку.
3. Ход пневматического цилиндра

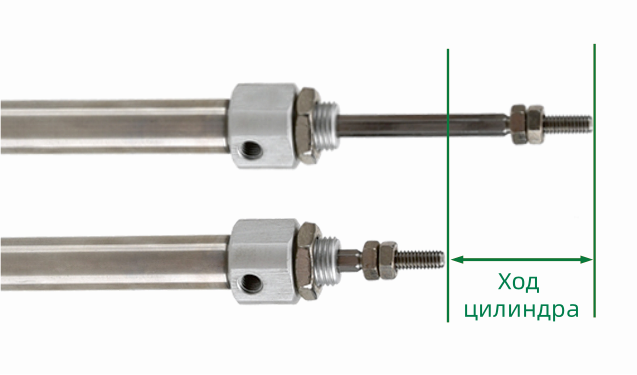

Ход цилиндра: относится к максимальному расстоянию, на которое перемещается поршень цилиндра (расстояние погрешности между выдвижением и втягиванием штока поршня).
Длина хода цилиндра — это максимальное расстояние, на которое цилиндр может переместить груз. Длина хода влияет на производительность и эффективность пневматической системы.
* Для облегчения установки и отладки следует оставить запас для расчетного хода.
Ход цилиндра определяется длиной нагрузки. Пневматические изделия VPC имеют разные ходы в зависимости от их различных серий. Подробности см. в каталоге продукции. Конечно, если у пользователя есть особые потребности, мы можем изготовить специальный ход.
4. Тип действия пневматического цилиндра
По принципу действия пневмоцилиндры можно разделить на следующие типы:
Пневмоцилиндр одностороннего действия: поршень снабжается воздухом только с одной стороны, и давление воздуха выталкивает поршень, создавая тягу. Когда подача воздуха прекращается, пружина возвращает поршень в исходное положение. Таким образом, сила и движение создаются только в одном направлении.
Пневмоцилиндр двухстороннего действия: Давление воздуха по обе стороны поршня цилиндра обеспечивает прямое или обратное движение. Для направления потока к этому поршню двойного действия имеется несколько компонентов.
Двухвальный пневматический цилиндр двойного действия: поршневой шток цилиндра имеет двухштоковую конструкцию, то есть два параллельных поршневых штока работают вместе. Двунаправленное движение (выдвижение и втягивание) поршневого штока контролируется переключением источника воздуха вперед и назад.
Двухвальный, двойного действия с регулируемым ходом: благодаря двухштоковому цилиндру двойного действия пользователи могут регулировать ход цилиндра, скорость, давление и другие параметры в соответствии с рабочими требованиями для повышения эффективности и точности работы.
Цилиндр одностороннего действия с пружиной: шток поршня выталкивается сжатым воздухом и втягивается пружиной или внешней силой. Тяга может быть создана только в одном направлении.
Цилиндр одностороннего действия с возвратной пружиной: шток поршня приводится в действие сжатым воздухом для завершения направления действия (обычно “втягивание” или “отскок”), в то время как действие сброса выполняется внутренней пружиной или внешней нагрузкой. Его функция и структура противоположны функциям и структуре цилиндра одностороннего действия для выдавливания.
* Цилиндры одностороннего действия имеют ограниченное удлинение из-за наличия в их конструкции пружины сжатия. Цилиндры двухстороннего действия имеют неограниченную длину хода.
5. Элементы крепления пневмоцилиндров
Пневматические цилиндровые принадлежности используются для крепления цилиндра или соединения штока поршня с нагрузкой. Цилиндровые принадлежности в основном включают в себя:

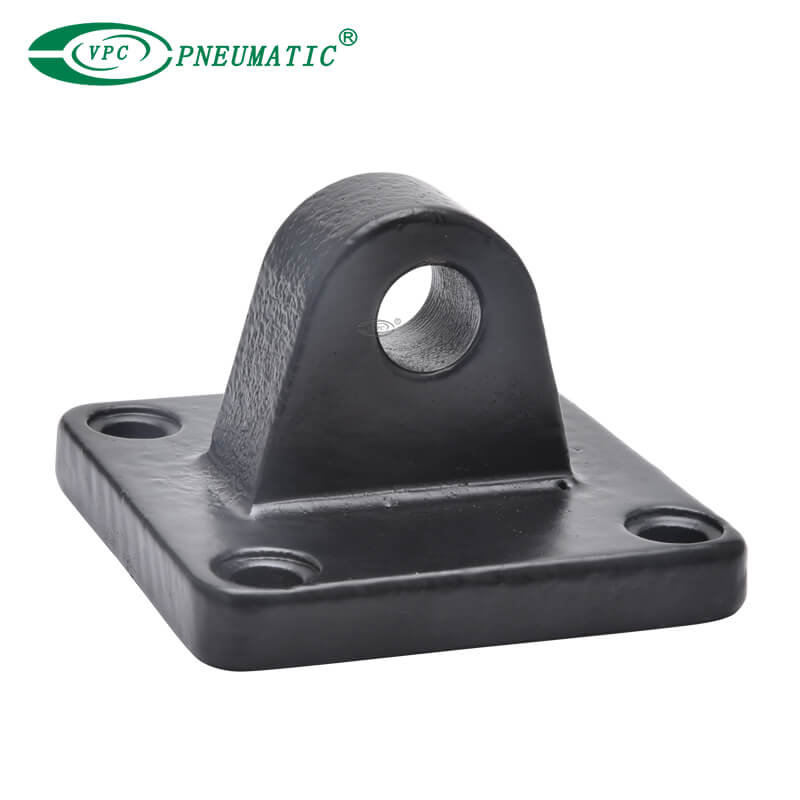

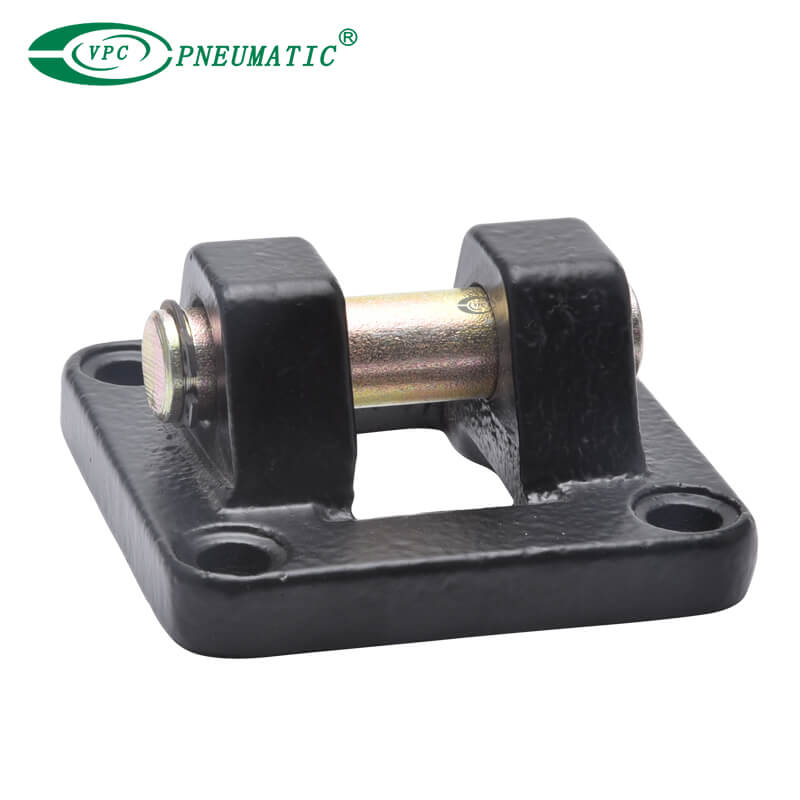

| Одинарная и двойная скоба | Используется для соединения цилиндров и других компонентов с целью обеспечения устойчивой поддержки, например, CA и CB и т. д. |

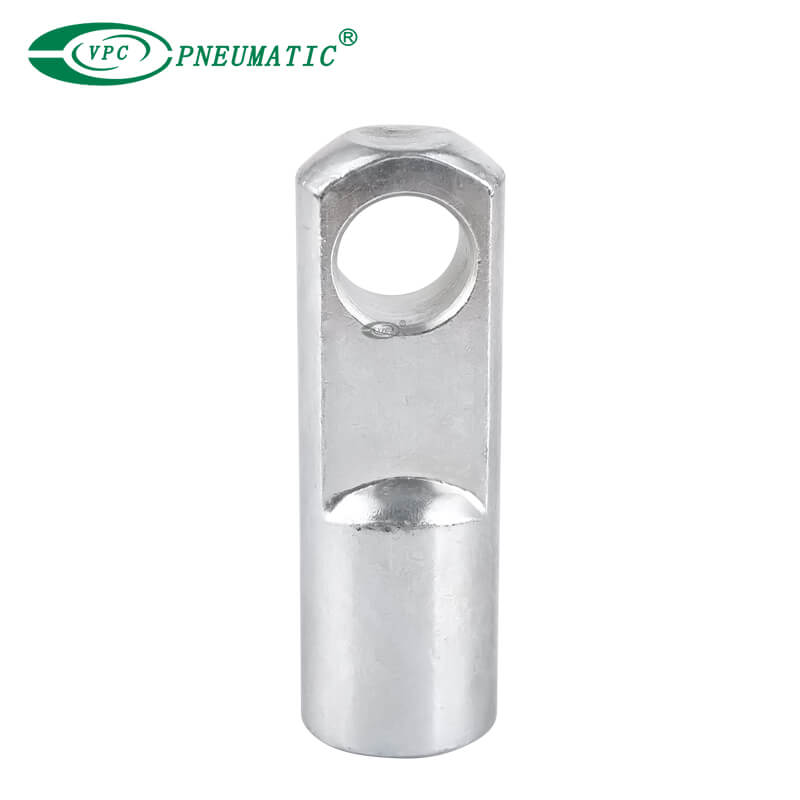

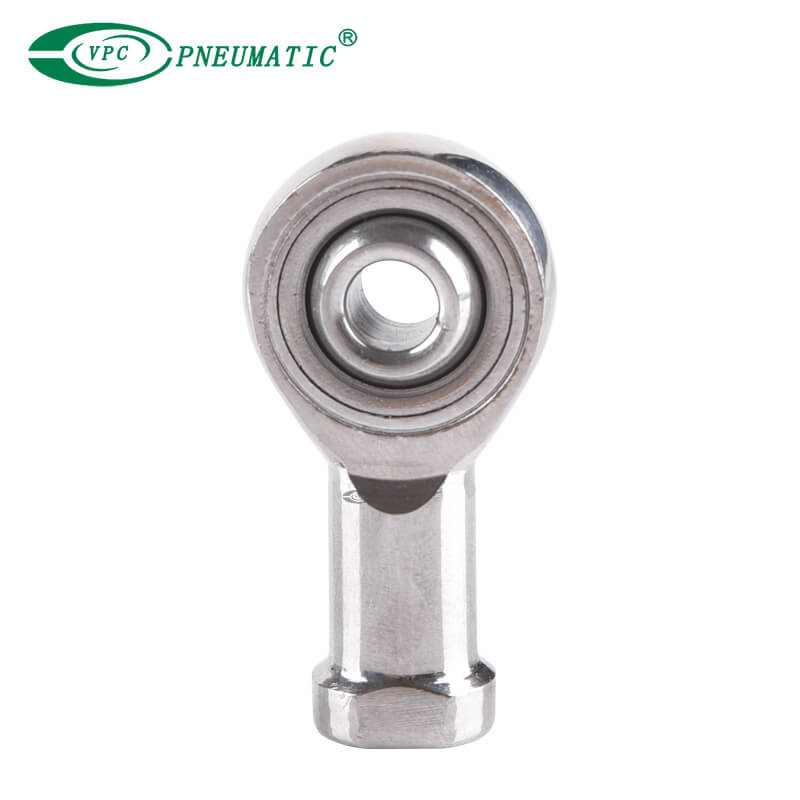

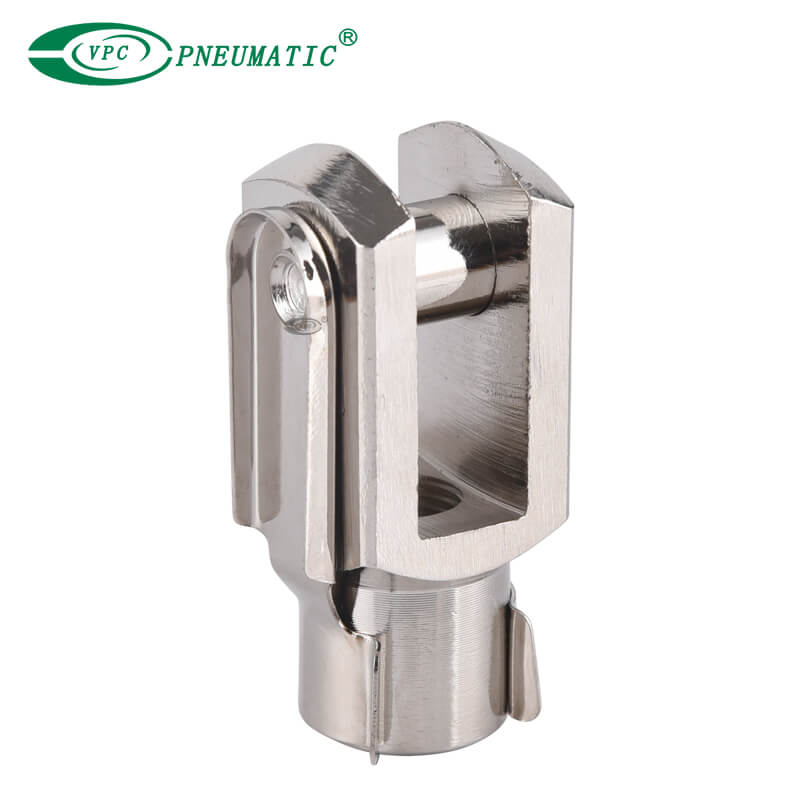

| Вилкообразные головки / I – Серьга | Используется для соединения цилиндров и других пневматических компонентов для обеспечения плавного потока воздуха. Соединители типа Y и I подходят для различных схем воздушных путей и требований к подключению. |

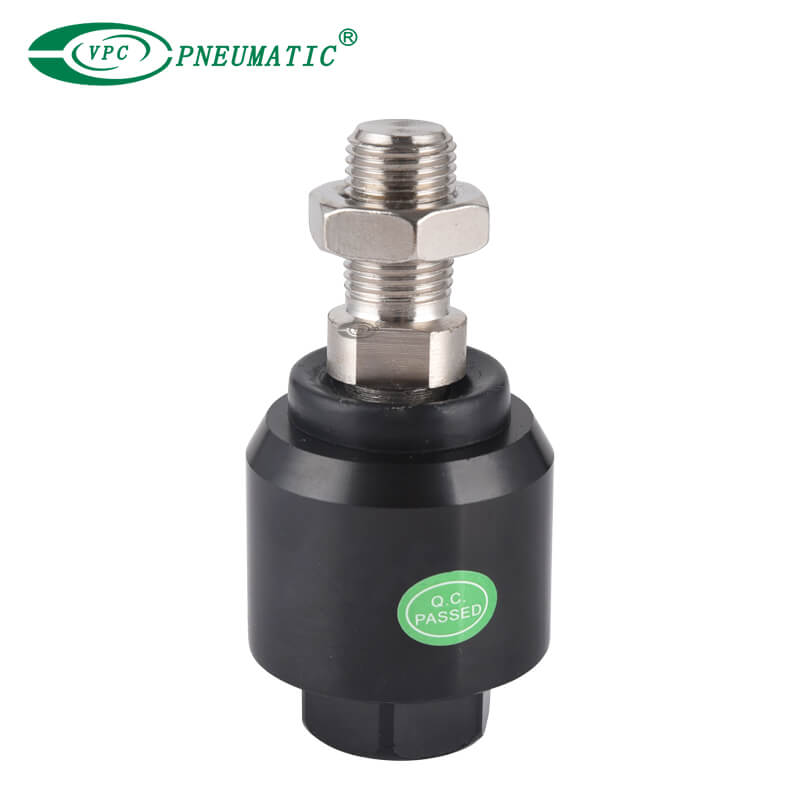

| Муфта компенсационная штока пневмоцилиндра | Используется для обеспечения определенного диапазона движения, подходит для применений, требующих определенной степени гибкости. |

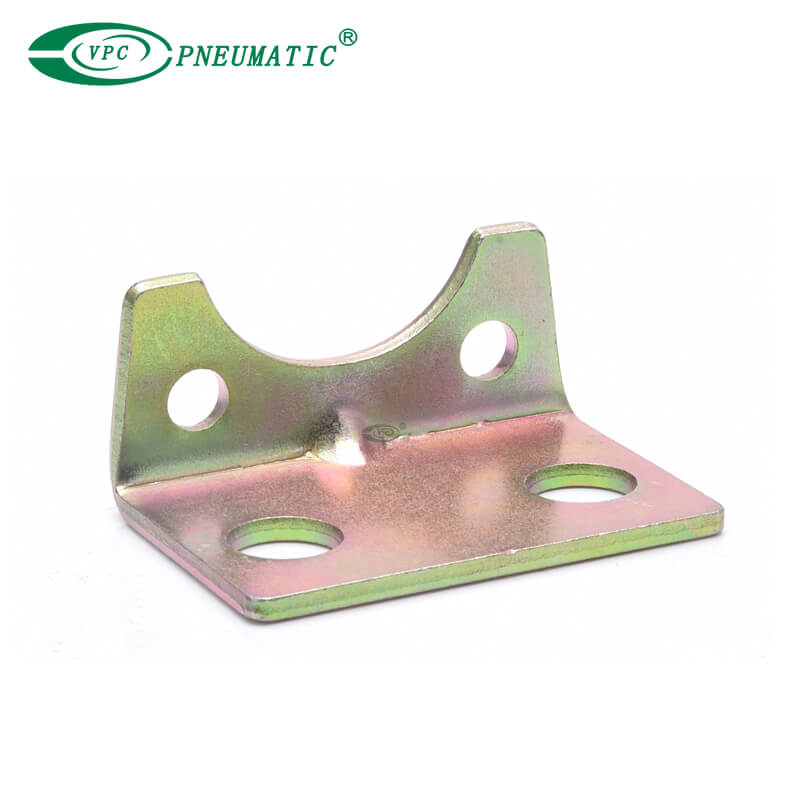

| Крепление для ног и кронштейн | Используется для поддержки и фиксации цилиндра, чтобы обеспечить его стабильную работу. Распространенные модели включают LB-16, 20, 25, 32 и 40 и т. д., подходящие для цилиндров разных размеров и веса. |

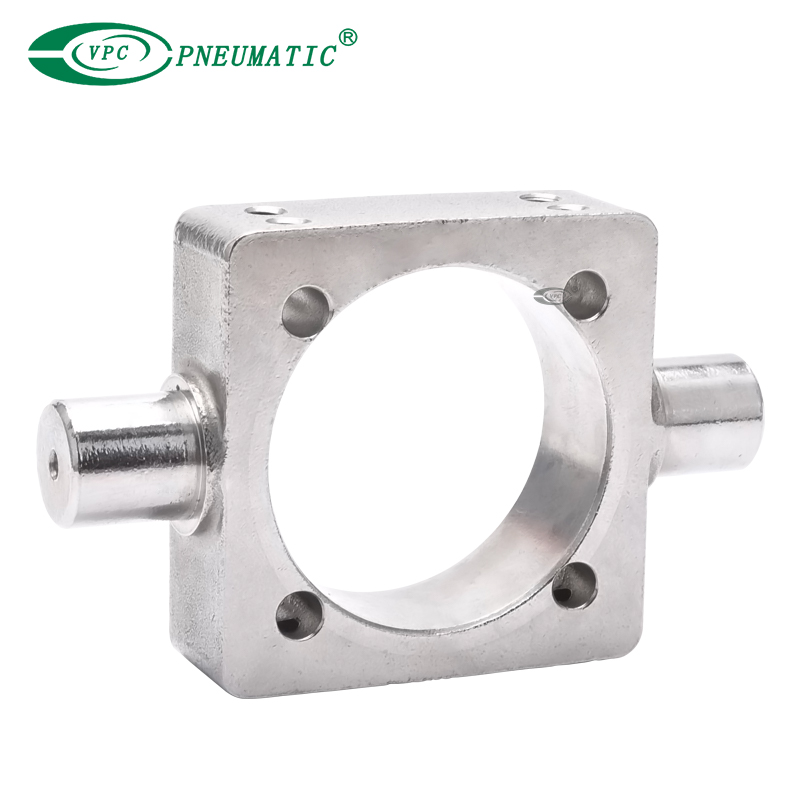

| Фланцевые крепления | Используется для фиксации цилиндра на оборудовании для обеспечения устойчивости и безопасности цилиндра. Распространенные модели включают TC, FA и т. д. |
Кроме того, его можно подключать к таким аксессуарам, как дроссель пневматический, электромагнитные клапаны, пневматические фитинги, датчик положения пневмоцилиндра и т. д.
Вышеизложенное касается того, как правильно выбрать цилиндр. Если у вас есть вопросы о цилиндрах или других пневматических компонентах, свяжитесь с VPC Pneumatic. Мы будем рады предоставить вам более профессиональную помощь по пневматике.
FAQ
① Является ли цилиндр магнитным?
Обычные воздушные цилиндры все намагничены. Если заказчику не требуется намагничивание, сообщите нам об этом заранее.

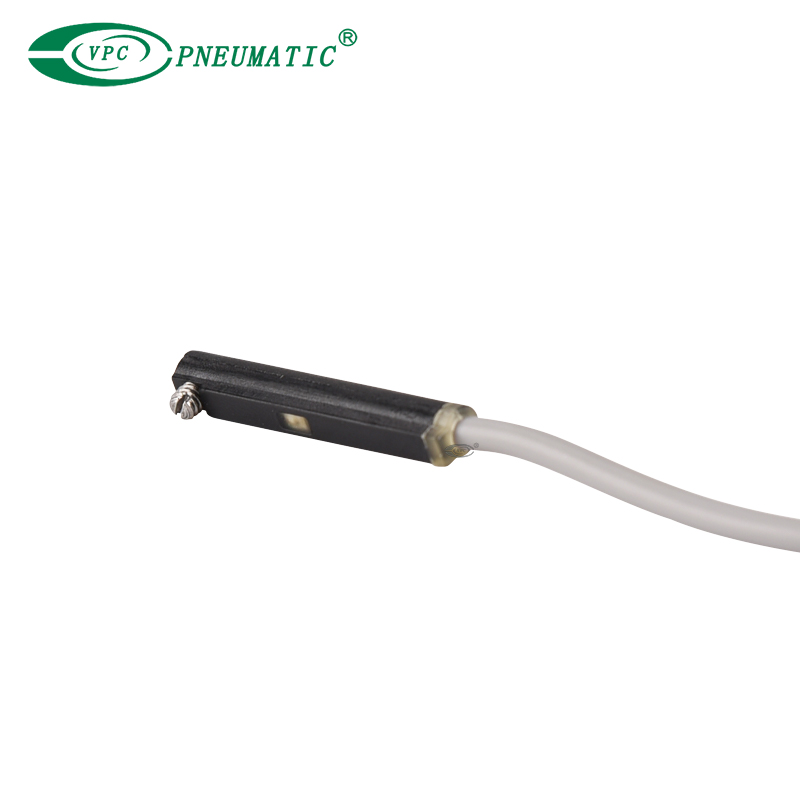

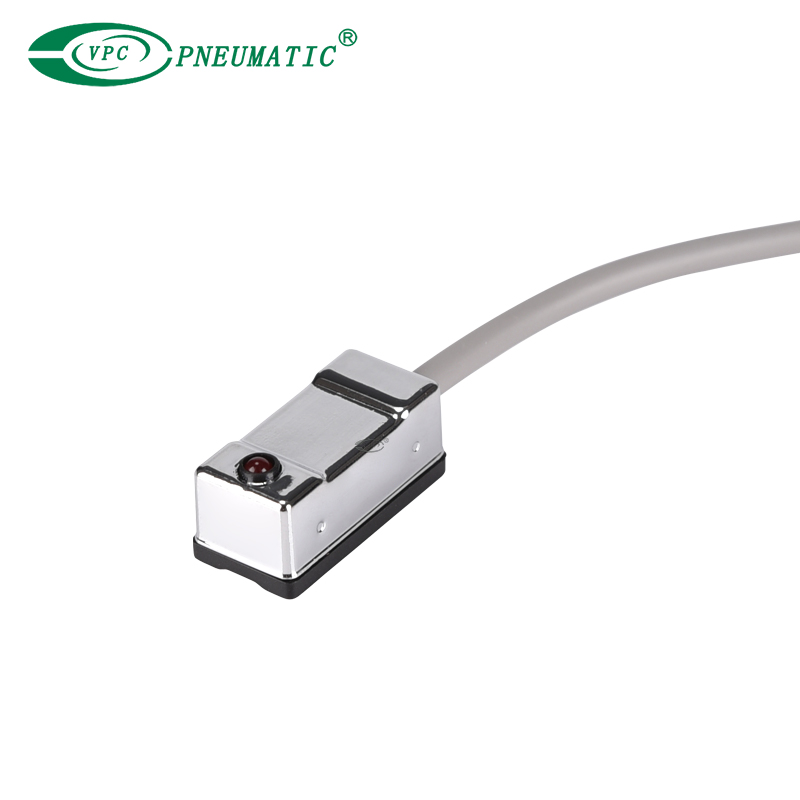

② Что такое датчик положения пневмоцилиндра？
Герконовый датчик на пневмоцилиндре используется для обнаружения хода поршня и определения положения движения, чтобы шток поршня можно было зафиксировать и остановить в определенном положении. Если вам нужно использовать герконовый переключатель для цилиндра без магнитов, вам необходимо приобрести магнитное кольцо, в противном случае он может не работать.
