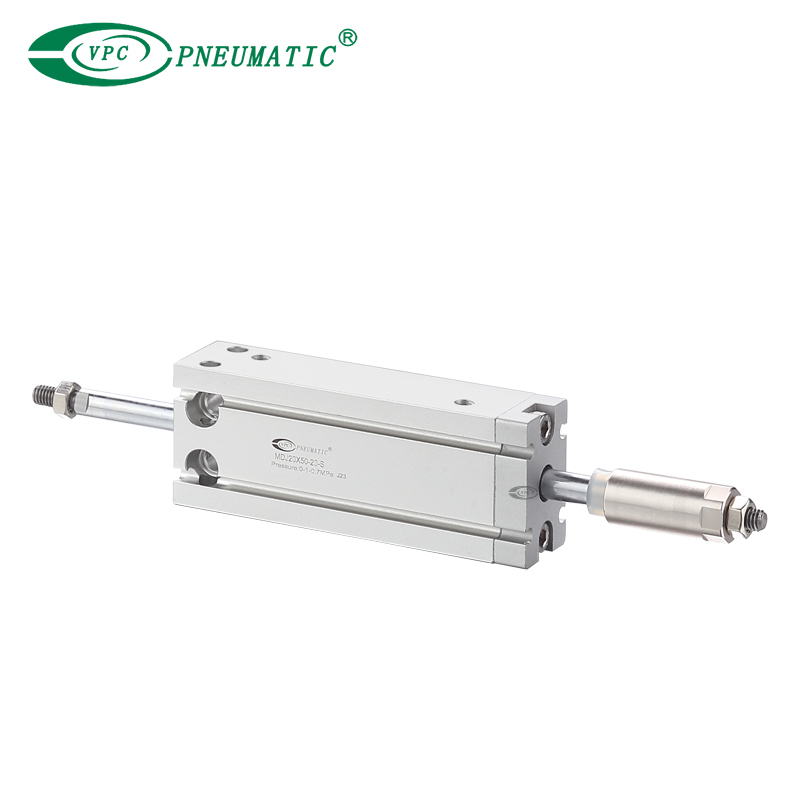

Компактный цилиндр для универсального монтажа серии MDJ
1. Конструкция компактный цилиндр MDJ отличается лёгкостью и компактностью, что делает его идеальным для установки в ограниченном пространстве без ущерба для производительности.
2. Механизм двойного действия обеспечивает возможность приложения усилия как при выдвижении, так и при втягивании, обеспечивая универсальность использования в различных механических системах.
3. Многофункциональные цилиндры MD доступны в соответствии со стандартами JIS и ISO 21287 (опция).
■ Характеристика
1. Возможность сборки нескольких компактный цилиндр позволяет эффективно экономить монтажное пространство.
2. Уплотнительный материал, устойчивый к высоким температурам, гарантирует нормальную работу цилиндра при температуре 150 °C (опция).
3. Тонкая конструкция цилиндра делает его отличным выбором для применения в условиях ограниченного пространства.
4. Пазы для магнитных выключателей по всему корпусу цилиндра удобны для установки датчиков.
5. Доступны индивидуальные параметры хода, уплотнений, диаметра цилиндра, аксессуаров для цилиндра и ремонтных комплектов.
6. Высокая точность направляющей штока поршня не требует дополнительной смазки.
7. Цилиндры различных спецификаций доступны по запросу.
■ Спецификация
| Размер отверстия (мм) | 6 | 10 | 16 | 20 | 25 | 32 | |
|---|---|---|---|---|---|---|---|
| Действующий тип | MD/MDD/MDJ | Двойного действия | |||||
| MSD/MTD | Одностороннего действия | ||||||
| Рабочая среда | Воздух (фильтруется фильтрующим элементом 40 мкм) | ||||||
| Рабочее давление | Двойного действия | 0,15–1,0 МПа | |||||
| Одностороннего действия | 0,2–1,0 МПа | ||||||
| Испытательное давление | 1,5 МПа | ||||||
| Рабочая температура | -20–70 ℃ | ||||||
| Диапазон скоростей | Двойного действия: от 30 до 500 мм/с Одностороннего действия: от 50 до 500 мм/с | ||||||
| Допуск хода | 0 | ||||||
| Тип демпфера | Бампер | ||||||
| Размер порта | M5x0,8 | 1/8 | |||||
* Подробные чертежи и параметры компактный цилиндр для универсального монтажа серии MDJ можно получить, связавшись с VPC.
