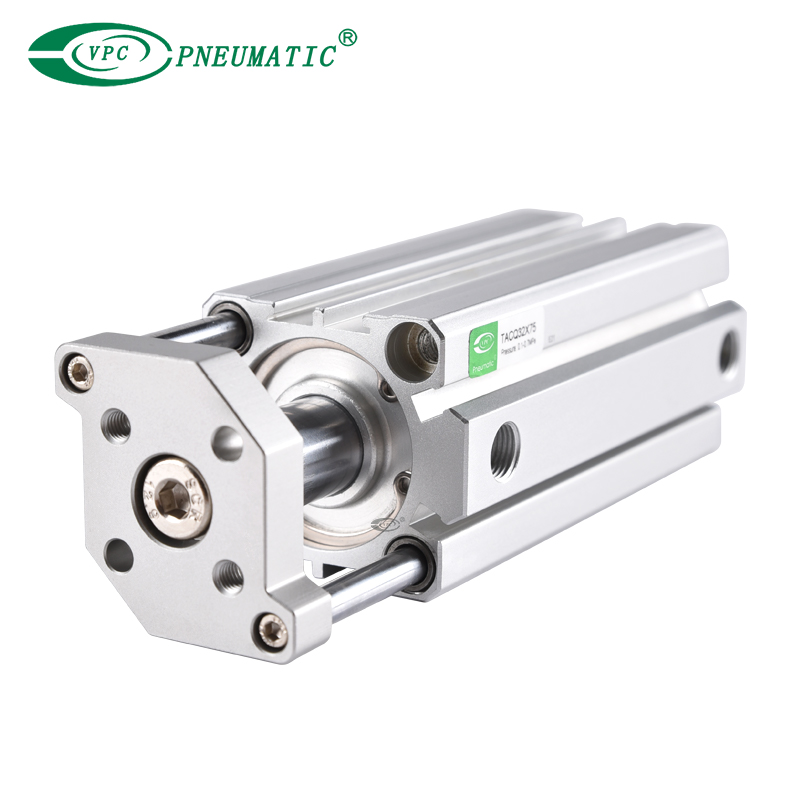

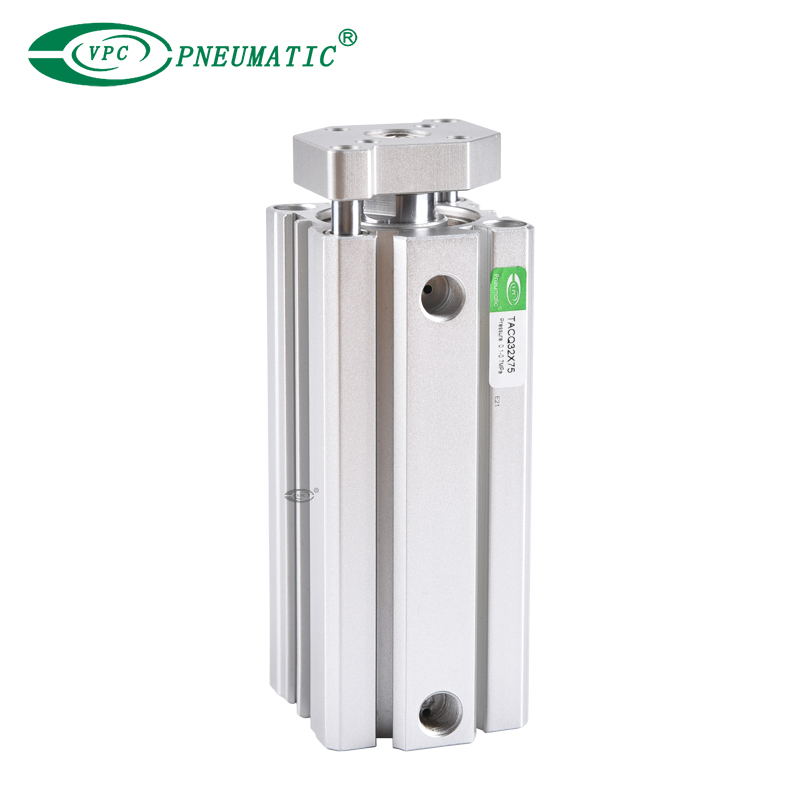

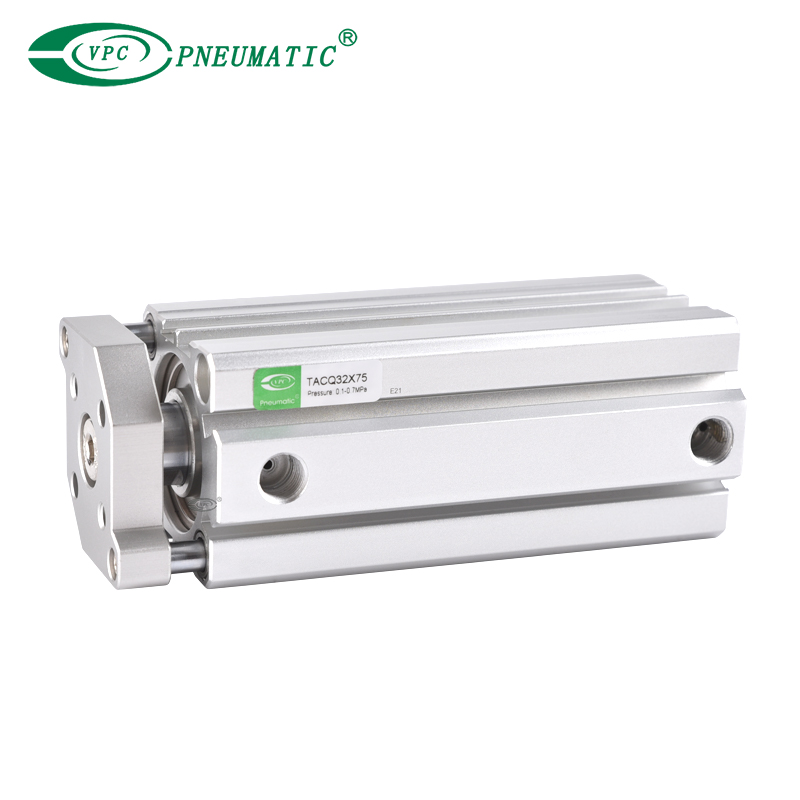

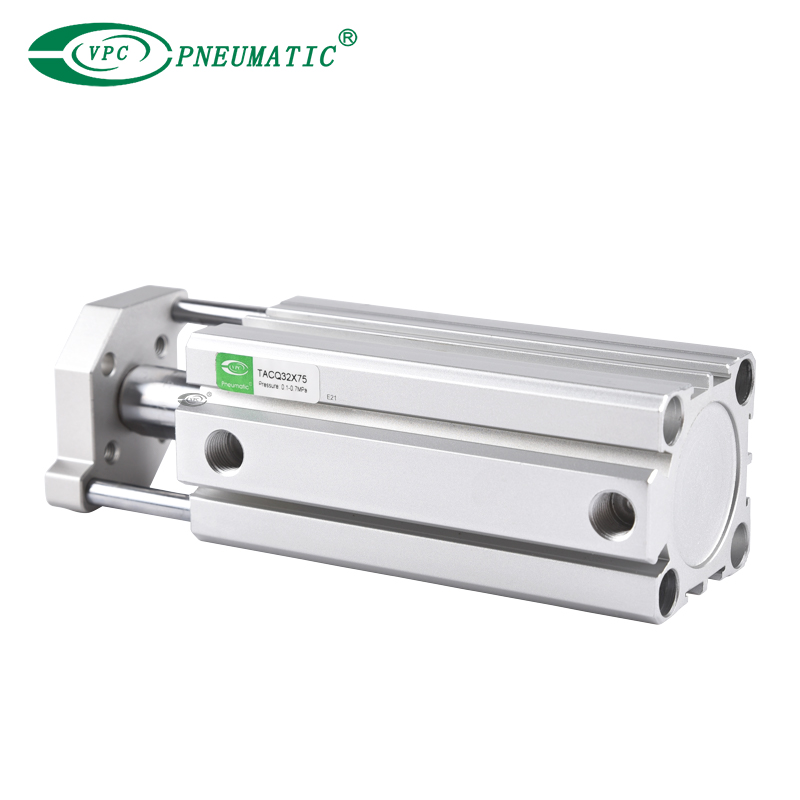

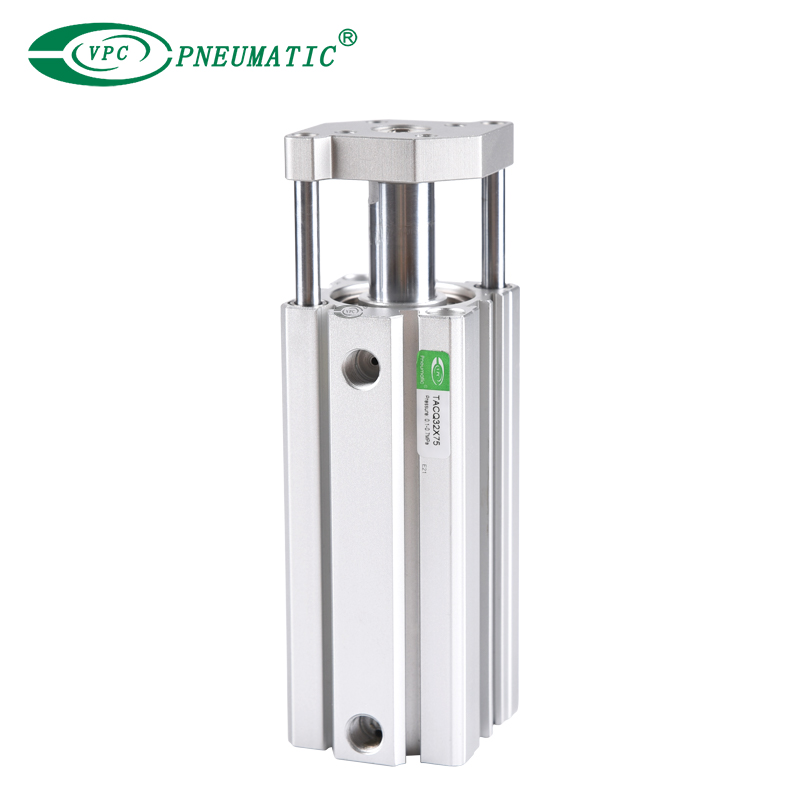

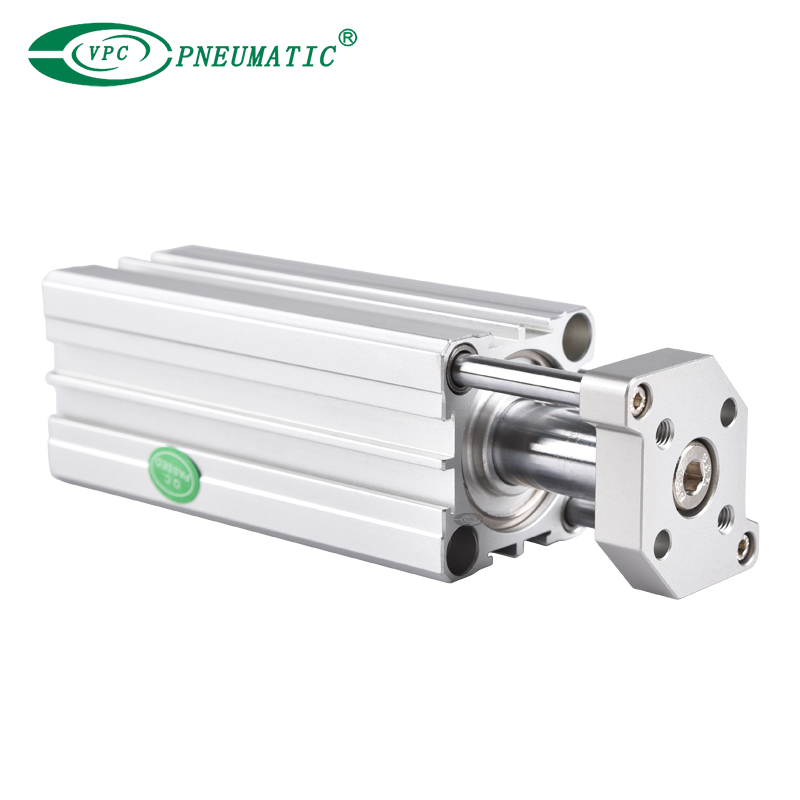

Компактный пневмоцилиндр с направляющими серии TACQ
Компактный пневмоцилиндр с направляющими TACQ соответствуют стандартам JIS, используют C-образный зажим для соединения корпуса цилиндра и задней или передней крышки, применяют заклепочную конструкцию для соединения поршня и штока поршня, что делает их компактными и надежными.
■ Характеристика
1. Соответствует стандарту JIS и оснащен направляющей.
2. Для соединения корпуса цилиндра с задней или передней крышкой используется С-образный зажим, что обеспечивает компактность и надежность.
3. Уплотнение поршня имеет гетерогенную двухстороннюю структуру уплотнения. Оно имеет компактные размеры и функцию резервирования смазки.
4. Компактная конструкция позволяет эффективно экономить монтажное пространство.
5. По периметру корпуса цилиндра имеются пазы для магнитных выключателей, что удобно для установки индукционного выключателя.
6. Невращающаяся конструкция с двойным штоком позволяет выдерживать большие рабочие и боковые нагрузки.
■ Спецификация
| Диаметр отверстия (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| Тип действия | Двойного действия | |||||||||
| Рабочая среда | Воздух | |||||||||
| Рабочее давление | 0,1–1,0 МПа | |||||||||
| Испытательное давление | 1,5 МПа | |||||||||
| Рабочая температура | ﹣20–80 ℃ | |||||||||
| Диапазон скоростей | 30–500 мм/с | |||||||||
| Допуск хода | +1,0 0 | |||||||||
| Тип демпфирования | Бампер | |||||||||
| Размер порта | M5x0.8 | 1/8″ | 1/4″ | 3/8″ | ||||||
| Допуск на отсутствие вращения | ±0,2° | ±0,1° | ||||||||
* Подробные чертежи и параметры компактный пневмоцилиндр с направляющими серии TACQ можно получить, связавшись с VPC.
