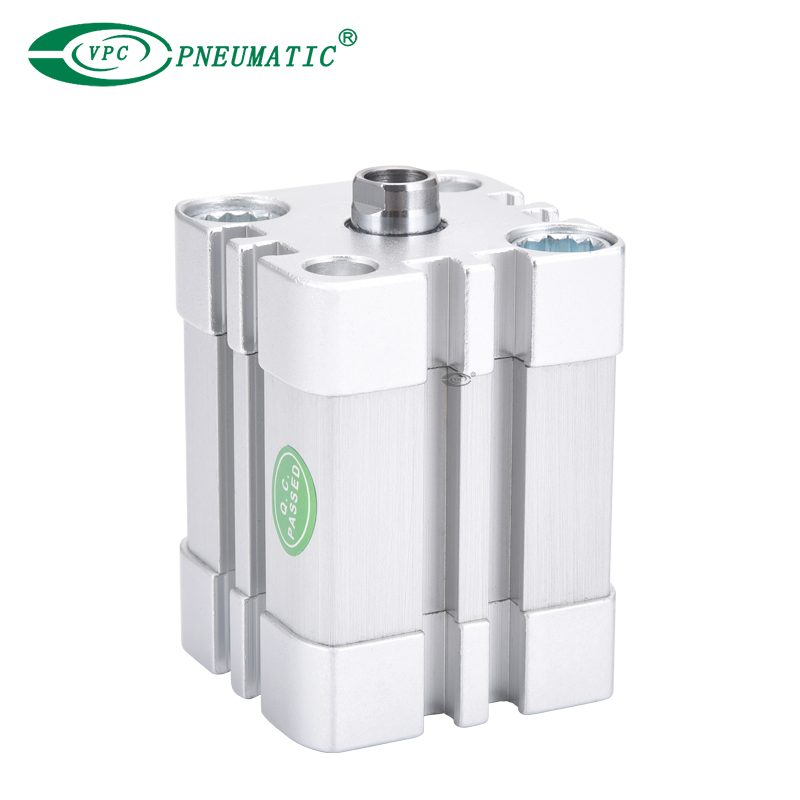

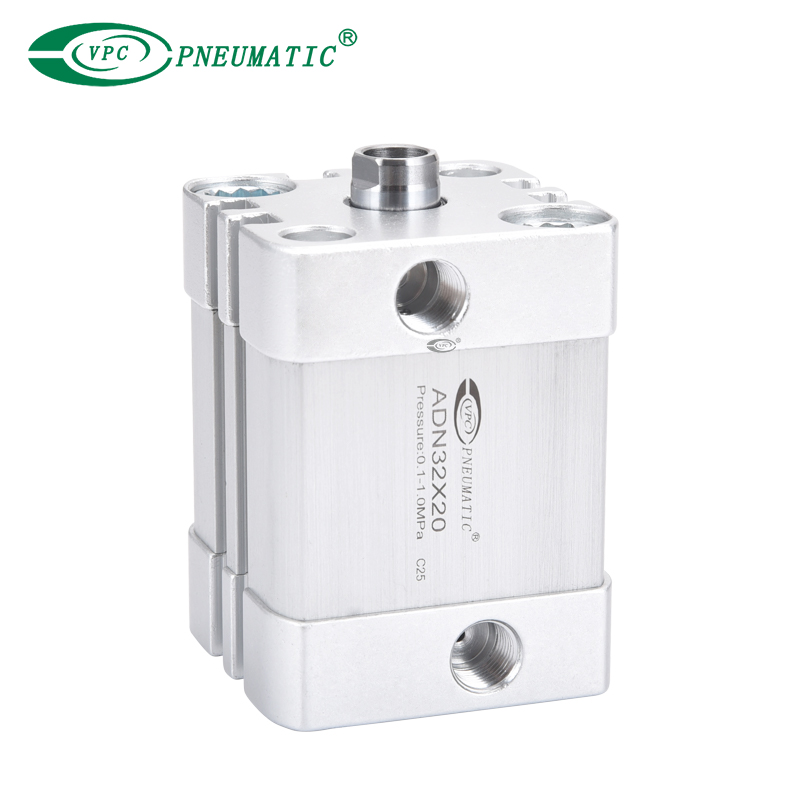

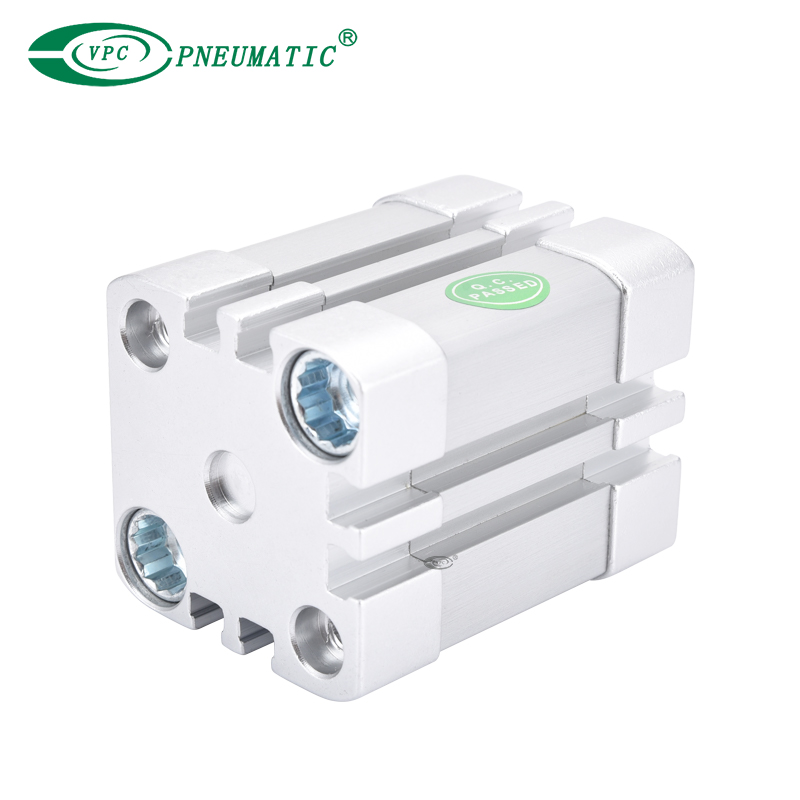

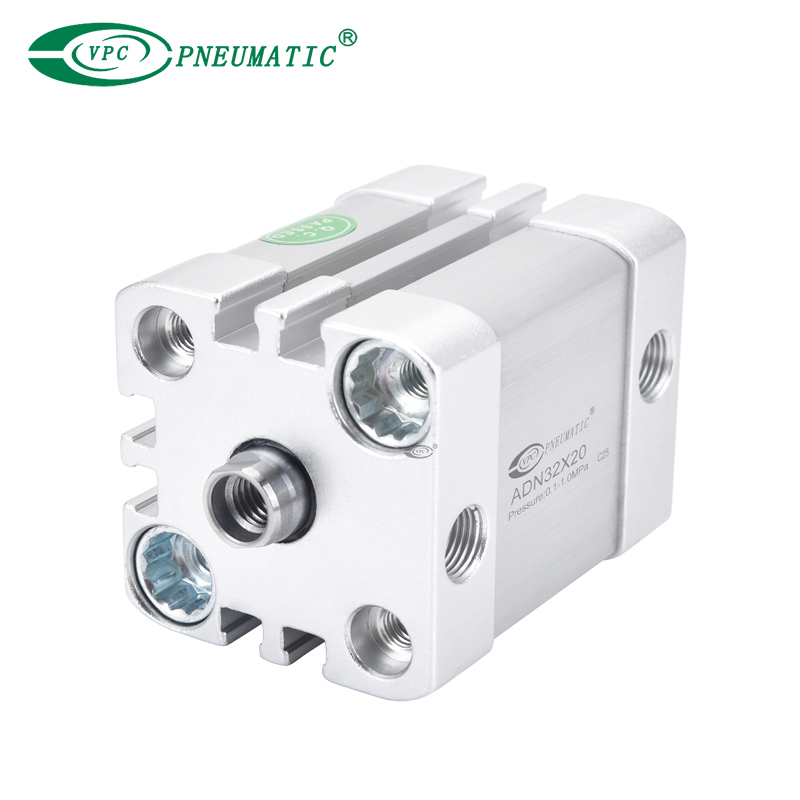

Компактный пневмоцилиндр по ISO 21287 серии ADN
Компактный пневмоцилиндр по ISO 21287 серии ADN отличается компактной конструкцией и универсальностью. Он экономит до 50% монтажного пространства по сравнению с цилиндрами ISO 15552. Благодаря фиксированному и саморегулирующемуся демпфированию он обеспечивает плавную работу и длительный срок службы. Магнитный поршень обеспечивает точное определение положения, улучшая контроль в автоматизированных системах. Идеально подходит для производства литий-ионных аккумуляторов, обеспечивая длительный срок службы за счет упрощения ремонта, что способствует устойчивому развитию.
■ Характеристика
Компактный пневмоцилиндр VPC, соответствующий стандарту ISO 21287, предназначен для фиксированного или саморегулирующегося демпфирования с высокой степенью вариативности.
1. Экономит до 50% монтажного пространства по сравнению с цилиндрами ISO 15552.
2. Широкий выбор вариантов исполнения для индивидуальных применений.
3. Магнитный поршень для бесконтактного определения положения.
4. Пазы для датчиков с трёх сторон для скрытого монтажа бесконтактных датчиков.
5. Шток поршня с наружной или внутренней резьбой.
6. Интегрированная система демпфирования для поглощения остаточной энергии.
7. Высокогибкая модульная система.
8. Компактный пневмоцилиндр простота монтажа благодаря широкому ассортименту аксессуаров.
9. Рекомендуется для предприятий по производству литий-ионных аккумуляторов.
10. Увеличенный срок службы благодаря упрощенной ремонтопригодности, что способствует устойчивому развитию.
■ Спецификация
| Диаметр (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||||
| Тип действия | Двойного действия | ||||||||||
| Одностороннего действия – толкающего типа, одностороннего действия – втягивающего типа | – | ||||||||||
| Давление | Двойного действия: от 0,1 до 1,0 МПа (от 14 до 145 фунтов/кв. дюйм) | ||||||||||
| Одностороннего действия: от 0,2 до 1,0 МПа (от 28 до 145 фунтов/кв. дюйм) | |||||||||||
| Рабочее давление | От 5 до 80 °C | ||||||||||
| Гарантированное давление | 1,5 МПа (215 фунтов/кв. дюйм) | ||||||||||
| Диапазон скоростей | Двойного действия: от 30 до 500 мм/с Одностороннего действия: от 50 до 500 мм/с | ||||||||||
| Допуск хода | Инсульт≤100+1,0 Инсульт>100+1,5 | ||||||||||
| Тип демпфера | Бампер | ||||||||||
| Размер порта | M5X0,8 | G1/8 | G1/4 | ||||||||

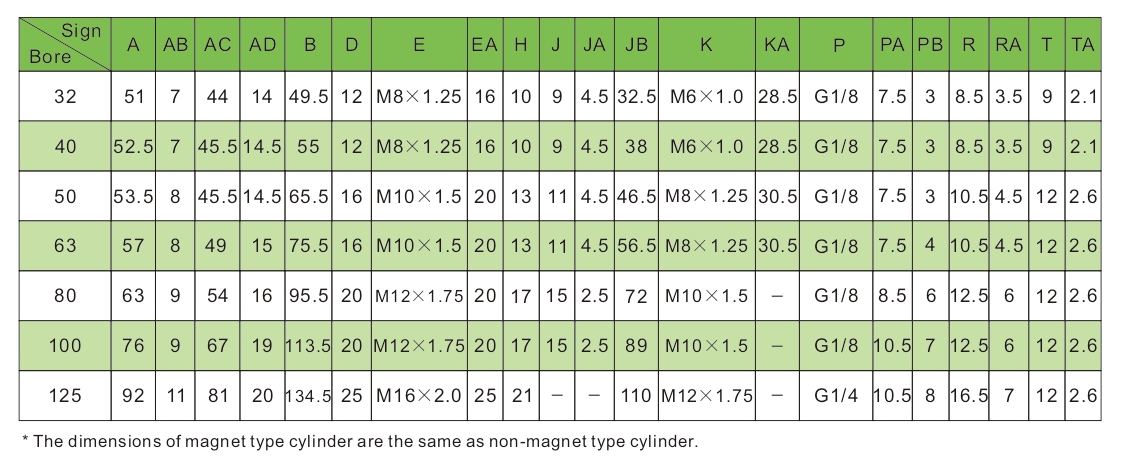

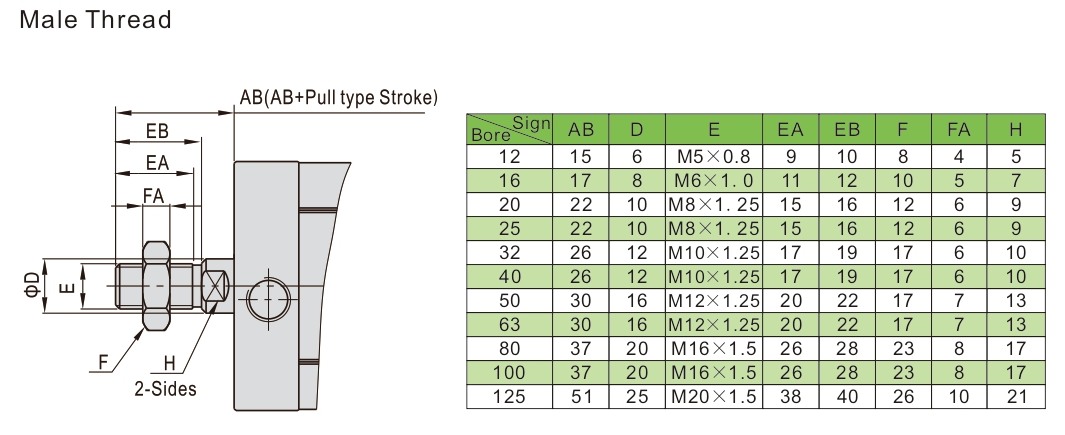

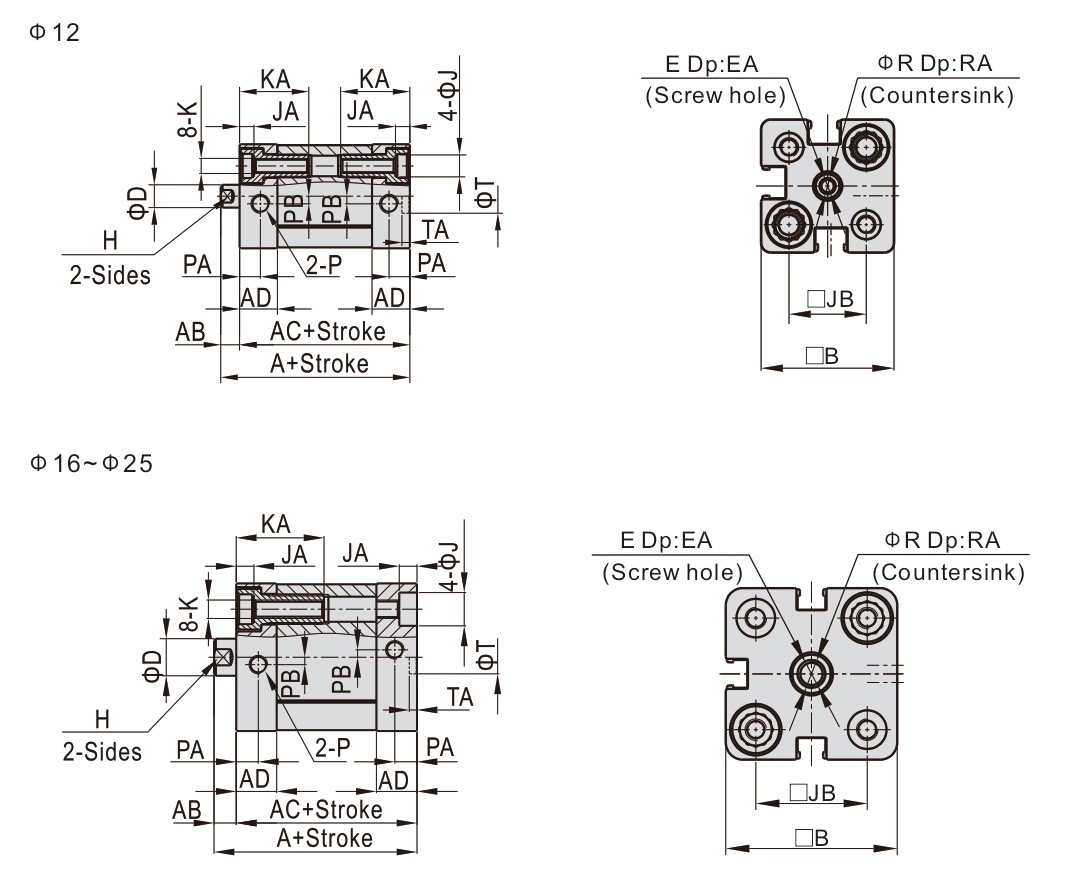

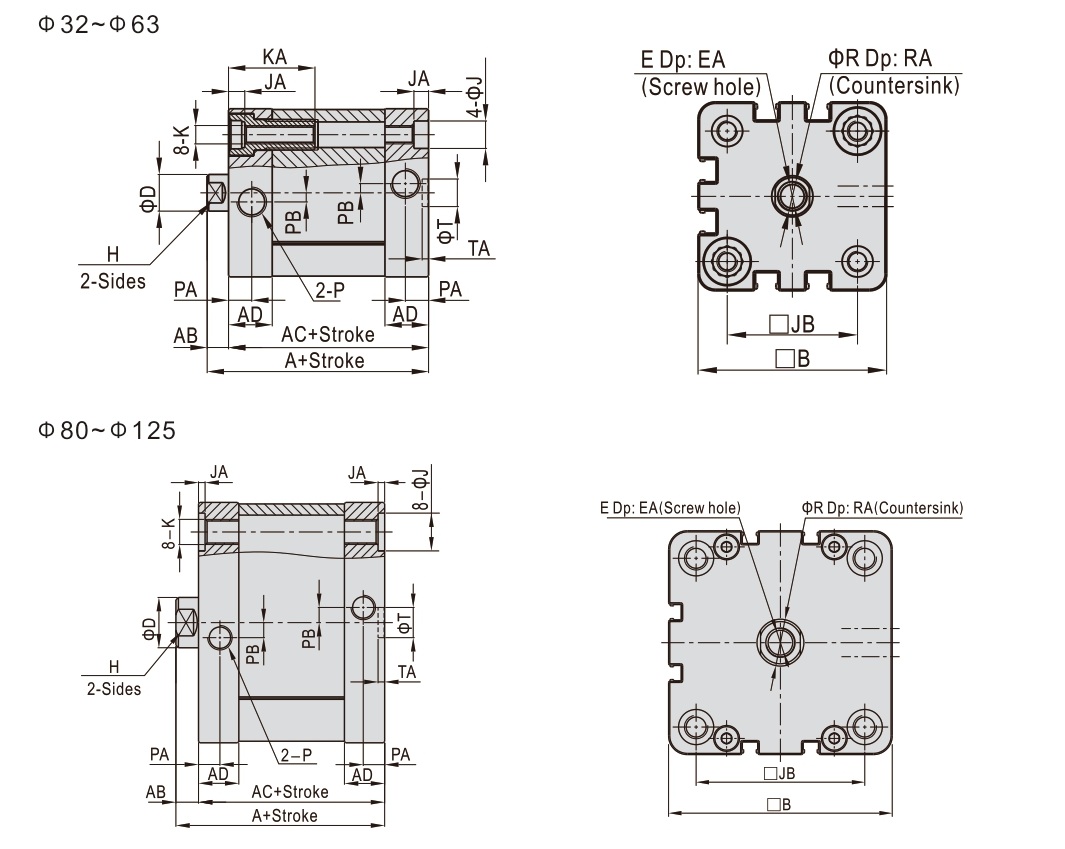

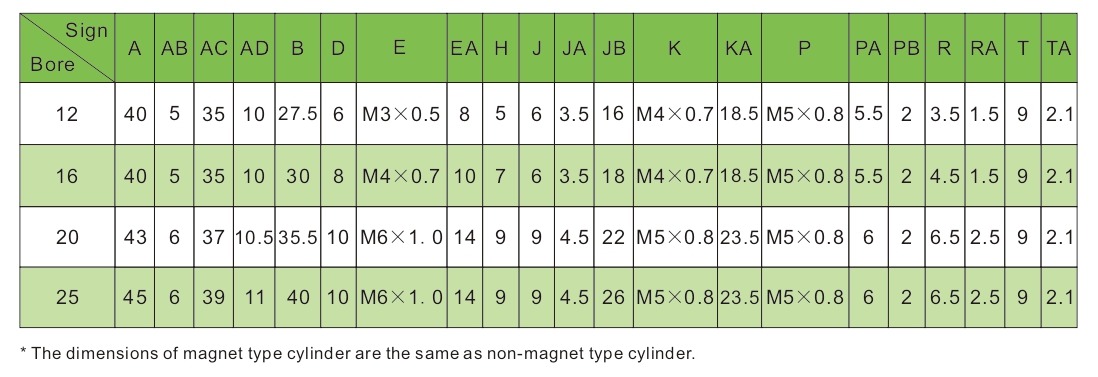

■ Основные размеры
