Компактный пневмоцилиндр серии C(D)Q2, двойного действия
1. Компактные пневмоцилиндры серии C(D)Q2, двойного действия выпускается с диаметрами отверстий от 125 до 200 мм.
2. Стандартно используется наружная или внутренняя резьба штока.
■ Характеристика
1. Автоматический выключатель может быть установлен на любой из следующих четырех поверхностей.
2. Стандартная одноштоковая версия компактного цилиндра двойного действия компактные пневмоцилиндры серии C(D)Q2, двойного действия с большим отверстием.

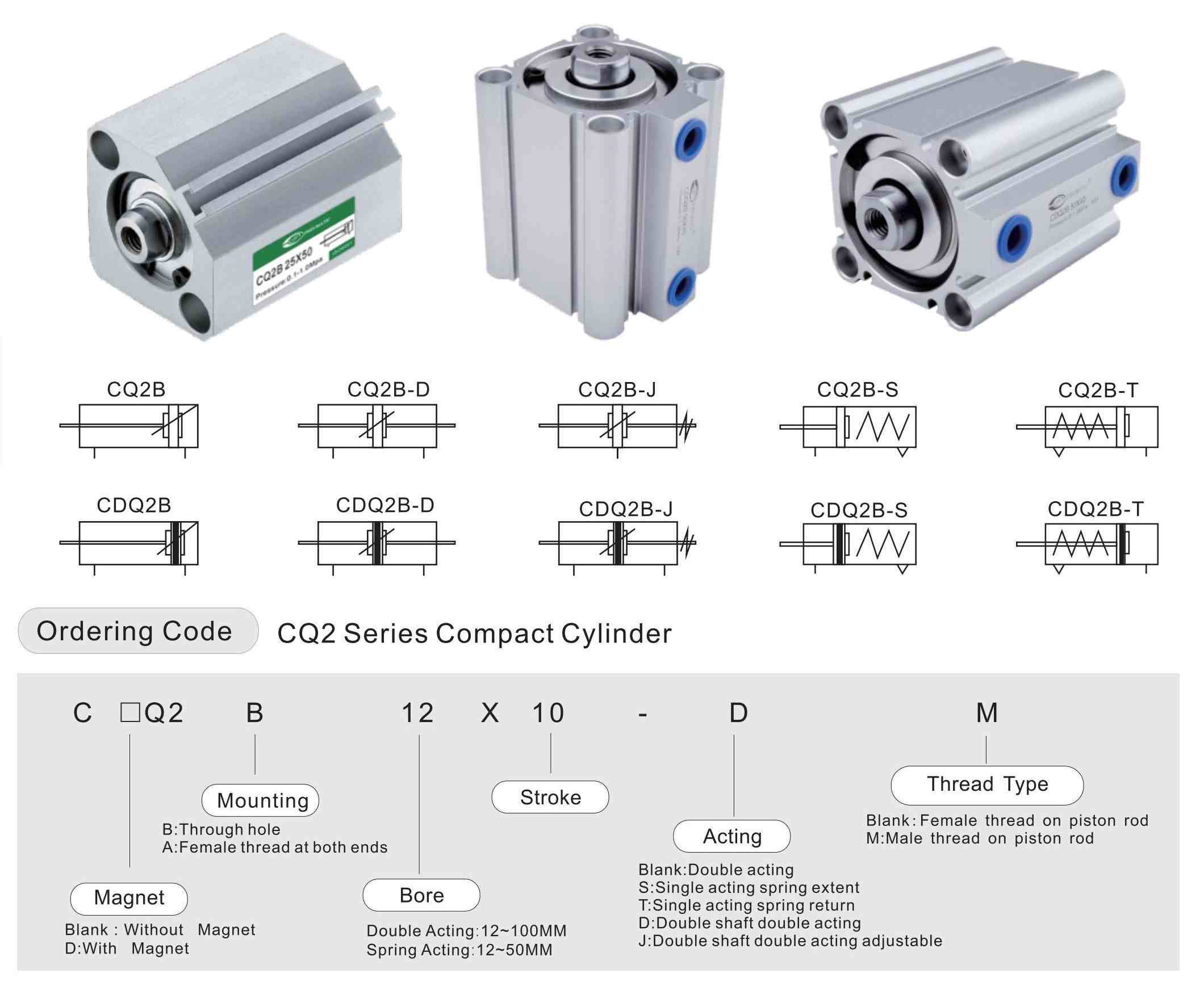

■ Код заказа CQ2 серия компактный пневмоцилиндр
■ Спецификация
Размер отверстия (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Действующий тип | Протяженность пружины двойного / Одинарного действия | |||||||||||
Возврат пружины одинарного действия | ||||||||||||
Рабочая среда | Чистый воздух | |||||||||||
Рабочее давление | Двойного действия | от 0,1 до 1,0 МПА (от 15 до 145 фунтов на квадратный дюйм) | ||||||||||
Одноштоковый | от 0,2 до 1,0 МПА (от 28 до 145 фунтов на квадратный дюйм) | |||||||||||
Надежное давление | 1,5 МПА (215 фунтов на квадратный дюйм) | |||||||||||
Температура | От -20 до 70 °C | |||||||||||
Диапазон скоростей, мм/с | Одинарное действие: от 50 до 500 мм / с, двойное действие: от 30 до 500 мм / с | |||||||||||
Допуск хода | Ход≤150 Ход> 150 | |||||||||||
Тип подушки | Бампер | |||||||||||
Размер порта | M5*0.8 | PT1/8 | PT1/4 | PT3/8 | ||||||||

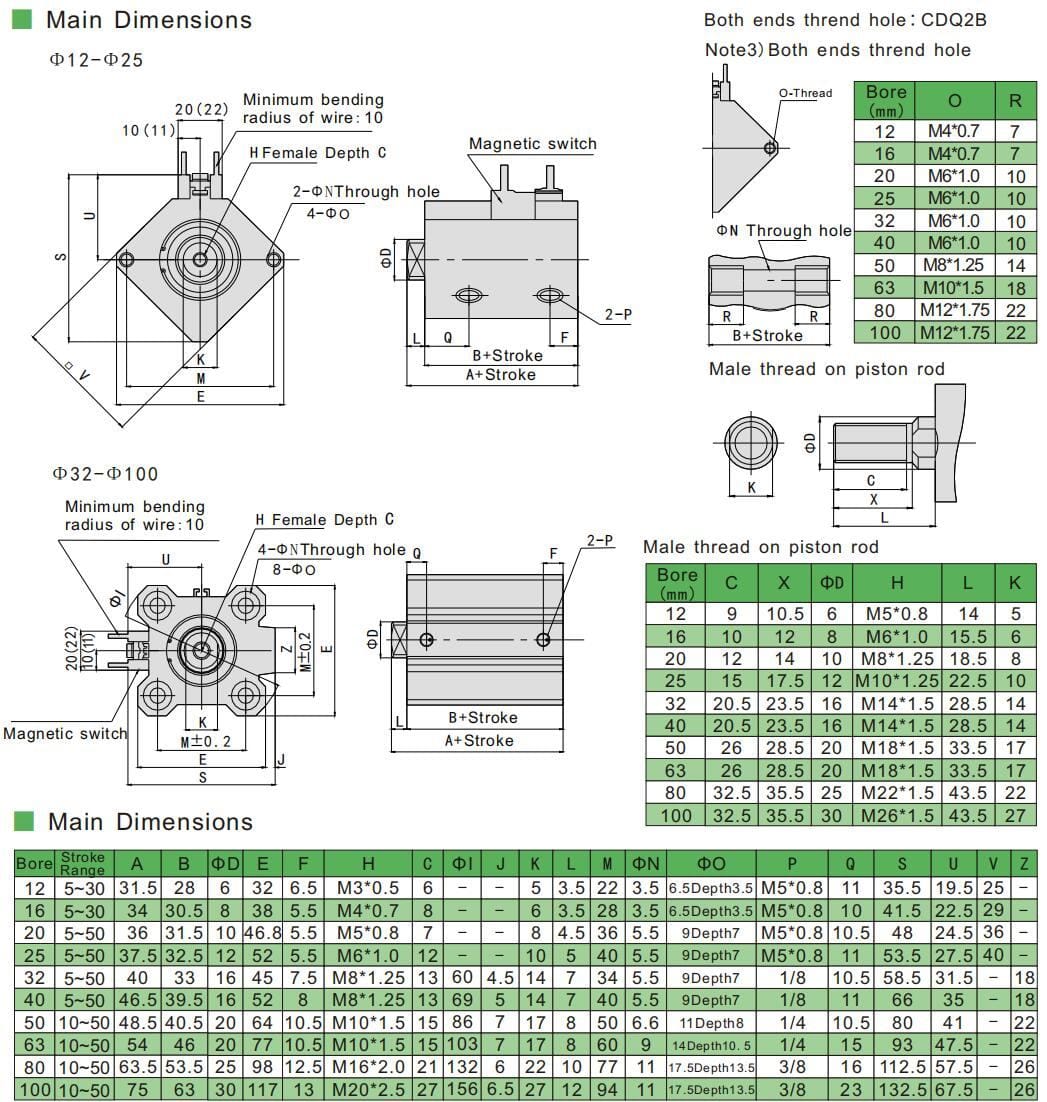

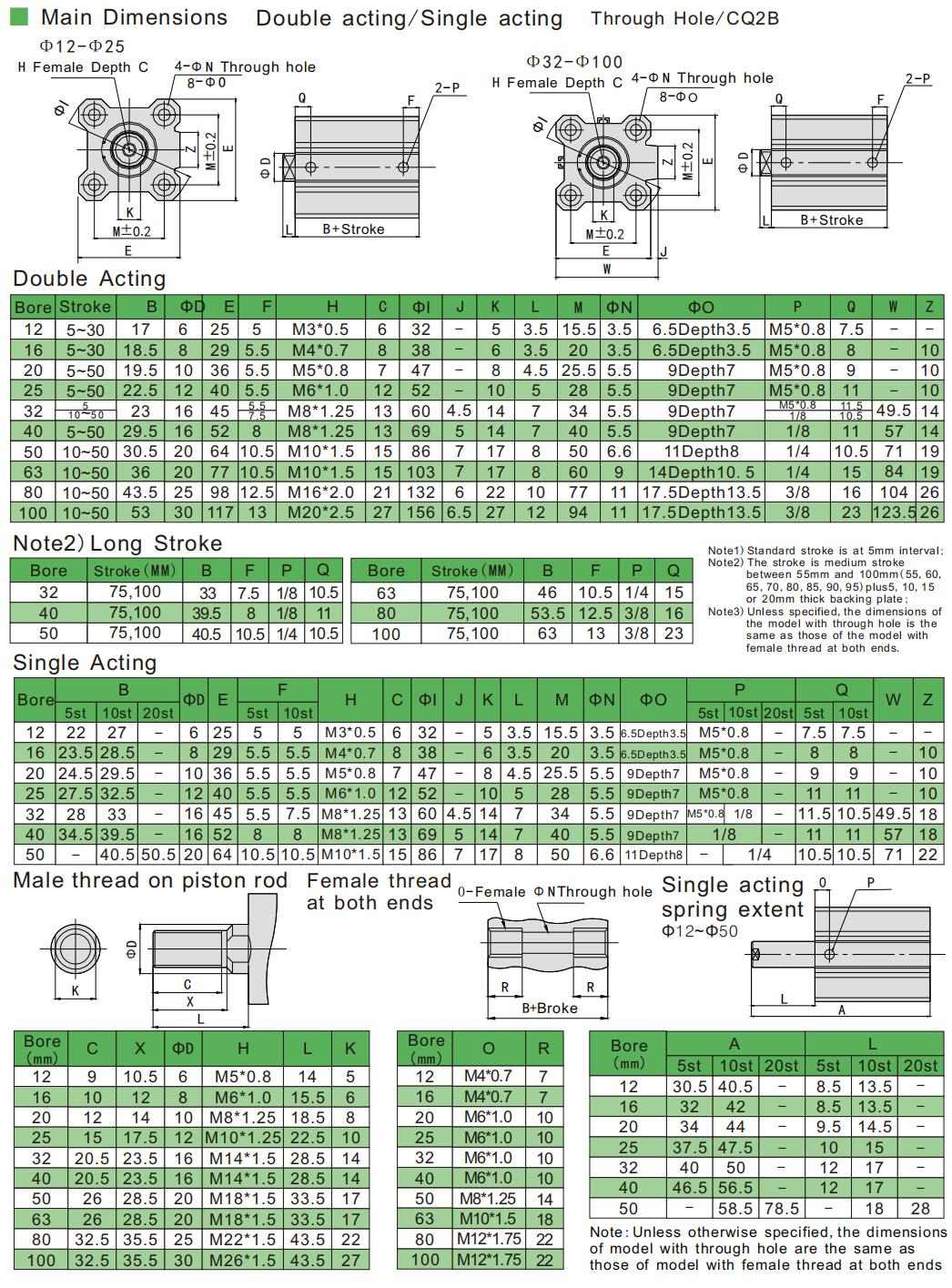

■ Основные размеры
