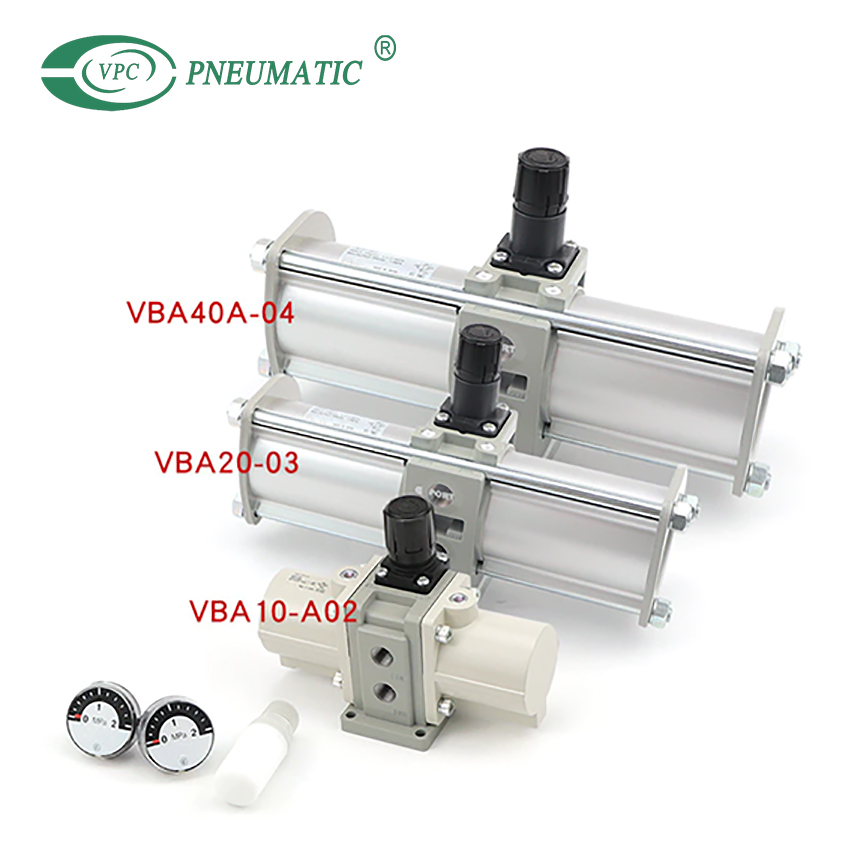

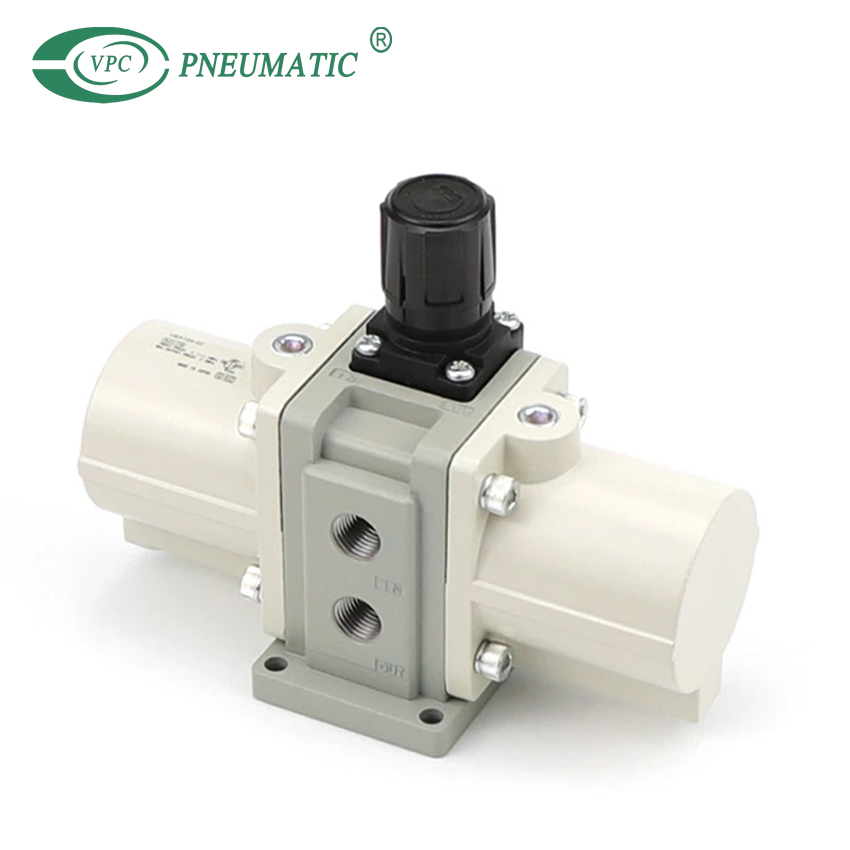

Пневматический усилитель давления серии VBA
1. Пневматический усилитель давления серии VBA – это повышающие регуляторы, которые экономят деньги и энергию за счет увеличения давления в магистрали до двух раз.
2. При подключении к линии подачи воздуха регулятор повышения давления увеличивает давление до двух раз, и давление основного подаваемого воздуха может быть установлено низким. Усилители давления сжатого воздуха серии VBA желаемое повышение давления можно легко отрегулировать.
■ Характеристика
1. Пневматический усилитель давления серии VBA простая регулировка выходного давления.
2. Повышает местное давление в магистрали, не требуя дополнительной мощности.
3. Можно получить максимальное двойное давление, подключив воздух к заводской линии. (Усилитель давления воздуха VBA11A: максимум 4 раза)
4. Компактный тип, который напрямую соединяет воздушные баки и регуляторы повышения давления.
■ Код заказа VBA серия пневматический усилитель давления
■ Спецификация
Модель | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
|---|---|---|---|---|---|---|---|
Рабочая среда | Сжатый воздух | ||||||
Коэффициент | Дважды | от 2 до 4 ра | |||||
Механизм регулировки давления | Ручка с предохранительным механизмом | Пневматический | Ручка с предохранительным механизмом | ||||
Макс.расход [Л /мин (ANR)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
Установленный диапазон давления (Мпа) | от 0,2 до 2,0 | от 0,2 до 1,0 | от 0,2 до 1,6 | от 0,4 до 2,0 | |||
Диапазон давления подачи (Мпа) | от 0.1 до 1.0 | ||||||
Контрольное давление (Мпа) | 3 | 1,5 | 2,4 | 3 | |||
Размер порта (RC)(ВХОД / ВЫХОД: 2 расположения) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Размер порта манометра (Rc) | 1/8 | ||||||
(ВХОД / ВЫХОД: 2 места) | |||||||
Соединительный порт бака (с заглушкой) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Температура окружающей среды и жидкости (℃) | от 2 до 50 (БЕЗ замерзания) | ||||||
Установка | Горизонтальный | ||||||
Смазка | Смазка (без смазки) | ||||||
Вес (кг) | 0,84 | 3,9 | 8,6 | 3,9 | 8,6 | 8,6 | 0,89 |
*1) Пневматический усилитель давления серии VBA убедитесь, что мощность подачи воздуха соответствует минимальному рабочему давлению (0,1 МПа) или более.
*2) Если выходное давление выше, чем заданное ручкой, избыточное давление отводится с обратной стороны ручки.
*3) Расход при ВХОДЕ = ВЫХОДЕ = 0,5 МПа. Давление варьируется в зависимости от условий эксплуатации. Обратитесь к “Характеристикам расхода” .
*4) Установите коэффициент повышения давления равным 2 или более.
*5) Соединительный порт бака нельзя использовать для других применений, кроме подключения к VBAT.
Сплошная линия: Рабочий диапазон
Работайте так, чтобы расход воздуха совпадал со сплошной линией, даже если выходящий воздух отработан.
Пример.) Для Пневматический усилитель давления VBA10A: При давлении на входе 0,5 МПа и заданном давлении 1,0 МПа работайте при расходе воздуха на выходе 180 л/мин (ANR) или меньше.
Пунктирная линия: Выходит за пределы установленного диапазона давления
P1: Входное давление, P2: Выходное давление
* При работе с расходом, который попадает в зону нестабильности (условия P2 < P1), как показано на приведенных выше графиках, регулятор повышения давления может работать неправильно и, следовательно, не повышать давление.
■ Пульсация давления в баке
Пульсация уменьшается с помощью бака. Если выходная мощность недостаточна, может возникать пульсация.
Условия
Входное давление: 0,5 МПа
Заданное давление на выходе: 1 МПа
Расход: от 0 до макс. расход
Характеристики воздушного бака
● Уменьшает пульсацию, возникающую на стороне выпуска.
● Когда расход воздуха превышает подачу во время прерывистой работы, в баке накапливается необходимый для использования воздух.
● Это не относится к непрерывной работе.
● Работа при расходе, который попадает в зону нестабильности, при временных условиях P1 ≥ P2 может быть предотвращена при израсходовании воздуха со стороны выхода.
■ Внутренняя конструкция
Запасные части/Комплект №
Разместите заказ со следующим применимым номером комплекта.
Модель | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
|---|---|---|---|---|---|---|---|
Комплект №. | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |
В комплект входят детали от ① до ⑦ и комплект смазки.
Нет. | Модель | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
|---|---|---|---|---|---|---|---|---|
Количество | ||||||||
1 | Уплотнение поршня | 2 | 2 больших 1 маленький | 2 | по 1 штуке большого и маленького размера | |||
2 | Собрание правителей | 1 | ||||||
3 | Обратный клапан | 4 | 2 | |||||
4 | Прокладка | 2 | ||||||
5 | Уплотнение штока | 1 | ||||||
6 | Крепежный винт | – | 8 | 12 | 8 | 12 | – | |
7 | Крышка C в сборе | – | 1 | |||||
– | Комплект прокладок | 1 | 2 | 1 | 2 | 1 | ||
■ Основные размеры
