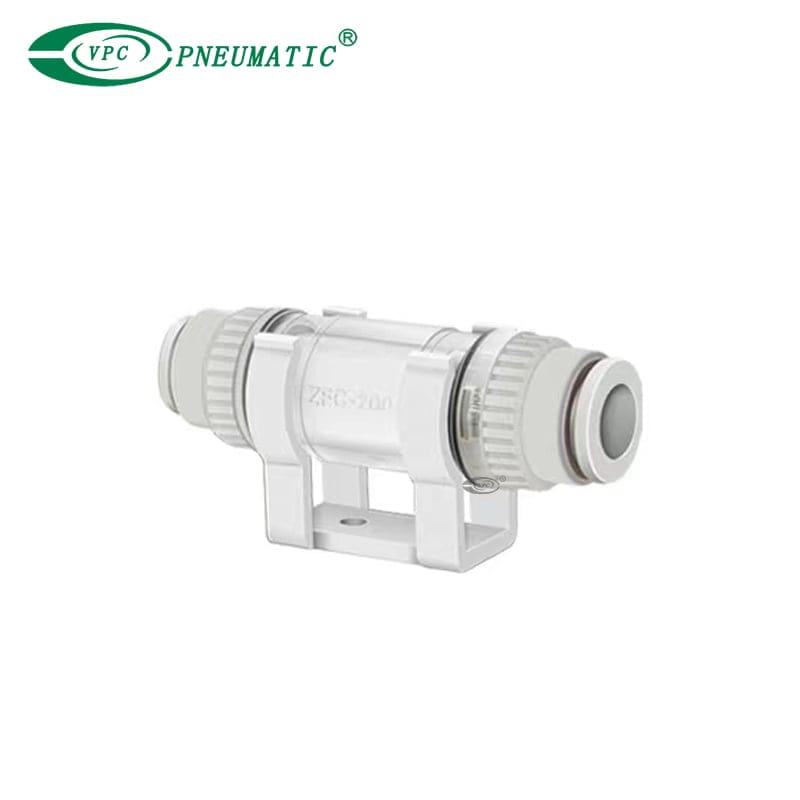

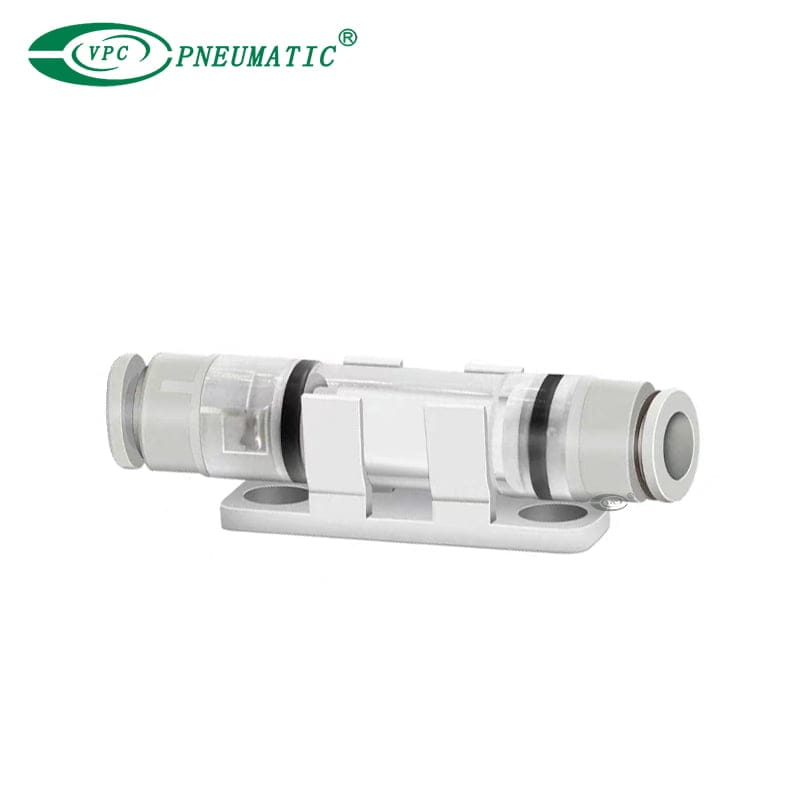

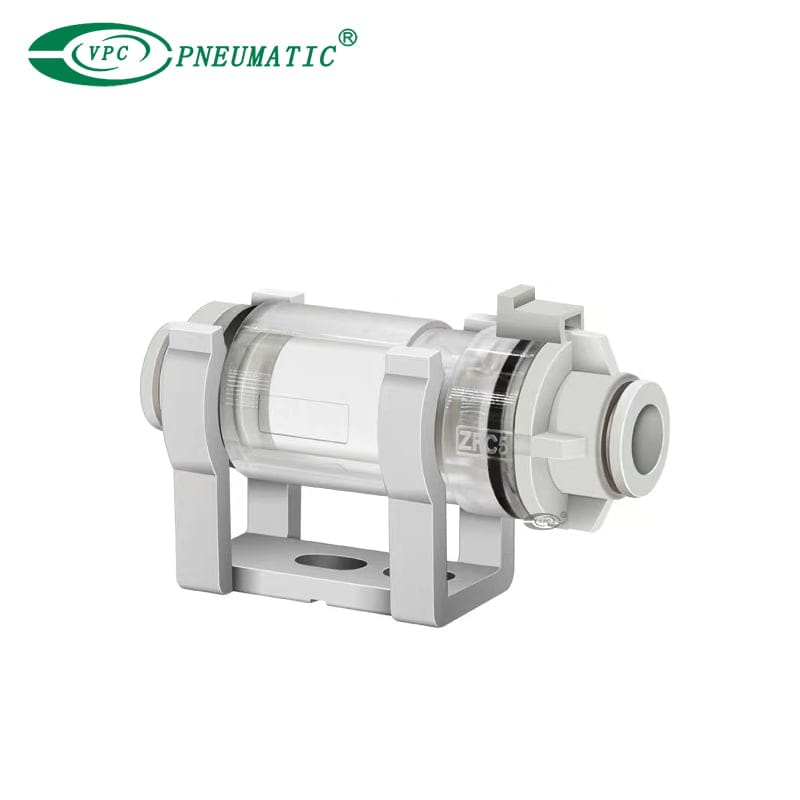

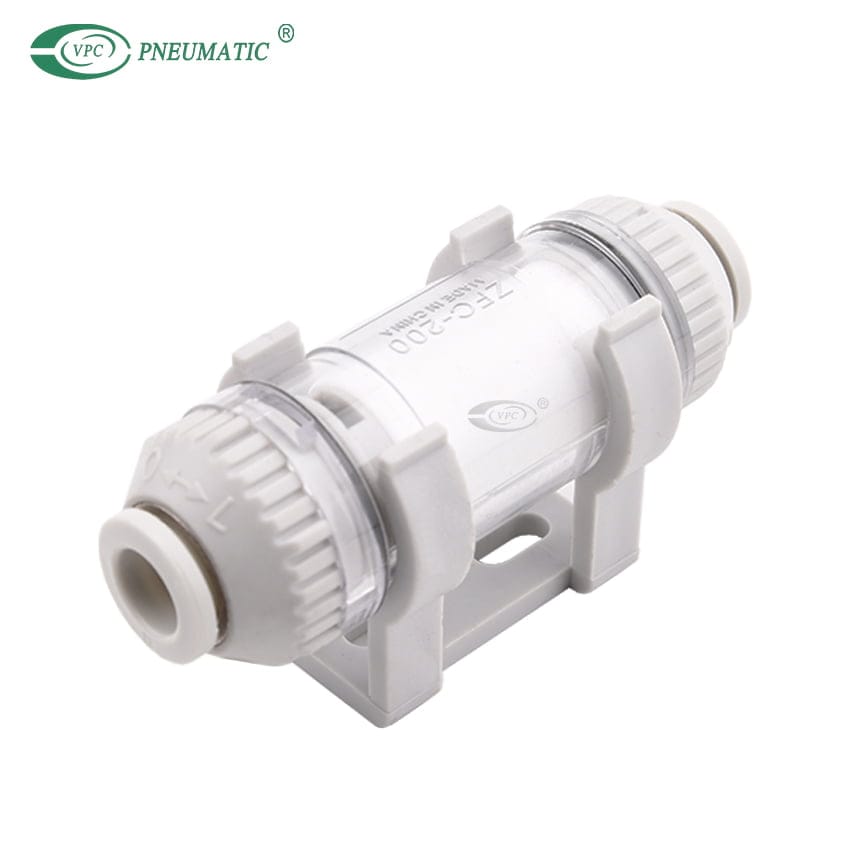

Пневматический вакуумный фильтр с быстроразъемным соединением серии ZFC
Вакуумный фильтр ZFC для всасывания воздуха, предотвращающие неисправности в вакуумном оборудовании, вызванные загрязнением воздуха. Они компактны и поддаются легкой замене фильтрующих элементов без использования инструментов.

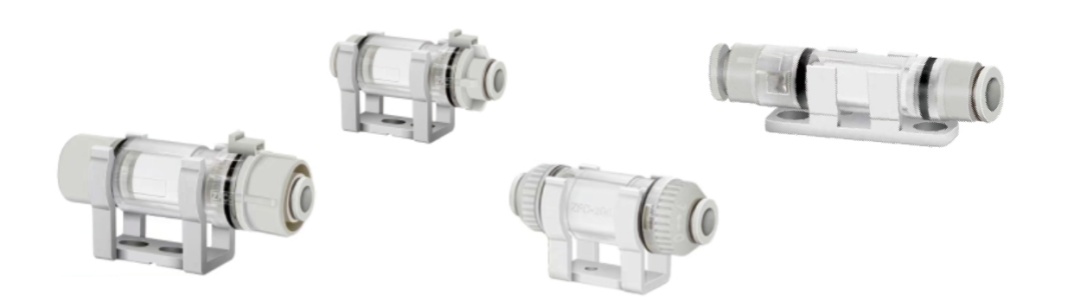

■ Характеристика
Вакуумный фильтр ZFC предотвращает поломки вакуумного оборудования из-за загрязнений во всасываемом воздухе.
- Встроенное быстроразъемное соединение под трубку. Фитинги устанавливаются одним прикосновением.
- Компактная и облегченная конструкция. Встраивается непосредственно в линию.
- Один блок гарантирует как положительное, так и отрицательное давление.
- Диапазон рабочих давлений -100 кПа до 1,0 МПа.
- Тонкость фильтрации 5 мкм (10 мкм по запросу).
- Прозрачный корпус из поликарбоната (стандарт) или нейлона (по запросу).

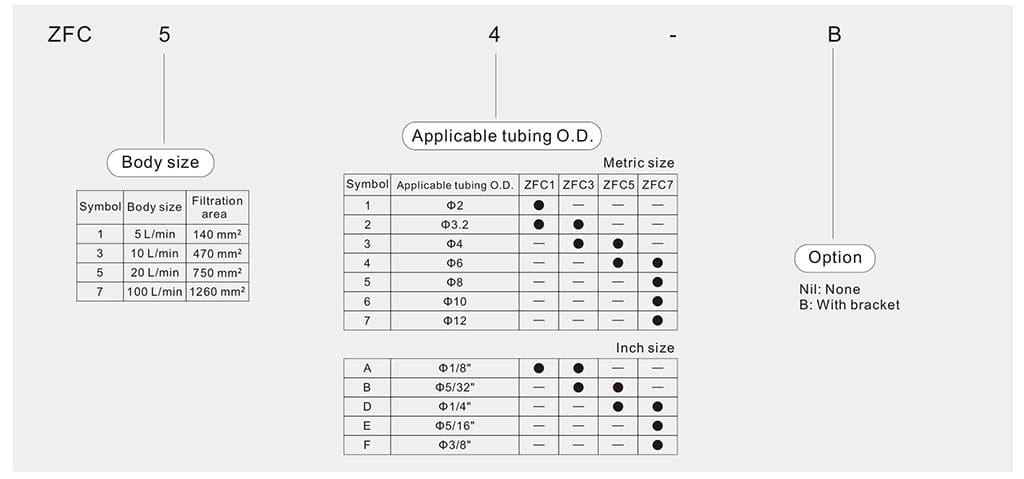

■ Код заказа ZFC серии вакуумный фильтр
■ Спецификация
Модель | ZFC1□ | ZFC3□ | ZFC5□ | ZFC7□ | |||||||
Размер порта(Применимый внешний диаметр трубки O.D.) | Метрический размер | Φ2 | Φ3.2 | Φ3.2 | Φ4 | Φ4 | Φ6 | Φ6 | Φ8 | Φ10 | Φ12 |
Размер в дюймах | — | Φ1/8″ | Φ1/8″ | Φ5/32″ | Φ5/32″ | Φ1/4″ | Φ1/4″ | Φ5/16″ | Φ3/8″ | — | |
Рабочая среда | Воздух, азот | ||||||||||

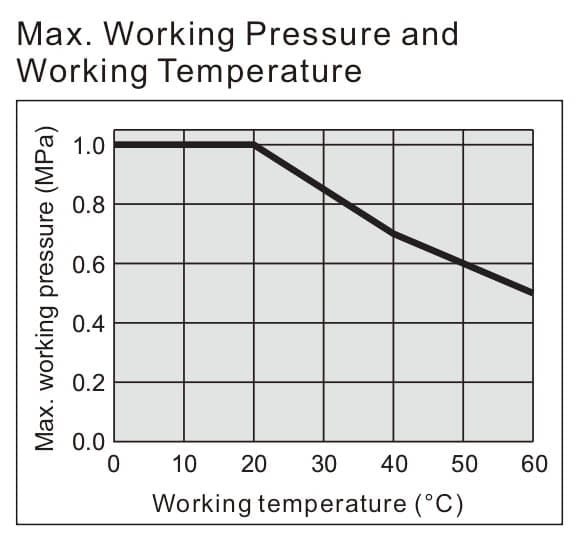

Рабочее давление | от -100 кПа до 1,0 МПа (при 20°C) | ||||||||||
Расход (положительный) [л/мин] | 15 | 45 | 50 | 80 | 100 | 200 | 250 | 450 | 550 | 650 | |
Скорость потока (вакуумное давление) [л/мин] | 2 | 5 | 7 | 10 | 10 | 20 | 30 | 70 | 80 | 100 | |
Испытательное давление (МПа) | 1,5 (при 20 ℃) | ||||||||||
Диапазон рабочих температур и температуры окружающей среды (℃） | от 0 до 60 | ||||||||||
Фильтрация (мкм) | 5 (эффективность фильтрации 95%) | ||||||||||
Перепад давления при замене элемента (МПа) | 0,1 (вакуумное давление 20 кПа) | ||||||||||
Площадь фильтрации (мм²) | 140 | 470 | 750 | 1260 | |||||||
Применимый материал трубки | Нейлон, Мягкий нейлон, Полиуретан | ||||||||||
Внутренняя емкость (см³) | 0.5 | 1.7 | 4.5 | 6.0 | 7.0 | ||||||
Материал корпуса | Поликарбонат | ||||||||||
* Условия расхода (положительное давление): Давление питания 0,7 МПа, Падение давления 30 кПа.

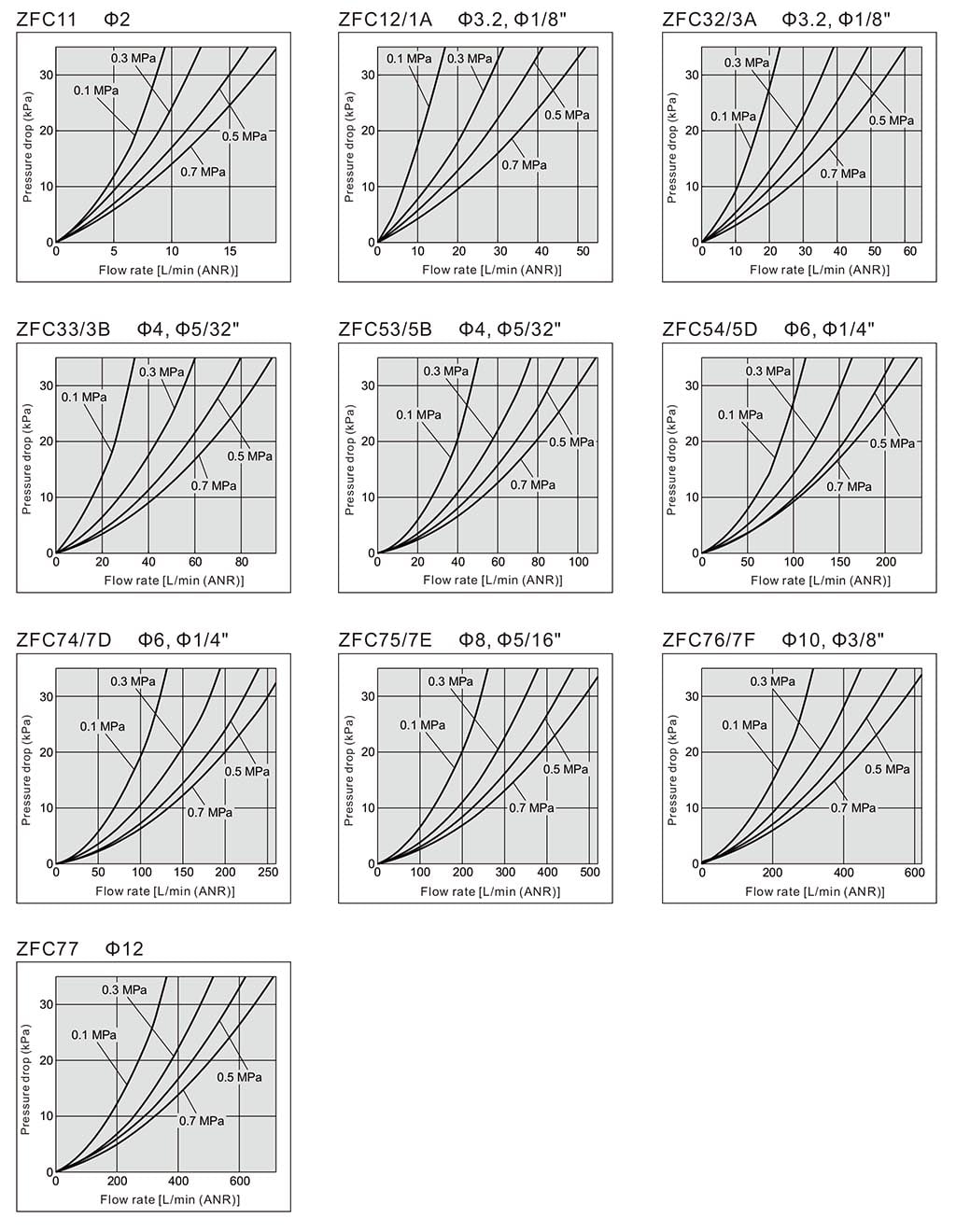

■ Характеристики расхода

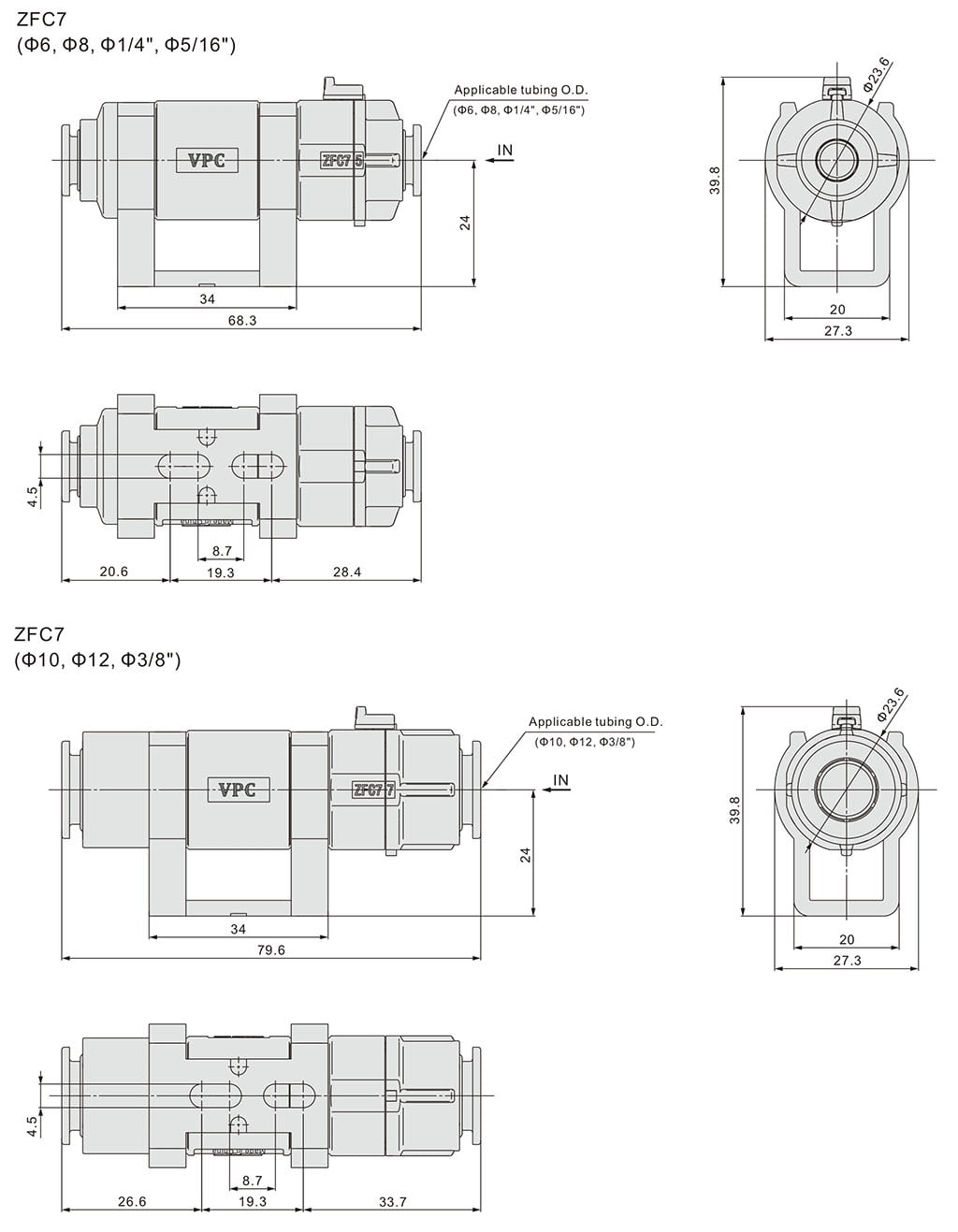

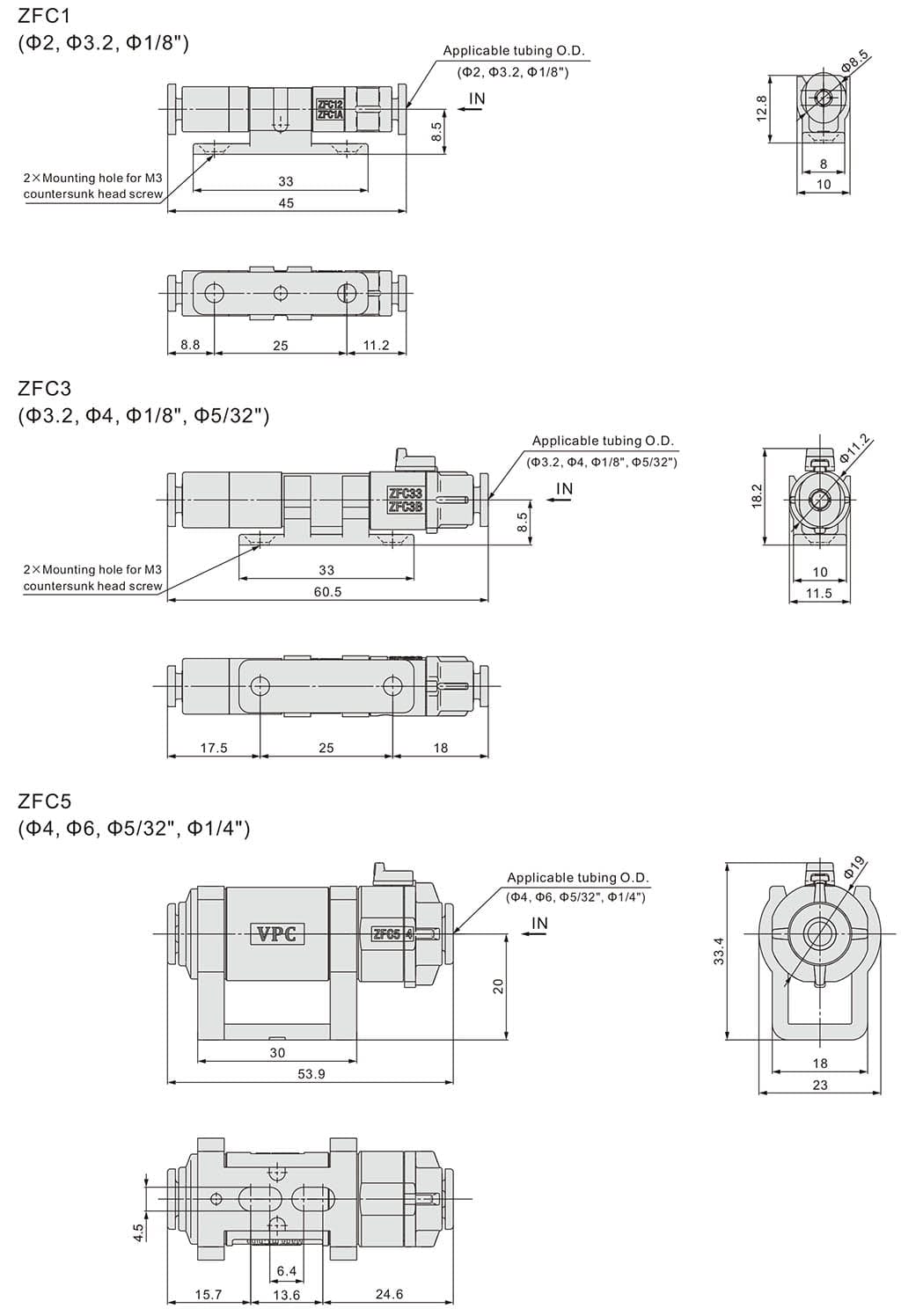

■ Основные размеры
