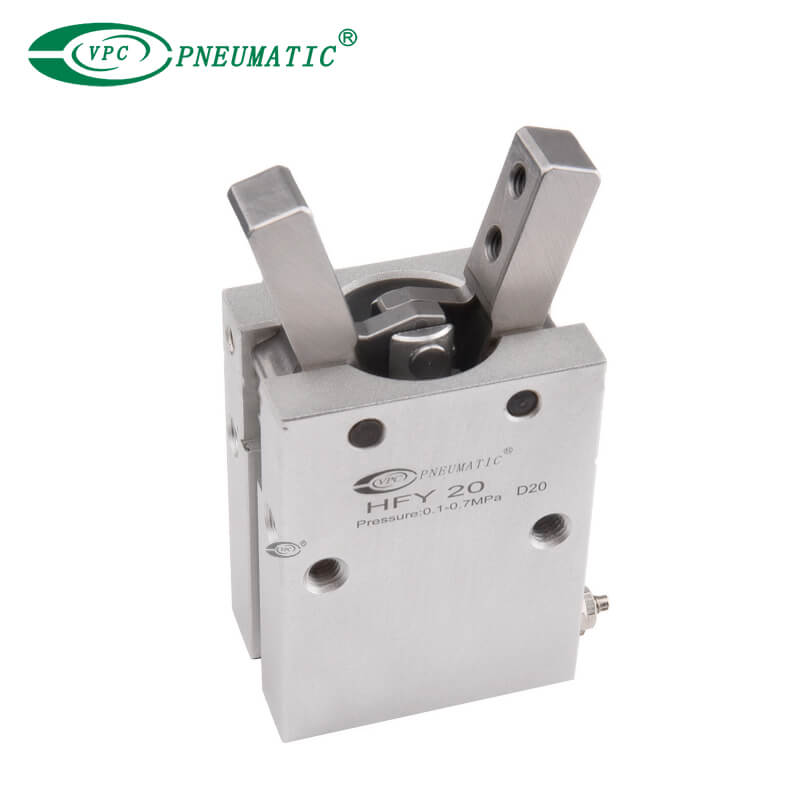

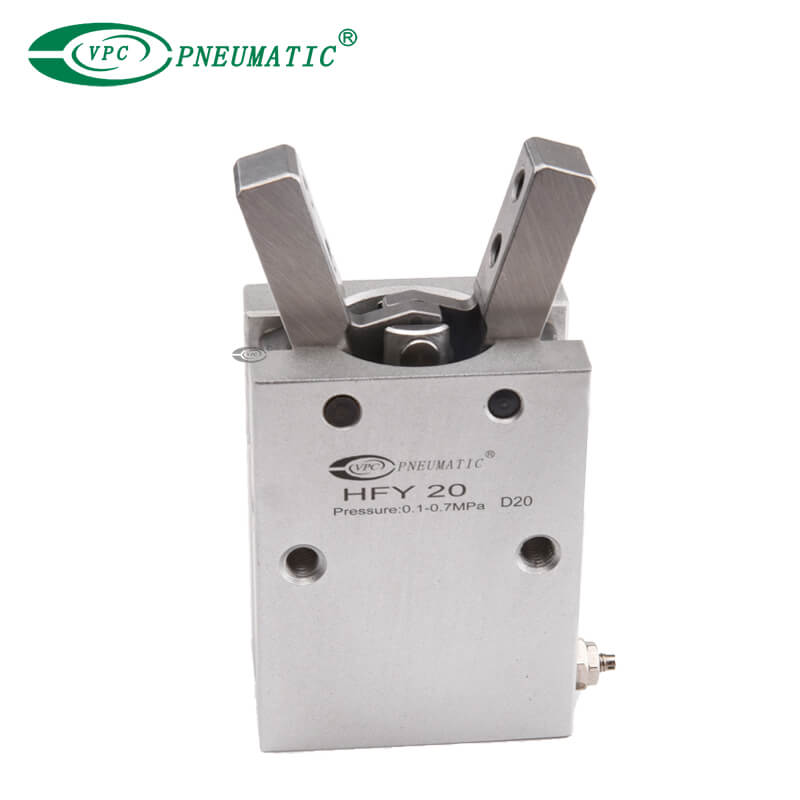

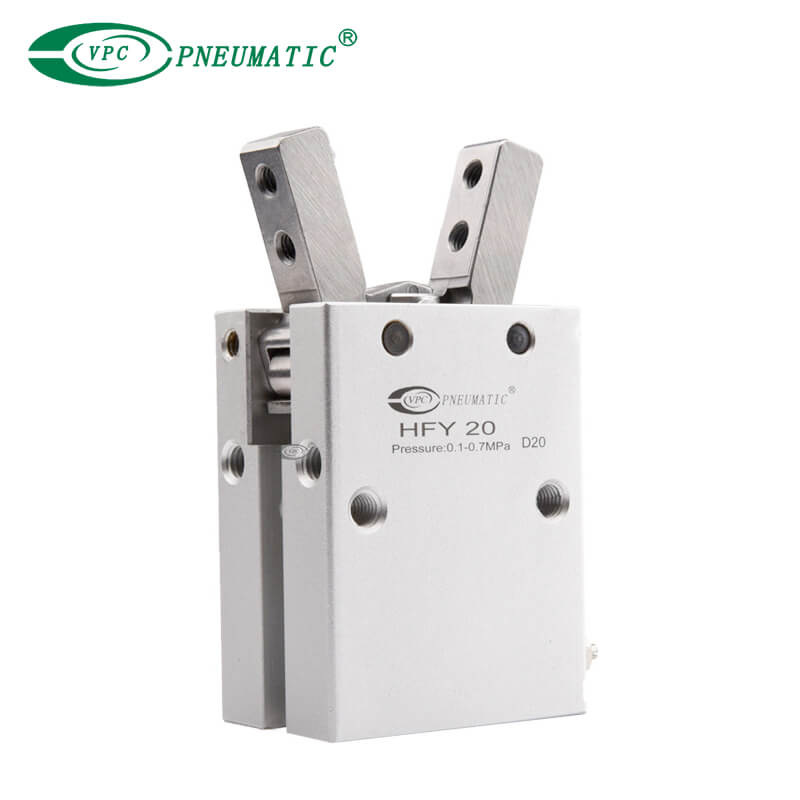

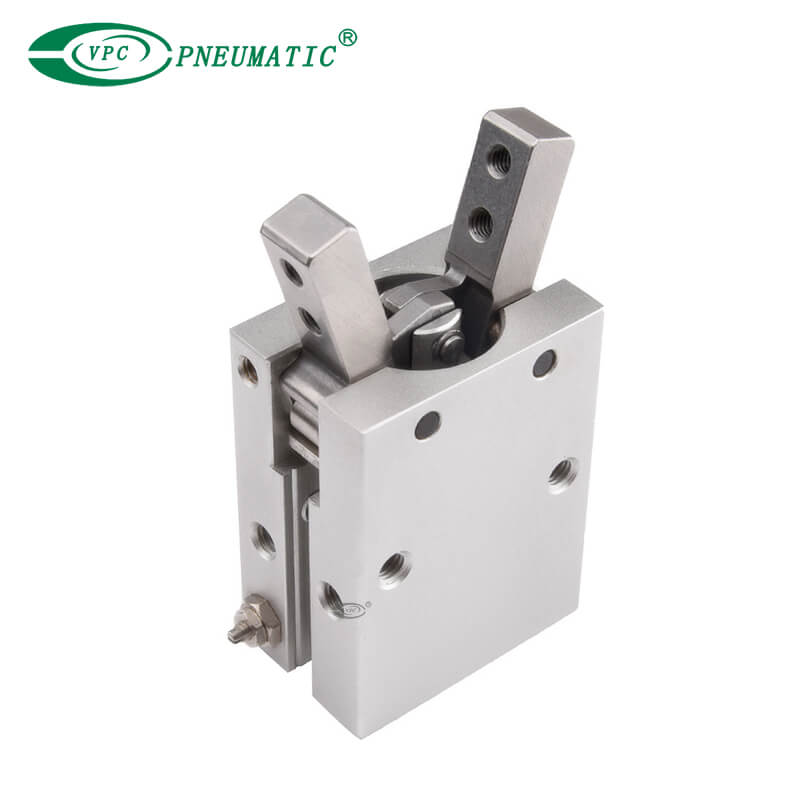

Пневматический захват угловой серии HFY
Пневматический захват угловой HFY с углом раскрытия пальцев от 30° до -10° делают HFY пригодным для заготовок сложной формы и в случаях, когда пространство слишком ограничено для установки захвата параллельного типа.
■ Характеристика
1. Компактность и лёгкость: пневматический захват угловой серии HFY простая интеграция в системы.
2. Высокая точность: аккуратное и бережное обращение.
3. Прочная конструкция: выдерживает промышленные условия.
4. Плавная работа: обеспечивает стабильное и эффективное перемещение.
5. Универсальное крепление: гибкие варианты установки.
6. Регулируемое усилие: настраиваемая сила захвата.
Применение
1. Перемещение и размещение: автоматизированная транспортировка объектов.
2. Транспортировка материалов: сортировка и перемещение компонентов.
3. Автоматизация сборки: точное позиционирование на сборочных линиях.
4. Системы контроля качества: транспортировка изделий.
5. Интеграция с робототехникой: расширяет функциональность роботизированной руки.
6. Транспортировка электроники: пневматический захват угловой HFY подходит для небольших, хрупких деталей.
■ Спецификация
| Размер отверстия (мм) | 6 | 10 | 16 | 20 | 25 | 32 | ||
|---|---|---|---|---|---|---|---|---|
| Тип действия | Двойное действие Одинарное действие | |||||||
| Рабочая среда | Воздух (фильтруется фильтрующим элементом 40um) | |||||||
| Рабочее давление | Двойное действие | Ф6/10 | 0,2 – 0,7 МПа | |||||
| Ф16 to Ф32 | 0,15 – 0,7 МПа | |||||||
| Одинарное действие | Ф6 | 0,3 – 0,7 МПа | ||||||
| Ф10 to Ф32 | 0,25 – 0,7 МПа | |||||||
| Рабочая температура | от -20 до 70 ℃ | |||||||
| Смазка | Цилиндр: Не требуется; Захватные губки: Смажьте консистентной смазкой | |||||||
| Тип подушки | Бампер | |||||||
| Макс. частота | 180 (c.p.m) | |||||||
| Переключатели датчиков | CMSG/DMSG/EMSG | |||||||
| Размер порта | M3 x 0,5 | M5 x 0,8 | ||||||
■ Сила захвата и удар
| Тип привода | Двойное действие (HFY) | Одностороннего действия Нормально открытые (HFTY) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер отверстия | 6 | 10 | 16 | 20 | 25 | 32 | 6 | 10 | 16 | 20 | 25 | 32 | |
| Теоретический момент захвата (Н.см) | Закрыто | 7,4 x P | 17,6 x P | 90 x P | 152 x P | 304 x P | 637 x P | 5,7 x P | 11,8 x P | 71,2 x P | 122,4 x P | 252 x P | 589 x P |
| Открыто | 10,6 x P | 29,4 x P | 129 x P | 252 x P | 473 x P | 904 x P | – | – | – | – | – | – | |
| Макс. длина точки захвата (L)(мм) | 30 | 30 | 40 | 60 | 70 | 85 | 30 | 30 | 40 | 60 | 70 | 85 | |
| Угол открытия | 30° | ||||||||||||
| Угол закрытия | -10° | ||||||||||||
* Значение P в крутящем моменте захвата, указанное на диаграмме выше, соответствует фактическому использованию давления воздуха.
* Если вам нужны чертежи или более подробные технические характеристики пневматический захват угловой серии HFY HFY, свяжитесь с VPC.
