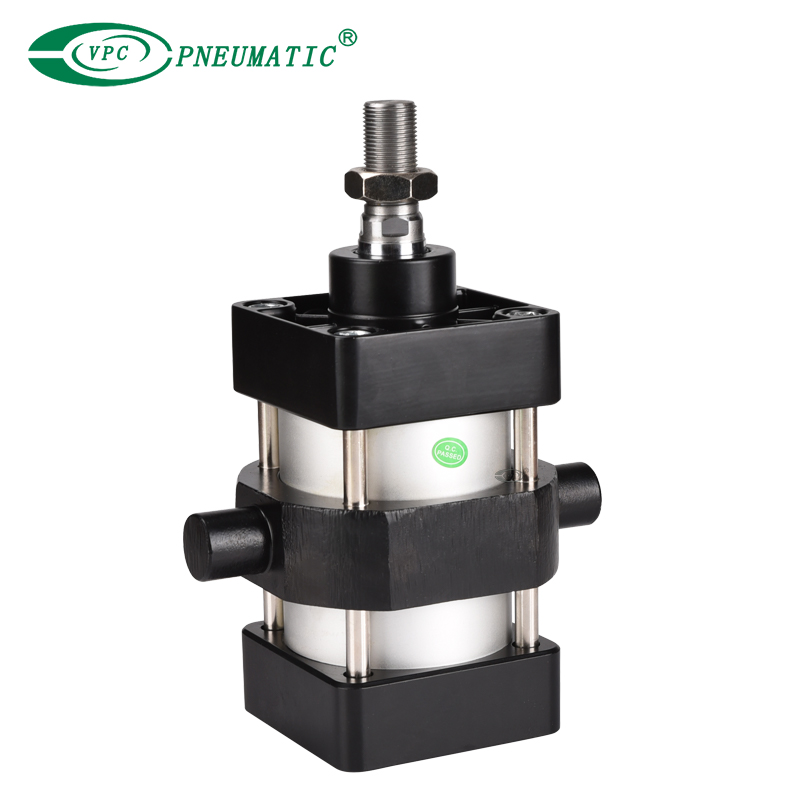

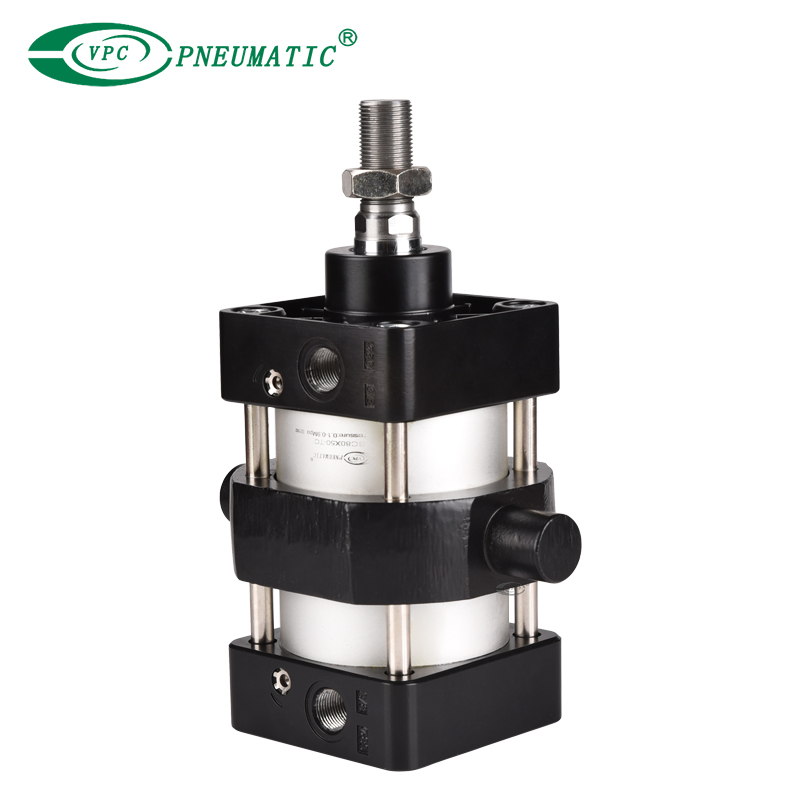

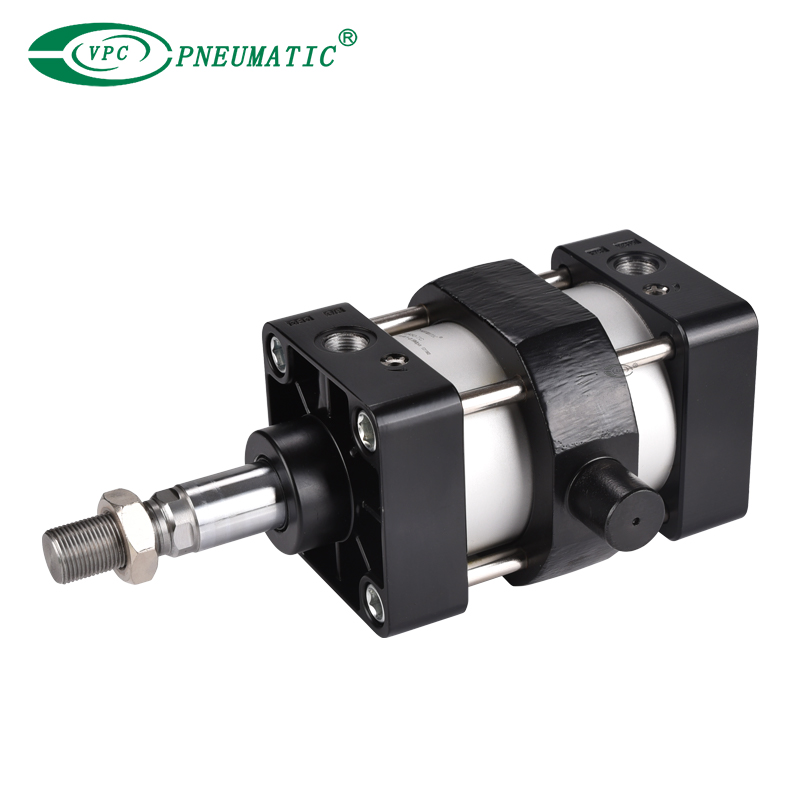

Пневмоцилиндр с регулируемым ходом серии SC
- Пневмоцилиндр с регулируемым ходом серии SC двустороннего действия, регулируемое демпфирование в обе стороны, магнитный, диаметр 32~320 мм, ход поршня 25~1000 мм.
- Ремонтопригодный, высокопроизводительный пневмоцилиндр.
- Стандарт ISO 15552 (ISO 6431, VDMA 24562) и позволяет легко производить замену.
■ Характеристика
1. Диаметр пневматического цилиндра 32~320 мм, ход поршня 25~1000 мм.

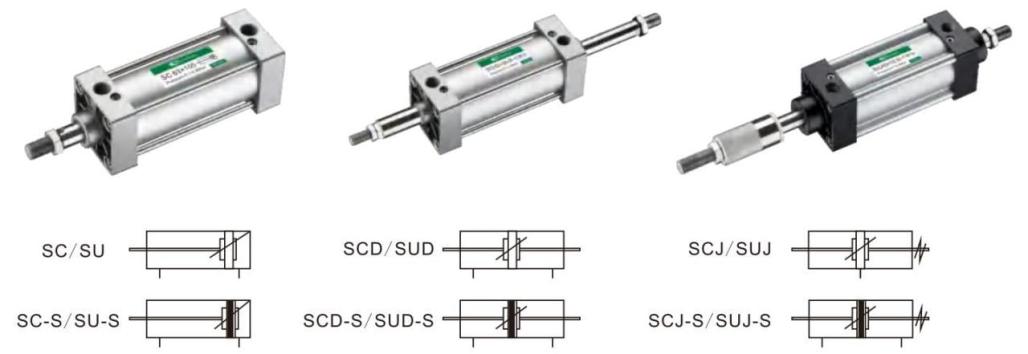

2. Тип: тип двустороннего действия, тип с двусторонним валом, тип с двусторонним валом с регулировкой хода
3. С магнитным и без магнитный опционально. 8 типов крепление пневмоцилиндра, возможна установка магнитный датчик.
4. Соответствует стандарту ISO 15552 (ISO 6431, VDMA 24562) и позволяет легко заменить пневматический цилиндр DSNB/C95/MB.
5. Поршневые штоки и тяги из стали № 45 в сочетании с окрашенным + анодированным алюминиевым стволом и торцевыми крышками. (Также доступна полностью из нержавеющей стали). Более долговечны, устойчивы к коррозии и могут использоваться в сценариях с высокой рабочей нагрузкой.

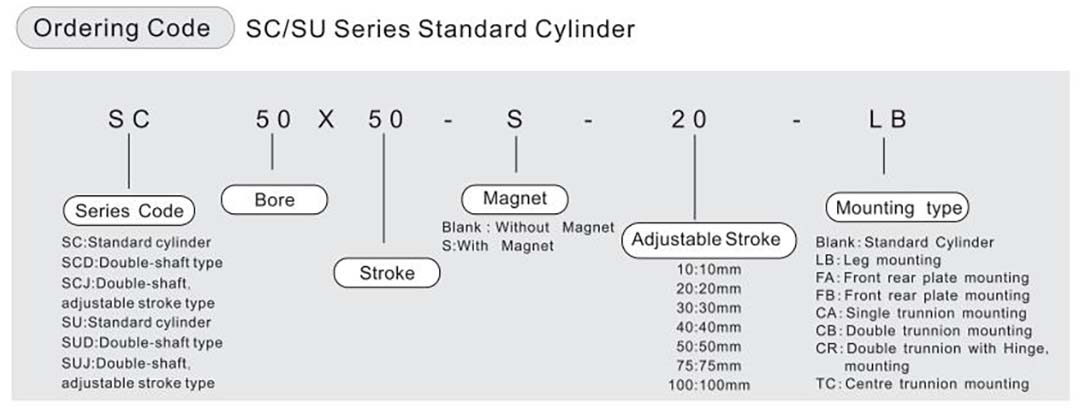

■ Код заказа
■ Спецификация
| Диаметр (мм) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Тип действия | Двойного действия | |||||||||
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||||||
| Тип крепления | Серия СУ/СК | Базовый тип FA FB CA CB CR LB TC TC-M | ||||||||
| Серия SCD/SUD | Базовый тип FA LB TC TC-M | |||||||||
| Серия SCJ/SUJ | Базовый тип FA LB TC TC-M | |||||||||
| Гарантированное давление | 1,5 МПа | |||||||||
| Диапазон рабочего давления | 0,1–0,9 МПа | |||||||||
| Рабочая температура | -5–70 ℃ | |||||||||
| Диапазон скоростей | 50–800 мм/с | |||||||||
| Тип демпфирования | Регулируемая демпферная накладка | |||||||||
| Ход демпфирования | 20mm | 32mm | 45mm | |||||||
| Размер порта | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||||

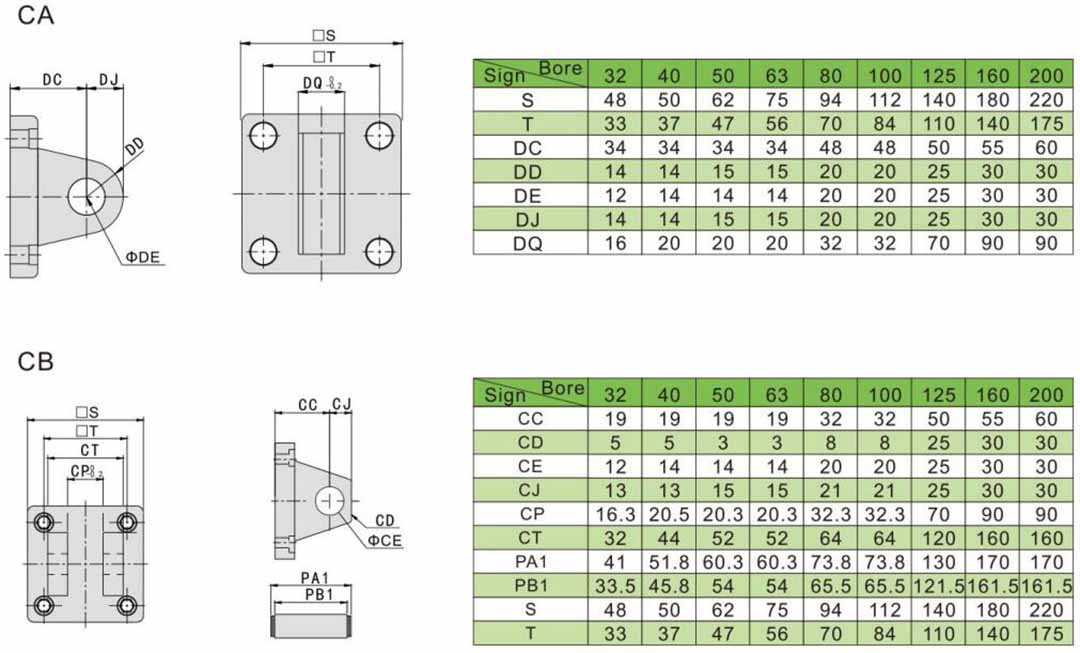

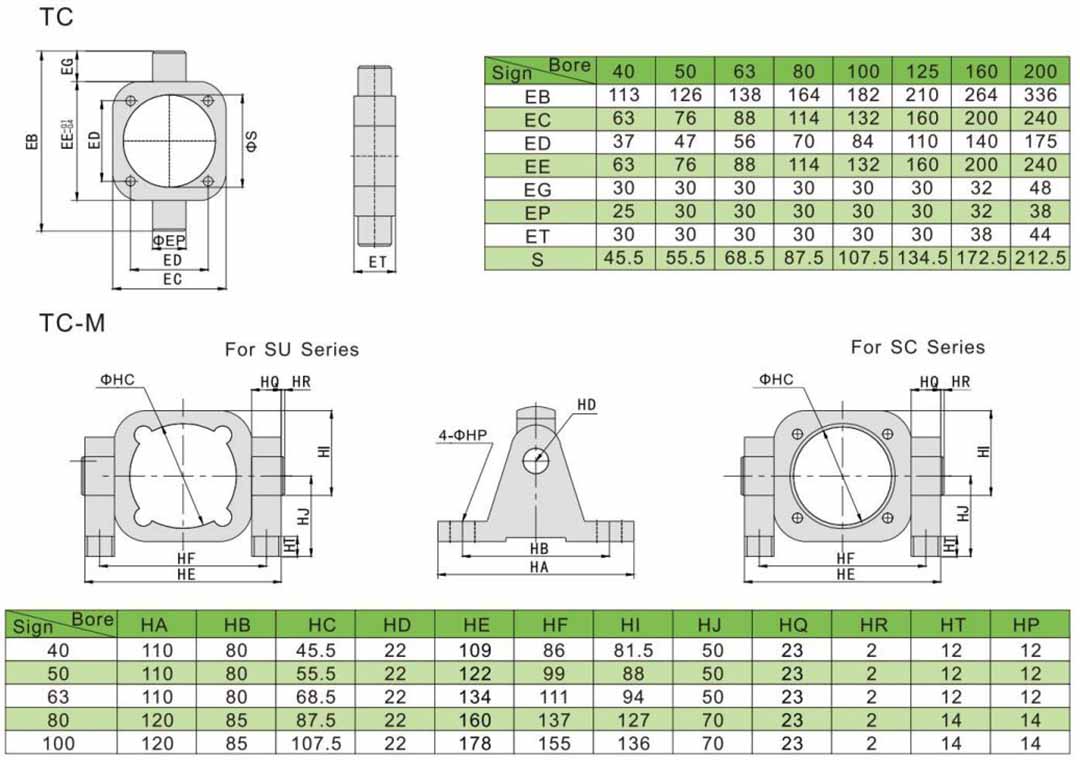

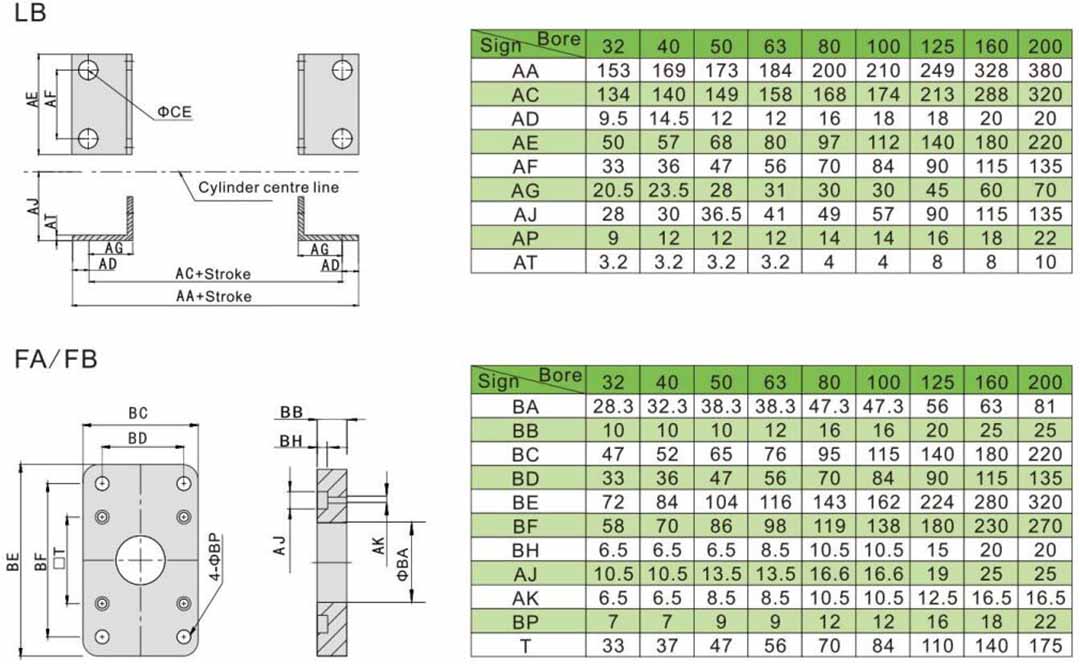

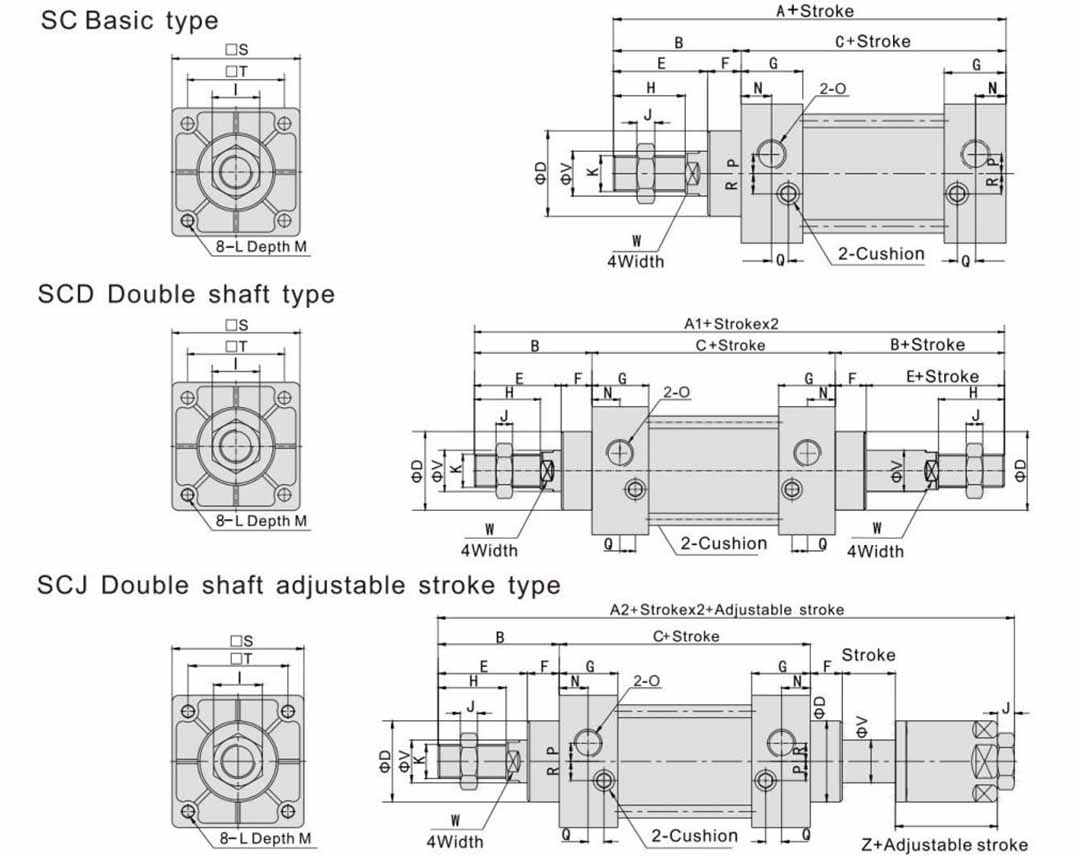

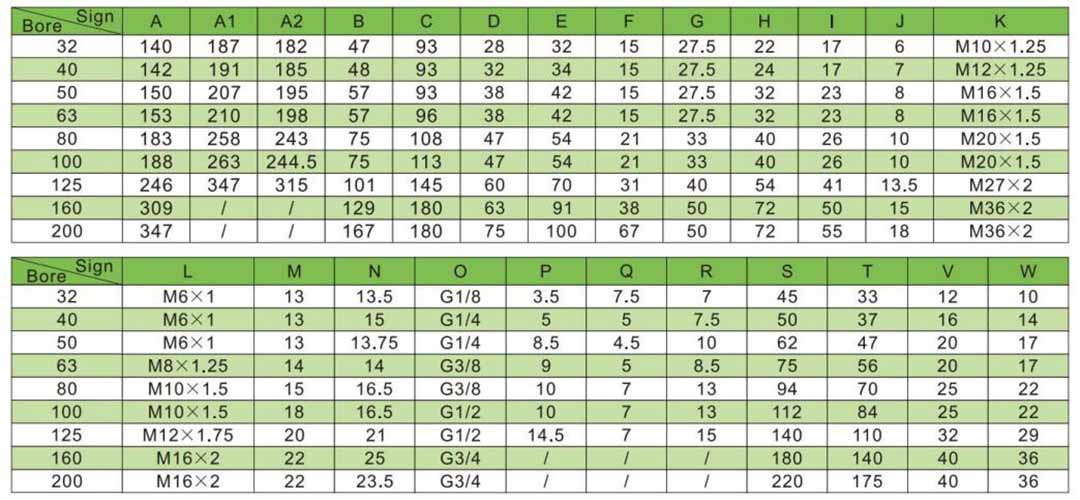

■ Основные размеры
