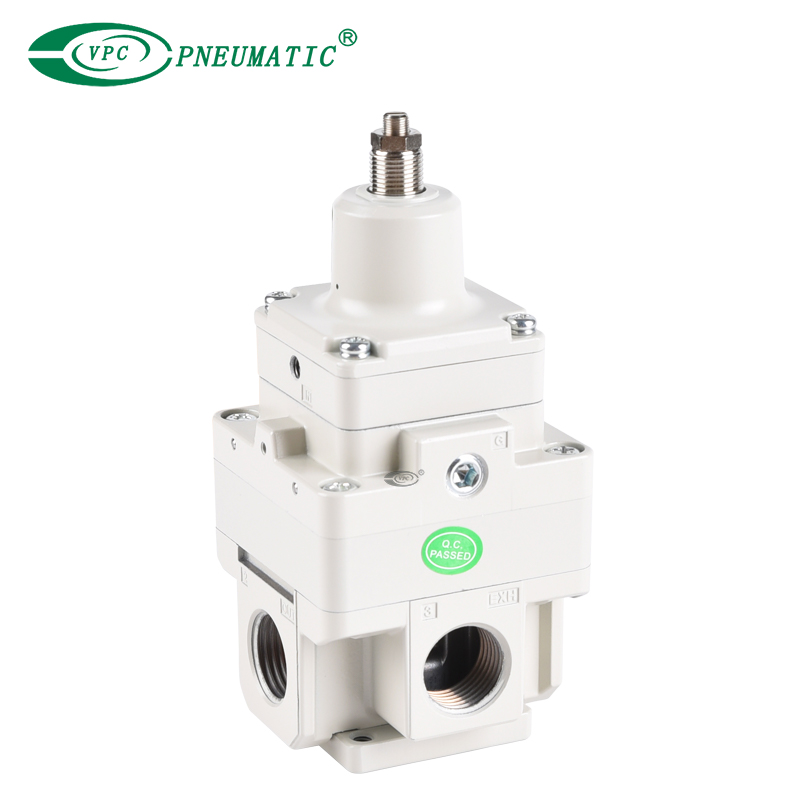

Прецизионный регулятор давления серии IR3000, с пневматическим управлением
Прецизионный регулятор давления серии IR обеспечивают исключительную точность, стабильность и гибкость регулирования давления, а также повышенную чувствительность и пропускную способность.
■ Характеристика
1.Точный и стабильный контроль давления, независимый от колебаний давления, расхода и температуры.
2.Расширенный диапазон давления — до 0,8 МПа.
3.Повышенная чувствительность — 0,2% от полной шкалы.
4.Прецизионный регулятор давления серии IR3000 максимальный расход — до 6000 л/мин.
5.Возможность установки манометров спереди и сзади, совместимость с любыми комбинациями блоков FRL.
6.Отличные характеристики сброса давления для поддержания постоянного давления при обратном потоке рабочей среды.
7.Изготовлен из высококачественных материалов, таких как цинковый сплав, что обеспечивает долговечность и надежность в различных условиях эксплуатации.
8.Подходит для промышленной автоматизации, приборостроения и систем управления технологическими процессами.

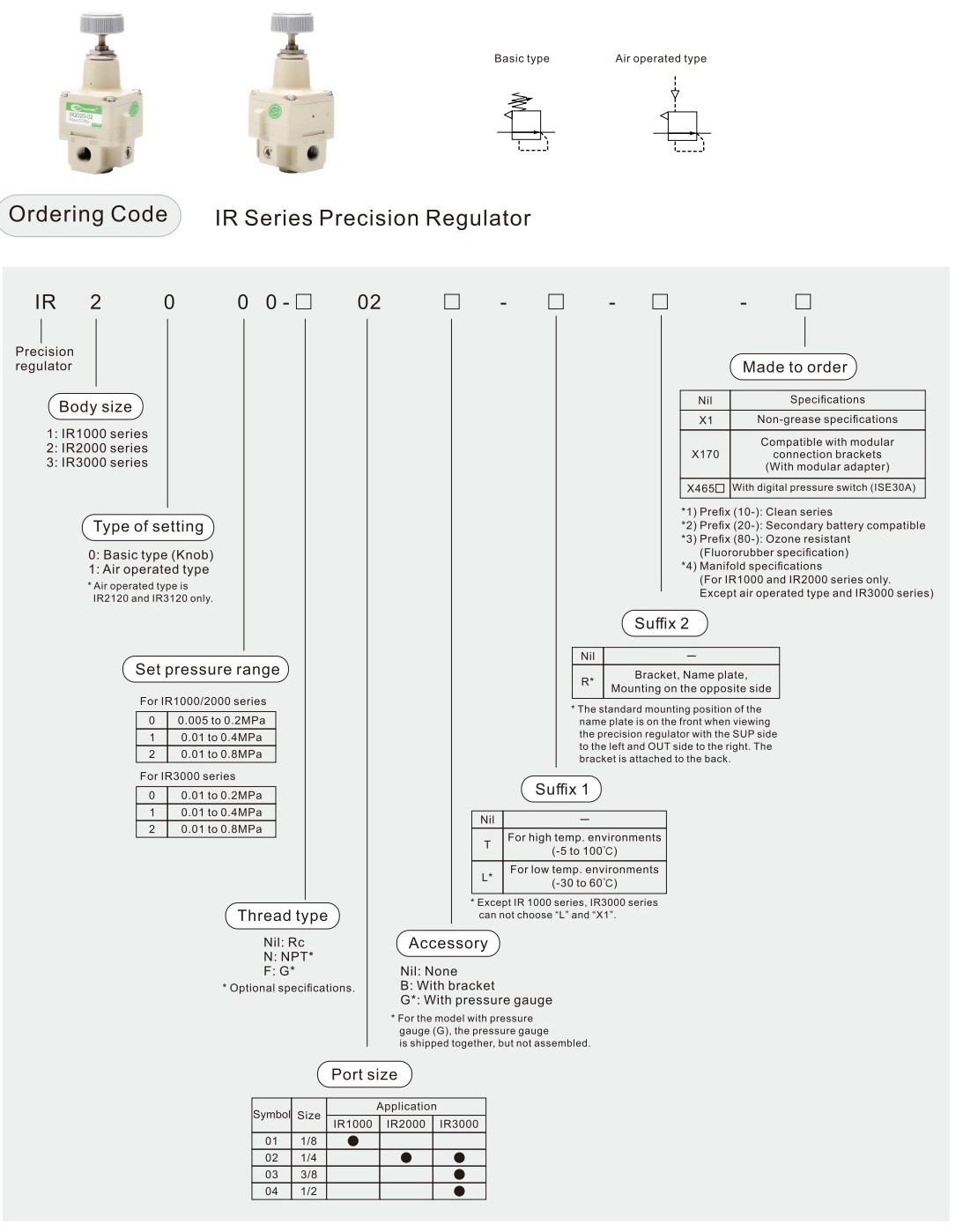

■ Код заказа IR серии прецизионный регулятор давления
■ Спецификация
| Модель | Базовый тип | Тип с пневматическим приводом | |||
|---|---|---|---|---|---|
| IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
| Жидкость | Воздушный | ||||
| Максимальное давление подачи | Макс.1,0 МПа | ||||
| Минимальное давление подачи | Заданное давление + 0,05МПа | Установить давление + 0,1 МПа | Установить давление + 0,05МПа | Установить давление + 0,1 МПа | |
| Установить диапазон давления | IR1000: От 0,005 до 0,2 МПа | IR2000: От 0,005 до 0,2 МПа | IR3000: От 0,01 до 0,2 МПа | От 0,01 до 0,8 МПа | От 0,01 до 0,8 МПа |
| IR1010: От 0,01 до 0,4 МПа | IR2010: От 0,01 до 0,4 МПа | IR3010: От 0,01 до 0,4 МПа | |||
| IR1020: От 0,01 до 0,8 МПа | IR2020: От 0,01 до 0,8 МПа | IR3020: От 0,01 до 0,8 МПа | |||
| Давление входного сигнала | — | От 0,01 до 0,8 МПа | От 0,01 до 0,8 МПа | ||
| Чувствительность | В пределах 0,2% от полного диапазона | ||||
| Повторяемость | В пределах ± 0,5% от полного диапазона | ||||
| Линейность | — | В пределах ± 1% от полного диапазона | |||
| расход воздуха (При давлении подачи 1,0 МПа) | 4,4 Л / мин (ANR) или меньше | 4,4 Л / мин (ANR) или меньше | 11,5 Л / мин (ANR) или меньше | 4,4 Л / мин (ANR) или меньше | 11,5 Л / мин (ANR) или меньше |
| Размер порта | Rc1/8 | Rc1/4 | Rc1/4,3/8,1/2 | Rc1/4 | Rc1/4,3/8,1/2 |
| Порт манометра | Rc1/8 (2 места) | ||||
| Температура окружающей среды и жидкости | От -5 до 60 (Без замерзания) | ||||
*1) При отсутствии потока на выходе. Наряду с заданным давлением необходимо поддерживать минимальный перепад давления 0,05 МПа для прецизионный регулятор серий IR1000 и IR2000 и 0,1 МПа для серии прецизионный регулятор давления IR3000.
*2) Применимо только к пневматическим типам IR2120 и IR3120. Базовый тип не применяется.
*3) Характеристики зависят от условий, когда другие характеристики, такие как изменение температуры и времени, не учитываются.
*4) Указывает на линейность выходного давления относительно входного управляющего давления.
*5) Воздух обычно выбрасывается в атмосферу через выпускное отверстие или выпускной порт.
■ Аксессуар (опция)/номер детали
| Описание | Часть №. | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| Кронштейн | P36201023 | P36202028 | P362030-20* | ||||||
| Манометр (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* A bracket and two mounting screws (M5 x 35). To mount the bracket, remove two body screws (M5 x 30) on the name plate on the opposite side and replace the attached two bracket mounting screws (M5 x 35).

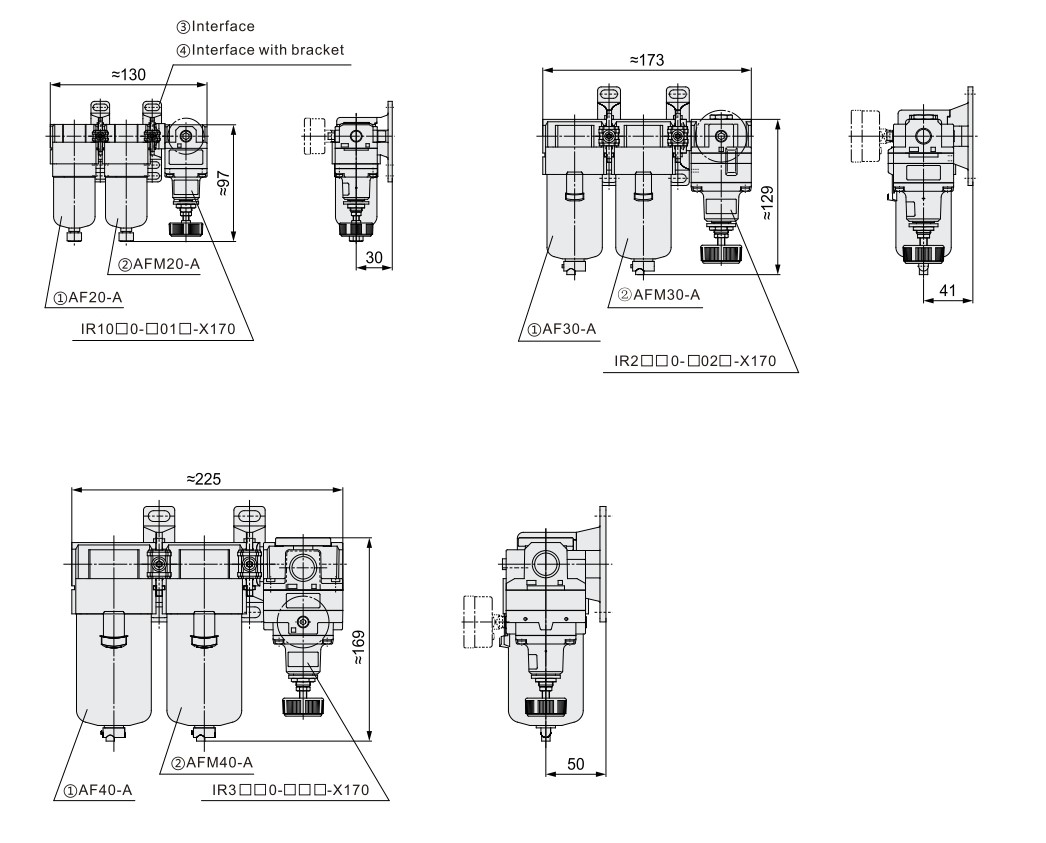

■ Пример модульной комбинации
| Описание | Применяемая модель | ||
|---|---|---|---|
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ① Воздушный фильтр | AF20-A | AF30-A | AF40-A |
| ② Туманоотделитель | AFM20-A | AFM30-A | AFM40-A |
| ③Интерфейс | Y200-A | Y300-A | Y400-A |
| ④Интерфейс с кронштейном | Y200T-A | Y300T-A | Y400T-A |
* Модульный адаптер, прилагаемый к изделию, изготовленному на заказ (Прецизионный регулятор давления IR□□□□-□□-X170), поставляется вместе, но не в собранном виде.

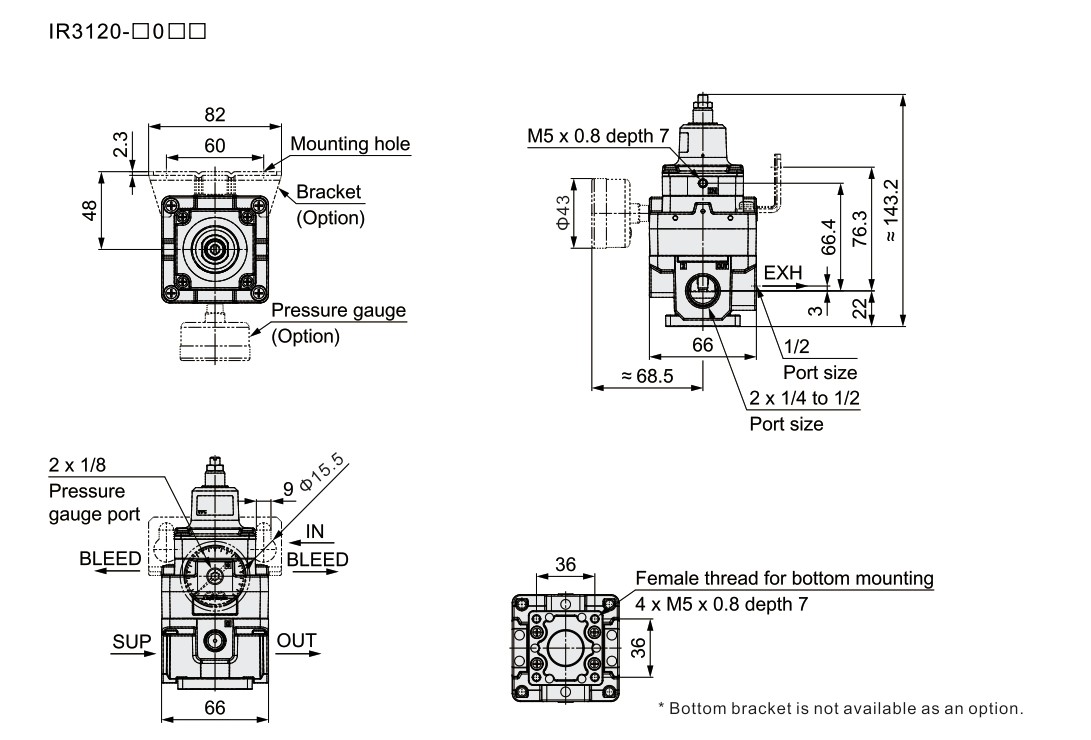

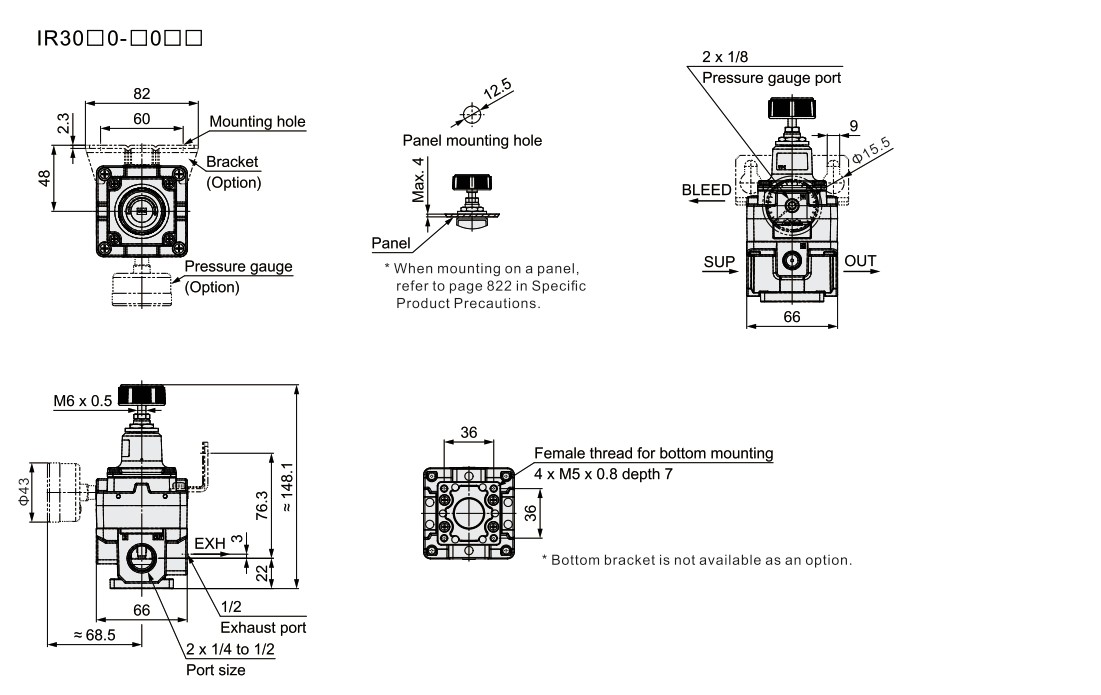

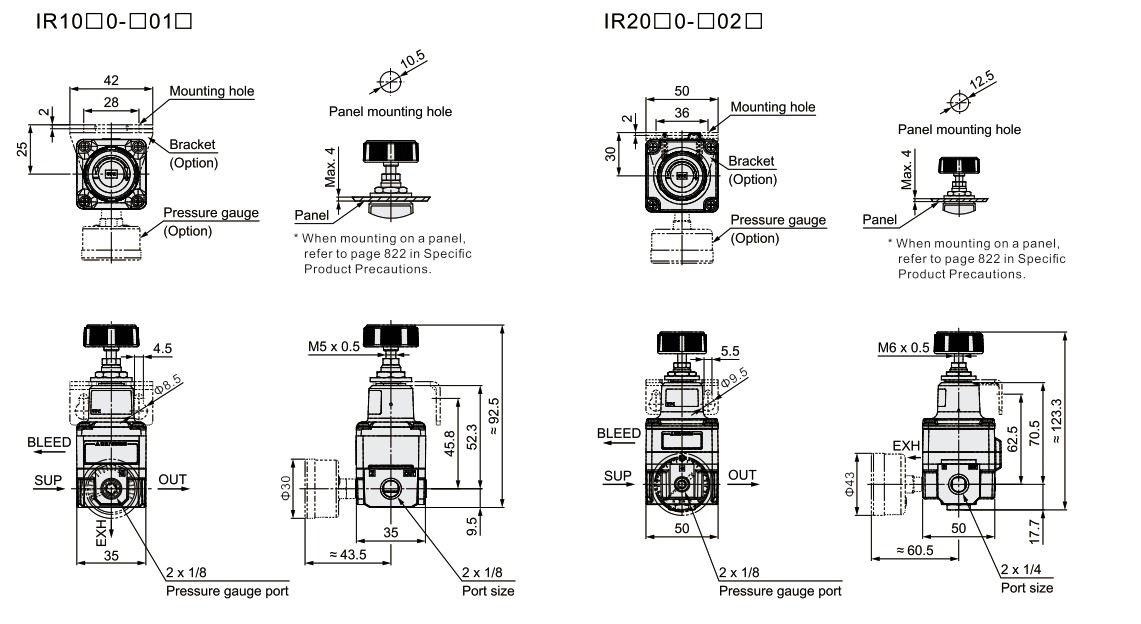

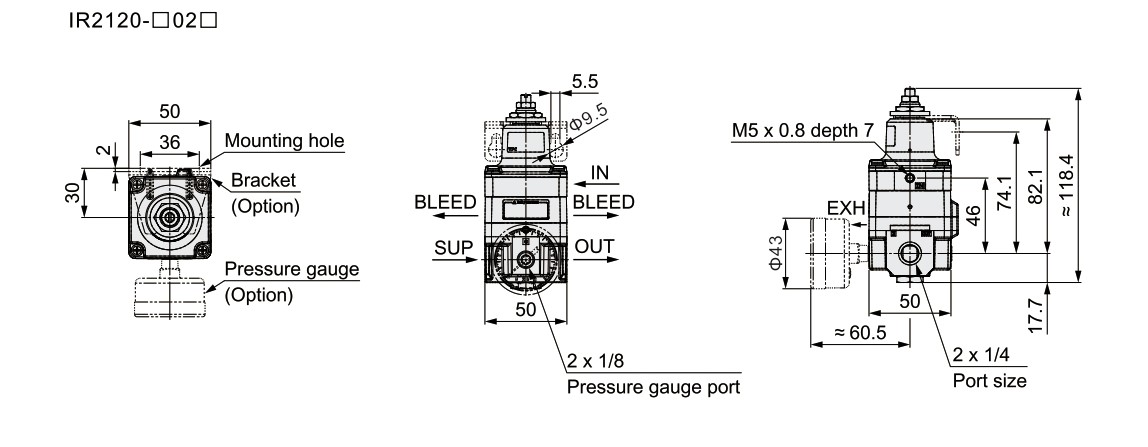

■ Основные размеры
