Компактные пневмоцилиндры серии SDA
Компактные пневмоцилиндры серии SDA отверстие в корпусе прокатывается, а затем подвергается твердому анодированию для обеспечения превосходной износостойкости и долговечности.
Описание
■ Характеристика
1. Компактные пневмоцилиндры серии SDA уплотнение поршня имеет неравномерную двухстороннюю конструкцию. Компактное и смазочное масло может быть надежно зафиксировано.
2. В корпусе цилиндра имеется паз для магнитного переключателя, удобный для монтажа сенсорного выключателя.
3. В качестве опций предлагаются монтажные аксессуары с различными техническими характеристиками.
■ Код заказа SDA Серия компактные пневмоцилиндры
Спецификации продукта
■ Спецификация
Диаметр (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
Тип действия | Двойного действия | ||||||||||
Выдвижение пружины одинарного действия, возврат пружины одинарного действия | — | ||||||||||
Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||||
Двойного действия | От 0,1 до 0,9 Мпа | ||||||||||
Диапазон давления | Одностороннего действия | От 0,2 до 0,9 Мпа | — | ||||||||
Гарантированное давление | 1,5 Мпа (213 фунтов на квадратный дюйм) | ||||||||||
Рабочая температура | -5~70℃ | ||||||||||
Диапазон скоростей | Двойного действия | Скорость от 30 до 500 мм/с | Скорость от 30 до 350 мм/с | Скорость от 30 до 250 мм/с | |||||||
Одностороннего действия | От 100 до 500 мм/с | — | |||||||||
Тип подушки | Фиксированная подушка | ||||||||||
Размер порта | M5X0.8 | G1/8 | G1/4 | G3/8 | |||||||

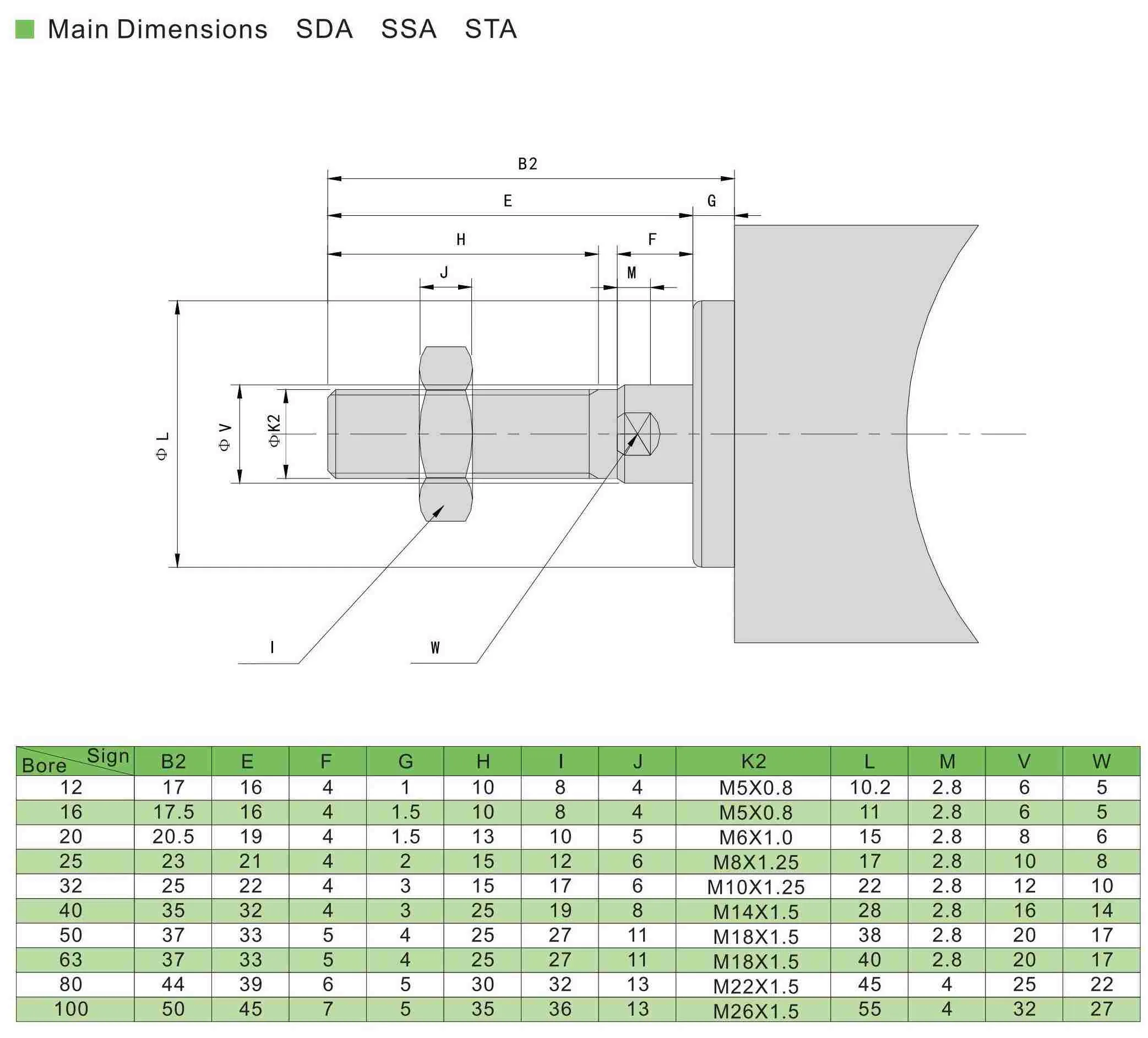

Основные размеры
