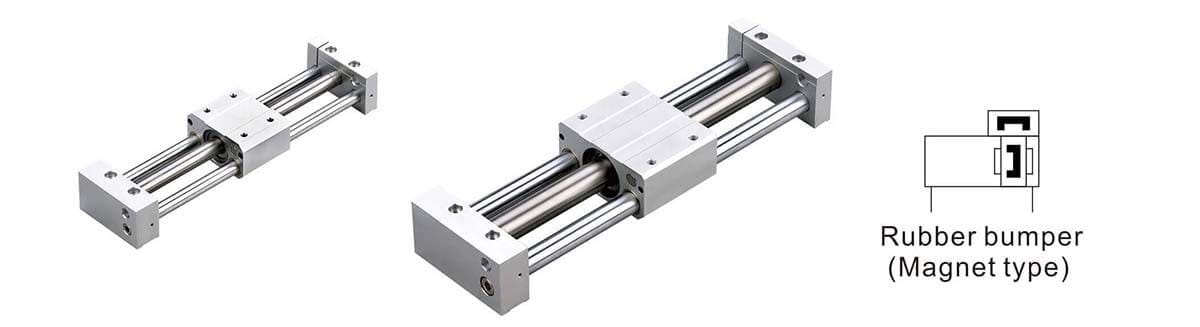

Бесштоковый ленточный цилиндр серии CY1S, направляющая скольжения
Бесштоковый ленточный цилиндр серии CY1S, направляющая скольжения с магнитной связью используются магниты промышленной прочности, расположенные на поршне и внешней каретке, образуя единый блок, который перемещается при подаче давления воздуха.
■ Характеристика
1. Этот магнитный цилиндр, по сути, является пневматическим бесштоковым цилиндром с подвижным поршнем, оснащенным кольцевым магнитом. Подвижная каретка также оснащена магнитом, что обеспечивает магнитное соединение (каретка/поршень) и свободное скольжение каретки по основной трубе.
2. Цилиндр имеет нерегулируемые резиновые бамперы и регулируемые пневматические подушки на обоих концах для обеспечения плавного движения. Амортизаторы обеспечивают более совершенный амортизирующий эффект.
3. Двойные направляющие обеспечивают высокую точность и выдерживают соответствующие боковые и предварительные нагрузки.
4. Интегрированный узел с подшипниками скольжения обеспечивает поперечную устойчивость и защиту от боковых ударов, а труба цилиндра бесштоковый ленточный цилиндр серии CY1S оснащена фиксаторами смазки на внутренней и внешней поверхностях для удержания смазки.
5. Изоляция между кареткой и поршнем является пылезащитной.
6. Бесштоковый ленточный цилиндр серии CY1S компактный в пространстве.

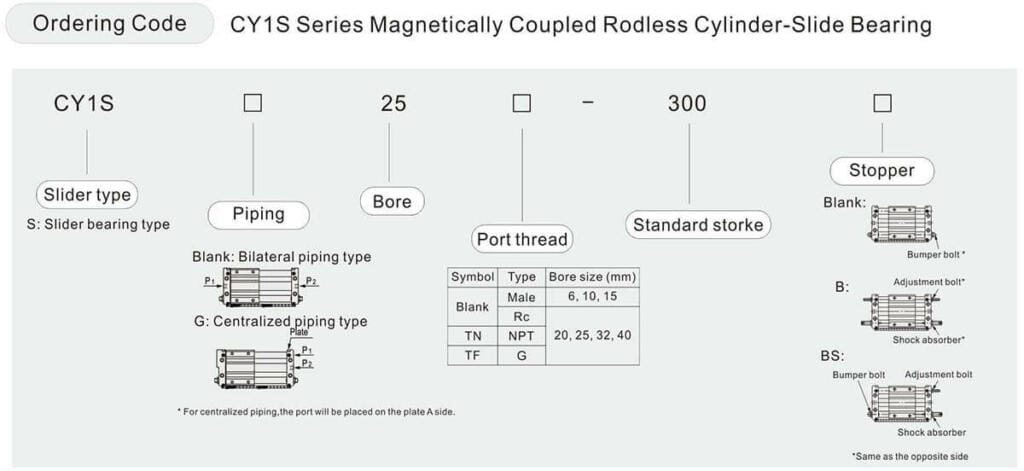

■ Код заказа CY1S Серия бесштоковый ленточный цилиндр
■ Спецификация
Диаметр (мм) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
|---|---|---|---|---|---|---|---|
Рабочая среда |
Чистый воздух (фильтрация 40 мкм) |
||||||
Надежное давление |
1,05МПа |
||||||
Макс. рабочее давление |
0,7Мпа |
||||||
Мини. рабочее давление |
0,18 Мпа |
||||||
Рабочая температура |
От -10 до 60 ℃ (без замерзания) |
||||||
Скорость поршня |
от 50 до 400 мм/с |
||||||
Подушка |
Резиновый бампер / амортизатор |
||||||
Смазка |
Без смазки |
||||||
Допуск по длине хода (мм) |
От 0 до 250 ст: +1,0, от 251 до 1000 ст: +1,4, 1001 ст или более: +1,80 0 0 |
||||||
Магнитная удерживающая сила (Н) |
19,6 |
53,9 |
137 |
231 |
363 |
588 |
922 |
* В случае установки автоматического переключателя в промежуточное положение максимальная скорость поршня может быть ограничена для определения по времени срабатывания нагрузки (реле, контроллера последовательности и т.д.)

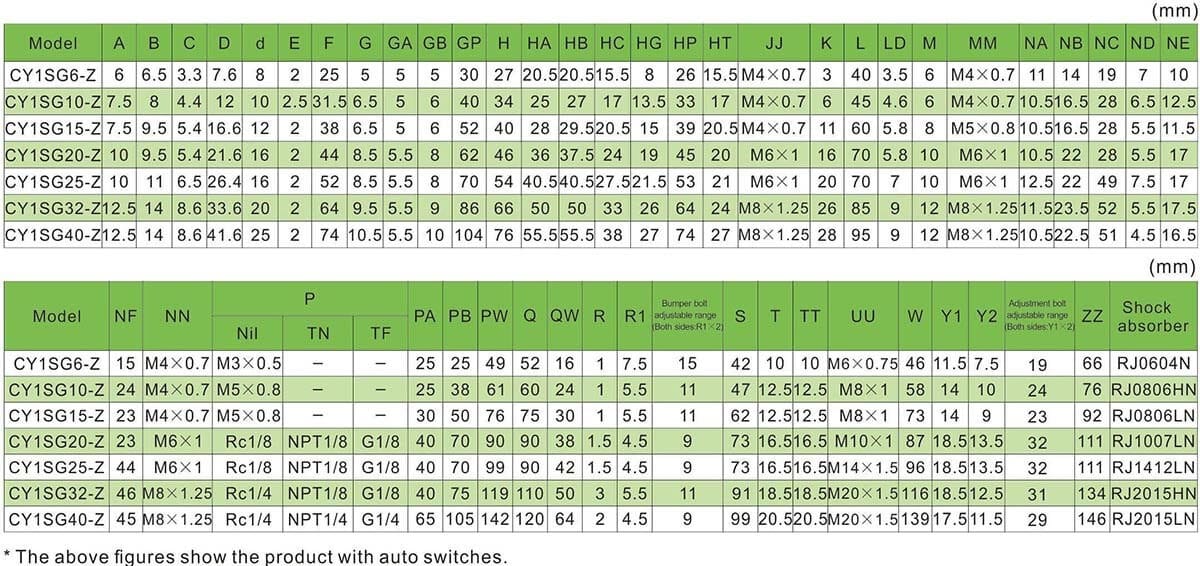

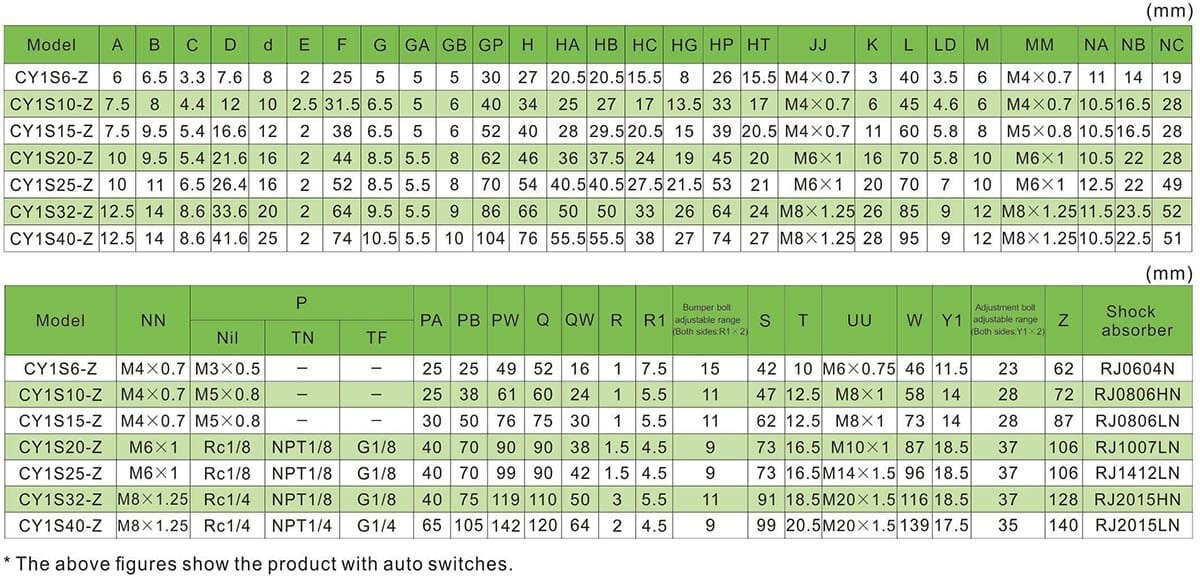

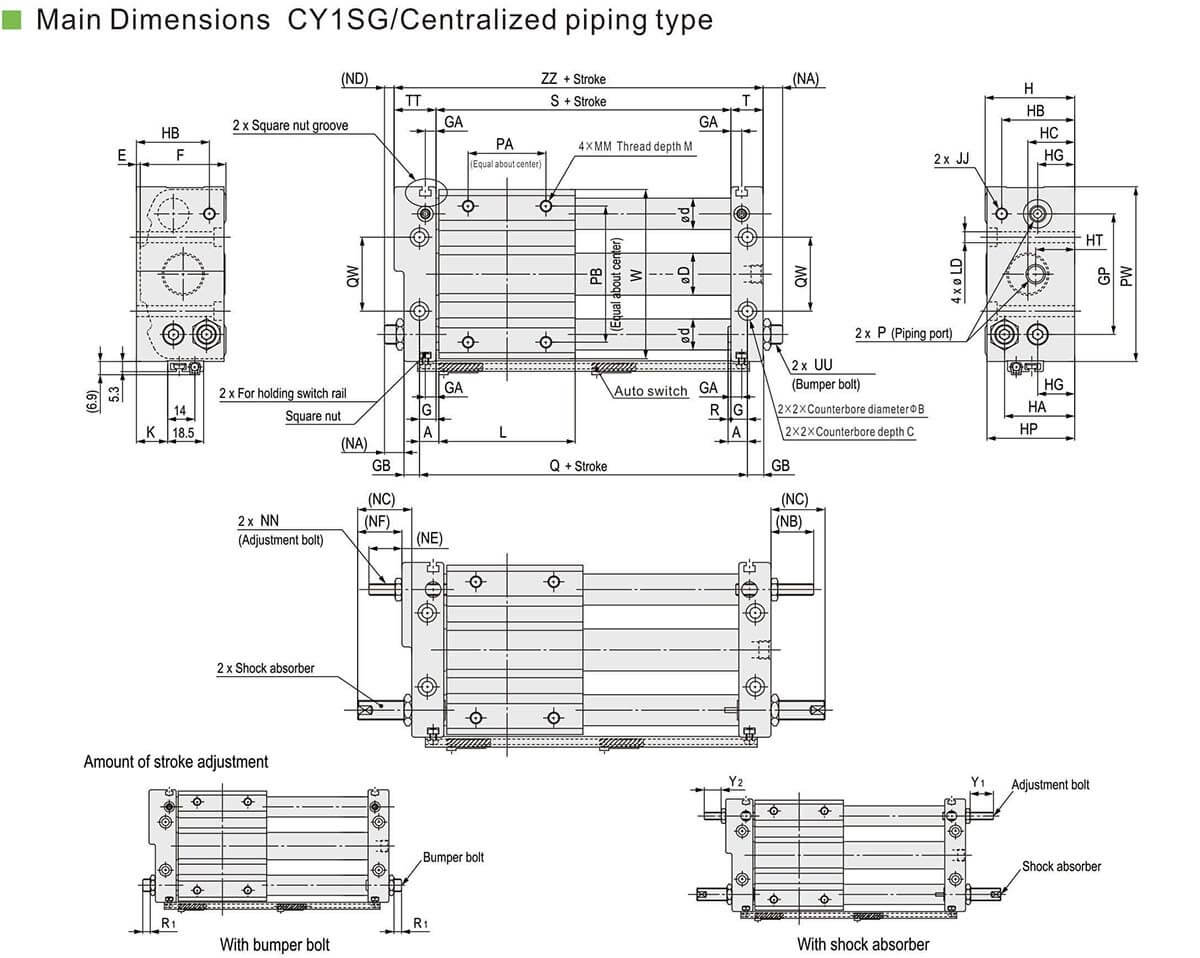

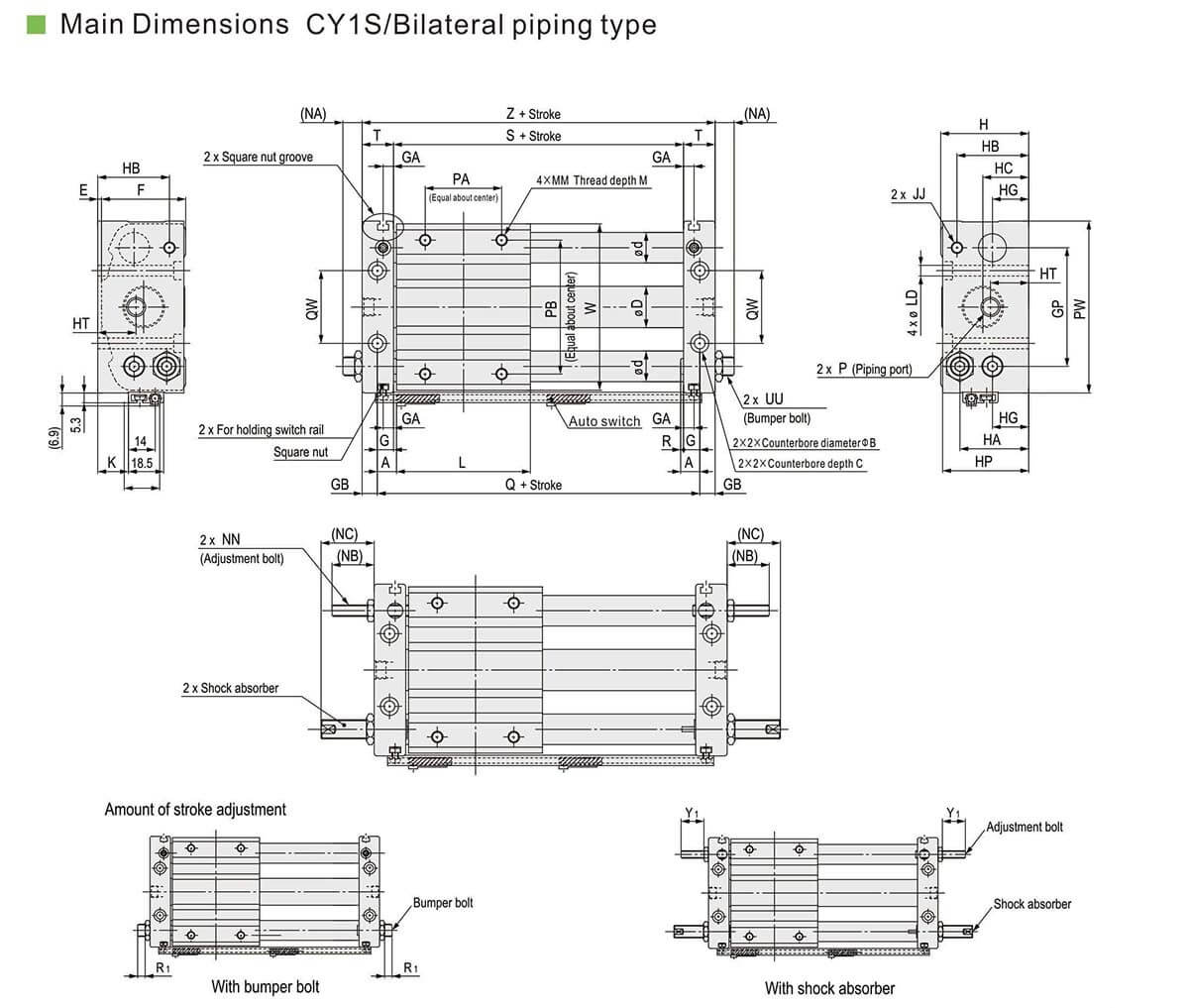

■ Основные размеры
