Дроссель с обратным клапаном AS-FS, с настроечной шкалой
Дроссель с обратным клапаном AS-FS с настроечным шкалой — это точное и эффективное устройство регулирования потока, предназначенное для управления расходом воздуха, обеспечивающее оптимальную работу пневматических цилиндров и приводов.
1. Индикаторное окно позволяет проводить численную проверку настройки расхода, что значительно сокращает время настройки и количество ошибок.
2. Доступны различные варианты размеров корпуса для размещения трубок разного диаметра и требований к расходу.
3. Тип управления оснащен более крупной рукояткой с фиксатором для удобства использования.
■ Характеристика
1. Рукоятка регулировки расхода оснащена индикатором с цифровой шкалой, что позволяет сократить время, необходимое для настройки расхода, и минимизировать вероятность ошибок при настройке.
2. Окно индикатора в дроссель с обратным клапаном AS-FS поддерживает четыре варианта ориентации — 0°, 90°, 180° и 270°, — что позволяет существенно улучшить считываемость показаний.
3. В конструкции используется увеличенная рукоятка с механизмом фиксации нажатием (push-lock); крупные размеры и легкость вращения обеспечивают высокую точность регулировки. Кроме того, шкала нанесена с интервалом 90°, что дополнительно упрощает процесс эксплуатации.
4. Улучшена воспроизводимость параметров расхода. Рукоятка сохраняет стабильное положение как в полностью закрытом состоянии (нулевой расход), так и при упоре в ограничитель поворота; кроме того, колебания расхода остаются минимальными в процессе вращения рукоятки.
5. Дроссель с обратным клапаном AS-FS применена конструкция быстроразъемных фитингов (one-touch), благодаря чему установка и извлечение трубок выполняются быстро и без усилий.

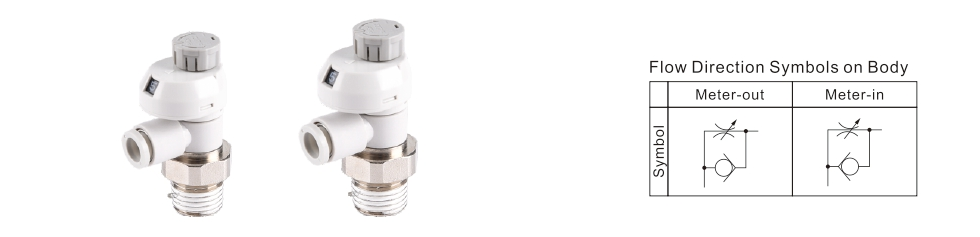

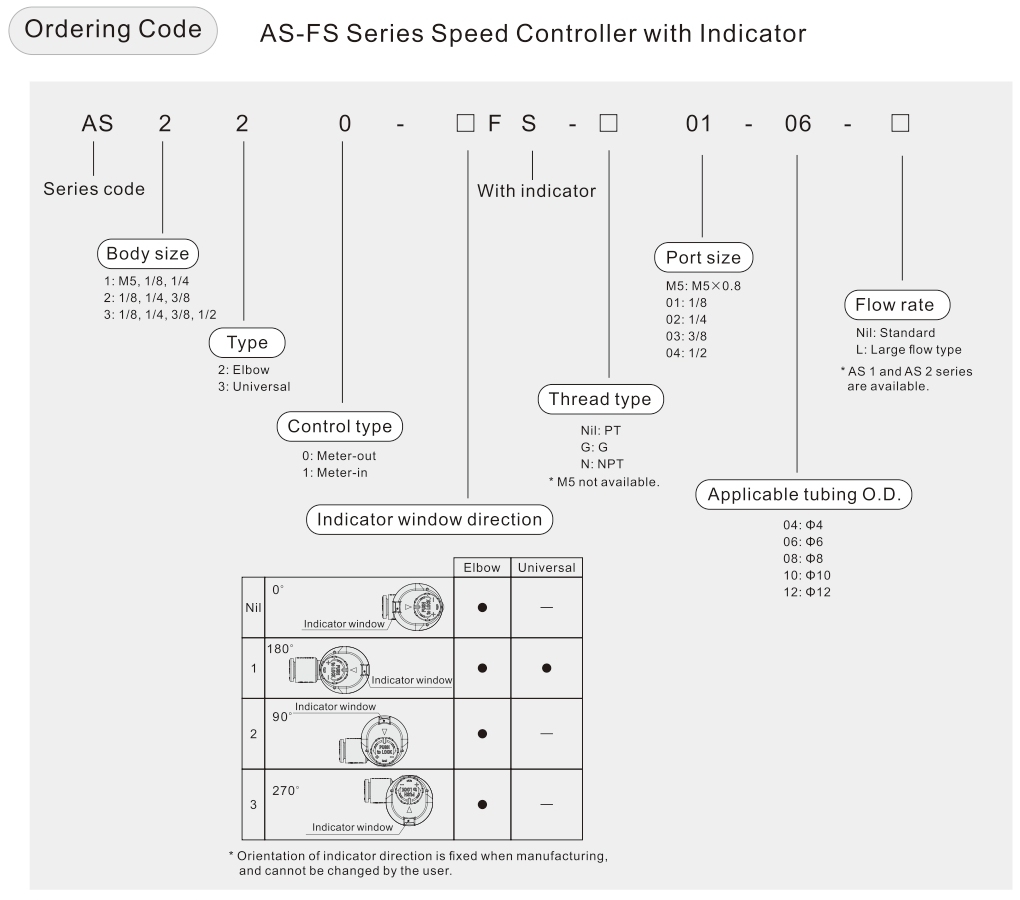

■ Код заказа
■ Спецификация
| Рабочая среда | Воздух |
|---|---|
| Испытательное давление | 1,5 МПа |
| Рабочее давление | 1 МПа |
| Мин. рабочее давление | 0,1 МПа |
| Рабочая температура | от -5 до 60 °C (без замерзания) |
| Материал применяемых трубок | Нейлон, мягкий нейлон, полиуретан, FEP, PFA |
* При использовании трубок из мягкого нейлона или полиуретана следует соблюдать осторожность в отношении максимального рабочего давления.
Модель
| Модель | Размер порта | Метод герметизации | Подходящий наружный диаметр трубки | Максимальное число оборотов | |||||
|---|---|---|---|---|---|---|---|---|---|
| Метрический размер | |||||||||
| 4 | 6 | 8 | 10 | 12 | |||||
| AS1□□1FS□-M5□ | M5x0,8 | Герметизация прокладкой | ● | ● | ● | 8 | |||
| AS1□□1FS□-U10/32□ | 10-32UNF | ● | ● | ● | |||||
| AS2□□1FS□-□01 | R NPT | 1/8 | Герметик | ● | ● | ● | ● | 10 | |
| AS2□□1FS□-□02 | 1/4 | ● | ● | ● | ● | ||||
| AS3□□1FS□-□02 | 1/4 | ● | ● | ● | |||||
| AS3□□1FS□-□03 | 3/8 | ● | ● | ● | |||||
| AS4□□1FS□-□04 | 1/2 | ● | ● | ||||||
| AS2□□1FS□-G01 | G | 1/8 | Торцевое уплотнение | ● | ● | ● | ● | ||
| AS2□□1FS□-G02 | 1/4 | ● | ● | ● | ● | ||||
| AS3□□1FS□-G02 | 1/4 | ● | ● | ● | ● | ||||
| AS3□□1FS□-G03 | 3/8 | ● | ● | ● | ● | ||||
| AS4□□1FS□-G04 | 1/2 | ● | ● | ||||||
*1. Вариант «без герметика» может быть выбран в качестве стандартной опции.
*2. Для варианта 2 применимы только полиуретановые трубки.
*3. В зависимости от конкретного изделия фактическое значение, отображаемое в индикаторном окне при максимальном количестве оборотов, может отличаться от номинального.
*4. Универсальный тип недоступен.
Расход и звуковая проводимость
| Model | AS1□□1FS-M5□ | AS2□□1FS-01 | AS2□□1FS-02 | AS3□□1FS | AS4□□1FS | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр трубки | Метрический размер | Ф4 Ф6 | Ф4 | Ф6 Ф8 Ф10 | Ф4″ | Ф6 | Ф8 Ф10 | Ф6 | Ф8 | Ф10 Ф12 | Ф10 | Ф12 |
| Значения C: Звуковая проводимость, дм³/(с·бар) | Свободный поток | 0,3 | 0,6 | 0,6 | 1 | 1,3 | 0,5 | 1,6 | 1,7 | 2,5 | 4,4 | 4,8 |
| Регулируемый поток | 0,3 | 0,7 | 0,8 | 0,9 | 1,3 | 2,1 | 2,4 | 3,3 | 4,4 | 4,9 | ||
| Значения b: Критическое отношение давлений | Свободный поток | 0,4 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,3 | 0,3 | |||
| Регулируемый поток | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | ||||||
* Резьба 10-32UNF имеет те же характеристики, что и M5.
* Значения C и b относятся к режиму регулируемого потока (при полностью открытой игле) и режиму свободного потока (при полностью закрытой игле).
