Фильтры пневматические серии OF
Фильтры пневматические серии OF с водоотделителем очищает сжатый воздух от жидкости масла, конденсата и частиц грязи, для специальных применений стандартный фильтрующий элемент 40 мкм может быть легко заменен на 5 мкм фильтрующий элемент.
■ Характеристика
1. Корпус изготовлен из цинкового литья под давлением.
2. Модульная конструкция, различные комбинации для гибкого применения.
3. Корпус может быть миниатюрным, средним или большим.
4. Диапазон давления регулируется от 0,5 до 7 бар или от 0,5 до 12 бар.
5. Тонкость фильтрации: 5 микрон или 40 микрон (опционально).
6. Возможность выбора модели с ручным, полуавтоматическим или автоматическим дренажем.
7. Прочная конструкция, устойчивость к давлению, длительный срок службы.

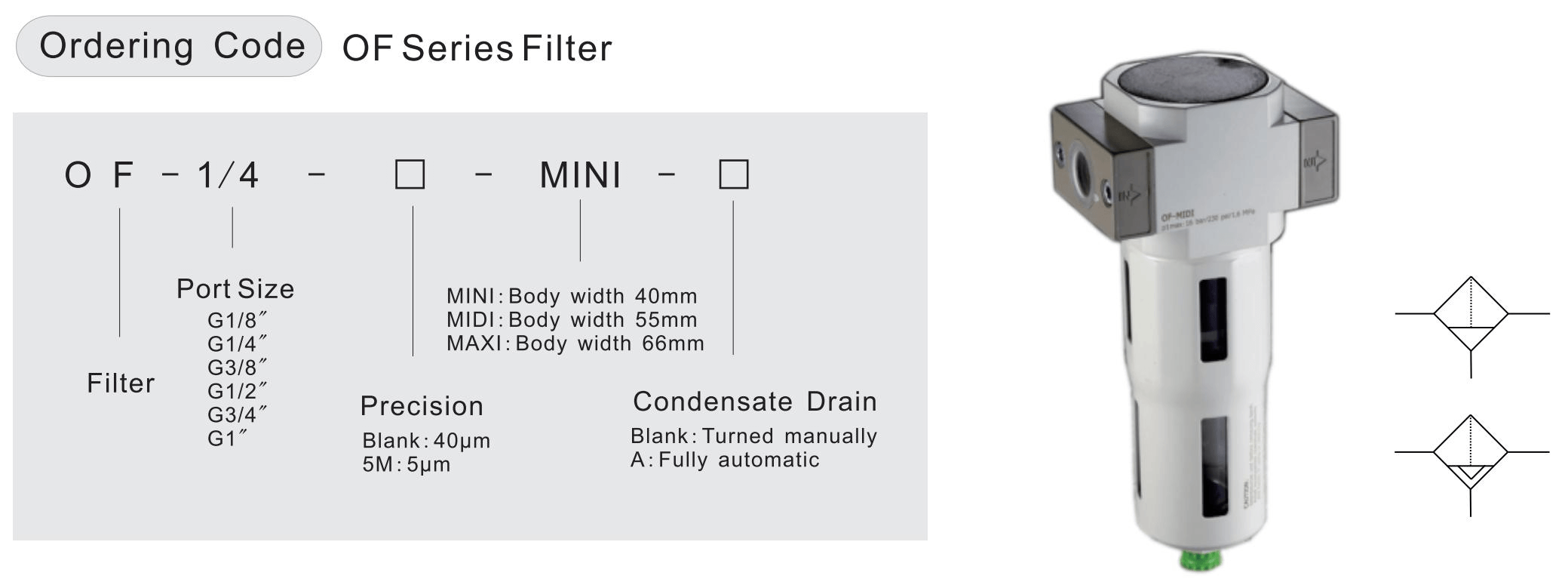

■ Код заказа OF серии фильтры пневматические
■ Спецификация
| Технические характеристики | MINI | MIDI | MAXI | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Размер порта | G1/8″ | G1/4″ | G3/8″ | G3/8″ | G1/2″ | G3/4″ | G3/4″ | G1″ | |
| Информация о материале | Корпус: литье под давлением из цинка, стакан фильтра и масло: поликарбонат; | ||||||||
| Металлическая защита стакана: алюминиевый сплав; Уплотнение: бутадиен-нитрильный каучук (NBR), регулировочная ручка: полиоксиметилен (POM) |
|||||||||
| Рабочая среда | Чистый воздух | ||||||||
| Тип монтажа | Монтаж на трубу или на ножки | ||||||||
| Температура среды | 0–60°C | ||||||||
| Температура окружающей среды | 0–60°C | ||||||||
| Положение при сборке | Вертикаль ±5° | ||||||||
| Особенности конструкции | Спеченный фильтр с водоотделителем | ||||||||
| Объём конденсата | 22ml | 43ml | 80ml | ||||||
| Первичное давление | Вручную, под давлением | 0–1,6 МПа | |||||||
| Полностью автоматический | 0,15–1,2 МПа | ||||||||
| Точность | 40um/5um | ||||||||
| Вес | 250g | 700g | 1340g | 1440g | |||||
■ Номинальный расход воздуха
| Размер сустава | G1/8″ | G1/4″ | G3/8″ | G3/8″ | G1/2″ | G3/4″ | G3/4″ | G3/4″ | |
|---|---|---|---|---|---|---|---|---|---|
| MINI | OF-…(-A) | 1000 | 1200 | 1400 | — | — | — | — | — |
| OF-…-5M-…(-A) | 800 | 950 | 1100 | — | — | — | — | — | |
| MIDI | OF-…(-A) | — | — | — | 2700 | 3000 | 3000 | — | — |
| OF-…-5M-…(-A) | — | — | — | 1800 | 2000 | 2000 | — | — | |
| MAXI | OF-…(-A) | — | — | — | — | — | — | 5000 | 5300 |
| OF-…-5M-…(-A) | — | — | — | — | — | — | 3600 | 3800 | |
■ Основные Размеры
