Компактные пневмоцилиндры серии ADVU/AEVU
Компактные пневмоцилиндры серии ADVU/AEVU изготовлены из хромированной углеродистой стали.
■ Характеристика
1. Компактная конструкция обеспечивает эффективную установку, не занимающую много места.
2. Импортные уплотнения без смазки обеспечивают быстрый ход.

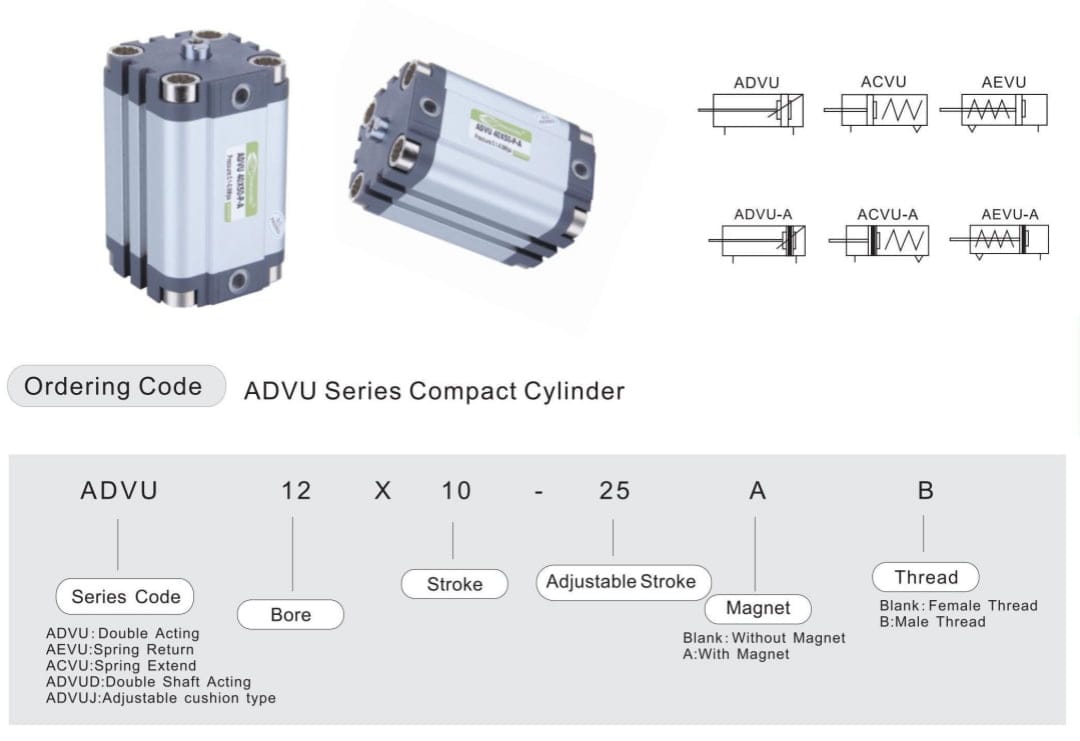

■ Код заказа ADVU Серия компактные пневмоцилиндры
■ Спецификация
Диаметр (мм) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
Рабочая среда |
Чистый воздух (фильтрация 40 мкм) |
||||||||||
Тип действия |
Выдвижение пружины двойного действия / возврат пружины |
||||||||||
Давление |
Двойного действия |
От 0,1 до 1,0 Мпа |
|||||||||
Возвратная пружина |
От 0,2 до 1,0 Мпа |
||||||||||
Гарантированное давление |
1,5 Мпа |
||||||||||
Диапазон скоростей |
Скорость двойного действия: 30-500 мм/с; Возвратная пружина: 50-500 мм/с |
||||||||||
Допуск хода |
0-150 + 1,0 м > 150 + 1,4 м0 0 |
||||||||||
Тип подушки |
Резиновая подушка |
||||||||||
Размер порта |
M5X0,8 |
G1/8 |
G1/4 |
||||||||

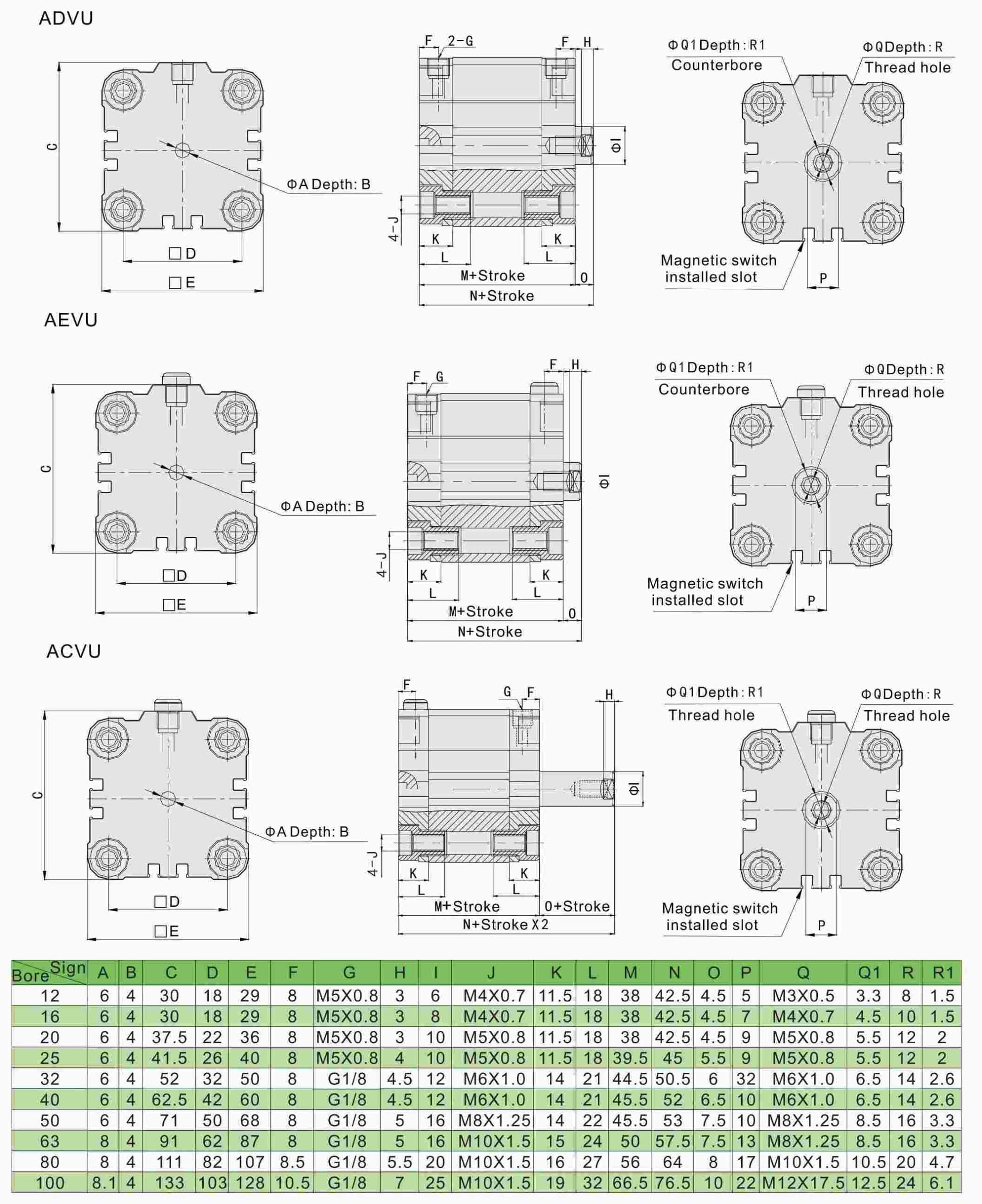

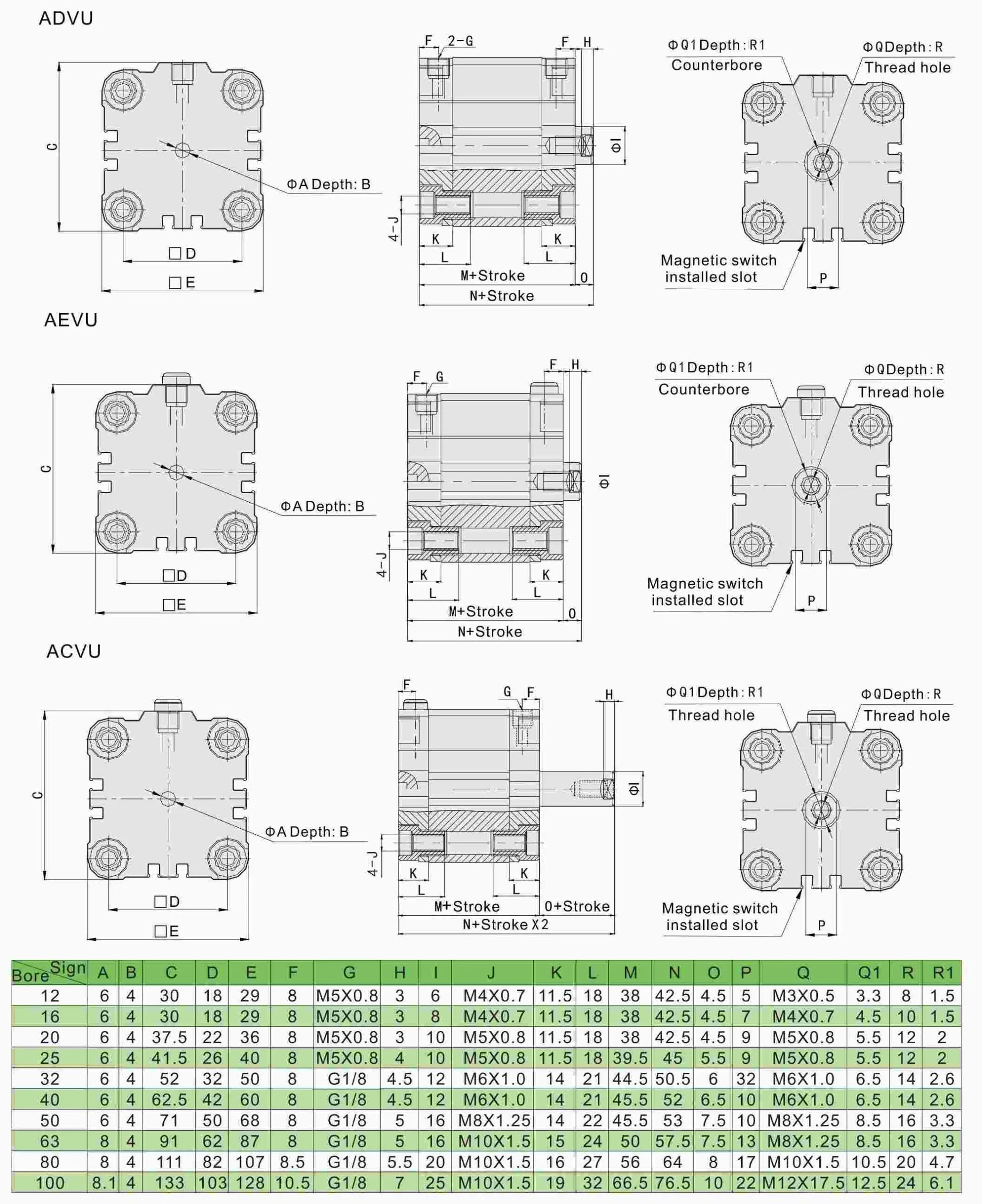

■ Основные размеры
