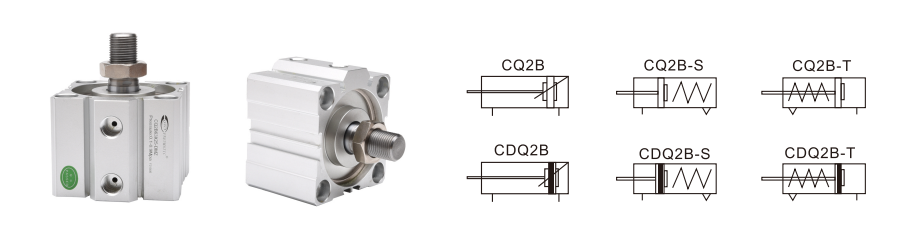

Компактный пневмоцилиндр серии C(D)Q2, двойного действия
1. Компактные пневмоцилиндры серии C(D)Q2, двойного действия выпускается с диаметрами отверстий от 125 до 200 мм.
2. Стандартно используется наружная или внутренняя резьба штока.
■ Характеристика
1. Автоматический выключатель может быть установлен на любой из следующих четырех поверхностей.
2. Стандартная одноштоковая версия компактного цилиндра двойного действия компактные пневмоцилиндры серии C(D)Q2, двойного действия с большим отверстием.

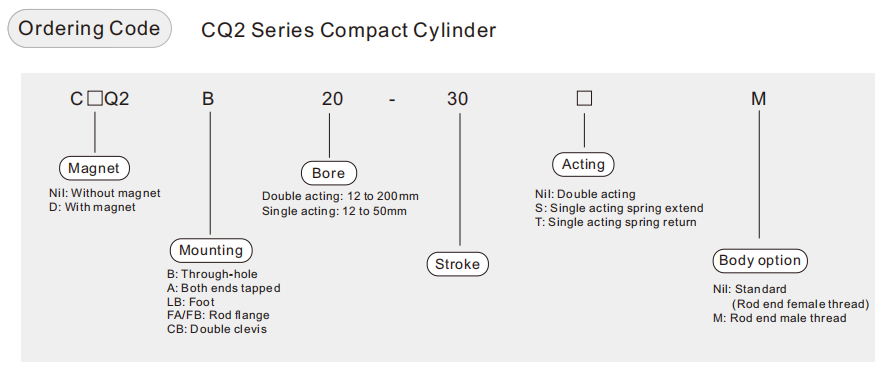

■ Код заказа CQ2 серия компактный пневмоцилиндр
■ Спецификация
| Диаметр цилиндра (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 140 | 160 | 180 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип действия | Двустороннего действия с односторонним штоком / Одностороннего действия с односторонним штоком | Двустороннего действия с односторонним штоком | ||||||||||||||
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||||||||||||
| Испытательное давление | 1,5MPa | 1,05MPa | ||||||||||||||
| Макс. рабочее давление | 1,0MPa | 0,7MPa | ||||||||||||||
| Мин. рабочее давление | Двустороннего действия, с односторонним штоком | 0,07MPa | 0,05MPa | |||||||||||||
| Одностороннего действия, с односторонним штоком | 0,25 | 0,25 | 0,18 | 0,18 | 0,17 | 0,15 | 0,13 | ﹣ | ||||||||
| Рабочая температура | Без магнита для автопереключателя: от –10 до 70 °C | |||||||||||||||
| С магнитом для автопереключателя: от –10 до 60 °C | ||||||||||||||||
| Смазка | Не требуется (не требует смазки) | |||||||||||||||
| Диапазон скорости | 50~500mm/s | 20~400mm/s | ||||||||||||||
| Тип демпфирования | Без амортизирующей прокладки / Резиновый демпфер | |||||||||||||||
| Допуск на величину хода | +1,0mm 0 | +1,4mm 0 | ||||||||||||||

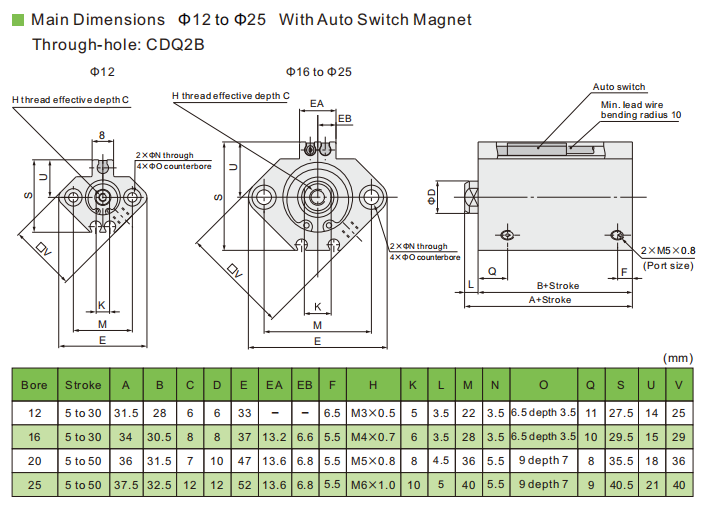

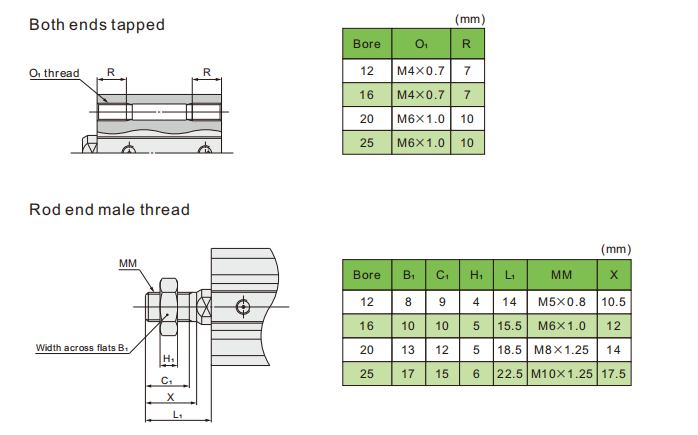

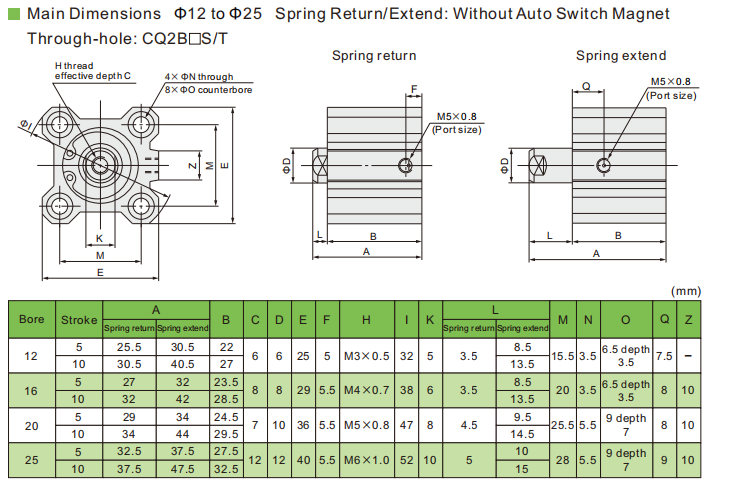

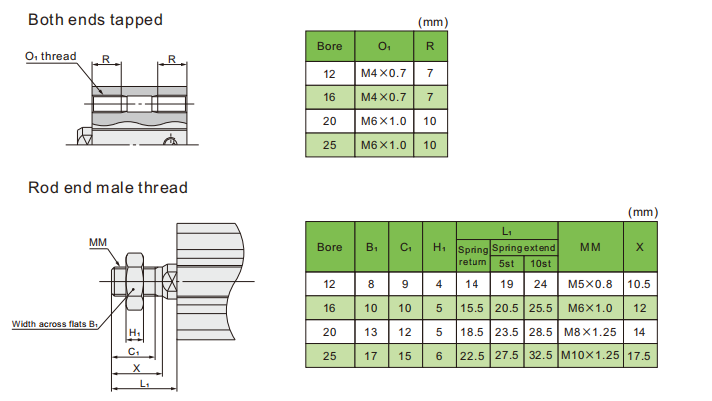

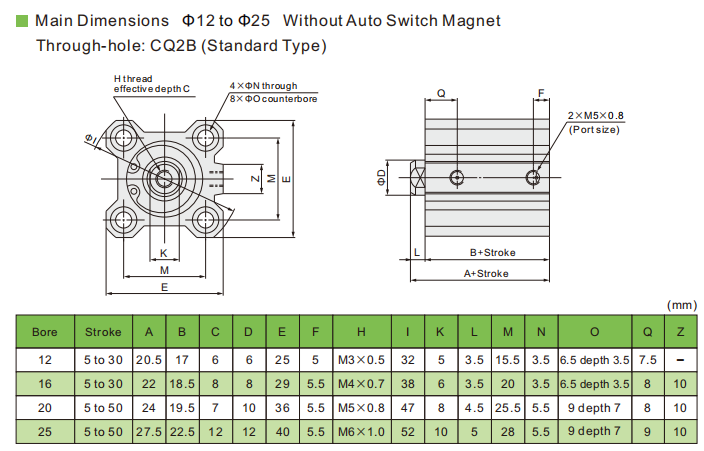

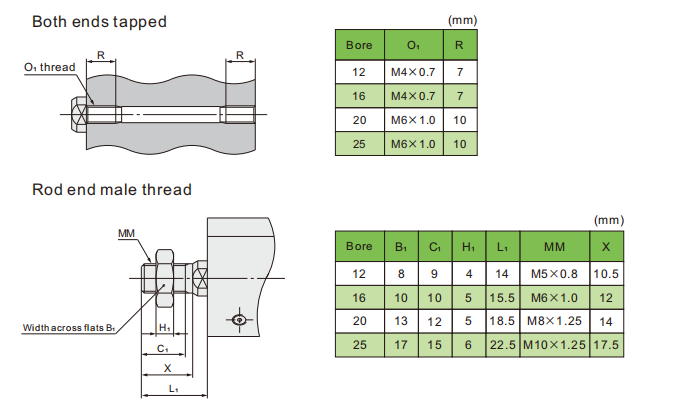

■ Основные размеры
