Миницилиндры из нержавеющей стали серии MA, поворотный хвост
- Миницилиндры из нержавеющей стали серии MA со стволом из нержавеющей стали выпускаются с диаметр от 16 до 63 мм, ход поршня от 25 до 500 мм.
- Доступны 3 типа крепление пневмоцилиндра.
- Датчик положения пневмоцилиндра доступн в ленточном и рельсовом вариантах крепления.
- Штока пневмоцилиндра с внутренней или внешней резьбой.
■ Характеристика
1. Поршень имеет гетерогенную двухстороннюю структуру уплотнения. Он имеет компактные размеры и обладает функцией резервирования смазки.
2. Передняя крышка имеет фиксированный бампер, который может уменьшить влияние изменения направления пневмоцилиндра.
3. Доступны в магнитном и немагнитном исполнении.
4. Задняя крышка:CA(Поворотный хвост), СМ( Круглый хвост), U(Плоский хвост )
5 Труба пневмоцилиндра имеет ствол из нержавеющей стали высокой точности, что обеспечивает высокую прочность и коррозионную стойкость.
6. Регулировка хода штока пневмоцилиндра: 10~ 100мм

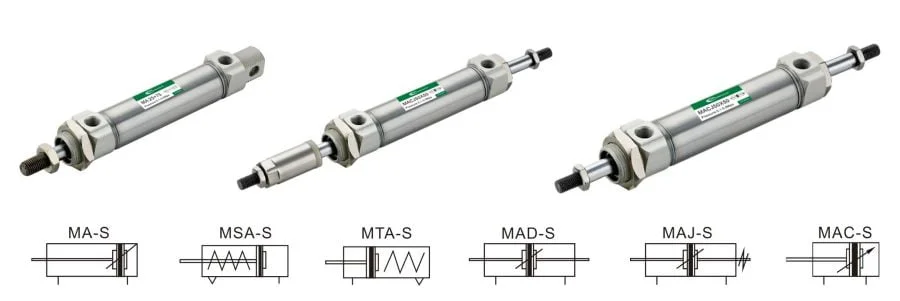

7. Пневмоцилиндр Модель
MA: Двустороннего действия
MSA: Одностороннего действия с удлинением пружины
MTA: Одностороннего действия с пружинным возвратом
MAD: Двойной вал двустороннего действия
MAJ: Двустороннего действия с регулировка хода
MAR : Двустороннего действия с регулировкой демпфирования
МАС : Двустороннего действия с регулировкой демпфирования
8. На ваш выбор предлагаются пневмоцилиндраы и крепление принадлежности с различными спецификациями.

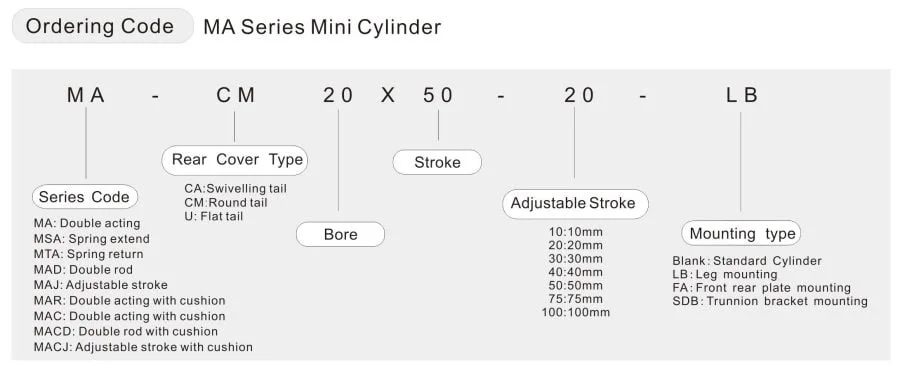

■ Код заказа
■ Спецификация
| Диаметр чилиндра (мм) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
|---|---|---|---|---|---|---|---|---|
| Принцип действия | MA/MAD/MAJ Серия | Двустороннего действия | ||||||
| MSA/MTA Серия | Одностороннего действия | |||||||
| MAR Серия | – | Двустороннего действия | ||||||
| MSAL/MATL Серия | – | Двустороннего действия с регулировкой демпфирования | ||||||
| Рабочая среда | Чистый воздух (40 мкм) | |||||||
| Крепление | MA/MAC/MSA/MTA Серия | Базовый цилиндр, FA, LB, SDB | ||||||
| MAD/MACD/MAJ/MACJ Серия | Базовый цилиндр, FA, LB, | |||||||
| Рабочее давление (МПа) | Двустороннего действия | 0,1~1,0 | ||||||
| Одностороннего действия | 0,2~1,0 | |||||||
| Гарантированное давление (МПа) | 1,5 | |||||||
| Рабочая температура (°С) | -20~+70 | |||||||
| Диапазон скоростей (мм/с) | Двустороннего действия | 30~500 | ||||||
| Одностороннего действия | 50~500 | |||||||
| Допустимость хода (мм) | Ход штока≤150 (0~+1); Ход штока＞150 (0~+1.4) | |||||||
| Демпфирование | MAC/MACD/MACJ Серия: Регулировкой демпфирования; Другие Серия: Бампер | |||||||
| Размер присоединения | M5×0,8 | 1/8″ | 1/4″ | |||||

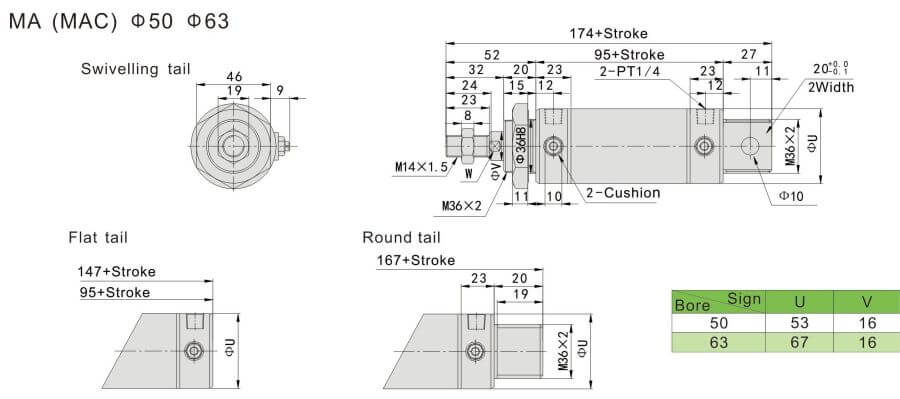

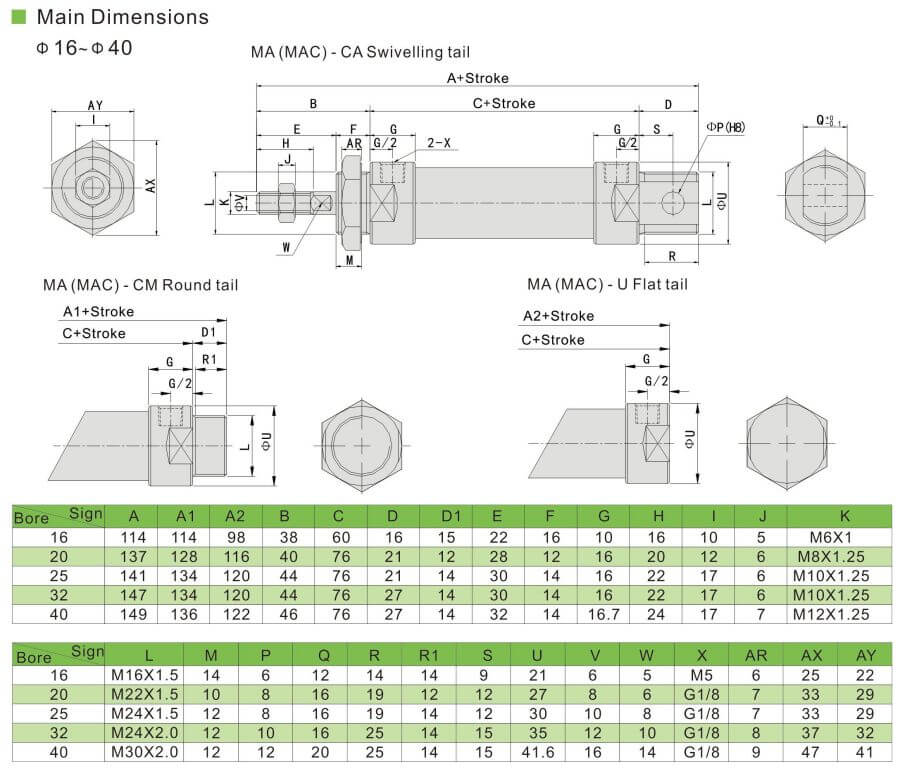

■ Основные размеры

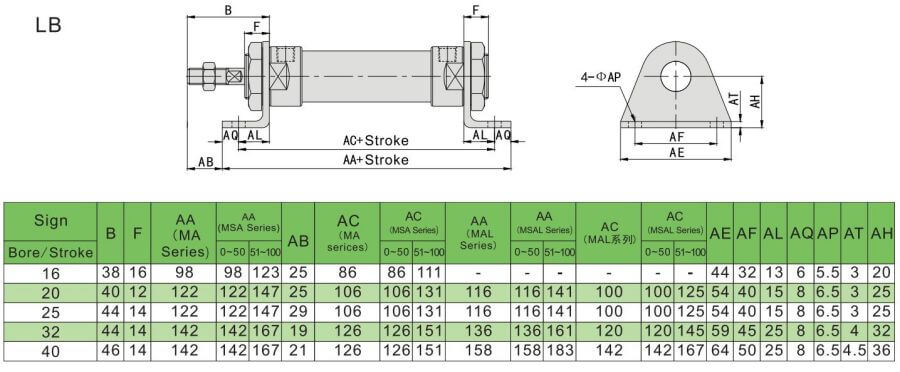

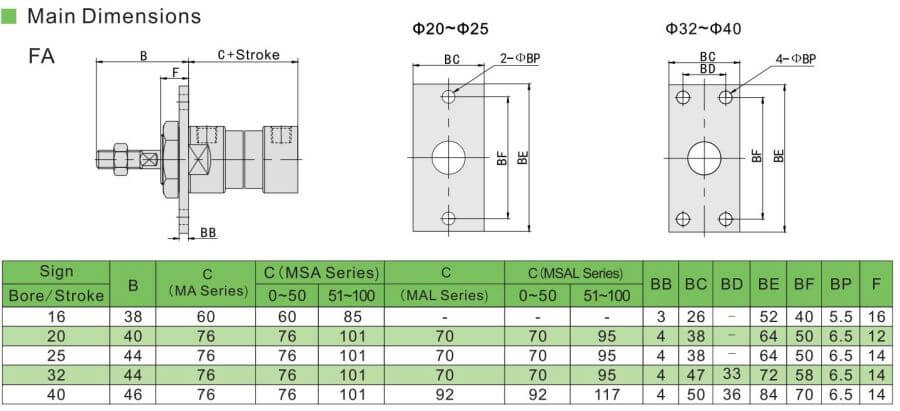

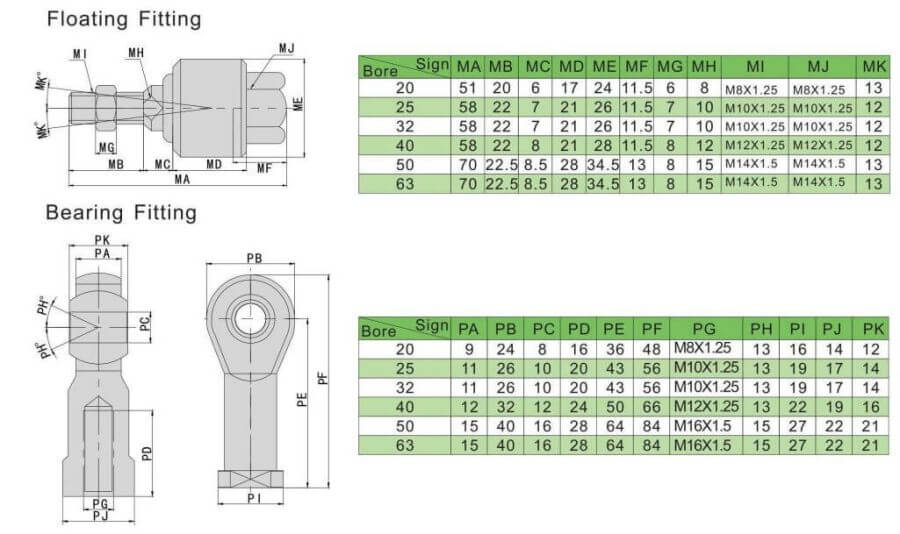

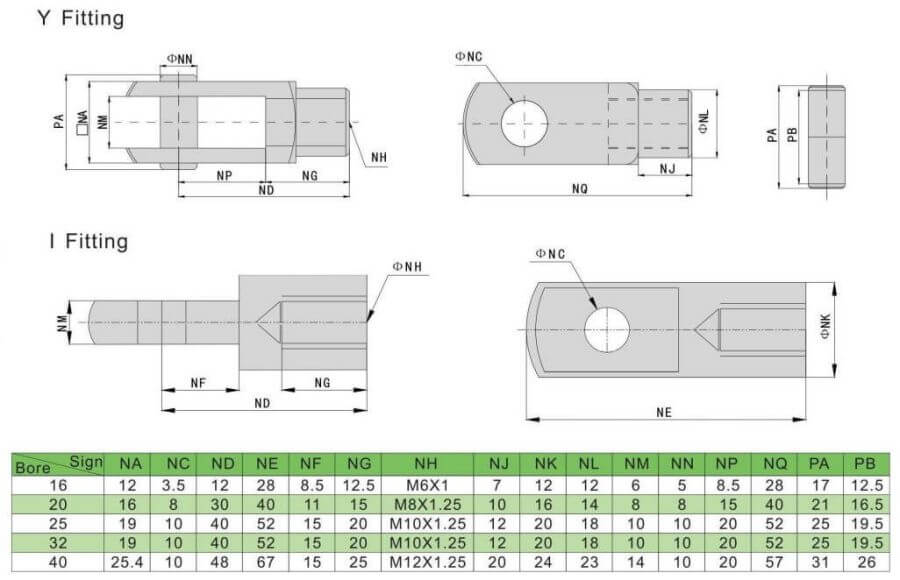

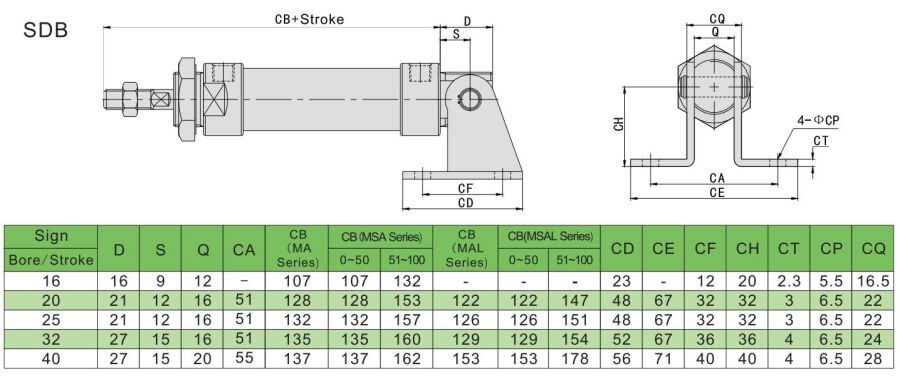

Кронштейны для мини-цилиндров серии MA
