Пневматические датчики положения пневмоцилиндра VYT-SC
Пневматические датчики положения пневмоцилиндра VYT-SC предлагают универсальные варианты подключения: 2/3 провода (NPN/PNP, геркон). Прочная конструкция со степенью защиты IP67 и светодиодными индикаторами обеспечивает надежное определение положения в суровых условиях.
■ Характеристика
1. Исключительная универсальность
Широкая совместимость: выбор между 2-проводным пневматические датчики положения пневмоцилиндра (5–240 В постоянного/переменного тока) для традиционных цепей или высокоскоростным 2/3-проводным твердотельным датчиком (NPN/PNP).
Упрощенная система снабжения: единое семейство продуктов оптимизирует запасы для различных конструкций машин и потребностей в системной интеграции.
2. Созданы для суровых условий
Пневматические датчики положения пневмоцилиндра степень защиты IP67: полная защита от проникновения пыли и погружения в воду.
Исключительная прочность: выдерживает удары 50G и вибрацию 9G, обеспечивая надежную обратную связь по положению цилиндра.
3. Надежность и простота интеграции
Расширенная защита: 3-проводные модели оснащены встроенной защитой от обратной полярности и перенапряжения для безопасной работы.
Быстрая обратная связь: твердотельные версии обеспечивают частоту коммутации 1000 Гц для высокоскоростной автоматизации.
Четкий статус: яркие светодиодные индикаторы упрощают настройку, мониторинг и устранение неисправностей.
4. Пневматические датчики положения пневмоцилиндра подходит для пневматических цилиндров с рулевой тягой.
■ Спецификация
| Модель | VYT-SC 32/40/50 | VYT-SC 32/40/50-W | VYT-SC 32/40/50-NPN | VYT-SC 32/40/50-PNP |
|---|---|---|---|---|
| VYT-SC 63 | VYT-SC 63-W | VYT-SC 63-NPN | VYT-SC 63-PNP | |
| VYT-SC 80/100 | VYT-SC 80/100-W | VYT-SC 80/100-NPN | VYT-SC 80/100-PNP | |
| 2-проводной тип | 2-проводной тип | 3-проводной тип | ||
| Логика переключения | SPST нормально открытый | Электронный бесконтактный тип Н.О. | ||
| Тип датчика | С контактным типом | Бесконтактный тип | Бесконтактный тип NPN | Бесконтактный тип PNP |
| Рабочее напряжение | 5–240 В постоянного/переменного тока | 10–28 В постоянного тока | 5–30 В постоянного тока | |
| Максимальный ток переключения | 100 мА макс. | 4–40 мА макс. | 200 мА макс. | |
| Номинальная мощность контактов | 10 Вт макс. | 1,5 Вт макс. | 6 Вт макс. | |
| Потребляемый ток | – | 8 мА при 24 В постоянного тока макс. | ||
| Падение напряжения | 3,0 В макс. | 1,5 В макс. | ||
| Ток утечки | – | 1 мА макс. | 0,01 мА макс. | |
| Индикатор | Красный светодиод | Красный светодиод | Зеленый светодиод | |
| Максимальная частота переключения | 200Hz | 1000Hz | 1000Hz | |
| Диапазон температур | ‘-10 ~ 70℃ | |||
| Ударопрочность | 30G | 50G | 50G | |
| Виброустойчивость | 9G | |||
| Классификация корпуса | IEC 529 IP 67 | |||
| Кабель | ∅3.2, 2C, PVC | ∅3.2, 3C, PVC | ||
| Чувствительность переключателя | 70G | 40G | 70G | |
| Цепь защиты | Никто | Защита от обратной полярности; Защита от перенапряжения | ||
Примечание:
1. Пневматические датчики положения пневмоцилиндра не превышайте номинальную мощность контакта (P = V x I).
2. Стандартный магнит, используемый для измерения: анизотропный резиновый магнит (размеры: Ø15,5 x Ø8 x 5t мм).
3. Условия испытания на удар: синусоидальный импульс, приложенный 3 раза по каждой из осей X, Y и Z длительностью 11 мс каждый.
4. Условия испытания на вибрацию: двойная амплитуда 1,5 мм, частота, изменяющаяся от 10 до 55 Гц с циклами длительностью 1 минуту. Испытание проводится в течение 1 часа по каждой из осей X, Y и Z.

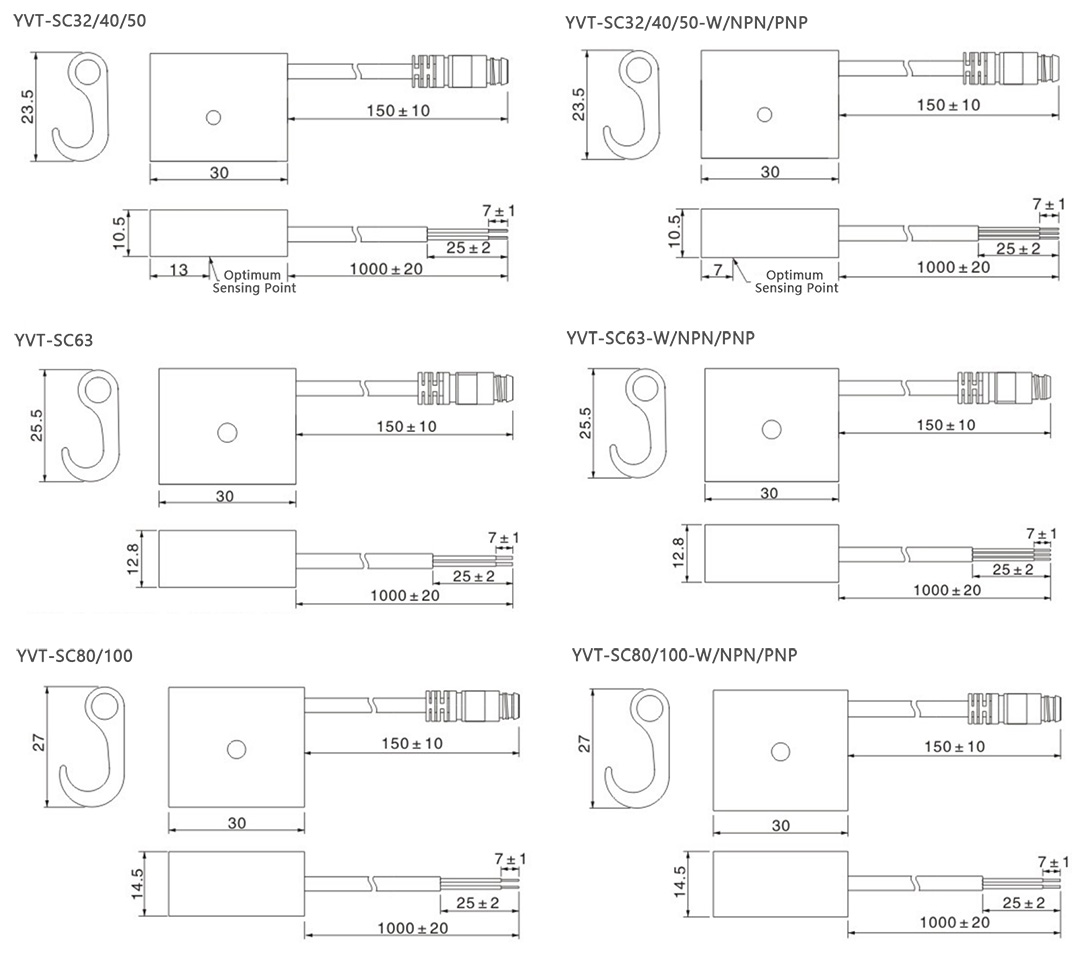

■ Основные размеры
