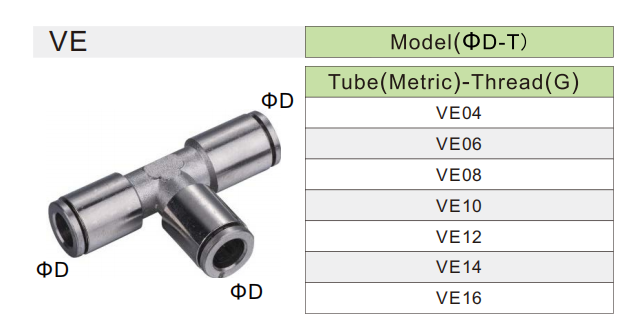

Фитинг цанговый Т‑образный, латунь, высокое давление (870 Psi) VE
1. Резьба: NPT, BSPT, BSPP и метрическая резьба.
2. Допустимый допуск для трубок: для трубок диаметром Φ4, Φ6, Φ8 и Φ10 мм допустимый допуск составляет ±0,07 мм; для трубок диаметром 12, 14 и 16 мм допустимый допуск составляет ±0,1 мм.
3. Рабочее давление: рабочее давление зависит от используемых материалов и модели, но максимальное рабочее давление не должно превышать 60 кг.
■ Характеристика
- Надежная работа под давлением
Рассчитан на рабочее давление до 870 psi, этот фитинг разработан для стабильной работы в пневматических или гидравлических системах высокого давления. - Прочная латунная конструкция
Изготовлен из промышленной латуни, обеспечивающей превосходную устойчивость к коррозии, вибрации и механическому износу. - Т-образная конструкция
Эффективно разделяет или перенаправляет поток в ограниченных пневматических контурах, идеально подходит для компактных систем. - Точная резьба
Обработан с высокой точностью для обеспечения надежных, герметичных соединений; доступны варианты резьбы NPT или BSPT. - Компактный форм-фактор
Разработан для экономии места при установке без ущерба для пропускной способности или механической прочности.
Области применения
- Пневматические системы управления высокого давления
- Промышленная автоматизация и машиностроение
- Гидравлические испытательные стенды
- Автомобильные и тяжелые подвесные системы
- Воздушные компрессоры и вакуумные системы
- Изготовление на заказ OEM-узлов, требующих надежных соединителей высокого давления
■ Код заказа
■ Размер трубки
Труба (метрическая) |
Трубка (дюйм) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Код |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
5/32 |
3/16 |
1/14 |
5/16 |
3/8 |
1/2 |
Труба снаружи |
Ф4 |
Ф6 |
Ф8 |
Ф10 |
Ф12 |
Ф14 |
Ф16 |
Ф5/32 |
Ф3/16 |
Ф1/14 |
Ф5/16 |
Ф3/8 |
Ф1/2 |
■ Резьба
Резьба (метрическая) |
||||||||
|---|---|---|---|---|---|---|---|---|
Код |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M20 |
Нитки |
M5 × 0,8 |
M6 × 1,0 |
M8 × 1,0 |
M10 × 1,0 |
M12 × 1,25 |
M14 × 1,5 |
M16 × 1,5 |
M20 × 1,5 |
Резьба 55 ° (R) |
|||||
|---|---|---|---|---|---|
Код |
01 |
02 |
03 |
04 |
06 |
Нитки |
R1/8 |
R1/4 |
R3/8 |
R1/2 |
R3/4 |
Резьба 55 ° (G) |
|||||
|---|---|---|---|---|---|
Код |
G01 |
G02 |
G03 |
G04 |
G06 |
Нитки |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
Резьба (UNF) |
Резьба US 60 ° |
|||||
|---|---|---|---|---|---|---|
Код |
U10 |
01N |
02N |
03N |
04N |
06N |
Нитки |
10-32UNF |
NPT1/8 |
NPT1/4 |
NPT3/8 |
NPT1/2 |
NPT3/4 |
■ Спецификация
| Рабочая среда | Воздух, вода |
|---|---|
| Максимальное рабочее давление | 6 МПа (870 psi) |
| Рабочая температура | -20 до 70 ℃ |
| Применимая трубка | PA11, PA12, PA6, PU (98 Shore A) |
■ Основные размеры
