Пневмораспределитель 3/2 серии 3M
Главная
/
/
/
/
Пневмораспределитель 3/2 серии 3M

Пневмораспределитель 3/2 серии 3M

1. Функция Пневмораспределитель NAMUR заключается в регулировании потока рабочей среды.
2. Сам клапан управляется электрическим соленоидом, который открывает и закрывает клапан и регулирует количество воздуха, подаваемого в пневматический привод (через регулятор).

Category: Tags: , ,

■  Характеристика

1. Пневматические приводы преобразуют энергию в виде сжатого воздуха в движение.
2. Соленоиды и приводы работают вместе, чтобы управлять расходом, объемом и направлением потока.
3. Аналогично, клапан может приводиться в действие как в нормально закрытом, так и в нормально открытом состоянии.

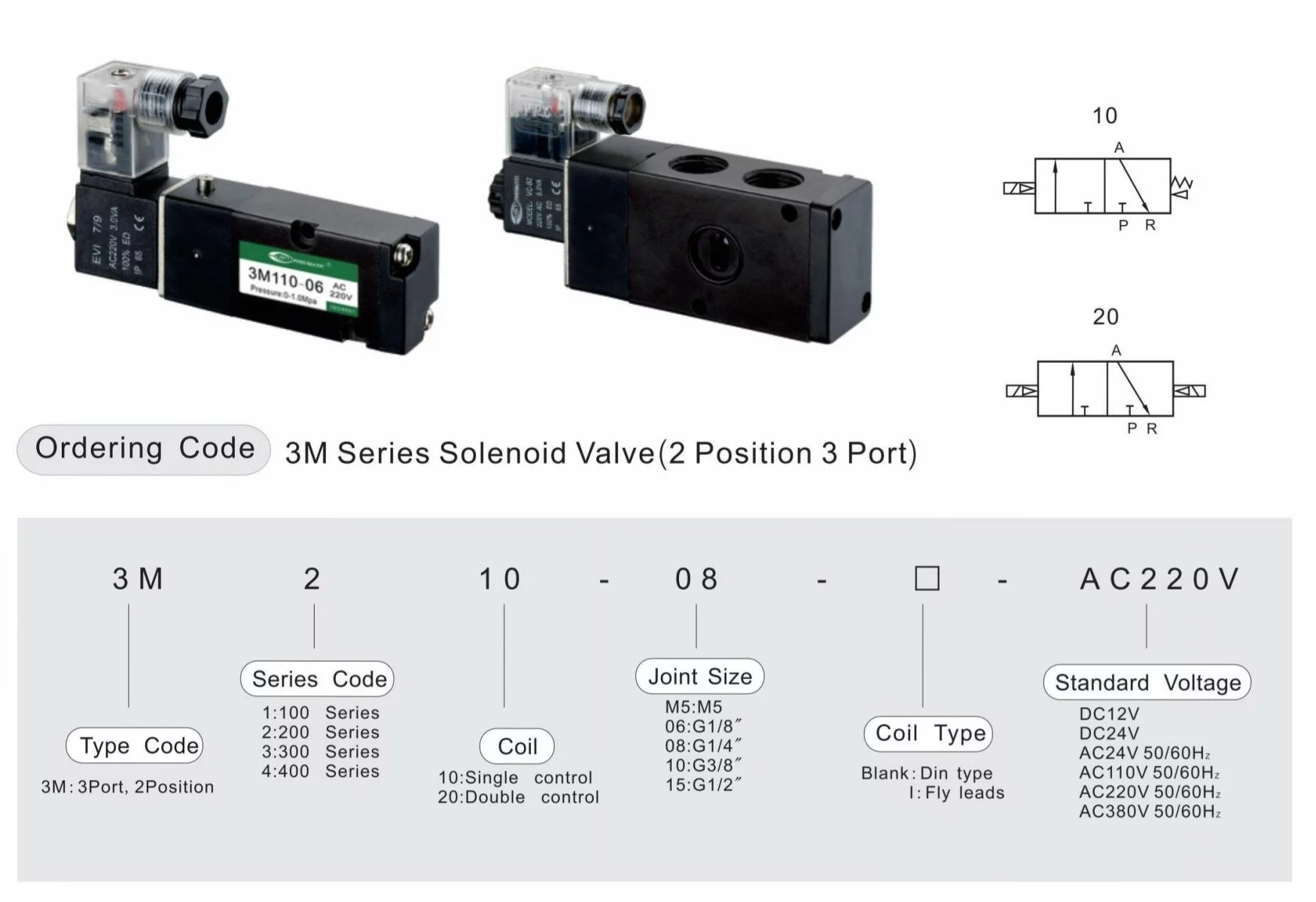

■  Код заказа        3M серия пневмораспределитель

пневматический клапан



■  Спецификация

Модель
3M110-M5
3M110-06
3M210-06
3M210-08
3M310-08
3M310-10
3M410-10
3M410-15
3M120-M5
3M120-06
3M220-06
3M220-08
3M320-08
3M320-10
3M420-10
3M420-15
рабочая среда
Чистый воздух
Тип действия
Внутреннее руководство
Размер соединения
Импорт=M5
Импорт = 1/8
Импорт = 1/8
Импорт = 1/4
Импорт = 1/4
Импорт = 1/4
Импорт = 3/8
Импорт = 1/2
Экспорт=M5
Экспорт =1/8
Экспорт =1/8
Экспорт =1/8
Экспорт = 1/4
Экспорт =3/8
Экспорт =3/8
Экспорт = 1/2
Площадь сечения
5.5мм²(CV=0.31)
12мм²(CV=0.67)
14мм²(CV=0.78)
16мм²(CV=0.89)
25мм²(CV=1.4)
30мм²(CV=1.68)
30мм²(CV=1.68)
50мм²(CV=2.79)
Рабочее давление
От 0,15 до 0,9 Мпа
Макс. давление
1.2Мпа
Рабочая температура
От -5 до 60 ℃
Диапазон напряжений
-15% до 10%
Класс термостойкости
B
Класс защиты
IP65 (DIN40050)
Тип катушки
Тип Din, плавающие выводы
Макс.Частота срабатывания
4 раза / с

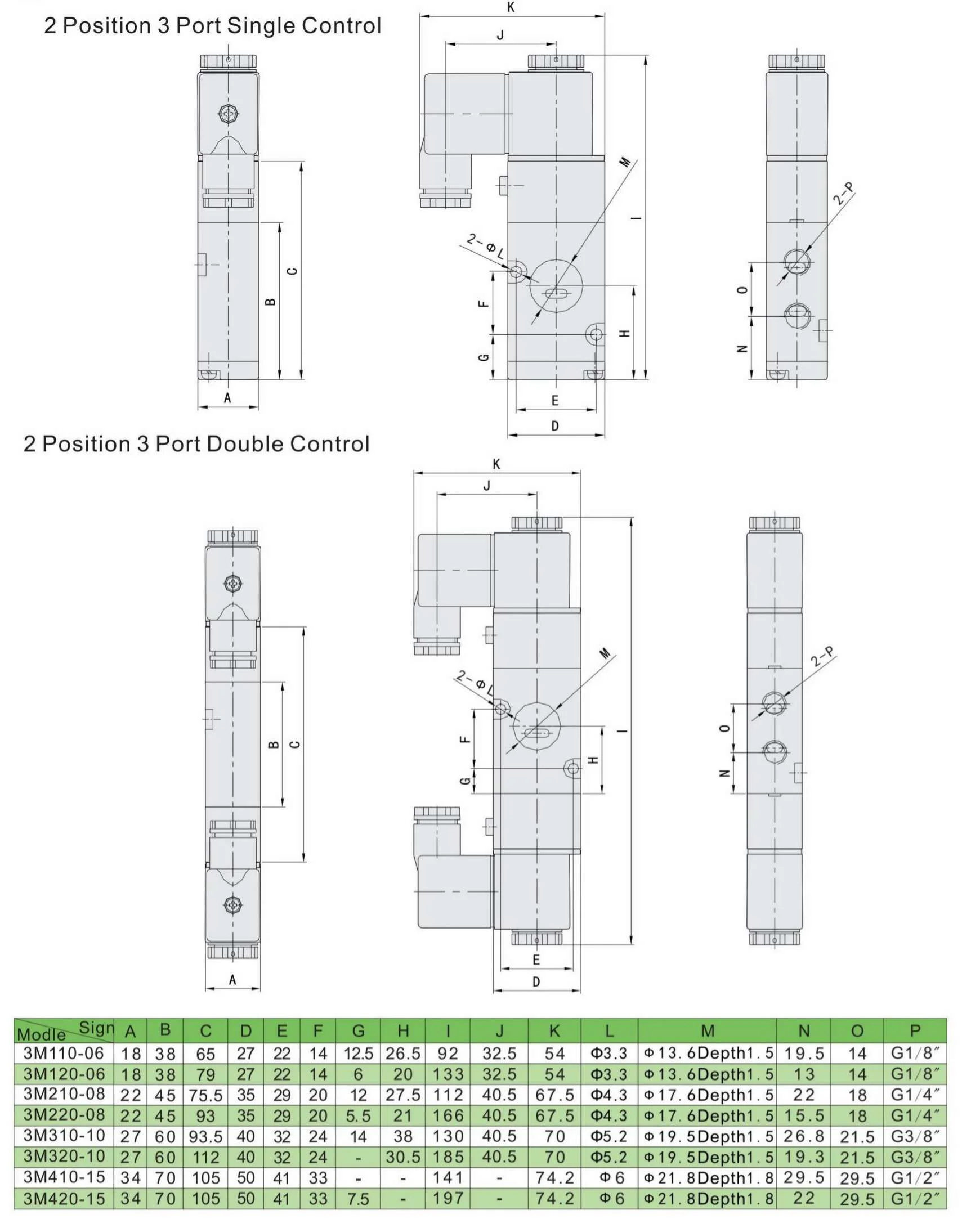

■  Основные размеры

пневматический клапан namur
