Пневмоамортизаторы серии AC, саморегулируемое
Пневмоамортизаторы серии AC представляет собой самокомпенсирующую конструкцию фиксированного типа. Специально разработанные и протестированные масляные отверстия и их расположение обеспечивают линейное замедление движущихся объектов.
После снятия нагрузки возвратная пружина возвращает центр вала в исходное положение. Серия AC доступна в трёх вариантах: высокоскоростном, среднескоростном и низкоскоростном, чтобы удовлетворить различные потребности.
■ Характеристика
1. Пневмоамортизаторы интегральная конструкция. Внешняя труба изготовлена из стали AISI 1215, покрытой черным оксидом STKM11A, никелированной, азотированной и подвергнутой пескоструйной обработке для повышения стойкости к ржавчине. Некоторые модели изготовлены из нержавеющей стали SUS303, обладающей повышенной стойкостью к ржавчине.
2. Пневмоамортизаторы серии AC имеет полностью резьбовую конструкцию, простую в установке и отладке, а также обладает отличными характеристиками рассеивания тепла.
3. Сердечник из высокотвёрдой нержавеющей стали обеспечивает повышенную ударопрочность и антикоррозионные свойства буфера, что гарантирует его эксплуатацию в суровых условиях.
4. Специальный процесс впрыска масла обеспечивает более стабильное амортизирующее действие буфера.
5. Пневмоамортизаторы серии AC саморегулируемое в качестве буферной среды используется специальное смазочное масло, имеющее широкий диапазон рабочих температур и стабильные буферные характеристики.

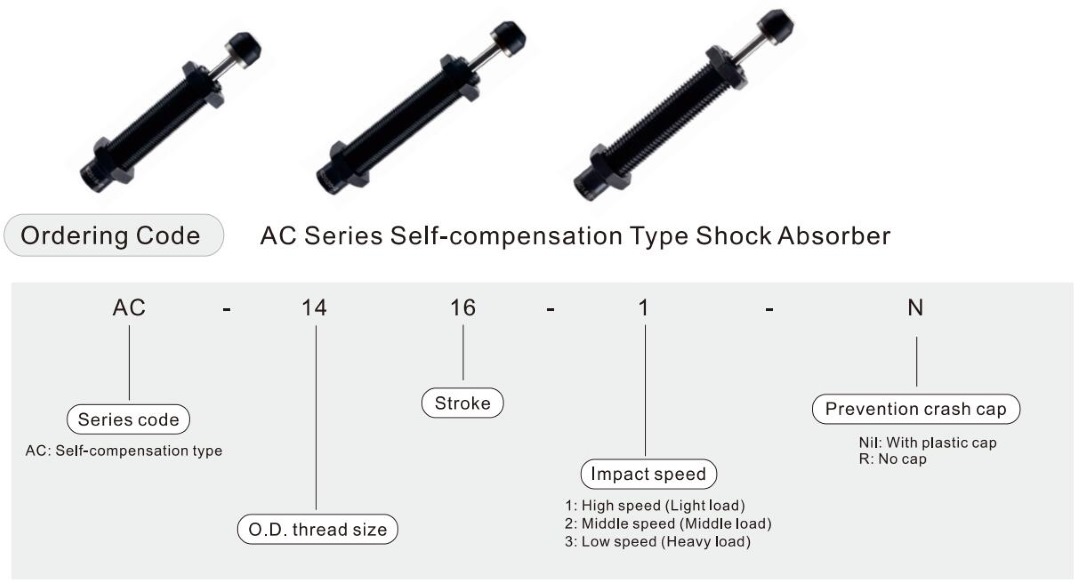

■ Код заказа AC серии пневмоамортизаторы
■ Спецификация
| Модель | Ход поршня (мм) | Макс. поглощенная энергия [Н·м(E1)] | Макс. поглощенная энергия /час [(Н·м/ч) (и т.д.)] |
Макс. эффективная масса [(кг)(Me)] | Макс. скорость удара (м/с)(V) | Температура (℃) | Вес (г) |
|---|---|---|---|---|---|---|---|
| AC0604 | 4 | 1 | 6,5 | от 0,2 до 3,0 | от 0,2 до 2,0 | от -10 до 80 | 7 |
| AC0806 | 6 | 2 | 8,8 | от 0,5 до 6,0 | от 0,5 до 2,0 | 11 | |
| AC1005 | 5 | 3 | 10,8 | от 1,0 до 7,0 | от 0,8 до 3,0 | 14 | |
| AC1008 | 8 | 4 | 15,2 | от 2,0 до 9,0 | от 0,8 до 3,0 | 20 | |
| AC1210 | 10 | 5 | 17,64 | от 5,0 до 30,0 | от 0,8 до 3,0 | 31.5 | |
| AC1410 | 10 | 5 | 28 | от 8,0 до 35,0 | от 0,8 до 3,0 | 78 | |
| AC1412 | 12 | 15 | 30 | от 8,0 до 40,0 | от 0,8 до 3,0 | 80 | |
| AC1416 | 16 | 20 | 35 | от 8,0 до 45,0 | от 0,8 до 3,0 | 80 | |
| AC1425 | 25 | 25 | 40 | от 10,0 до 55,0 | от 0,8 до 3,0 | 95 | |
| AC2016 | 16 | 35 | 40 | от 10,0 до 100,0 | от 1,0 до 3,5 | 190 | |
| AC2020 | 20 | 40 | 40 | от 15,0 до 120,0 | от 1,0 до 3,5 | 215 | |
| AC2030 | 30 | 45 | 40 | от 15,0 до 125,0 | от 1,0 до 3,5 | 220 | |
| AC2050 | 50 | 50 | 48 | от 15,0 до 145,0 | от 1,0 до 3,5 | 220 | |
| AC2525 | 25 | 80 | 54 | от 35,0 до 350,0 | от 1,0 до 4,0 | 330 | |
| AC2540 | 40 | 120 | 75 | от 40,0 до 400,0 | от 1,0 до 4,0 | 430 | |
| AC2550 | 50 | 98 | 90 | от 15,0 до 160,0 | от 1,0 до 4,0 | 435 | |
| AC2580 | 80 | 150 | 120 | от 20,0 до 200,0 | от 1,0 до 4,0 | 535 | |
| AC3660 | 60 | 250 | 120 | от 100,0 до 600,0 | от 10 до 4,0 | 1030 |

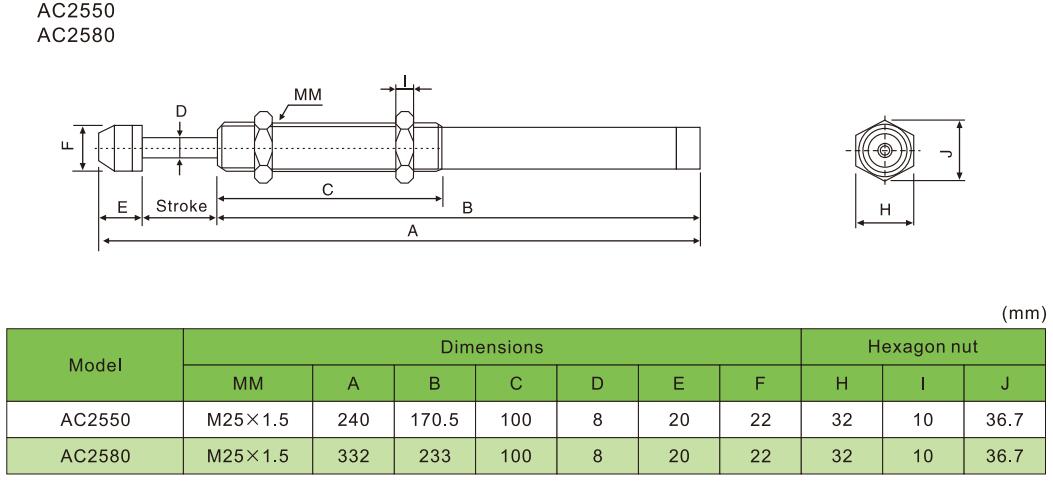

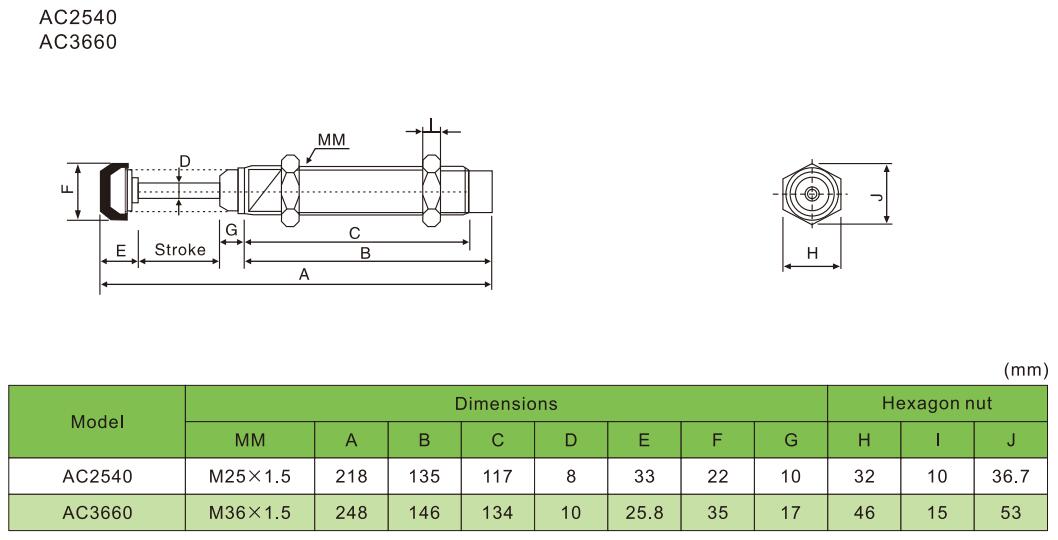

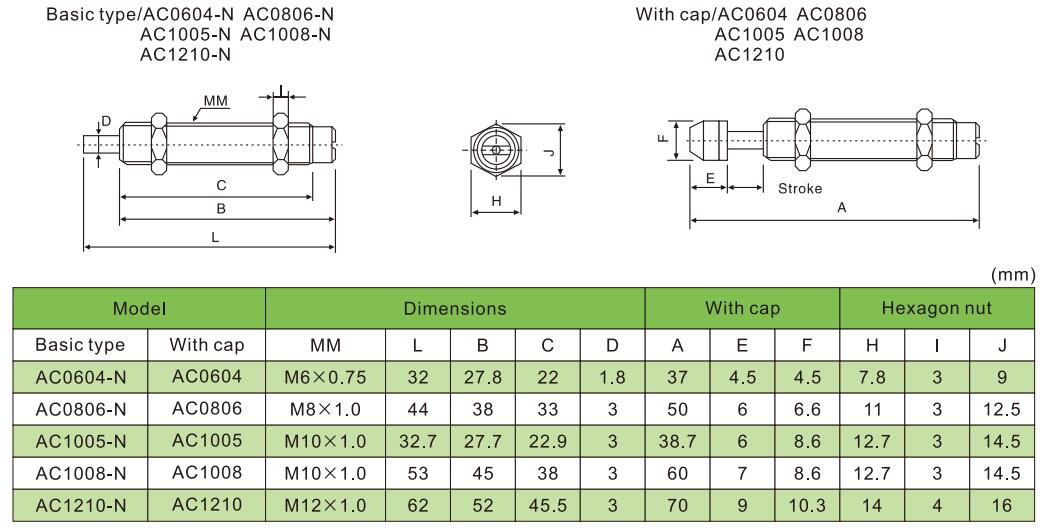

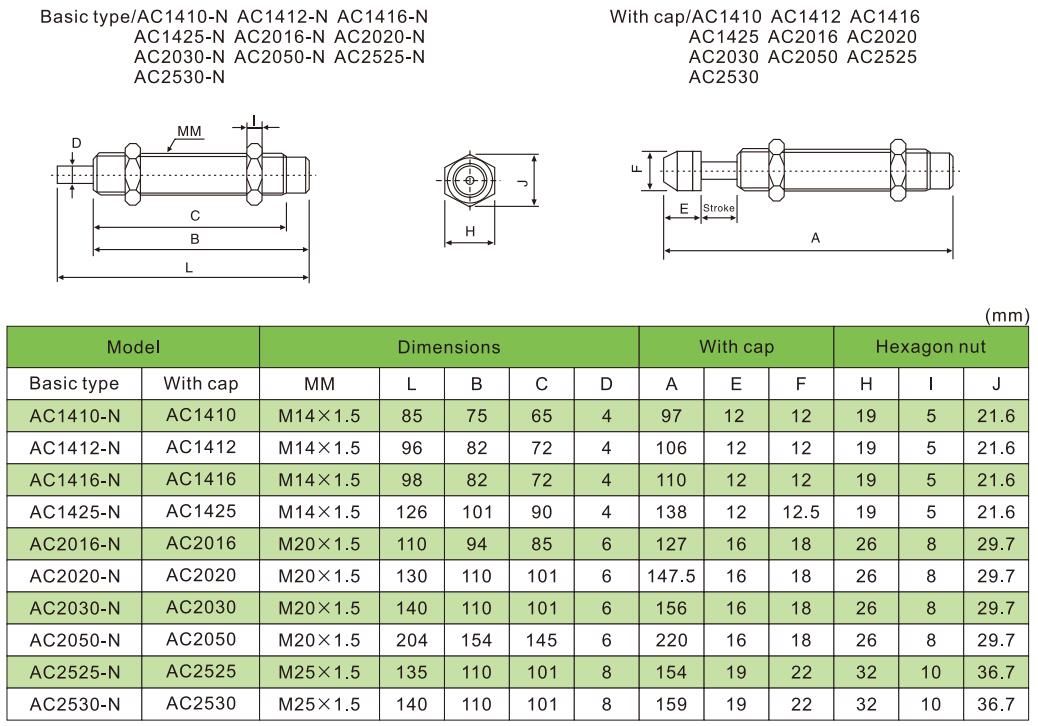

■ Основные размеры
