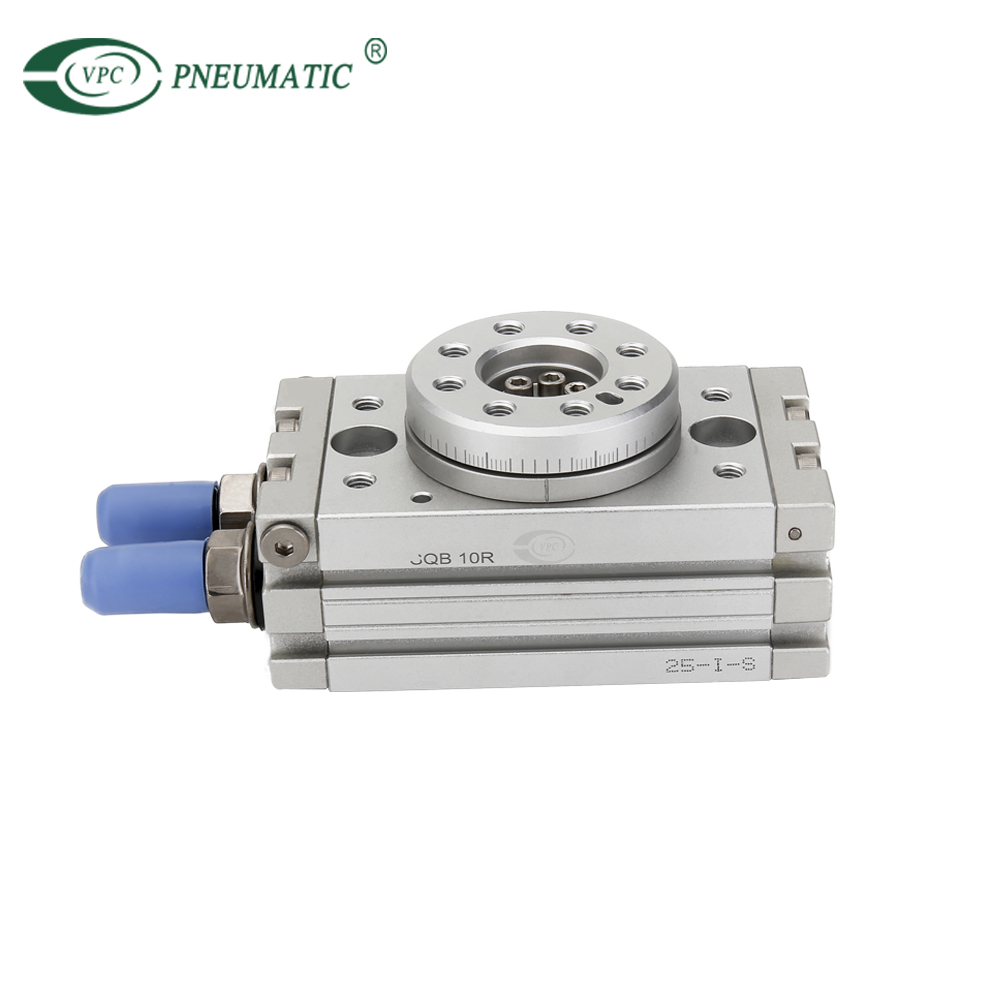

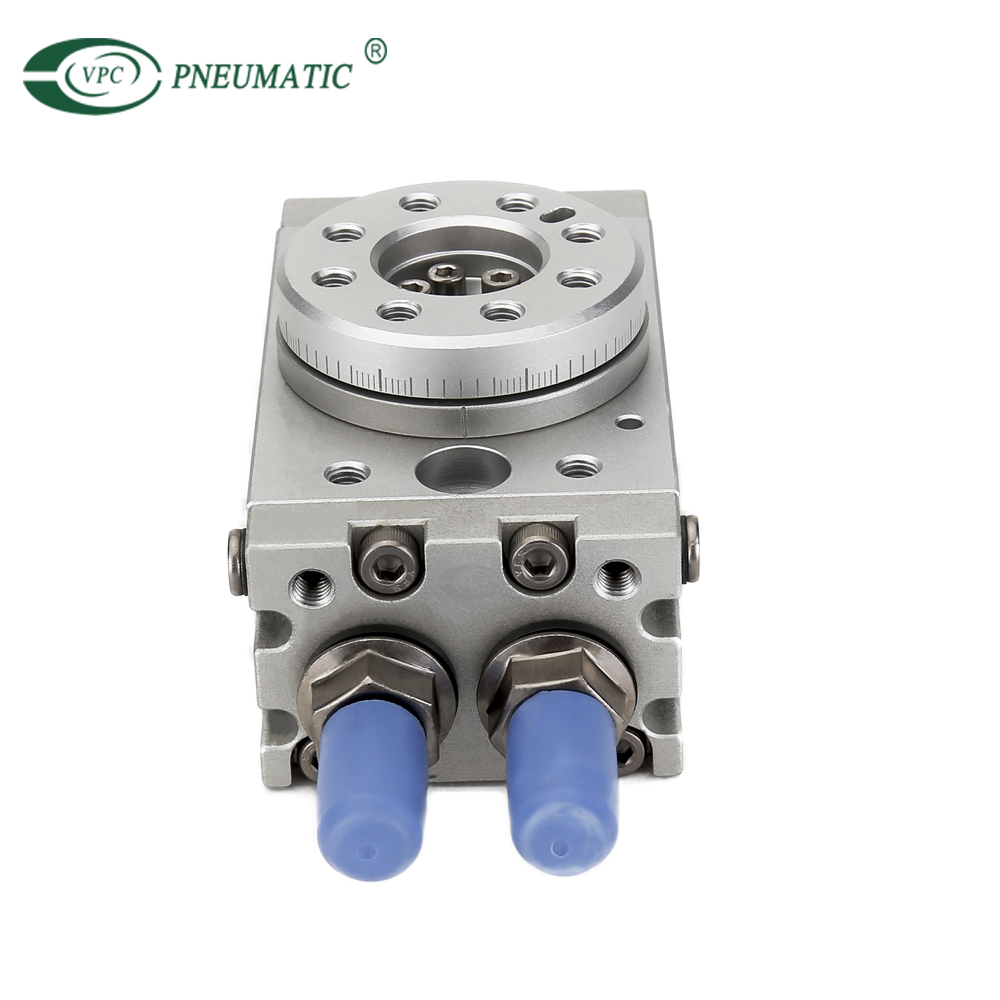

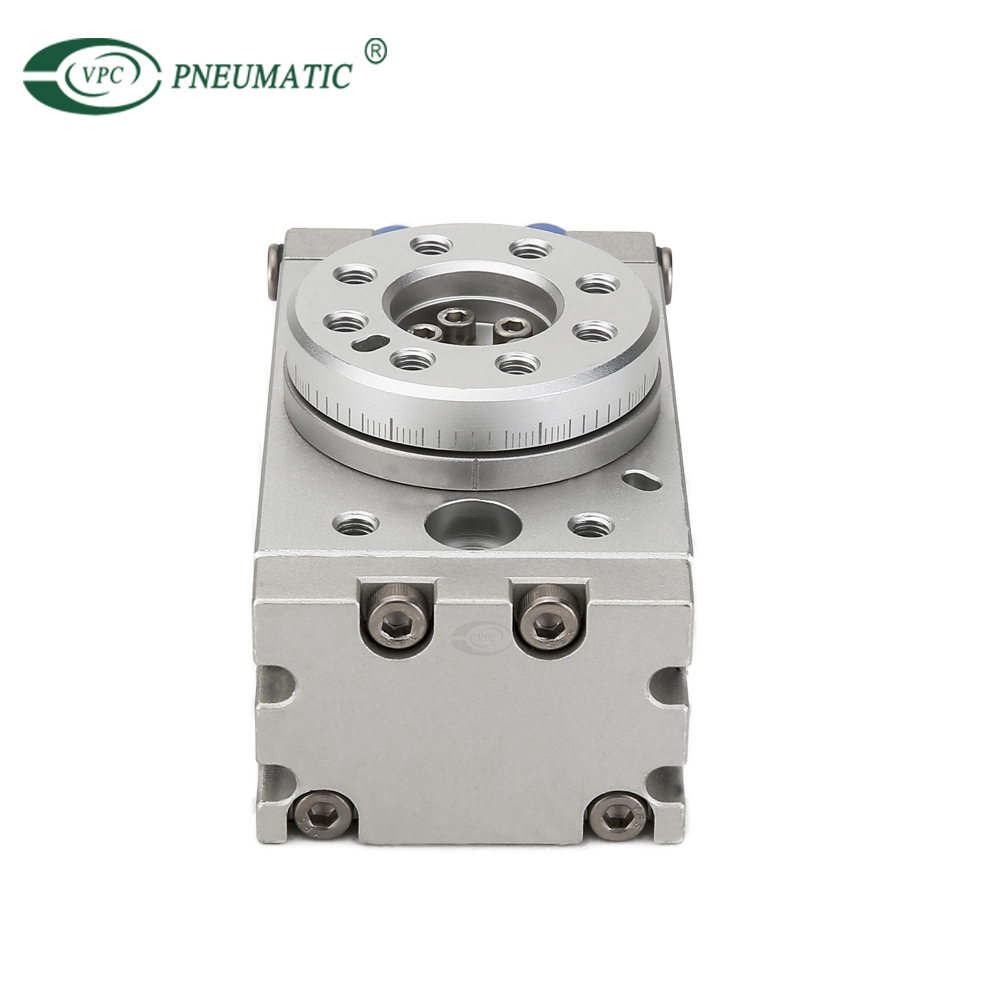

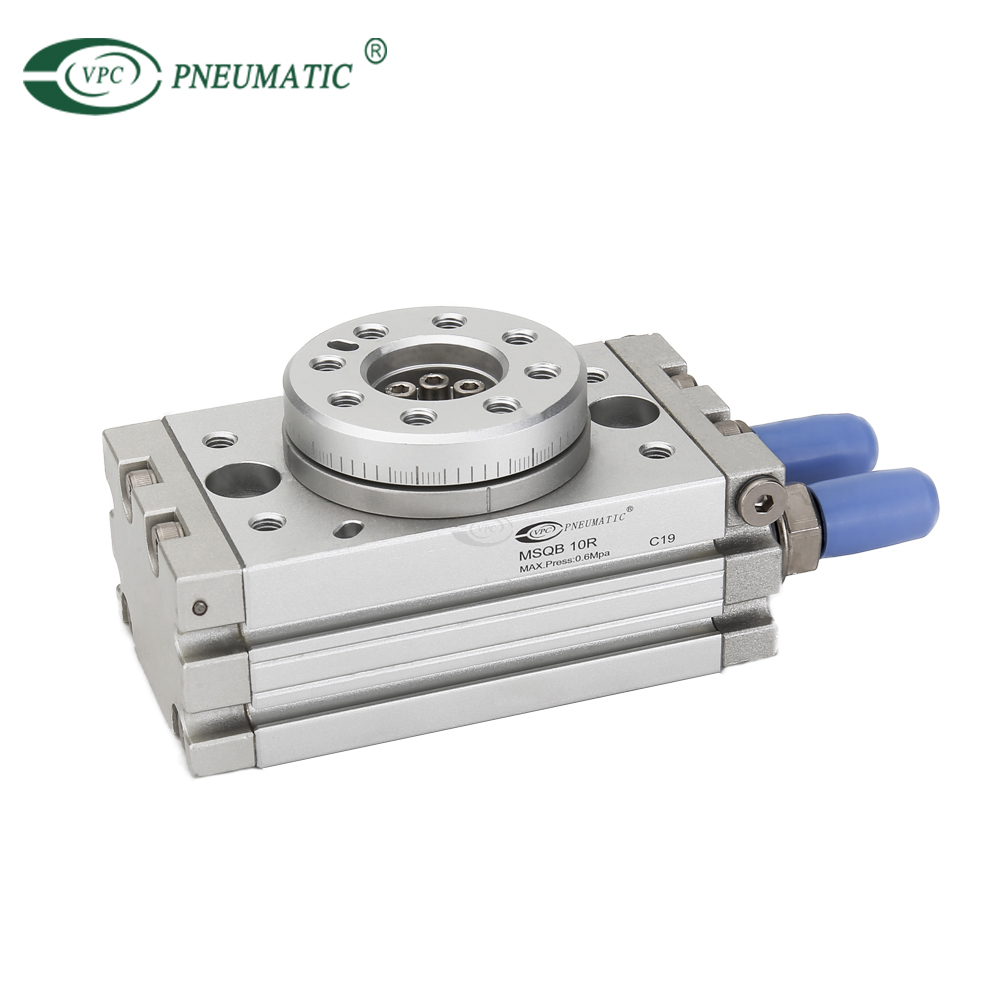

Поворотный стол с двухпоршневым приводом серии MSQ
1. Поворотный стол с двухпоршневым приводом серии MSQ идеально подходит для перемещения материала.
2. Он оснащен силовыми подшипниками и монтажной поверхностью с поворотным приводом типа реечной передачи.
■ Характеристика
1. Доступны семь типоразмеров 10, 20, 30, 50, 70, 100, и 200 с регулировкой поворота в диапазоне 0-190 градусов и возможностью автоматического переключения.
2. Поворотный стол с двухпоршневым приводом серии MSQ дополнительные функции включают полый вал и возможность установки прямой нагрузки.

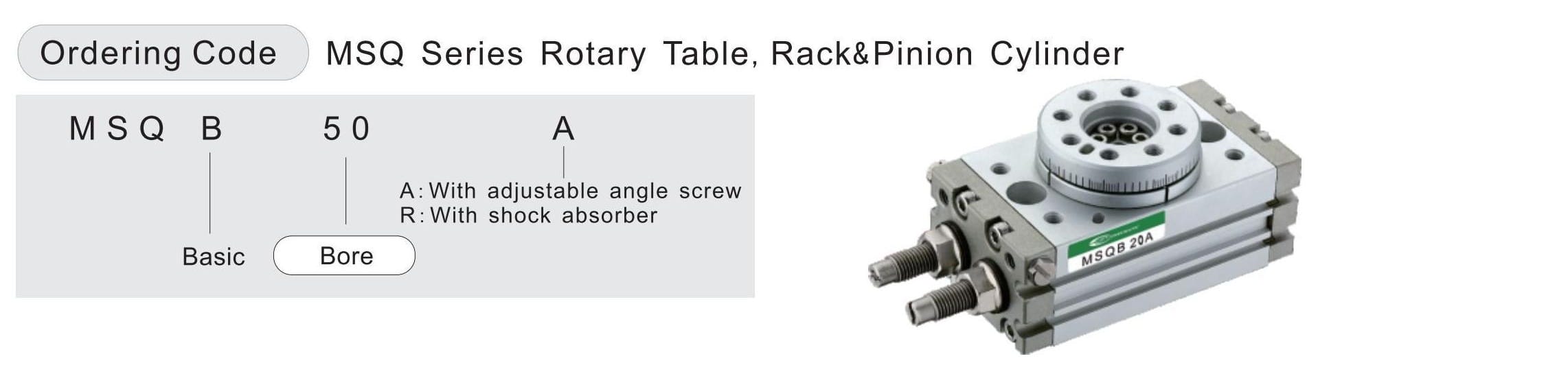

■ Код заказа MSQ серия поворотный пневмоцилиндр
■ Спецификация
Диаметр (мм) |
10 |
20 |
30 |
50 |
70 |
100 |
200 |
|
|---|---|---|---|---|---|---|---|---|
Рабочая среда |
Чистый воздух (фильтрация 40 мкм) |
|||||||
Диапазон рабочего давления |
A с винтом с регулируемым углом наклона: 0,1 ~ 1,0 МПа, Б с амортизатором: 0,1 ~ 0,6 МПа |
|||||||
Тип подушки |
Резиновая подушка (стандартная) / амортизатор (опция) |
|||||||
Допустимая мощность |
с винтом с регулируемым углом наклона |
0,007Дж |
0,025Дж |
0,048Дж |
0,081Дж |
0,24Дж |
0,32Дж |
0,56Дж |
Допустимая мощность |
с амортизатором |
0,039Дж |
0,116Дж |
0,294Дж |
1,1Дж |
1,6Дж |
2,9Дж |
|
Диапазон регулировки угла наклона |
0~190° |
|||||||
Устойчивый диапазон времени качания |
A 0,2 ~ 1,0 С/90 ° |
0,2 ~ 1,5 С/90 ° |
0,2 ~ 2,0 С/90 ° |
0,2 ~ 2,5 С/90 ° |
||||
B 0,2 ~ 0,7 С/90 ° |
0,2 ~ 1,0 С/90 ° |
|||||||
Диаметр поршня |
Ф15 |
Ф18 |
Ф21 |
Ф25 |
Ф28 |
Ф32 |
Ф40 |
|
Размер порта |
M5X0.8 |
G1/8 |
||||||
